STEINEL L 30x S Serie Bedienungsanleitung Seite 19

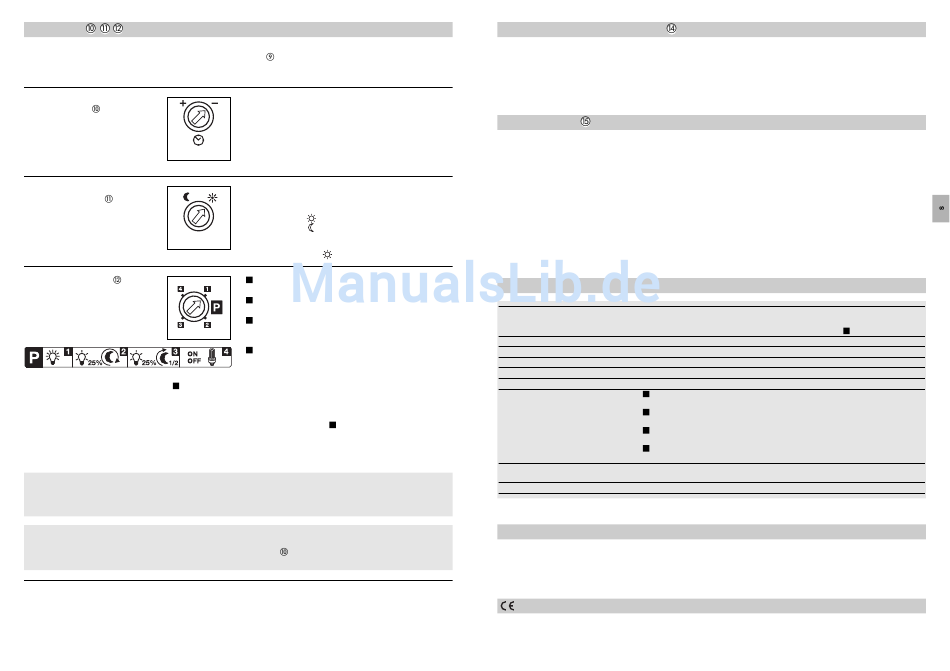

Funktioner , ,
Efter det att väggfästet och lamp-armen är monterad
och ansluten samt att nätbrytaren i läge "Till" kan
sensorlampan tas i drift. På den löstagbara sensoren-
heten finns det ställskruvar för efterlystid, skymnings-
Inställning efterlystid
(tidsfördröjning)
(Leveransinställning: ca 5 sek)
5 sek. – 15 min.
Skymningsnivå
(aktiveringströskel)
(Leveransinställning:
dagsljus 2000 Lux)
2 – 2000 lux
Program – inställning
(Leveransinställning: program 1)
* För komfort-sparprogram glödlampa :
3
Det finns ingen klocka integrerad i sensorlampan,
utan midnatt beräknas genom att mörkrets längd
mäts under natten. Därför är det viktigt att sensorlam-
pan har konstant spänning (dvs den får inte släckas
med brytaren) under den första natten, eftersom ljuset
och mörkrets längd måste mätas under hela dygnet.
Sensorlampan lyser därför med grundljuset tänt hela
Vad är mjukstart?
Sensorlampan är försedd med en mjukstart funktion.
Det betyder, att ljuset inte tänds med maximal styrka
direkt, utan att ljusstyrkan långsamt (under en sek.)
Vad är grundljus?
Grundljus betyder att lampan lyser med reducerad
effekt (dimring) t.ex. 25% av fullt ljus. När någon
kommer in i bevakningsområdet tänder lampan med
nivå och val av program. Genom att lossa på snäpp-
låset med en spårskruvmejsel kan sensorenheten
enkelt tas ut. Därigenom övergår lampan automatsikt
till att lysa med permanent ljus.
Den önskade efterlystiden kan ställas in steglöst mel-
lan ca 5 sek – max 15 min.
Ställskruven vid siffran – = kortaste tiden (5 sek)
Ställskruven vid siffran + = längsta tiden (15 min.)
Vid inställning av bevakningsområdet rekommenderar
att man väljer den kortaste tiden (–).
Den önskade aktiveringströskeln kan ställas in
steglöst från ca 2 – 2000 Lux.
Ställskruven vid = drift även i dagsljus ca. 2000 lux
Ställskruven vid = aktivering vid skymning ca. 2 lux
Vid inställning av bevakningsområdet i dagsljus måste
ställskruven vara vid (dagsljusdrift).
1 Standard-program glödlampa:
mjukstart / inget grundljus
Komfort-program glödlampa:
2
mjukstart + grundljus
Komfort-sparprogram glödlampa:
3
mjukstart + grundljus
tills midnatt*
Energisparlampa-program:
4
ingen mjukstart / inget grundljus
natten. Efter första natten börjar nattsparfunktionen
att fungera. Uppmätta värden lagras vid spänningsb-
ortfall.
Vi rekommenderar att sensorlampan har konstant
spänning för program och att man inte tänder och
3
släcker sensorlampan med nätbrytaren. Mörkrets
längd behöver mätas under flera nätter för att man
ska få en stabil och driftsäker nattsparfunktion.
ökar successivt till 100%. Ljuset släcks på samma
sätt.
full effekt (100%) och lyser enligt den inställda efter-
lystiden . Därefter återgår lampan att lysa med
inställt grundljus (ca. 25%).
- 36 -
Justering av bevakningsområdet
Bevakningsområdet kan minskas och förändras efter
önskemål. Med hjälp av de medföljande täckplattorna
kan önskat antal linssegment avskärmas för att indivi-
duellt förkorta räckvidden. Därmed undviks feldetek-
teringar som orsakas av t ex bilar, människor som
Permanent ljus
Om en brytare kopplas före lampan är följande funk-
tioner enkelt möjliga genom vippa brytare till-från:
Sensordrift
1. Tända lampan (när lampan är släckt):
Manövrera brytaren 1 x AV och PÅ.
Lampan lyser lika länge som den inställda efterlystiden.
2. Släcka ljuset (när lampan är tänd):
Manövrera brytaren 1 x AV och PÅ.
Lampan släcks och övergår i sensordrift.
Tekniska data:
Effekt: max 100 Watt / E27 (L 736: max. 75 Watt) glödljus eller
max 20 Watt energisparlampa (gäller inte för L30x S)
OBS! Energisparlampa endast möjligt med program
Spänning: 230 – 240 V, 50Hz
Bevakningsvinkel: 360° med 90° öppningsvinkel och underkrypskydd
Sensorns räckvidd: max 8 m runtom
Tidsinställning: 5 sek – 15 min
Skymningsinställning: 2 – 2000 Lux
Programinställning: 1 Standardprogram glödlampa:
mjukstart / inget grundljus
2 Komfort program glödlampa:
mjukstart + grundljus
Komfort sparprogram glödlampa:
3
mjukstart + grundljus tills midnatt
Energisparlampa program:
4
ingen mjukstart / inget grundljus
Permanent ljus: 4 timmar genom manövrering
av nätbrytare
Skyddsklass: IP 44 (striltätt)
Drift och underhåll
Sensorlampan ger automatisk styrning av ljus. Väder-
leken kan påverka lampans funktion. Kraftiga vindbyar,
snöväder, regn och hagel kan leda till kraftiga tempe-
– överensstämmelseförsäkran
Produkten uppfyller lågspänningsdirektivet 73/23/EEG
och EMC-direktivet 89/336/EEG
passerar på en väg eller andra utsatta områden.
Täckplattorna kan brytas av eller klippas till med en
sax längs de spårade indelningarna i lodräta eller
vågräta sektioner. Därefter kan de enkelt placeras på
linsen.
Permanent ljus
1. Tända lampan med permanent ljus:
Manövrera brytaren 2 x AV och PÅ. Lampan lyser med
permanent ljus (full effekt) i 4 timmar (röd LED-lampa
lyser bakom linsen). Efter 4 timmar övergår lampan
automatiskt till sensordrift (röd LED-lampa lyser inte).
2. Släcka lampa med permanent ljus:
Manövrera brytaren 1 x AV och PÅ. Lampan släcks
och övergår i sensordrift.
OBS:
Flerfaldiga manövreringar av brytaren måste ske
snabbt efter varandra, inom 0,5–1 sek.
4
raturfall som i sin tur kan påverka sensorn. Smuts på
linsen begränsar känsligheten. Linsen rengörs med
fuktig mjuk trasa (utan rengöringsmedel).
- 37 -
