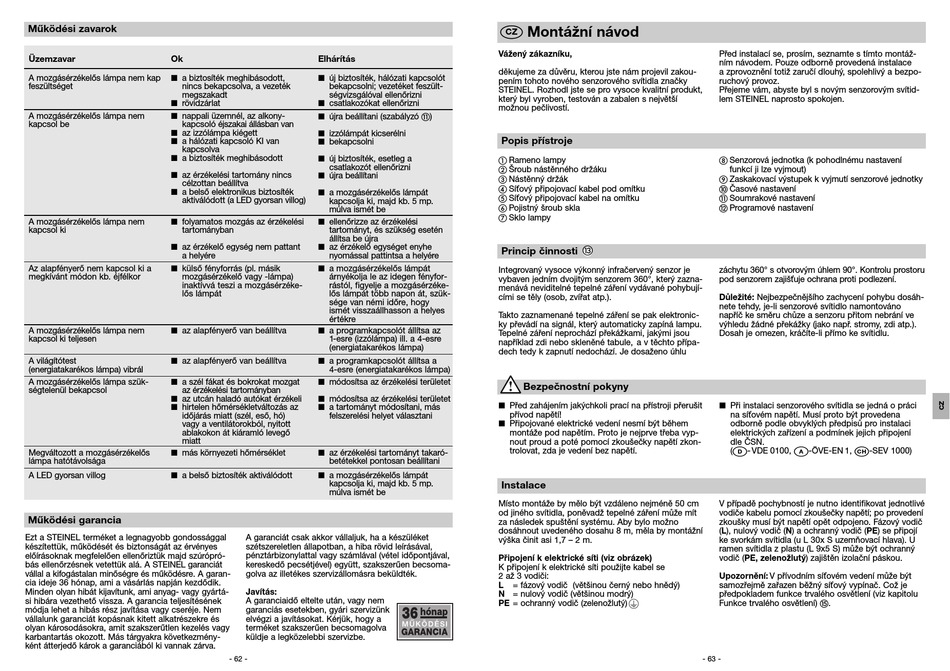

STEINEL L 30x S Serie Bedienungsanleitung Seite 32

Működési zavarok
Üzemzavar Ok
A mozgásérzékelős lámpa nem kap a biztosíték meghibásodott,
feszültséget nincs bekapcsolva, a vezeték
megszakadt
rövidzárlat
A mozgásérzékelős lámpa nem nappali üzemnél, az alkony-
kapcsol be kapcsoló éjszakai állásban van
az izzólámpa kiégett
a hálózati kapcsoló KI van
kapcsolva
a biztosíték meghibásodott
az érzékelési tartomány nincs
célzottan beállítva
a belső elektronikus biztosíték
aktiválódott (a LED gyorsan villog)
A mozgásérzékelős lámpa nem folyamatos mozgás az érzékelési
kapcsol ki tartományban
az érzékelő egység nem pattant
a helyére
Az alapfényerő nem kapcsol ki a külső fényforrás (pl. másik
megkívánt módon kb. éjfélkor mozgásérzékelő vagy -lámpa)
inaktívvá teszi a mozgásérzéke-
lős lámpát
A mozgásérzékelős lámpa nem az alapfényerő van beállítva
kapcsol ki teljesen
A világítótest az alapfényerő van beállítva
(energiatakarékos lámpa) vibrál
A mozgásérzékelős lámpa szük- a szél fákat és bokrokat mozgat
ségtelenül bekapcsol az érzékelési tartományban
az utcán haladó autókat érzékeli
hirtelen hőmérsékletváltozás az
időjárás miatt (szél, eső, hó)
vagy a ventilátorokból, nyitott
ablakokon át kiáramló levegő
miatt
Megváltozott a mozgásérzékelős más környezeti hőmérséklet
lámpa hatótávolsága
A LED gyorsan villog a belső biztosíték aktiválódott
Működési garancia
Ezt a STEINEL terméket a legnagyobb gondossággal
készítettük, működését és biztonságát az érvényes
előírásoknak megfelelően ellenőriztük majd szúrópró-
bás ellenőrzésnek vetettük alá. A STEINEL garanciát
vállal a kifogástalan minőségre és működésre. A garan-
cia ideje 36 hónap, ami a vásárlás napján kezdődik.
Minden olyan hibát kijavítunk, ami anyag- vagy gyártá-
si hibára vezethető vissza. A garancia teljesítésének
módja lehet a hibás rész javítása vagy cseréje. Nem
vállalunk garanciát kopásnak kitett alkatrészekre és
olyan károsodásokra, amit szakszerűtlen kezelés vagy
karbantartás okozott. Más tárgyakra következmény-
ként átterjedő károk a garanciából ki vannak zárva.
Elhárítás
új biztosíték, hálózati kapcsolót
bekapcsolni; vezetéket feszült-
ségvizsgálóval ellenőrizni
csatlakozókat ellenőrizni
újra beállítani (szabályzó
izzólámpát kicserélni
bekapcsolni
új biztosíték, esetleg a
csatlakozót ellenőrizni
újra beállítani
a mozgásérzékelős lámpát
kapcsolja ki, majd kb. 5 mp.
múlva ismét be
ellenőrizze az érzékelési
tartományt, és szükség esetén
állítsa be újra
az érzékelő egységet enyhe
nyomással pattintsa a helyére
a mozgásérzékelős lámpát
árnyékolja le az idegen fényfor-
rástól, figyelje a mozgásérzéke-
lős lámpát több napon át, szük-
sége van némi időre, hogy
ismét visszaállhasson a helyes
értékre
a programkapcsolót állítsa az
1-esre (izzólámpa) ill. a 4-esre
(energiatakarékos lámpa)
a programkapcsolót állítsa a
4-esre (energiatakarékos lámpa)
módosítsa az érzékelési területet
módosítsa az érzékelési területet
a tartományt módosítani, más
felszerelési helyet választani
az érzékelési tartományt takaró-
betétekkel pontosan beállítani
a mozgásérzékelős lámpát
kapcsolja ki, majd kb. 5 mp.
múlva ismét be
A garanciát csak akkor vállaljuk, ha a készüléket
szétszereletlen állapotban, a hiba rövid leírásával,
pénztárbizonylattal vagy számlával (vétel időpontjával,
kereskedő pecsétjével) együtt, szakszerűen becsoma-
golva az illetékes szervizállomásra beküldték.
Javítás:
A garanciaidő eltelte után, vagy nem
garanciás esetekben, gyári szervizünk
elvégzi a javításokat. Kérjük, hogy a
terméket szakszerűen becsomagolva
küldje a legközelebbi szervizbe.
- 62 -
Montážní návod
CZ
Vážený zákazníku,
děkujeme za důvěru, kterou jste nám projevil zakou-
pením tohoto nového senzorového svítidla značky
STEINEL. Rozhodl jste se pro vysoce kvalitní produkt,
který byl vyroben, testován a zabalen s největší
možnou pečlivostí.
)
Popis přístroje
Rameno lampy
Šroub nástěnného držáku
Nástěnný držák
Síťový připojovací kabel pod omítku
Síťový připojovací kabel na omítku
Pojistný šroub skla
Sklo lampy
Princip činnosti
Integrovaný vysoce výkonný infračervený senzor je
vybaven jedním dvojitým senzorem 360°, který zazna-
menává neviditelné tepelné záření vydávané pohybují-
cími se těly (osob, zvířat atp.).
Takto zaznamenané tepelné záření se pak elektronic-
ky převádí na signál, který automaticky zapíná lampu.
Tepelné záření neprochází překážkami, jakými jsou
například zdi nebo skleněné tabule, a v těchto přípa-
dech tedy k zapnutí nedochází. Je dosaženo úhlu
Bezpečnostní pokyny
Před zahájením jakýchkoli prací na přístroji přerušit
přívod napětí!
Připojované elektrické vedení nesmí být během
montáže pod napětím. Proto je nejprve třeba vyp-
nout proud a poté pomocí zkoušečky napětí zkon-
trolovat, zda je vedení bez napětí.
Instalace
Místo montáže by mělo být vzdáleno nejméně 50 cm
od jiného svítidla, poněvadž tepelné záření může mít
za následek spuštění systému. Aby bylo možno
dosáhnout uvedeného dosahu 8 m, měla by montážní
výška činit asi 1,7 – 2 m.
Připojení k elektrické síti (viz obrázek)
K připojení k elektrické síti použijte kabel se
2 až 3 vodiči:
L = fázový vodič (většinou černý nebo hnědý)
N = nulový vodič (většinou modrý)
PE = ochranný vodič (zelenožlutý)
Před instalací se, prosím, seznamte s tímto montáž-
ním návodem. Pouze odborně provedená instalace
a zprovoznění totiž zaručí dlouhý, spolehlivý a bezpo-
ruchový provoz.
Přejeme vám, abyste byl s novým senzorovým svítid-
lem STEINEL naprosto spokojen.
Senzorová jednotka (k pohodlnému nastavení
funkcí ji lze vyjmout)
Zaskakovací výstupek k vyjmutí senzorové jednotky
Časové nastavení
Soumrakové nastavení
Programové nastavení
záchytu 360° s otvorovým úhlem 90°. Kontrolu prostoru
pod senzorem zajišťuje ochrana proti podlezení.
Důležité: Nejbezpečnějšího zachycení pohybu dosáh-
nete tehdy, je-li senzorové svítidlo namontováno
napříč ke směru chůze a senzoru přitom nebrání ve
výhledu žádné překážky (jako např. stromy, zdi atp.).
Dosah je omezen, kráčíte-li přímo ke svítidlu.
Při instalaci senzorového svítidla se jedná o práci
na síťovém napětí. Musí proto být provedena
odborně podle obvyklých předpisů pro instalaci
elektrických zařízení a podmínek jejich připojení
dle ČSN. D A
( - VDE 0100, -ÖVE-EN 1, -SEV 1000)
V případě pochybností je nutno identifikovat jednotlivé
vodiče kabelu pomocí zkoušečky napětí; po provedení
zkoušky musí být napětí opět odpojeno. Fázový vodič
(L), nulový vodič (N) a ochranný vodič (PE) se připojí
ke svorkám svítidla (u L 30x S uzemňovací hlava). U
ramen svítidla z plastu (L 9x5 S) může být ochranný
vodič (PE, zelenožlutý) zajištěn izolační páskou.
Upozornění: V přívodním síťovém vedení může být
samozřejmě zařazen běžný síťový vypínač. Což je
předpokladem funkce trvalého osvětlení (viz kapitolu
Funkce trvalého osvětlení) .
