Inhaltsverzeichnis

Werbung

Quicklinks

1
EINSATZBEREICH .......................................................................... 3
2
PRODUKTBESCHREIBUNG (FIG A) .............................................. 3
3
VERZEICHNIS DES VERPACKUNGSINHALTS ............................ 3
4
SYMBOLE ........................................................................................ 4
5
ALLGEMEINE SICHERHEITSHINWEISE ....................................... 4
5.1
Erste Schritte........................................................................................................... 4
5.2
Vorbereitungen ....................................................................................................... 5
5.3
Hinweise zur Bedienung ......................................................................................... 5
5.4
Wartung und Lagerung ........................................................................................... 6
6
MONTAGE ........................................................................................ 7
6.1
Klappgriff aufbauen ................................................................................................ 7
6.1.1
POW63753 ............................................................................................................... 7
6.1.2
POW63757-63760 .................................................................................................... 7
6.2
Fangbox einbauen und entfernen .......................................................................... 8
6.2.1
POW63753 ............................................................................................................... 8
6.2.2
6.2.2 POW63757-63760............................................................................................ 8
6.3
Startergriff ............................................................................................................... 9
6.4
Schnitthöhe einstellen ............................................................................................ 9
7
BEDIENUNG DES GERÄTS ............................................................ 9
7.1
Vor der Inbetriebnahme .......................................................................................... 9
7.2
Zündkerze ................................................................................................................ 9
7.2.1
Gerät starten (POW 63753) .................................................................................... 10
7.2.2
Gerät starten (POW 63757-63760).......................................................................... 10
7.3
Hinweise zum Betrieb ........................................................................................... 11
7.4
Motor stoppen ....................................................................................................... 11
7.5
Selbstfahrbetrieb................................................................................................... 11
7.6
Tipps für optimale Ergebnisse ............................................................................. 11
7.7
Fangbox (POW 63753) .......................................................................................... 12
7.8
Fangsack (POW 63757-63760) .............................................................................. 12
7.9
Fahrgestell ............................................................................................................. 12
7.10
Höhe einstellen ..................................................................................................... 13
Copyright © 2010 VARO
POW637..
P a g e
| 1
DE
www.varo.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Powerplus POW63753

Inhaltszusammenfassung für Powerplus POW63753

  • Seite 1: Inhaltsverzeichnis

    Erste Schritte......................4 Vorbereitungen ....................... 5 Hinweise zur Bedienung ..................5 Wartung und Lagerung ................... 6 MONTAGE ..................7 Klappgriff aufbauen ....................7 6.1.1 POW63753 ....................... 7 6.1.2 POW63757-63760 ....................7 Fangbox einbauen und entfernen ................8 6.2.1 POW63753 ....................... 8 6.2.2 6.2.2 POW63757-63760....................
  • Seite 2 POW637.. WARTUNG ..................13 Zündkerze ......................13 Schmieren und Ölen ..................... 13 REINIGUNG ..................14 Luftfilter reinigen....................14 9.1.1 Filterelement reinigen ....................14 Schneidblatt ......................15 Anzugsmoment für den Zentrierbolzen des Schneidblatts ........ 16 Motor ........................16 FEHLERBESEITIGUNG ..............17 TECHNISCHE DATEN ..............

  • Seite 3: Einsatzbereich

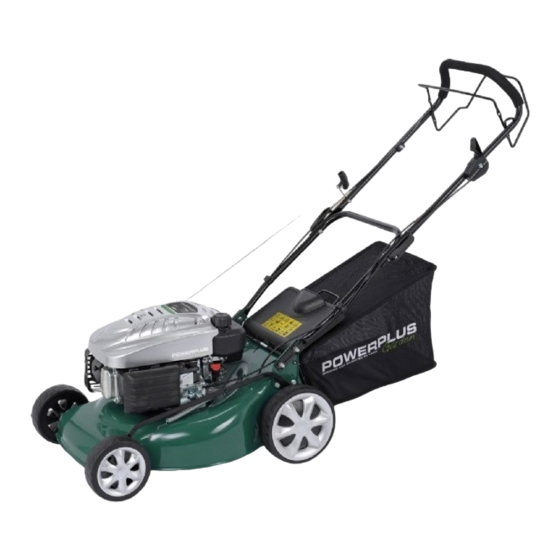

    POW637.. POW63753: SELBSTFAHRENDER RASENMÄHER MIT BENZINMOTOR 3.5PS POW63757: SELBSTFAHRENDER RASENMÄHER MIT BENZINMOTOR 4.5PS POW63760: SELBSTFAHRENDER RASENMÄHER MIT BENZINMOTOR 6PS EINSATZBEREICH Dieser Rasenmäher ist für das Mähen des Rasens im privaten Bereich ausgelegt. Das Gerät ist nicht für den professionellen Einsatz geeignet.

  • Seite 4: Symbole

    POW637.. SYMBOLE In dieser Anleitung und/oder auf dem Gerät werden folgende Symbole verwendet: Ausreichenden Vor dem Einsatz des Geräts Sicherheitsabstand zu das Handbuch gut anderen Personen durchlesen. einhalten. Kraftstoff ist leicht entflammbar und muss vor Insbesondere auf die Hände Feuer geschützt sein. und auf die Füße achten! Dieses Gerät nicht an Verletzungsgefahr!

  • Seite 5: Vorbereitungen

    POW637.. es für den Umgang mit einem solchen Gerät spezielle Bestimmungen für ein vorgeschriebenes Mindestalter gibt.  Nie mit dem Gerät arbeiten, wenn sich andere Personen und Lebewesen, vor allem Kinder oder Haustiere, in der Nähe aufhalten;  Der Bediener des Geräts haftet immer für Unfälle, die andere Personen erleiden, oder Schäden, die am Eigentum von Dritten entstehen.

  • Seite 6: Wartung Und Lagerung

    POW637..  Beim Starten des Motors den Mäher nicht ankippen oder neigen.  Beim Starten des Motors nicht im Bereich des Auswurfs stehen.  Hände und Füße immer von den drehenden Teilen fernhalten. Immer einen ausreichenden Sicherheitsabstand zum Auswurf einhalten. ...

  • Seite 7: Montage

    POW637.. MONTAGE Klappgriff aufbauen 6.1.1 POW63753 Locking Lever (x 2) = Sicherungshebel (x 2)  Die unteren Teile der Lenkstange in die entsprechenden Öffnungen am Fahrgestell einsetzen (Abb. 1 a)  Die Lenkstange durch Schrauben sichern (Abb. 1 b). ...

  • Seite 8: Fangbox Einbauen Und Entfernen

    Sicherungshebel schließen, damit die Lenkstange betriebsbereit montiert ist.  Sicherungsmutter mit einem passenden Schlüssel anziehen. Fangbox einbauen und entfernen 6.2.1 POW63753 Abb. 2b Abb. 2a Rear Cover = Hintere Abdeckung  Einbauen: Hinteren Teil des Fahrgestells anheben, und die Fangbox am hinteren Teil des Rasenmähers ansetzen (Abb.

  • Seite 9: Startergriff

    POW637.. Startergriff Startergriff vom Motor zur Seilführung führen (Abb. 3). Rope Guid = Seilführung Abb. 3 Schnitthöhe einstellen Durch Drücken von außen den Hebel vom Gestellrahmen lösen. Dann durch vorwärts oder rückwärts Bewegen des Hebels die gewünschte Höhe einstellen (Abb. 4). Abb.

  • Seite 10: Gerät Starten (Pow 63753)

    POW637.. 7.2.1 Gerät starten (POW 63753)  Beim Kaltstart steht dieser Griff auf “ ”.  Nach dem Warmlaufen des Motors wird dieser Griff auf “ ” gestellt.  Stellen Sie sich hinter den Rasenmäher, fassen Sie an den Bremsgriff, und halten Sie ihn gegen die obere Lenkstange gedrückt (Abb.

  • Seite 11: Hinweise Zum Betrieb

    POW637..  Stellen Sie sich hinter den Rasenmäher, fassen Sie an den Bremsgriff, und halten Sie ihn gegen die obere Lenkstange gedrückt (Abb. 5F).  Ziehen Sie dann kurz und kräftig am Starterseil des Bremsgriffs. Wenn der Motor gestartet ist, lassen Sie den Starter langsam wieder gegen den Bolzen der Seilführung gleiten.

  • Seite 12: Fangbox (Pow 63753)

    POW637.. verteilen kann. Bei besonders schwierigem Schnitt in dichtem Gras stellen Sie den Rasenmäher auf die langsamste Geschwindigkeit ein, damit der Schnitt und die Verteilung gut werden. Bei besonders hohem Gras empfiehlt sich der Schnitt in mehreren Arbeitsgängen, wobei im zweiten Durchgang ein weiteres Drittel der Graslänge abgeschnitten wird. Ratsam ist hierbei, nach einem anderen Fahrmuster vorzugehen.

  • Seite 13: Höhe Einstellen

    Warnhinweis: Vor dem Einstellen der Schnitthöhe am Rasenmäher immer den Motor ausschalten und den Zündkerzenstecker von der Zündkerze abnehmen. Der Rasenmäher ist mit einer zentralen Höheneinstellung mit 5(=POW63753), 10(=POW63757-63760) Stufen ausgestattet.  Vor dem Einstellen der Schnitthöhe am Rasenmäher immer den Motor ausschalten und den Zündkerzenstecker von der Zündkerze abnehmen.

  • Seite 14: Reinigung

    POW637.. REINIGUNG Warnhinweis: Den Motor nicht mit einem (Hochdruck-) Wasserstrahl reinigen. Eindringendes Wasser kann den Motor beschädigen und das Kraftstoffsystem verunreinigen.  Das Fahrgestell oben mit einem trockenen Tuch reinigen.  Den unteren Teil des Fahrgestells anheben, so dass die Zündkerze nach oben zeigt, und den unteren Bereich mit einem Wasserschlauch abspülen.

  • Seite 15: Schneidblatt

    POW637.. Schneidblatt Warnhinweis: Vor allen Arbeiten am Schneidblatt des Rasenmähers muss der Motor des Geräts unbedingt abgestellt und der Zündkerzenstecker von der Zündkerze abgenommen werden, damit der Motor nicht ungewollt starten kann. Schützen Ihre Hände schweren, festen Schutzhandschuhen oder einem widerstandsfähigen, festen Lappen beim Arbeiten am Schneidblatt.

  • Seite 16: Anzugsmoment Für Den Zentrierbolzen Des Schneidblatts

    POW637.. Vor dem Wiedereinbau des Schneidblatts und des Adapters des Schneidblatts müssen die Welle des Motors und das Innere des Adapters mit Leichtöl abgeschmiert werden. Anschließend wird der Adapter so auf die Motorwelle aufgesetzt, dass der "Stern" vom Motor weg zeigt (siehe Abb. 9). Bringen Sie dann das Schneidblatt am Adapter an, so dass die Teilenummer am Schneidblatt vom Adapter weg zeigt.

  • Seite 17: Fehlerbeseitigung

    POW637.. FEHLERBESEITIGUNG Problem Mögliche Ursache Abhilfe Motor lässt sich Choke / Gasgriff falsch Gasgriff und Choke richtig einstellen (Warmstart nicht starten eingestellt - Kaltstart) Benzintank ist leer Benzin nachfüllen. Benzinsorte bzw. -mischung siehe Motorhandbuch Luftfilter ist verschmutzt Luftfilter reinigen (siehe Motorhandbuch) Zündkerze lose Zündkerze mit 25-30 Nm anziehen Zündkerzenkabel lose oder...

  • Seite 18: Technische Daten

    Stufe 8 68 mm 72 mm Stufe 9 75 mm 80 mm Stufe 10 SCHALLEMISSION Messwerte für die Lärmemission gemäß EN POW63753 POW63757 POW63760 2000/14/EC Schallleistung LwA (in dB(A)) Vibration aw (in m/Sek.²) 2.988 2.988 5.784 Beim Gebrauch kann der Schallgrenzwert von 85 dB überschritten werden.

  • Seite 19: Garantie

    POW637..  Nutzen Sie den letzten Schnitt der Saison dazu, das restliche Benzin zu verbrauchen.  Reinigen und ölen Sie den Rasenmäher gemäß den Anweisungen unter Schmieren und Reinigen.  Weitere Hinweise zum richtigen Einlagern des Motors finden Sie im Motorhandbuch. ...

  • Seite 20: Konformitätserklärung

    Bezeichnung des Geräts: Selbst fahrender Rasenmäher mit Benzinmotor 3.5PS – 4.5PS – 6PS Marke: POWERplus POW63753 – POW63757 – POW63760 Modell: aufgrund seiner Konzeption und seiner Bauart sowie in der von uns in Umlauf gebrachten Ausführung den einschlägigen, grundlegenden EG-Richtlinien auf der Grundlage der harmonisierten EG-Normen entspricht.
