Powerplus POWXG6004 Bedienungsanleitung
Verwandte Anleitungen für Powerplus POWXG6004
Inhaltszusammenfassung für Powerplus POWXG6004
- Seite 1 WWW.VARO.COM DESIGNED AND MARKETED BY VARO ©copyright by varo VARO - VIC. VAN ROMPUY N.V. JOsePh VAN INstRAAt 9 - B-2500 LIeR - BeLgIUM OffICes: IBeRICA BRICOLAge s.L. - esPAñA AsIA PACIfIC Ltd - hONg kONg AsIA PACIfIC shANghAI - ChINA P.R.C.
- Seite 2 POWXG6004 · · · · · · · · · · · · · · · · · · ·...
- Seite 3 NederLaNds VertaaLde Versie VaN de origiNeLe haNdLeidiNg FraNçais traductioN du mode d’empLoi d’origiNe eNgLish origiNaL iNstructioN maNuaL deutsch ÜbersetzuNg der origiNaL-gebrauchsaNweisuNg españoL traduccióN deL maNuaL de iNstruccioNes origiNaL itaLiaNo traduzioNe deL maNuaLe di istruzioNi origiNaLe português tradução do maNuaL de iNstruções origiNaL Norsk oVersetteLse aV origiNaL brukerVeiLedNiNg daNsk...
- Seite 4 POWX6004 FIG A Copyright © 2011 VARO www.varo.com...
- Seite 5 POWX6004 FIG A Copyright © 2011 VARO www.varo.com...
-
Seite 6: Inhaltsverzeichnis
POWXG6004 BESCHREIBUNG DER TEILE (ABB. A.) ........3 VERZEICHNIS DES VERPACKUNGSINHALTS ......3 SYMBOLE AM GERÄT ..............3 ALLGEMEINE SICHERHEITSBESTIMMUNGEN ......4 MONTAGE ..................6 Klappgriff ......................... 6 Fangsack einbauen und ausbauen ................ 7 Startergriff ....................... 7 Schnitthöhe einstellen .................... 7 BEDIENUNGSANLEITUNG ............. - Seite 7 POWXG6004 UMWELT ..................16 KONFORMITÄTSERKLÄRUNG ............ 17 Copyright © 2011 VARO www.varo.com P a g e...
-
Seite 8: Powxg6004

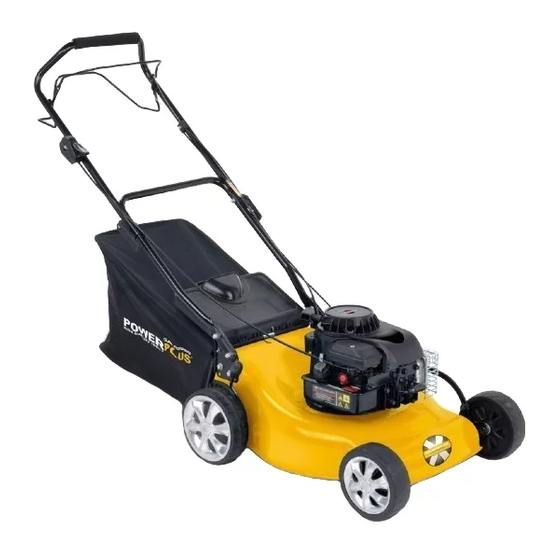

POWXG6004 SELBSTFAHRENDER RASENMÄHER MIT BENZINMOTOR 158CC POWXG6004 ALLGEMEINER HINWEIS ! Bitte lesen Sie dieses Handbuch mit der Bedienungsanleitung vor der Inbetriebnahme Ihres neuen Geräts aus Sicherheitsgründen gründlich durch. Wenn die Anweisungen nicht eingehalten werden, kann dies zu schweren Schäden und Verletzungen führen. -
Seite 9: Allgemeine Sicherheitsbestimmungen
POWXG6004 Kraftstoff ist leicht entflammbar und muss vor Insbesondere auf die Hände Feuer geschützt sein. und auf die Füße achten! Dieses Gerät nicht an Verletzungsgefahr! Hängen mit einer Neigung von über 16,7° benutzen. Giftige Abgase! Das Gerät Ohrenschutz tragen. nur im Freien betreiben. - Seite 10 POWXG6004 Nehmen Sie vor dem Einsatz des Geräts eine Sichtprüfung der Schneidmesser, der Haltebolzen für das Schneidblatt und des Schneidteils vor. Diese Teile dürfen nicht verschlissen oder beschädigt sein. Verschlissene oder beschädigte Messer und Bolzen müssen umgehend ersetzt werden, weil die Komponenten sonst nicht richtig ausbalanciert sind.
-
Seite 11: Montage
POWXG6004 Den Motor sofort ausschalten, den Zündkerzenstecker abnehmen und eine Sichtprüfung vornehmen, wenn/nachdem: (a) der Mäher unnormale Vibrationen aufweist, oder (b) gegen/auf einen Gegenstand gestoßen ist. Schäden am Gerät müssen erst repariert worden sein, bevor der Mäher wieder in Betrieb genommen werden darf. -
Seite 12: Fangsack Einbauen Und Ausbauen
POWXG6004 Fangsack einbauen und ausbauen Abb. 2A Abb. 2B 1. Einbau: Lasche anheben, Griff fassen und in Richtung Rückseite des Mähers bewegen (Abb. 2A, Abb. 2B,). 2. Ausbau: Lasche anheben, Griff fassen, Fangsack herausnehmen. Startergriff Startergriff vom Motor weg an die Seilführung bewegen (Abb. -
Seite 13: Motor Starten Und Schneidmesser Aktivieren
POWXG6004 WARNhinweis: Tank nie in geschlossenen Räumen oder bei laufendem : Tank nie in geschlossenen Räumen oder bei laufendem Motor auffüllen. Gelaufenen Motor mindestens 2 Minuten lang abkühlen mindestens 2 Minuten lang abkühlen lassen. Motor starten und Schneidmesser aktivieren Abb. 7B Abb. -
Seite 14: Fangsack
POWXG6004 Warnhinweis: Der Rasenmäher ist für das Schneiden von Gras mit einer Warnhinweis: Der Rasenmäher ist für das Schneiden von Gras mit einer Höhe von nicht mehr als 250 mm auf normalen Wohngrundstücken nicht mehr als 250 mm auf normalen Wohngrundstücken ausgelegt. -
Seite 15: Wartungshinweis
POWXG6004 1. Vor dem Ändern der Schnitthöhe unbedingt den Motor des Rasenmähers ausstellen und das Zündkabel abnehmen. 2. Die zentrale Höhenverstellung bietet 10 verschiedene Einstellstufen. 3. Zum Verstellen den Einstellhebel nach außen in Richtung Rad drücken, und vor oder zurück neu eingestellt bei der gewünschten Höhe einrasten... -
Seite 16: Luftfilter
POWXG6004 Luftfilter Achtung: Im Luftfilter-Element darf sich kein Staub oder Schmutz festsetzen! Das Luftfilter-Element des Motors muss alle 25 Betriebsstunden überprüft und gereinigt werden. Dieses Element aus Schaumstoff sollte unter staubigen und trockenen Bedingungen ganz regelmäßig, evtl. in noch kürzeren Intervallen, gesäubert werden. -
Seite 17: Anzugsmoment Für Das Schneidblatt (Bolzen)
POWXG6004 Rasenmäher ankippen (Wenn der Mäher zur Seite geneigt wird, achten Sie darauf, dass der Luftfilter nach oben zeigen muss !). Sechskantbolzen und die beiden Unterlegscheiben entfernen, mit denen die Schneidmesser und der Haltekopf mit der Motorwelle verbunden sind. Schneidmesser und Haltekopf von der Motorwelle abziehen. -
Seite 18: Motor
POWXG6004 Nach längerer Nutzung, insbesondere unter stark sandigen Bedingungen, verlieren die Schneidmesser an Schärfe und ursprünglicher Form. Der effiziente Grasschnitt ist stark beeinträchtigt, und das Schneidblatt muss ersetzt werden. Verwenden Sie als Ersatzteil nur ein Original-Schneidblatt des Herstellers! Der Hersteller kann keine Haftung für ein etwaiges anderes, nicht gut ausbalanciertes Schneidblatt übernehmen. -
Seite 19: Technische Daten
POWXG6004 11 TECHNISCHE DATEN POWXG6004 Motorleistung 2.9kW@2700min-1 Selbstfahrantrieb Hubraum 158 cc Größe Schneidblatt insgesamt 460mm U/Min. bei Höchstleistung 2700min-1 Volumen Benzintank 800 ml Volumen Öltank 600 ml Fangsack 55 Liter Höheneinstellungen: 25 mm 30.5 mm 36 mm 41.5 mm 47 mm 52.5 mm... - Seite 20 POWXG6004 PROBLEM MÖGLICHE URSACHE ABHILFE Zündkerze defekt Neue Kerze mit richtigem Elektrodenabstand einsetzen: siehe MOTOR-HANDBUCH. Benzinüberlauf im Vergaser Luftfilter-Element abnehmen und Starterseil mehrfach ziehen, bis der Vergaser leer ist. Anschließend Luftfilter-Element wieder anbringen und Motor neu starten. Fehler an der Zündung Fachwerkstatt Motor lässt sich nur...
-
Seite 21: Garantie
POWXG6004 13 GARANTIE Gemäß den einschlägigen gesetzlichen Bestimmungen gewähren wir auf dieses Produkt eine Garantie von 36 Monaten ab dem Datum des Kaufs durch den Erstbenutzer. Diese Garantie deckt alle Material- oder Herstellungsmängel ab, sie schließt aber Folgendes nicht ein: Fehler und Mängel aus normaler Abnutzung sowie an Verschleißteilen, darunter Lager, Bürsten, Kabel, Stecker oder Zubehör wie z.B. -
Seite 22: Konformitätserklärung
2500 Lier, Belgien, dass das nachfolgend bezeichnete Gerät Bezeichnung des Geräts: : Rasenmäher Mit Benzinmotor Marke: : POWERplus Modell-Nr.: POWXG6004 aufgrund seiner Konzeption und seiner Bauart sowie in der von uns in Umlauf gebrach aufgrund seiner Konzeption und seiner Bauart sowie in der von uns in Umlauf gebrachten Ausführung den einschlägigen, grundlegenden EG-Richtlinien auf der Grundlage der...
