Powerplus POW63777 Handbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
1
EINSATZBEREICH .......................................................................... 3
2
BESCHREIBUNG DER TEILE (ABB. A) ......................................... 3
3
VERZEICHNIS DES VERPACKUNGSINHALTS ............................ 3
4
SYMBOLE ........................................................................................ 4
5
ALLGEMEINE SICHERHEITSHINWEISE ....................................... 5
5.1
Erste Schritte........................................................................................................... 5
5.2
Vorbereitungen ....................................................................................................... 5
5.3
Hinweise zur Bedienung ......................................................................................... 5
5.4
Wartung und Lagerung ........................................................................................... 6
6
SICHERHEITSHINWEISE KRAFTSTOFF ....................................... 7
7
MONTAGE DES GERÄTS ............................................................... 7
7.1
Rasenmäher aus der Verpackung nehmen ........................................................... 7
7.2
Zubehör anbringen ................................................................................................. 7
7.3
Rasenmäher einrichten ........................................................................................... 7
8
BEDIENUNG .................................................................................... 8
8.1
Fahrgeschwindigkeit des Rasenmähers ............................................................... 8
8.2
Kontrollvorrichtung für den Selbstfahrbetrieb ...................................................... 8
8.3
Schneidhöhe einstellen .......................................................................................... 8
8.4
8.4.1
Öltankdeckel/Peilstab (Abb. 3) .................................................................................. 8
8.5
Benzin einfüllen (Abb. 4) ........................................................................................ 9
8.6
Motor starten ........................................................................................................... 9
8.7
Motor stoppen ....................................................................................................... 10
9
9.1
"1" Mähen mit dem Fangsack .............................................................................. 10
"2" Mähen ohne den Fangsack ............................................................................ 10
9.2
9.3
"3" Umbau zum Mulchmäher ............................................................................... 10
9.3.1
Einbau des Mulchkeils ............................................................................................ 10
9.4
"4" Umbau zum Mäher mit seitlichem Auswurf .................................................. 11
9.5
Mäher wieder zum Normalbetrieb umbauen ........................................................ 11
Copyright © 2014 VARO
POW63777
S e i t e
| 1
DE
www.varo.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Powerplus POW63777

Inhaltszusammenfassung für Powerplus POW63777

  • Seite 1: Inhaltsverzeichnis

    POW63777 EINSATZBEREICH ................3 BESCHREIBUNG DER TEILE (ABB. A) ......... 3 VERZEICHNIS DES VERPACKUNGSINHALTS ......3 SYMBOLE ..................4 ALLGEMEINE SICHERHEITSHINWEISE ........5 Erste Schritte......................5 Vorbereitungen ....................... 5 Hinweise zur Bedienung ..................5 Wartung und Lagerung ................... 6 SICHERHEITSHINWEISE KRAFTSTOFF ........7 MONTAGE DES GERÄTS ...............
  • Seite 2 POW63777 Tipps und Hinweise zum Mähen ................11 WARTUNG ..................11 10.1 Gehäuse des Geräts reinigen ................12 10.2 Allgemeine Reinigung des Geräts ............... 13 10.3 Schneidblatt wechseln..................13 10.4 Öl wechseln ......................13 10.5 Zündkerze (Abb. 6) ....................13 10.6...

  • Seite 3: Einsatzbereich

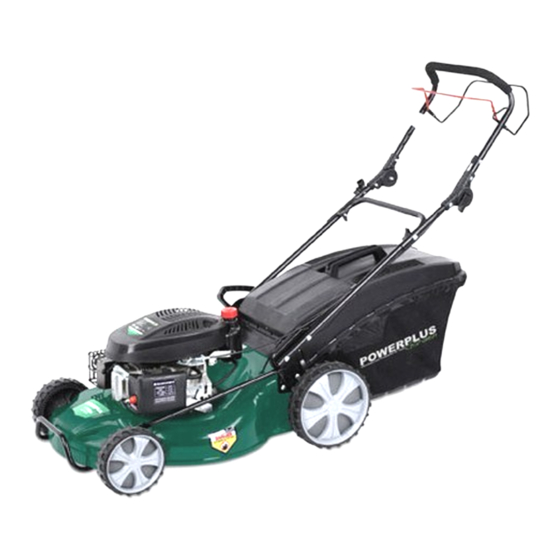

    POW63777 BENZIN-RASENMÄHER 173CCM 530MM POW63777 EINSATZBEREICH Dieser Rasenmäher ist für das Mähen des Rasens im privaten Bereich ausgelegt. Das Gerät ist nicht für den professionellen Einsatz geeignet. WARNHINWEIS! Bitte lesen Sie vor der Inbetriebnahme des Geräts zu Ihrer eigenen Sicherheit...

  • Seite 4: Symbole

    POW63777 SYMBOLE In dieser Anleitung und/oder auf dem Gerät werden folgende Symbole verwendet: Warnhinweis! Aufgeschleuderte Vor dem Einsatz des Gegenstände. Achten Sie auf Geräts das Handbuch gut vom Schneidteil durchlesen. aufgeschleuderte Teile! Zuschauer auf Abstand halten. WARNHINWEIS: Gefahr – drehende Messer! Hände und Füße von scharfen...

  • Seite 5: Allgemeine Sicherheitshinweise

    POW63777 ALLGEMEINE SICHERHEITSHINWEISE Warnhinweis: Beim Einsatz von Geräten mit Verbrennungsmotor müssen immer die grundlegenden Sicherheitshinweise, einschließlich der hier ausdrücklich aufgezählten Bestimmungen, beachtet werden, um die Gefahr von schweren Verletzungen und/oder Schäden am Gerät zu verringern. Bitte lesen Sie alle diese Anweisungen vor der Inbetriebnahme des Geräts gründlich durch, und verwahren Sie diese Anleitung sicher, um die...

  • Seite 6: Wartung Und Lagerung

    POW63777  Mit einem Rasenmäher an Hängen immer parallel zur Neigung mähen, nie aufwärts und abwärts.  Beim Richtungswechsel an Neigungen immer äußerst vorsichtig sein.  An besonders steilen Neigungen gar nicht mähen.  Immer äußerst vorsichtig sein, wenn der Mäher gedreht oder in die Richtung der eigenen Person bewegt wird.

  • Seite 7: Sicherheitshinweise Kraftstoff

    POW63777  Aus Gründen der eigenen Sicherheit verschlissene oder beschädigte Teile immer sofort ersetzen. SICHERHEITSHINWEISE KRAFTSTOFF Warnhinweis: Seien Sie beim Umgang mit Kraftstoff immer besonders vorsichtig, denn dieser ist leicht entflammbar und die Dämpfe sind explosiv! nachstehenden Sicherheitshinweise müssen immer eingehalten werden.

  • Seite 8: Bedienung

    POW63777 BEDIENUNG Zum Starten des Geräts den Betriebs-/Sicherheitsgriff nach unten drücken. Beim Loslassen stoppt der Motor. Zum Starten des Motors den Startergriff betätigen. Mit dem Fahrgriff wird der vorwärts gerichtete Selbstfahrantrieb des Rasenmähers gesteuert. Fahrgeschwindigkeit des Rasenmähers Die Fahrgeschwindigkeit wurde werkseitig auf optimale Leistung eingestellt. Die Fahrgeschwindigkeit ist nicht verstellbar.

  • Seite 9: Benzin Einfüllen (Abb. 4)

    POW63777 Benzin einfüllen (Abb. 4)  Befüllen Sie den Tank bis zum unteren Rand des Einfülltrichters. Achten Sie darauf, dass Sie nicht zu viel Benzin einfüllen! Verwenden Sie immer frisches, reines, unverbleites Normalbenzin. Dem Benzin darf kein Öl zugemischt werden. Kaufen Sie immer nur so viel Benzin, wie Sie es in einem Zeitraum von 30 Tagen benötigen werden.

  • Seite 10: Motor Stoppen

    POW63777 Motor stoppen  Zum Stoppen des Motors den Betriebs-/Sicherheits-Griffs loslassen. WARNHINWEIS: Auch nach dem Ausstellen des Geräts wird das Schneidblatt noch einige Sekunden lang auslaufen. Nehmen Sie den Zündkerzenstecker ab, wenn Sie das Gerät unbeaufsichtigt lassen. "4 IN 1"...

  • Seite 11: 4" Umbau Zum Mäher Mit Seitlichem Auswurf

    POW63777 "4" Umbau zum Mäher mit seitlichem Auswurf WARNHINWEIS: Vergewissern Sie sich, dass der Motor ausgestellt ist, und dass das Messer sich im völligen Stillstand befindet!  Die Auswurfklappe anheben, und den Fangsack entfernen.  Den Mulchkeil einbauen (wie in Umbau zum Mulchmäher beschrieben).

  • Seite 12: Gehäuse Des Geräts Reinigen

    POW63777  Immer auf den festen Sitz aller Muttern, Bolzen und Schrauben achten, damit gewährleistet ist, dass das Gerät jederzeit in einem betriebssicheren Zustand ist. Regelmäßige Wartung ist für die Sicherheit und für die Leistung von entscheidender Bedeutung.  Das Gerät darf nicht in einem Gebäude gelagert werden, wenn sich noch Benzin im Tank befindet.

  • Seite 13: Allgemeine Reinigung Des Geräts

    POW63777 10.2 Allgemeine Reinigung des Geräts Reinigen Sie das Gerät nach jedem Schnitt gründlich mit Wasser, und entfernen Sie die Rückstände von Gras und Erde, die sich im Inneren des Chassis angesammelt haben, damit diese nicht trocknen und dadurch den nächsten Start erschweren.

  • Seite 14: Luftfilter

    POW63777 10.6 Luftfilter A: Element aus Schaumstoff B: Element aus Papier C: Abdeckung des Luftfilters Die Abdeckung des Luftfilters aus der Klemmhalterung lösen, und das Filterelement aus Schaumstoff herausnehmen. Den Luftfilter gut abdecken, damit keine Teile in den Luftansaugkanal gelangen können.

  • Seite 15: Wartungsplan

    POW63777 WARTUNGSPLAN Regelmäßige Wartungs- Jeden Alle 3 Alle 6 Jedes Alle 2 intervalle (4) jedem Monat Mona Mona Jahr Jahre Einsatz oder oder oder TEIL nach 5 oder oder nach nach Wartung jeweils nach Betrieb nach nach Zeitintervall oder nach...

  • Seite 16: Einstellungen Und Spezifikationen

    POW63777 2. Zündkerze Zündkerze fehlerhaft, verschmutzt Elektrodenabstand einstellen herausnehmen und oder falscher Elektrodenabstand. bzw. Zündkerze ersetzen. prüfen. Zündkerze nass (Motor Zündkerze trocknen und "abgesoffen") wieder einsetzen. 3. In diesen Fällen Benzinfilter verstopft, Fehler am Reparieren bzw. defekte Teile das Gerät in eine Vergaser, Fehler an der Zündung,...

  • Seite 17: Technische Daten

    POW63777 TECHNISCHE DATEN Leistung 3000 W Maximale Drehzahl 3000 U/Min. Selbstfahrantrieb Hubraum / Typ 173 ccm, OHV, 4-Takt-Motor Material / Größe Chassis Stahl, 530 mm Größe Schneidblatt 530 mm Höheneinstellung (7 Pos.) 18,8-25,8-35,8-45,8-55,9-65,8-76,2 mm Zentrale Höheneinstellung Auswurf hinten Volumen Fangsack...

  • Seite 18: Umweltschutz

    POW63777  Reparaturen dürfen nur von einem autorisierten Kundendienst für Powerplus Geräte ausgeführt werden.  Weitere Informationen erhalten Sie unter der Tel.-Nr.: 00 32 3 292 92 90.  Eventuelle Transportkosten gehen immer zu Lasten des Kunden; es sei denn, Anderslautendes wurde schriftlich vereinbart.

  • Seite 19: Konformitätserklärung

    POW63777 KONFORMITÄTSERKLÄRUNG Hiermit erklären wir, VARO N.V., Joseph Van Instraat 9, B-2500 Lier, Belgien, dass das nachfolgend bezeichnete Gerät Bezeichnung des Geräts: BENZIN-RASENMÄHER 173CC 530MM Marke: POWERplus Modell: POW63777 den grundlegenden Anforderungen und anderen einschlägigen Bestimmungen der entsprechenden EU-Richtlinien auf der Grundlage der harmonisierten EU-Normen entspricht.
