Inhaltsverzeichnis
Werbung
Quicklinks
1
EINSATZBEREICH .......................................................................... 3
2
PRODUKTBESCHREIBUNG (ABB. A) ........................................... 3
3
VERZEICHNIS DES VERPACKUNGSINHALTS ............................ 3
4
SYMBOLE ........................................................................................ 4
5
ALLGEMEINE SICHERHEITSHINWEISE ....................................... 5
5.1
Erste Schritte........................................................................................................... 5
5.2
Vorbereitungen ....................................................................................................... 5
5.3
Hinweise zur Bedienung ......................................................................................... 5
5.4
Wartung und Lagerung ........................................................................................... 6
6
MONTAGE ........................................................................................ 7
6.1
Klappgriff aufbauen (Abb. 1) .................................................................................. 7
7
5 IN 1 ................................................................................................ 7
7.1
Mulchen? Was ist das? ........................................................................................... 7
7.2
Verschiedene Einsatzbereiche ............................................................................... 8
7.2.1
Umbau zum Mulch-Mäher ......................................................................................... 8
7.2.2
Umbau auf Mäher mit Seitenauswurf ........................................................................ 8
7.2.3
Umbau auf Mäher mit Fangsack ............................................................................... 9
7.2.4
Kanten schneiden ..................................................................................................... 9
8
BEDIENUNG DES GERÄTS ............................................................ 9
8.1
Vor der Inbetriebnahme .......................................................................................... 9
8.2
Motoröl einfüllen ..................................................................................................... 9
8.3
Benzin einfüllen (Abb. 7) ........................................................................................ 9
8.4
Motor starten und Schneidmesser aktivieren ..................................................... 10
8.4.1
Gerät starten ........................................................................................................... 10
8.5
Hinweise zum Betrieb ........................................................................................... 10
8.6
Motor stoppen ....................................................................................................... 11
8.7
Selbstfahrbetrieb................................................................................................... 11
8.8
Fangsack (Abb. 9) ................................................................................................. 11
8.9
Fahrgestell ............................................................................................................. 11
8.10
Höhe einstellen ..................................................................................................... 11
Copyright © 2014 VARO
POW63755
S e i t e
| 1
DE
www.varo.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Powerplus POW63755
Inhaltszusammenfassung für Powerplus POW63755
-
Seite 1: Inhaltsverzeichnis
POW63755 EINSATZBEREICH ................3 PRODUKTBESCHREIBUNG (ABB. A) ........... 3 VERZEICHNIS DES VERPACKUNGSINHALTS ......3 SYMBOLE ..................4 ALLGEMEINE SICHERHEITSHINWEISE ........5 Erste Schritte......................5 Vorbereitungen ....................... 5 Hinweise zur Bedienung ..................5 Wartung und Lagerung ................... 6 MONTAGE ..................7 Klappgriff aufbauen (Abb. - Seite 2 POW63755 8.11 Einstellung der hinteren Abdeckung / Grasauswurf (Abb. 10) ......12 8.12 Tipps und Hinweise zum Mähen ................12 WARTUNG ..................12 Öl (Ölstand prüfen / Öl auffüllen) (Abb. 11) ............13 Öl ablassen / wechseln ..................13 Benzintank / Vergaser entleeren ................13 Zündkerze (Abb.
-
Seite 3: Einsatzbereich

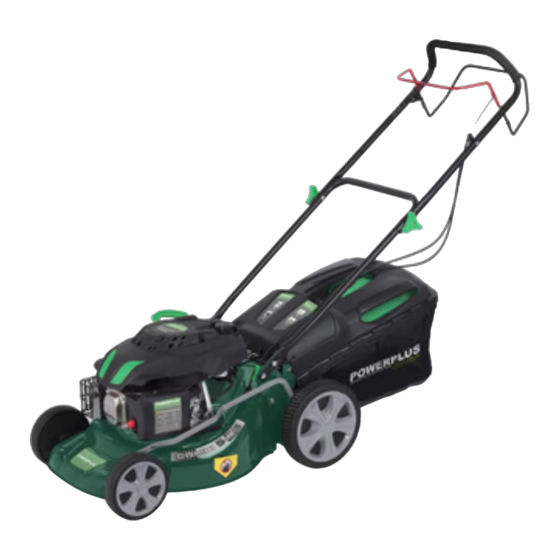

POW63755 SELBSTFAHRENDER RASENMÄHER 139cc 455mm POW63755 EINSATZBEREICH Dieser Rasenmäher ist für das Mähen des Rasens im privaten Bereich ausgelegt. Das Gerät ist nicht für den professionellen Einsatz geeignet. WARNHINWEIS! Bitte lesen Sie vor der Inbetriebnahme des Geräts zu Ihrer eigenen... -
Seite 4: Symbole
POW63755 SYMBOLE In dieser Anleitung und/oder auf dem Gerät werden folgende Symbole verwendet: Warnhinweis! Aufgeschleuderte Vor dem Einsatz des Gegenstände. Achten Sie auf Geräts das Handbuch gut vom Schneidteil durchlesen. aufgeschleuderte Teile! Zuschauer auf Abstand halten. WARNHINWEIS: Gefahr - drehende Messer! Hände und Füße von scharfen... -
Seite 5: Allgemeine Sicherheitshinweise
POW63755 ALLGEMEINE SICHERHEITSHINWEISE WARNHINWEIS: Beim Einsatz von Geräten mit Verbrennungsmotor müssen immer die grundlegenden Sicherheitshinweise, einschließlich der hier ausdrücklich aufgezählten Bestimmungen, beachtet werden, um die Gefahr von schweren Verletzungen und/oder Schäden am Gerät zu verringern. Bitte lesen Sie alle diese Anweisungen vor der Inbetriebnahme des Geräts gründlich durch, und verwahren Sie diese Anleitung sicher, um die... -
Seite 6: Wartung Und Lagerung
POW63755 Beim Richtungswechsel an Neigungen immer äußerst vorsichtig sein. An besonders steilen Neigungen gar nicht mähen. Immer äußerst vorsichtig sein, wenn der Mäher gedreht oder in die Richtung der eigenen Person bewegt wird. Wenn der Mäher für den Transport angekippt werden muss, oder wenn andere Flächen als Gras überquert werden müssen, unbedingt die Drehung des Schneidblatts stoppen. -
Seite 7: Montage
POW63755 MONTAGE Klappgriff aufbauen (Abb. 1) WICHTIGER HINWEIS: Vorsicht beim Ausklappen des Griffs, damit keine Steuerkabel eingeklemmt oder beschädigt werden. Die Griffe anheben, bis der untere Griffteil in der Einstellung Mähen einrastet. Alle Bolzen festziehen. Das Schutzpolster entfernen, das obere Griffteil anheben, bis es richtig am unteren Teil anschließt. -
Seite 8: Verschiedene Einsatzbereiche
POW63755 Verschiedene Einsatzbereiche 7.2.1 Umbau zum Mulch-Mäher WARNHINWEIS: Den Umbau nur bei abgestelltem Motor und still stehendem Schneidblatt vornehmen! Abb. 4A Abb. 4B Die hintere Abdeckung anheben, und den Fangsack entfernen (Abb. 4A). Den Mulchkeil in das Chassis drücken. Der Mulchkeil wird mit dem Knopf in der Öffnung des Chassis gesichert (Abb. -
Seite 9: Umbau Auf Mäher Mit Fangsack
POW63755 7.2.3 Umbau auf Mäher mit Fangsack WARNHINWEIS: Den Umbau nur bei abgestelltem Motor und still stehendem Schneidblatt vornehmen! Zum Mähen mit dem Fangsack müssen der Mulchkeil und der Auswurfkanal für den Seitenauswurf entfernt werden. Der Fangsack muss angebracht werden. -
Seite 10: Motor Starten Und Schneidmesser Aktivieren
POW63755 Den Benzintank bis zum unteren Rand der Einfüllöffnung befüllen. Frisches, reines und unverbleites Normalbenzin verwenden. Nicht überfüllen. Kein Öl ins Benzin mischen. Nur Benzin für 30 Tage Betrieb einfüllen, damit das Benzin im Tank immer frisch ist. -
Seite 11: Motor Stoppen
POW63755 Motor stoppen Warnhinweis: Auch nach dem Ausschalten des Motors dreht das Schneidblatt noch einige Zeit lang nach! Sie können den Motor und das Schneidblatt ganz einfach durch Loslassen des Start- /Stop-Griffs des Motors stoppen. Wenn Sie das Gerät unbeaufsichtigt lassen, schützen Sie den ausgeschalteten Motor zusätzlich immer dadurch, dass Sie den Zündkerzenstecker von der Zündkerze... -
Seite 12: Einstellung Der Hinteren Abdeckung / Grasauswurf (Abb. 10)
POW63755 Vor dem Einstellen der Schnitthöhe am Rasenmäher immer den Motor ausschalten, und den Zündkerzenstecker von der Zündkerze abnehmen. Die zentrale Höheneinstellung bietet 7 (28-35-42-50-58-68-80 mm) Einstellmöglichkeiten. Drücken Sie den Einstellhebel in Richtung Rad, und stellen Sie dann die gewünschte Höhe ein. -
Seite 13: Öl (Ölstand Prüfen / Öl Auffüllen) (Abb. 11)
POW63755 Die selbstschließende Schutzvorrichtung und den Fangsack häufig auf Verschleiß und Fehler kontrollieren. Wenn Arbeiten am Gerät ausgeführt werden, wenn es transportiert oder angehoben werden soll: müssen starke und feste Arbeitshandschuhe getragen werden; muss das Gerät an den Punkten angefasst werden, die einen sicheren Griff ermöglichen. -
Seite 14: Wartungsintervalle
POW63755 RÄDER – Die an jedem Rad befindlichen Kugellager mindestens 1x pro Saison mit einem Leichtöl schmieren. STEUERUNG DES SCHNEIDBLATTS – Die Drehpunkte am Start-/Stop-Griff des Motors und das Bremskabel mindestens einmal pro Saison mit einem Leichtöl abschmieren. Der Start-/Stop-Griff des Motors muss sich frei in beide Richtungen bewegen lassen. -
Seite 15: Luftfilter Reinigen (Abb. 14)
POW63755 10.1 Luftfilter reinigen (Abb. 14) ACHTUNG: Das Filterelement aus Schaumstoff darf nicht durch Schmutz oder Staub verstopfen. Der Luftfilter des Rasenmähers muss deshalb bei normalem Gebrauch ca. alle 25 Stunden überprüft und ggf. gereinigt werden. Wenn der Rasenmäher in besonders staubigen oder trockenen Bereichen verwendet wird, muss der Luftfiltereinsatz häufiger kontrolliert werden... -
Seite 16: Anzugsmoment Für Den Zentrierbolzen Des Schneidblatts
POW63755 Nur mit einem scharfen Schneidblatt lässt sich gut schneiden. Das ausgebaute Schneidblatt kann mit einem Schleifstein oder mit einer Feile an den Schneidkanten nachgeschärft werden, wobei die ursprüngliche Schrägung der Schneide möglichst weitgehend erhalten bleiben muss. Es ist von größter Wichtigkeit, dass jede Schneidkante gleich stark geschliffen oder gefeilt wird, damit die Balancierung (Auswuchtung) des Schneidblatts optimal bleibt. - Seite 17 POW63755 Problem Mögliche Ursache Abhilfe Zündkerzenkabel lose oder Zündkerzenkabel wieder richtig in den vom Zündkerzenstecker Zündkerzenstecker einsetzen. gelöst. Elektrodenabstand ist Elektrodenabstand auf 0,7-0,8 mm einstellen. falsch. Zündkerze ist defekt. Neue Zündkerze mit richtigem Elektroden- abstand einsetzen Zu viel Kraftstoff im Luftfilter abnehmen und mehrfach am Vergaser ('abgesoffen').
-
Seite 18: Technische Daten
POW63755 TECHNISCHE DATEN Umdrehungen Motor 2800 U/Min. Schneidbreite 457 mm Hubraum Motor 139 ccm Motorleistung 2,6 kW Gewicht 35 kg Inhalt Fangbox 60 Liter Motortyp Powerplus 4-Takt-Motor Schneidhöhe 28-80 mm Zahl der Einstellungen für Schneidhöhe Selbstfahrantrieb Material Chassis Stahl Inhalt Öltank... -
Seite 19: Garantie
Wir lehnen jede Haftung für Verletzungen ab, die infolge des unsachgemäßen Gebrauchs des Geräts eingetreten sind. Reparaturen dürfen nur von einem autorisierten Kundendienst für Powerplus Geräte ausgeführt werden. Weitere Informationen erhalten Sie unter der Tel.-Nr.: 00 32 3 292 92 90. -
Seite 20: Umweltschutz
POW63755 Das Gerät ist im Garantiefall dem Händler montiert und vollständig, sowie gereinigt, und falls so verkauft, im Original-Gerätekoffer, zusammen mit dem Kaufbeleg zurückzugeben. UMWELTSCHUTZ Werfen Sie Ihr Gerät nach der Nutzungsdauer nicht einfach in den Mülleimer, sondern entsorgen Sie es auf umweltfreundliche Weise.
