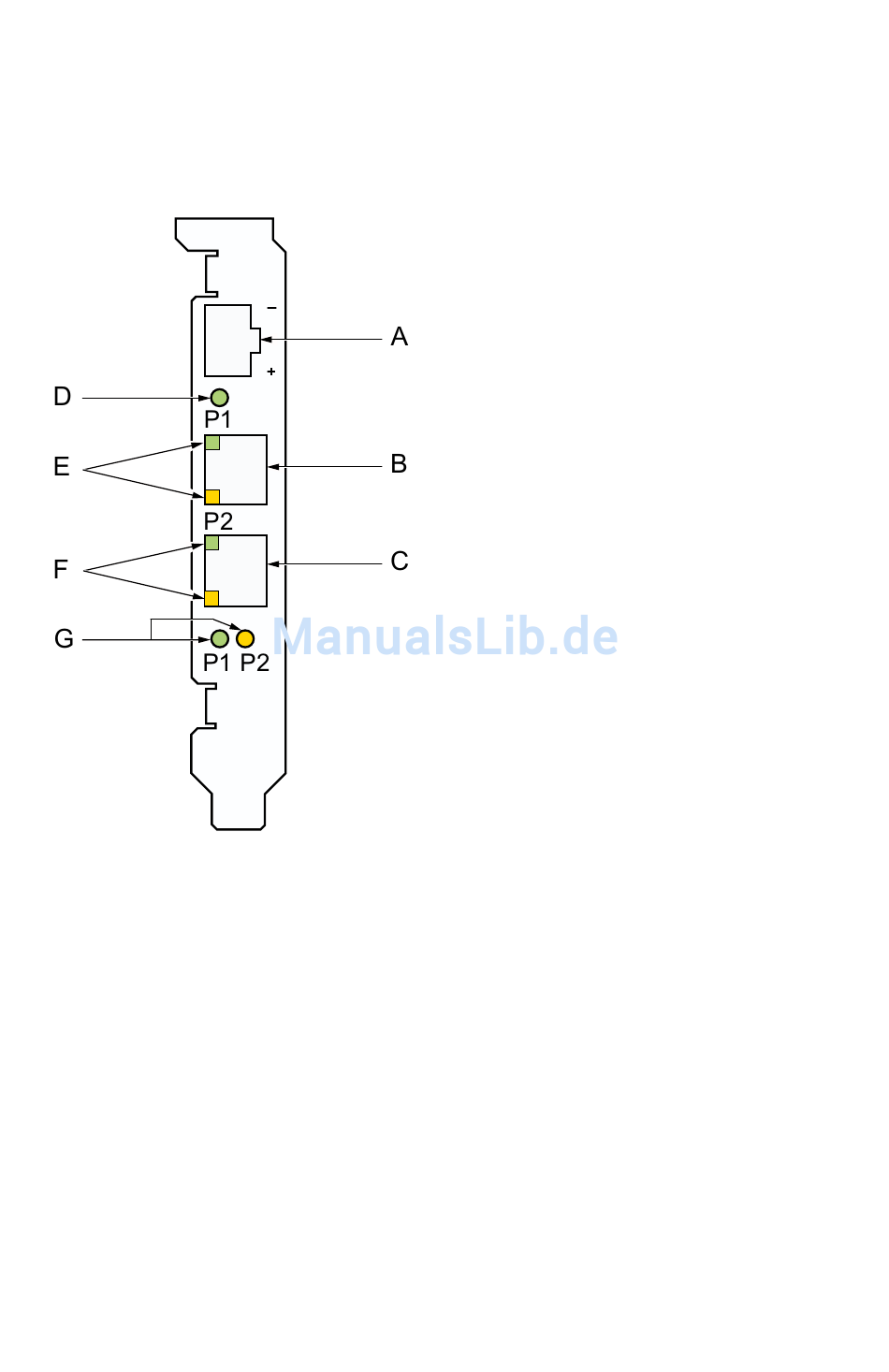

Folgende Darstellung zeigt die Frontplatte des Kommunikationsprozessors CP 1623:
A Anschlussbuchse externe Versorgungsspannung
B Port 1
C Port 2
D Power-/Fehler-LED
E 2 Port-LEDs für Port 1
F 2 Port-LEDs für Port 2
G LEDs für die Anzeige der Übertragungsgeschwindigkeit von Port 1 und Port 2
Die Tabelle beschreibt die Leuchtdiodenanzeigen der Betriebszustände:
CP 1623
9
A5E01175608-04, Ausgabe 07/2009
