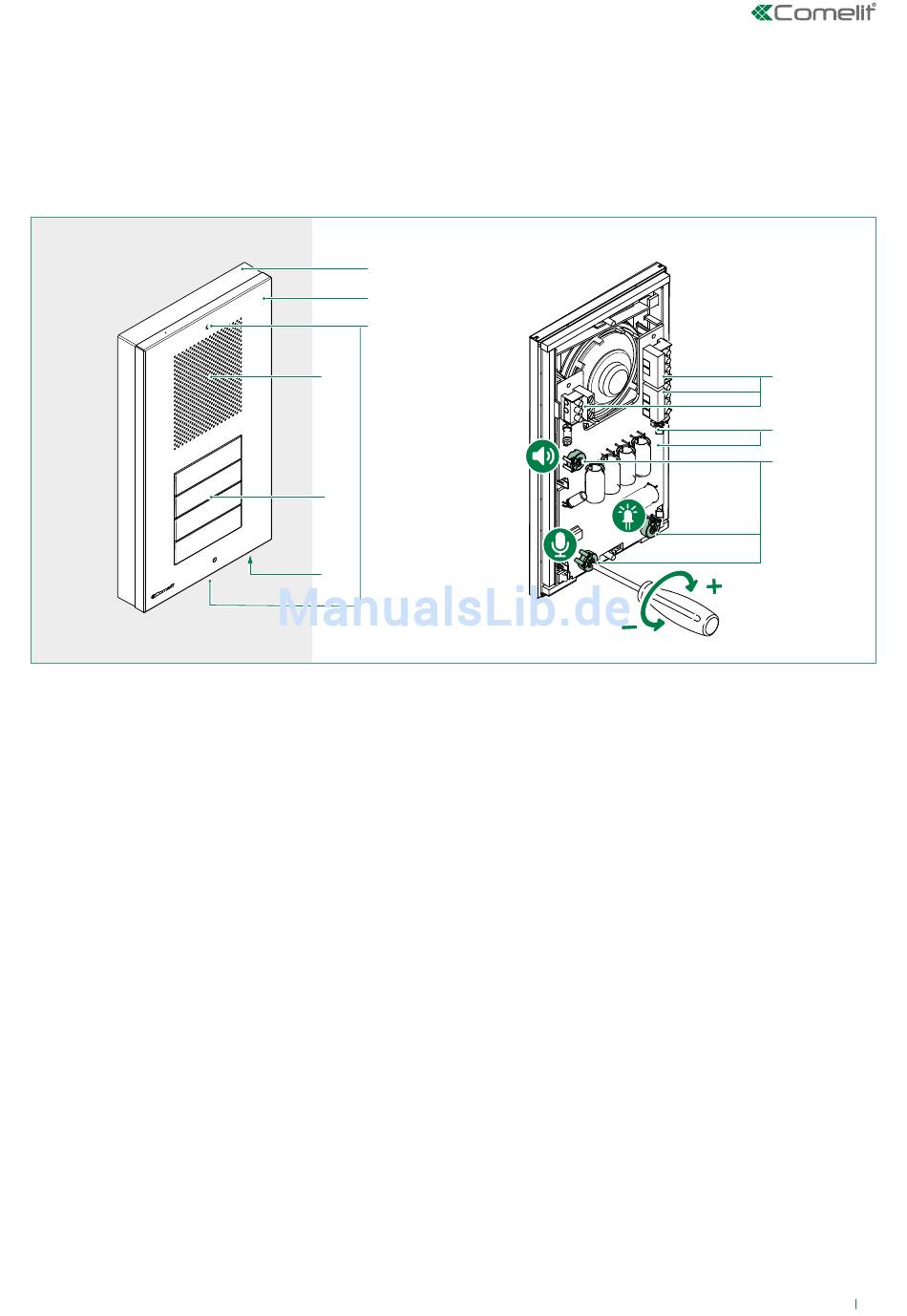

Außensprechstelle
Beschreibung
Art. ET5100 Audio-Außensprechstelle mit 4 Ruftasten (Art. ET9211), Art. ET9161 Wandhalterung und Art. ET9151
Unterputzgehäuse.
Abmessungen 95×165×26,5 mm
1. Aufputz-Halterung
2. Frontblende aus Inox-Edelstahl
3. Aufnahme für die Befestigungsschrauben der Frontblende
4. Lautsprecher
5. Ruftasten
6. Mikrofon
7. Anschluss-Klemmleiste
S2 S1 S3 S4 Signalausgang des elektronischen Rufs
4
Negativ
S
Ausgang Läutewerk
(Bei Erweiterung der Basisausführung mit einer zweiten Audio-Außensprechstelle erforderlich)
COM
Gemeinsamer Tasten
(Bei Erweiterung der Basisausführung mit einer zweiten Audio-Außensprechstelle erforderlich)
3
Lautsprechereingang
2
Mikrofonausgang
~ ~*
Spannungsversorgungsklemmen 12V AC
8. JP1 JP2
Standard A
9. TM1
Trimmer der Lautstärkeregelung des Lautsprechers
TM2
Trimmer der regelung des Mikrofons
TM3
Trimmer der LED Helligkeitseinstellung
1.
2.
3.
4.
5.
6.
7.
8.
9.
5
