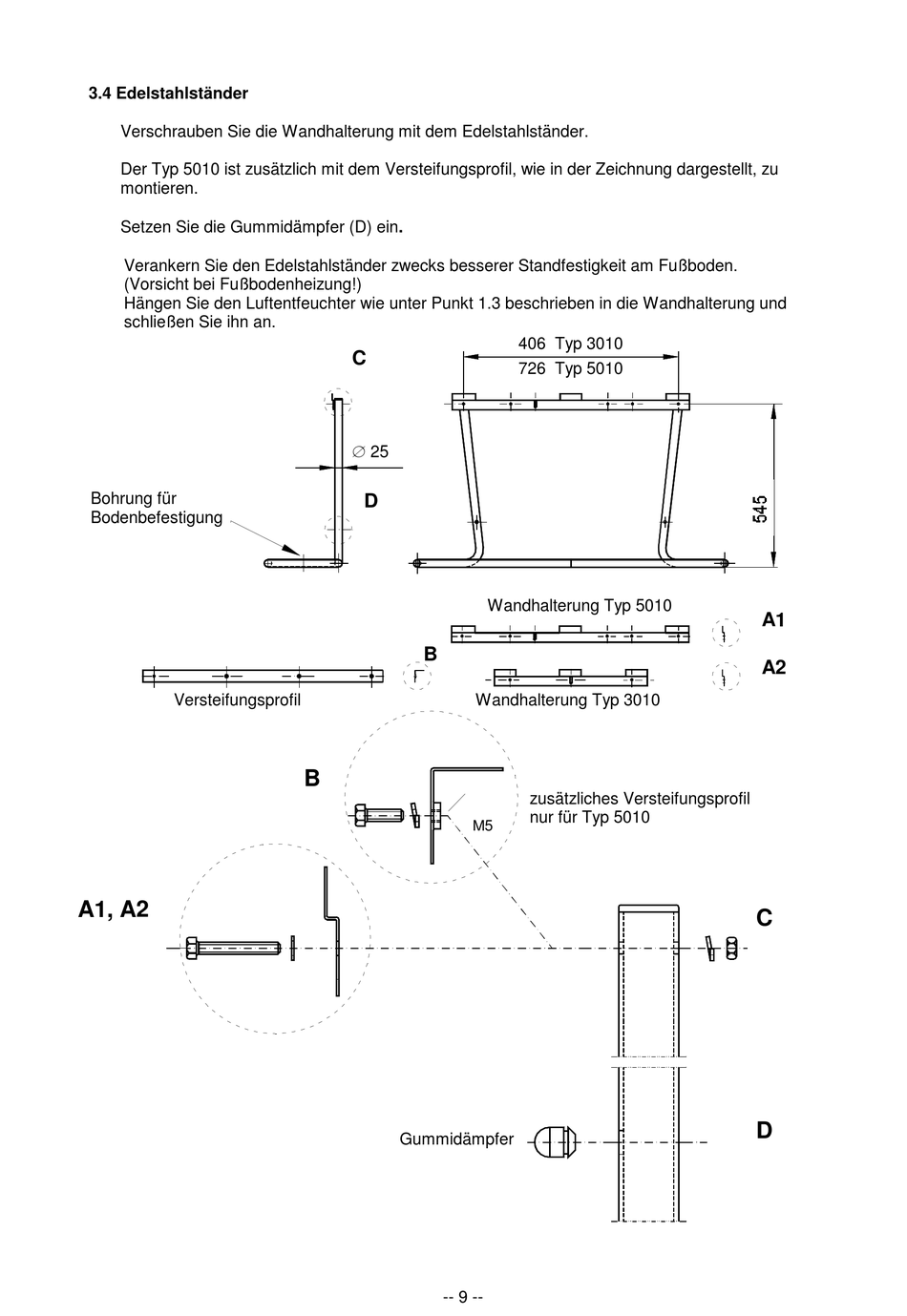

3.4 Edelstahlständer
Verschrauben Sie die Wandhalterung mit dem Edelstahlständer.
Der Typ 5010 ist zusätzlich mit dem Versteifungsprofil, wie in der Zeichnung dargestellt, zu
montieren.
Setzen Sie die Gummidämpfer (D) ein.
Verankern Sie den Edelstahlständer zwecks besserer Standfestigkeit am Fußboden.
(Vorsicht bei Fußbodenheizung!)
Hängen Sie den Luftentfeuchter wie unter Punkt 1.3 beschrieben in die Wandhalterung und
schließen Sie ihn an.
Bohrung für
Bodenbefestigung
Versteifungsprofil
A1, A2
C
 25
D
B
B
M5
Gummidämpfer
-- 9 --
406 Typ 3010
726 Typ 5010
Wandhalterung Typ 5010
Wandhalterung Typ 3010
zusätzliches Versteifungsprofil
nur für Typ 5010
A1
A2
C
D
