1.2 Wandhalterung

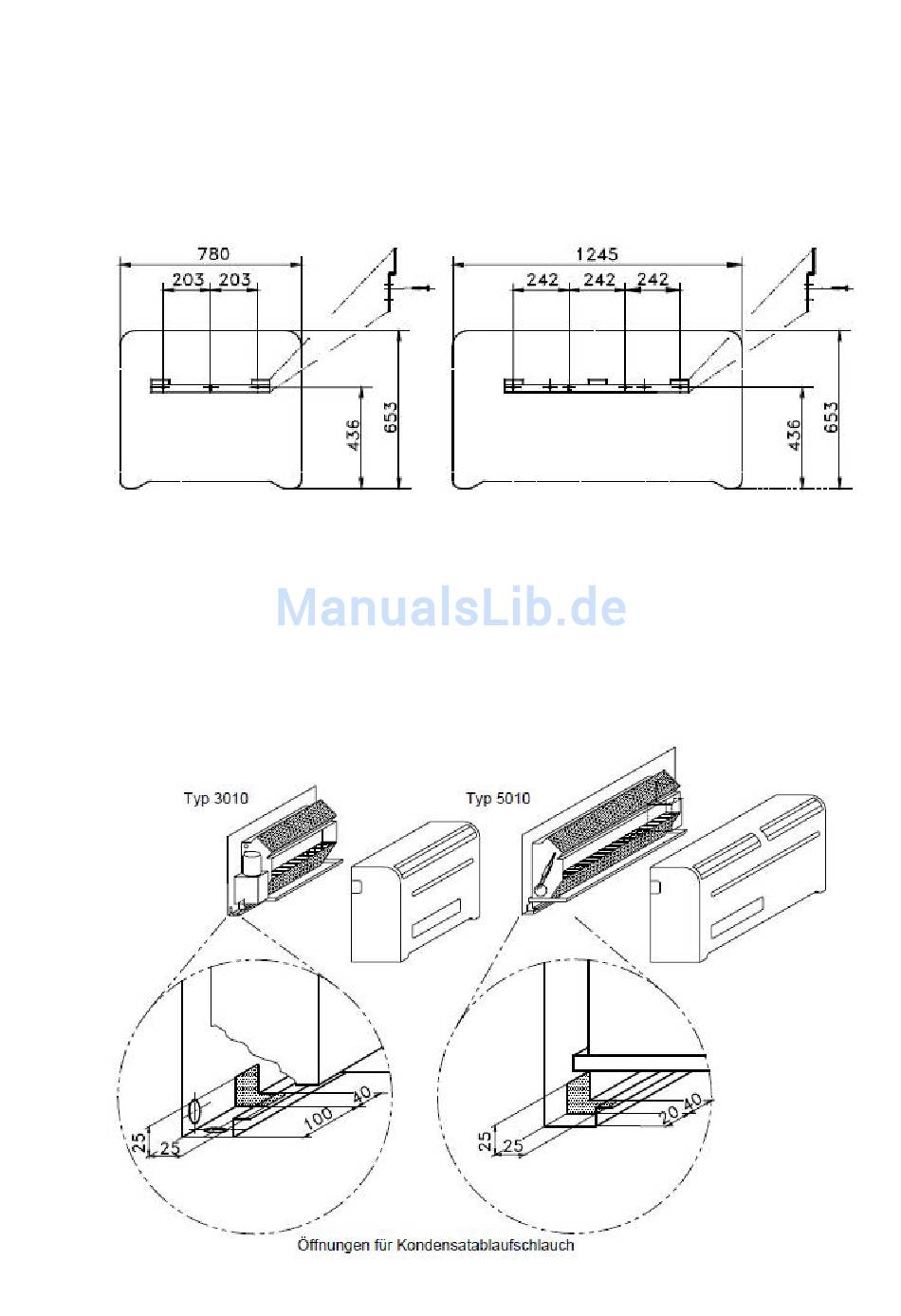

Die lose mitgelieferte Wandhalterung ist an der gewählten Position mit Dübeln u. Schrauben
waagerecht zu befestigen (s. Zeichnung mit Bohrmaßen für Wandmontage). Hängen Sie den Luft-
entfeuchter mit den Langlöchern auf der Geräterückseite in die Wandhalterung ein.
Wandhalterung Typ 3010
1.3 Kondensatablauf
Um den Kondensatablauf anschließen zu können, muss das Gehäuse vom Gerät
werden.
Lösen Sie die 2 Kreuzschlitz-Schrauben des Luftentfeuchters 3010 (3 Stück beim
Modell 5010), ziehen das Gehäuse an der Unterseite zu sich ab und heben es nach oben vom
Gerät. Verlegen Sie den Kondensatablaufschlauch mit ausreichendem Gefälle. Ein kurzer
Schlauch (3/8") ist bereits an der Tropfschale angeschlossen und muss verlängert werden. Der
Schlauch befindet sich links im Gerät u. kann wahlweise nach hinten oder unten herausgeführt
werden (s. Zeichnung)
Wandhalterung 90°
gedreht
Wandhalterung Typ 5010
-- 4 --
Wandhalterung
90° gedreht
entfernt
