Hinterwandausführung - KAUT 3010 Montage- Und Betriebsanleitung

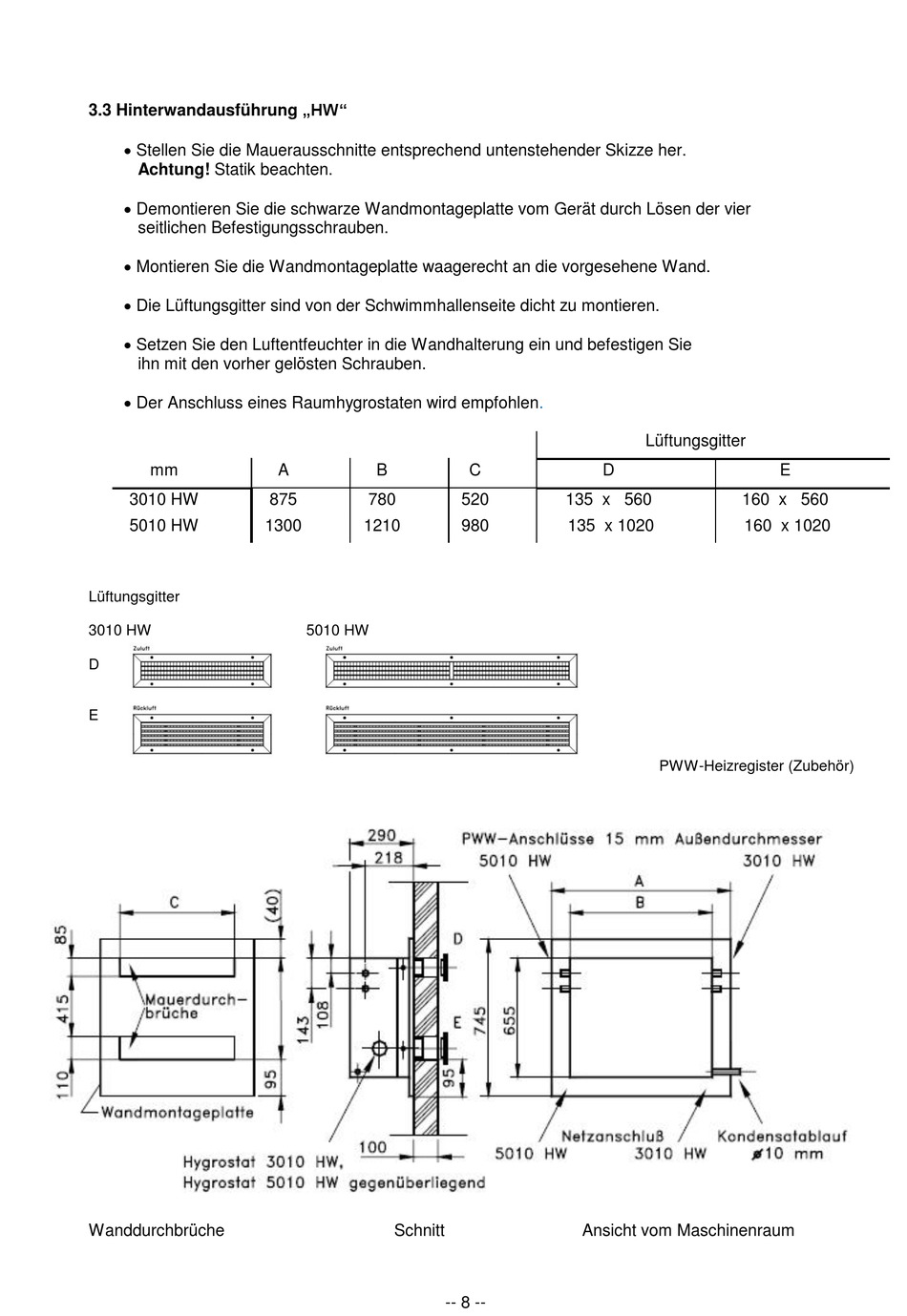

3.3 Hinterwandausführung „HW"
 Stellen Sie die Mauerausschnitte entsprechend untenstehender Skizze her.
Achtung! Statik beachten.
 Demontieren Sie die schwarze Wandmontageplatte vom Gerät durch Lösen der vier
seitlichen Befestigungsschrauben.
 Montieren Sie die Wandmontageplatte waagerecht an die vorgesehene Wand.
 Die Lüftungsgitter sind von der Schwimmhallenseite dicht zu montieren.
 Setzen Sie den Luftentfeuchter in die Wandhalterung ein und befestigen Sie
ihn mit den vorher gelösten Schrauben.
 Der Anschluss eines Raumhygrostaten wird
mm
3010 HW
5010 HW
Lüftungsgitter
3010 HW
D
E
Wanddurchbrüche
A B
875 780
1300 1210
5010 HW
Schnitt
empfohlen.
C D
520 135 x 560
980 135 x 1020
Ansicht vom Maschinenraum
-- 8 --
Lüftungsgitter
E
160 x 560
160 x 1020
PWW-Heizregister (Zubehör)
