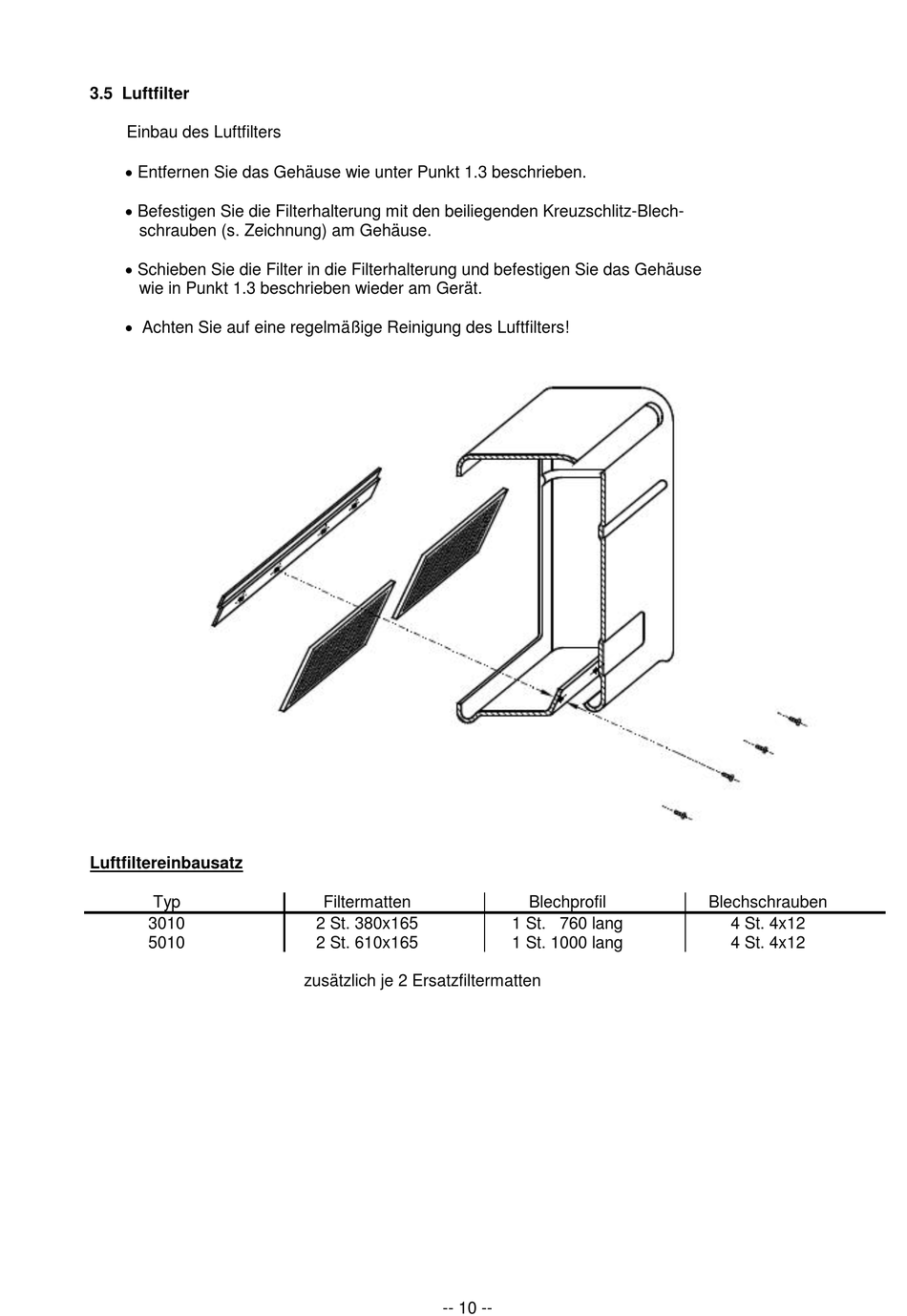

3.5 Luftfilter

Einbau des Luftfilters
 Entfernen Sie das Gehäuse wie unter Punkt 1.3 beschrieben.
 Befestigen Sie die Filterhalterung mit den beiliegenden Kreuzschlitz-Blech-
schrauben (s. Zeichnung) am Gehäuse.
 Schieben Sie die Filter in die Filterhalterung und befestigen Sie das Gehäuse
wie in Punkt 1.3 beschrieben wieder am Gerät.
 Achten Sie auf eine regelmäßige Reinigung des Luftfilters!
Luftfiltereinbausatz
Typ
3010
5010
Filtermatten
2 St. 380x165
2 St. 610x165
zusätzlich je 2 Ersatzfiltermatten
-- 10 --
Blechprofil
1 St. 760 lang
1 St. 1000 lang
Blechschrauben
4 St. 4x12
4 St. 4x12
