Chapitre III
3.4.1 Conditions de référence particulières
En DC : Composante AC < 0,1% du signal DC.
En AC : - Signaux sinusoïdaux
3.4.2 Mesures de puissance active
1. Appuyer sur la touche ON/OFF : le premier écran apparait
2. Brancher les cordons de mesure sur les bornes mesure de courant de l'appareil (à
gauche), en respectant les polarités indiquées : cordon rouge sur la borne "+" et
cordon noir sur la borne "COM".
Brancher les cordons de mesure sur les bornes mesure de tension de l'appareil (à
droite), en respectant les polarités indiquées : cordon rouge sur la borne "+" et
cordon noir sur la borne "COM".
Appliquer le schéma de branchement de la Fig.4.4.1 (monophasé) ou Fig.4.4.2
(Trifasé équilibré, T3FE uniquement PX 120), suivant le cas, en s'assurant si possible
que celle-ci ne dépasse pas les limites maximales admissibles (voir tableau suivant).
La commutation de gamme est automatique.
Caractéristiques
Gamme d'affichage
Etendue de mesure
Précision à 50 Hz pour PF=1
Précision en DC
Résolution
Stabilité de l'affichage
Temps de réponse
de l'affichage
Nota 1 : La mesure de puissance active est une mesure signée.
Nota 2 : En triphasé la mesure de la puissance active est effectuée uniquement sur
14
L 1
L 2
L 3

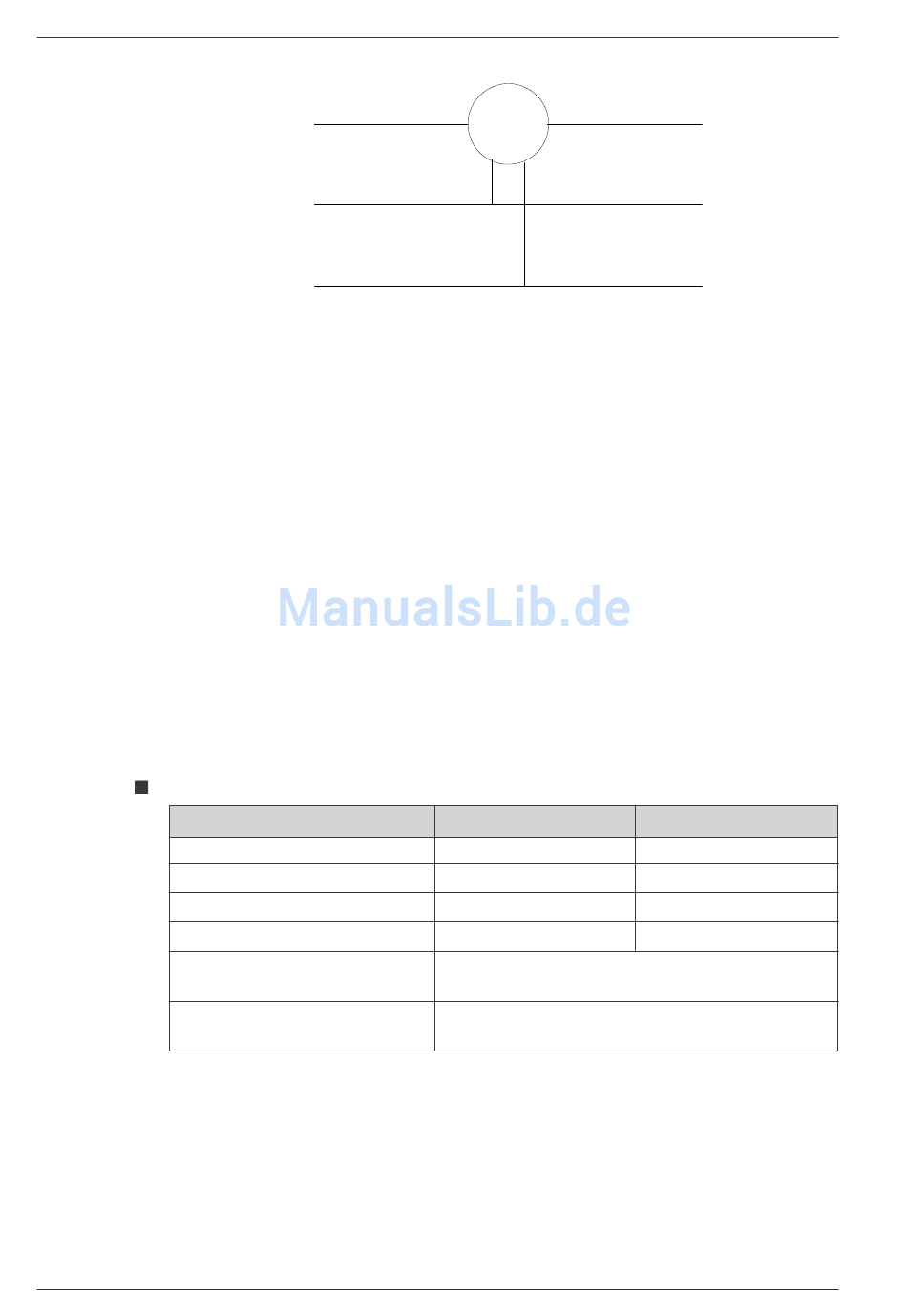

Fig 4.4.2 Schéma de branchement en
Triphasé 3 Fils Equilibrés (uniquement PX 120)
- PF = 1
- Fréquence : 50 Hz
Au-delà de 6 kW +10%, l'afficheur indique "OL".
les composantes fondamentales, donc valable uniquement pour des signaux
sinusoïdaux.
I
I
W
U U
1000 W
10,00 W...999,9 W
1% L ±2 pt
2% L ±3 pt
0,1 W
5 pt en mode normal
2 pt en mode SMOOTH
400 ms en mode normal
3 s en monophasé, en mode SMOOTH
L 1
L 2
L 3
6 kW
1000 W...5999 kW
1% L ±2 pt
2% L ±3 pt
1 W
Puissancemètres
