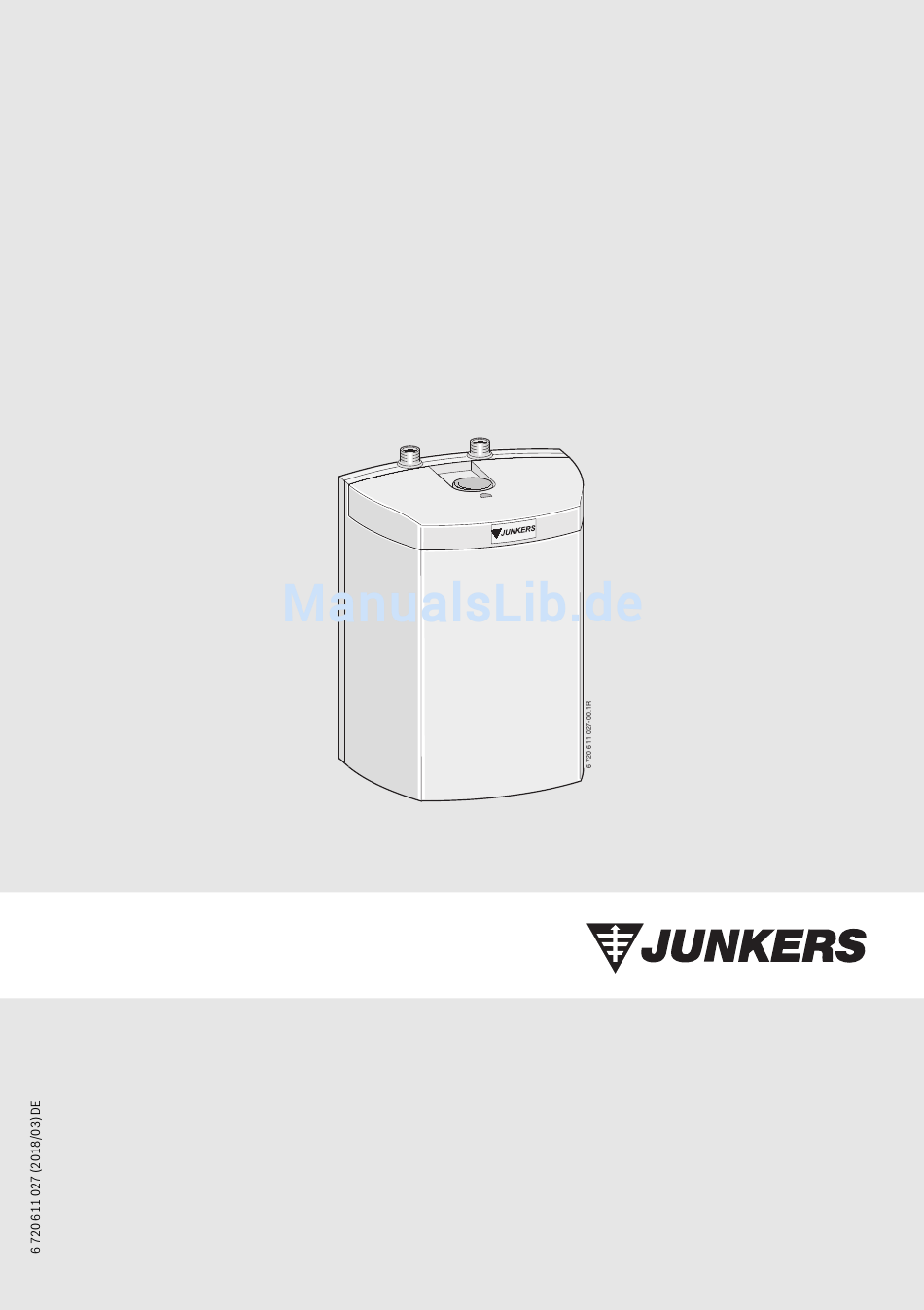

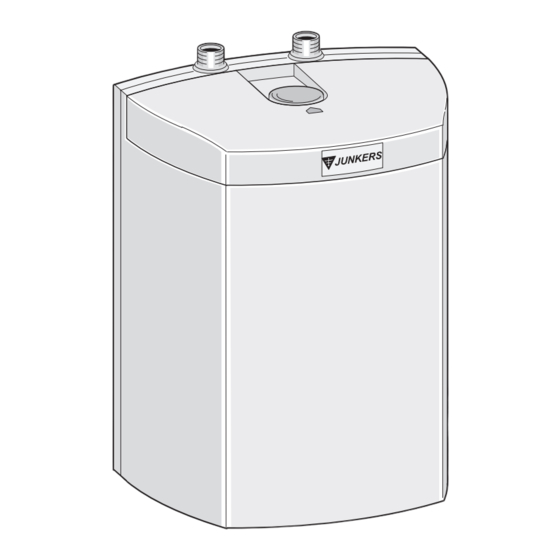

- Seite 1 Elektro-Warmwasser-Speicher für geschlossenen (druckfesten) / oder offenen (drucklosen) Betrieb ELACELL EHU 10/15-1 EHO 10/15/30-1 Installations- und Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Symbolerklärung und Sicherheitshinweise ..3 Wartung ........12 Symbolerklärung . -
Seite 3: Symbolerklärung Und Sicherheitshinweise
Symbolerklärung und Sicherheitshinweise Symbolerklärung und Sicherheitshinweise Symbolerklärung Sicherheitshinweise Warnhinweise Installation, Inbetriebnahme, Umbau ▶ Speicher nur durch einen zugelassenen Fachbetrieb instal- Warnhinweise im Text werden mit einem lieren und in Betrieb nehmen Warndreieck gekennzeichnet. lassen. Zusätzlich kennzeichnen Signalwörter die Art ▶ Speicher nur in einem frostfreien Raum und Schwere der Folgen, falls die Maßnahmen installieren. -
Seite 4: Sicherheit Elektrischer Geräte Für Den Hausgebrauch Und Ähnliche Zwecke
4 | Angaben zum Gerät Sicherheit elektrischer Geräte für den 2.2.2 Korrosionsschutz Trinkwasserseitig sind die Speicherbehälter mit einer homoge- Hausgebrauch und ähnliche Zwecke nen verbundenen Emaillierung ausgestattet. Die Beschichtung Zur Vermeidung von Gefährdungen durch ist gegenüber der üblichen Wasserqualität und Installationsma- elektrische Geräte gelten entsprechend EN terialien neutral. -
Seite 5: Technische Daten
Angaben zum Gerät | 5 Technische Daten EHU 10-1 EHO 10-1 EHU 15-1 EHO 15-1 EHO 30-1 Nutzinhalt Leergewicht (ohne Verpackung) 12,5 min. Aufheizzeit von t = 10 °C auf = 60 °C bei 2 kW Heizleistung Bereitschaftsenergieverbrauch in 24 h bei t = 65 °C 0,57 0,43... -
Seite 6: Produktdaten Zum Energieverbrauch
6 | Angaben zum Gerät Produktdaten zum Energieverbrauch Die folgenden Produktdaten entsprechen den Anforderungen der EU-Verordnungen Nr. 811/2013, Nr. 812/2013, Nr. 813/2013 und Nr. 814/2013 zur Ergänzung der Richtlinie 2010/30/EU. Produktdaten Symbol Einheit 7731102021 7731102022 7731104014 Produkttyp – – EHU 10-1 EHO 10-1 EHU 15-1 Stickoxidemission... -
Seite 7: Bau- Und Anschlussmaße
Angaben zum Gerät | 7 Bau- und Anschlussmaße 6 720 611 027-02.1R Bild 2 EHU 10-1 / EHU 15-1 6 720 611 027-03.1R Bild 3 EHO 10-1 / EHO 15-1 3 7 7 3 6 5 3 2 1 1 0 0 6 7 2 0 6 1 1 0 2 7 - 0 4 . -
Seite 8: Installation
8 | Installation 3.4.1 Montage Speicher Maßangaben hinter einem Schrägstrich be- ▶ Befestigungspunkte nach Kap. 2.6 festlegen. ziehen sich auf die nächstgrößere Speicher- ▶ Montagebügel mit Schrauben befestigen. ausführung. Je nach Beschaffenheit des Mauerwerks müssen Sie entsprechendes Befestigungs- material verwenden. Installation Vorschriften ▶... -
Seite 9: Wasserseitiger Anschluss Beim Offenen (Drucklosen) Betrieb
Installation | 9 ▶ Montage der Mischbatterie 100/70 – maximal 1 m oberhalb – maximal 1 m unterhalb – maximal 2 m seitlich des Speichers. GEFAHR: Schäden durch Überdruck! ▶ Nur Einhandmischbatterien installieren, R1/2 die für drucklosen Betrieb zugelassen sind. 6 720 611 027-11.1J Bild 6 Sicherheitsgruppen Nr. -
Seite 10: Elektrischer Anschluss
10 | Installation ▶ Elektroanschluss über bauseitige Trennvorrichtung mit min. 3 mm Kontaktabstand (z. B. Sicherung, LS-Schalter) anschließen. > > m a x 6 7 2 0 6 1 1 0 2 7 - 0 7 . 1 R Bild 9 Stromlaufplan [54] Heizeinsatz [60] Betriebsanzeige... -
Seite 11: Inbetriebnahme
Inbetriebnahme | 11 Inbetriebnahme Bedienung Information des Betreibers durch den Anla- Bedienelemente genersteller ▶ Funktion und Handhabung des Speichers erklären. ▶ Auf die regelmäßig notwendige Wartung hinweisen; Funkti- on und Lebensdauer hängen davon ab. ▶ Darauf hinweisen, dass monatlich zu prüfen ist, ob wäh- rend der Aufheizung Wasser an der Zapfstelle oder am Si- cherheitsventil austritt. -
Seite 12: Wartung
12 | Wartung EHU... Wartung ▶ Speicher durch öffnen der Warmwasserzapfstellen druck- los machen. Hinweise für den Betreiber ▶ Speicher abmontieren und über dan Kaltwasseranschluss (KW) entleeren (Bild 2). Reinigung Der Speicher wird nicht vollständig entleert! ▶ Keine Scheuermittel, scharfe oder lösende Reinigungsmit- tel verwenden. -
Seite 13: Wiederinbetriebnahme
Wartung | 13 ▶ Speicher wieder zusammenbauen. 6.2.4 Wiederinbetriebnahme ▶ Speicher gründlich durchspülen. ▶ Speicher füllen, bis an allen Zapfstellen Wasser austritt. ▶ Speicher an das elektrische Netz anschließen (Schutzkon- takt-Stecker einstecken oder Sicherungen einschalten). 6.2.5 Funktionsprüfung des Sicherheitsventils beim ge- schlossenen (druckfesten) Betrieb VORSICHT: Ein nicht einwandfrei funktio- nierendes Sicherheitsventil kann zu Schä-... -
Seite 14: Fehlersuche Und -Behebung
14 | Fehlersuche und -behebung Fehlersuche und -behebung Sicherheitstemperaturbegrenzer Bei einer Störung verhindert der Sicherheitstemperaturbegrenzer (65, Bild 9) ein Überhitzen und verriegelt den Speicher. Nur ein Fachmann darf die Fehlerquelle beseitigen und den Sicherheitstemperaturbegrenzer entriegeln. Beanstandung Ursache Abhilfe Keine Warmwasserbereitung. Temperaturregler zu niedrig eingestellt. - Seite 15 | 15 Notizen ELACELL 6 720 611 027 (2018/03)
