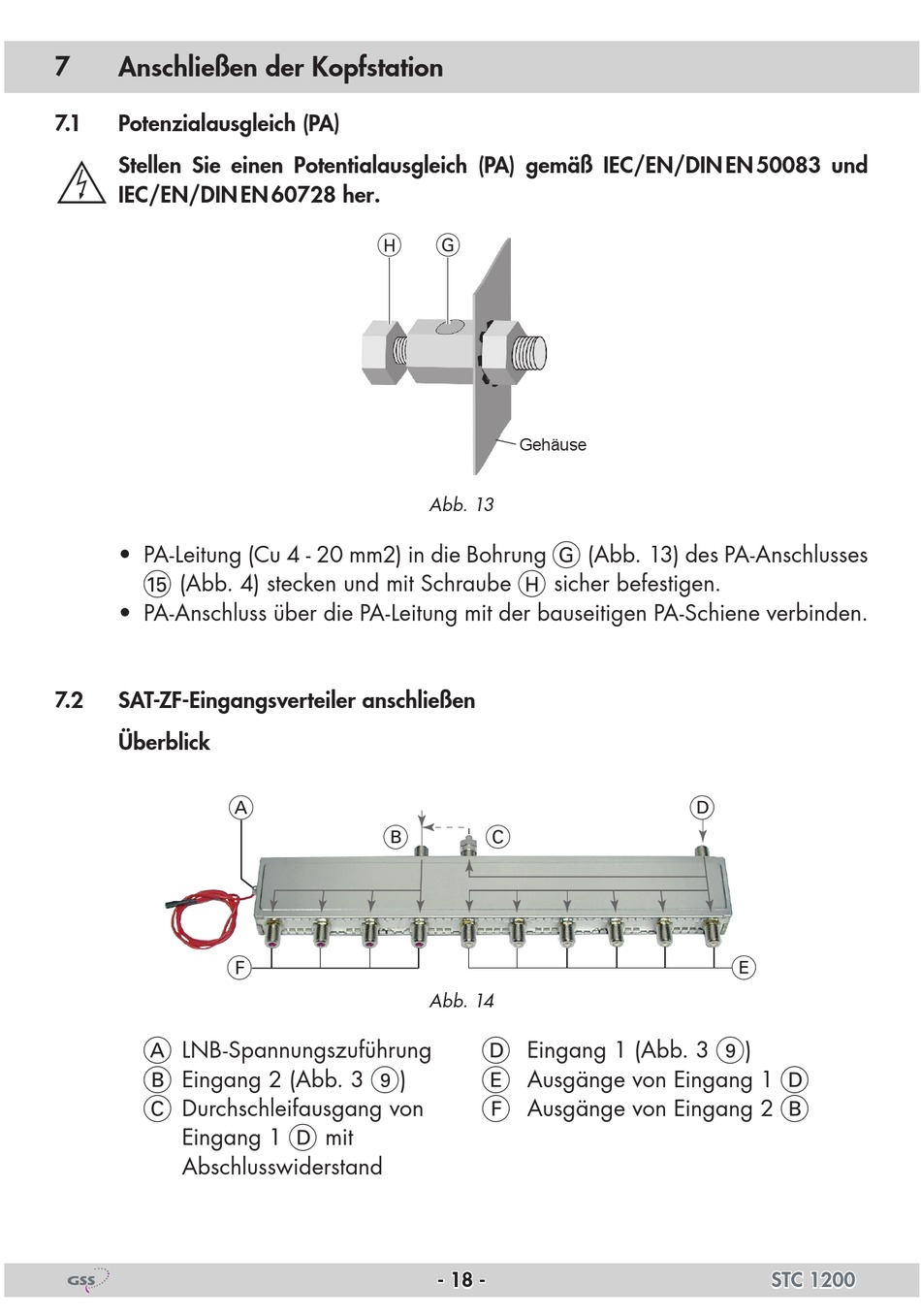

7 Anschließen der Kopfstation
7.1

Potenzialausgleich (PA)

Stellen Sie einen Potentialausgleich (PA) gemäß IEC/EN/DIN EN 50083 und
IEC/EN/DIN EN 60728 her.
• PA-Leitung (Cu 4 - 20 mm2) in die Bohrung
(Abb. 4) stecken und mit Schraube
%
• PA-Anschluss über die PA-Leitung mit der bauseitigen PA-Schiene verbinden.
7.2 SAT-ZF-Eingangsverteiler anschließen
Überblick
F
LNB-Spannungszuführung
A
Eingang 2 (Abb. 3
B
Durchschleifausgang von
C
Eingang 1
Abschlusswiderstand
H
A
B
)
9
mit
D
G
Gehäuse
Abb. 13
(Abb. 13) des PA-Anschlusses
G
sicher befestigen.
H
C
Abb. 14
Eingang 1 (Abb. 3
D
Ausgänge von Eingang 1
E
Ausgänge von Eingang 2
F
- 18 -
D
E
)
9
D
B
STC 1200
