Montage Der Kopfstation; Wandmontage Der Kopfstation - Grundig STC 1200 Montageanleitung

• Schloss
2
• Fronthaube
4.3

Montage der Kopfstation

– Montieren Sie die Kopfstation vibrationsfrei.
Vermeiden Sie z.B. die Montage der Kopfstation an einem Aufzugschacht
oder ähnlich vibrierenden Wand- oder Bodenkonstruktionen.
– Achten Sie bei der Montage ...
- auf eine, dem Gewicht der Kopfstation (ca. 30 kg) entsprechende Trag-
fähigkeit des Befestigungsuntergrundes,
- auf eine ausreichende Belüftung,
- auf die Einhaltung der zulässigen Umgebungstemperatur,
- auf eine trockene und gegen Spritzwasser geschützte Montageposition.

Wandmontage der Kopfstation

öffnen (Abb. 8).
nach oben schieben und aushängen.
1
—> Zur vollständigen Trennung vom Netz muss der Netzstecker aus der
Steckdose gezogen werden. Stellen Sie sicher, dass der Netzste-
cker ohne Schwierigkeiten abgezogen werden kann.
—> Verwenden Sie je nach Wandbeschaffenheit geeignetes Montage-
material.
—> Um eine zu starke gegenseitige Erwärmung zu vermeiden, ist es
nicht zulässig, Kopfstatio nen ohne thermische Schutzmaßnah men
(z.B. permanente Luft um wälzung, Lüftung, Wärmeleitbleche etc.)
übereinander zu montieren.
—> Positionieren Sie die Kopfstation so, dass Sie die Mindestabstände
von 20 cm seitlich und 50 cm oben und unten einhalten.

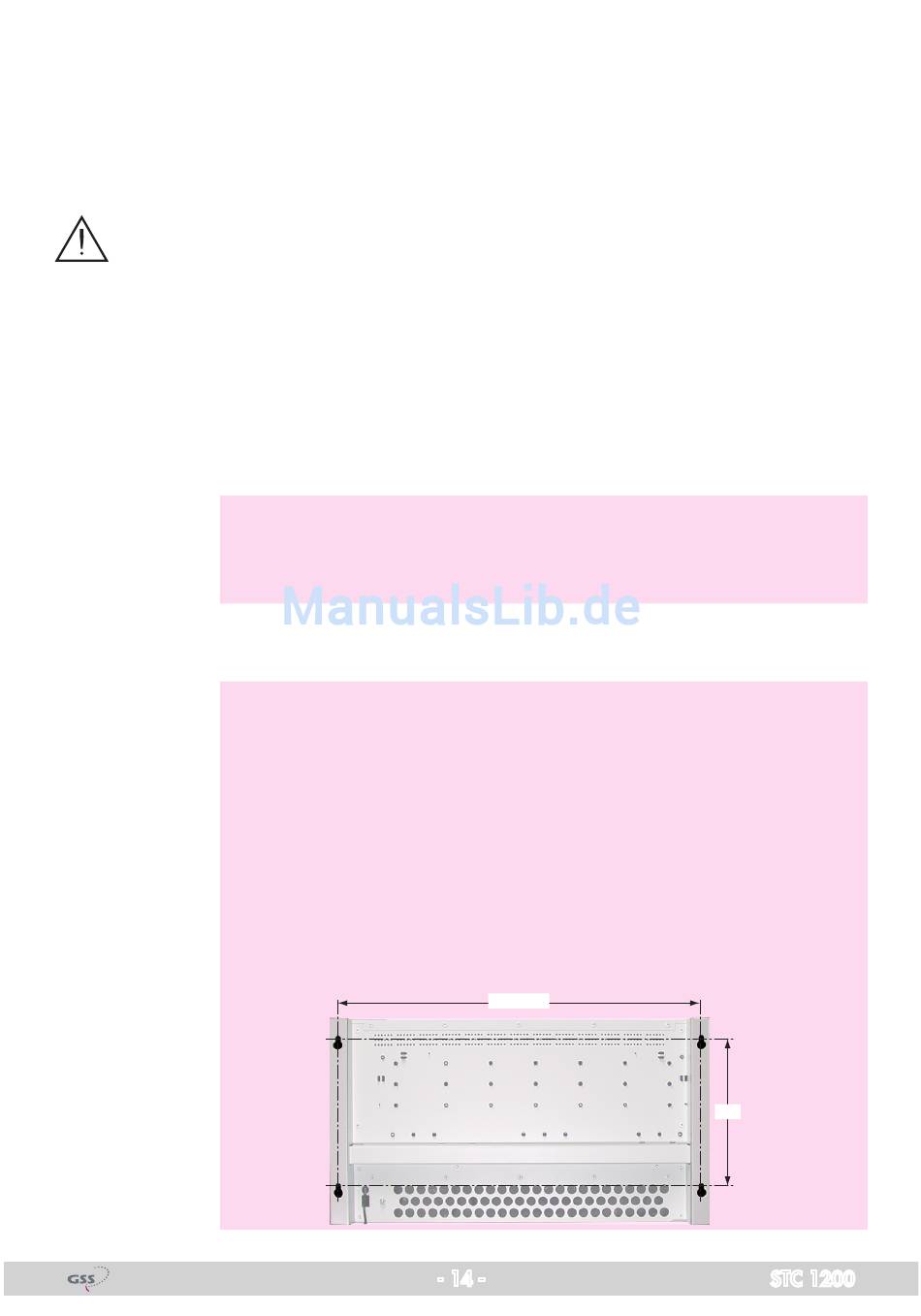

—> Den Abstand der Bohrungen entnehmen Sie bitte nachfolgendem
Maßbild.
668 mm
- 14 -
270 mm
STC 1200
