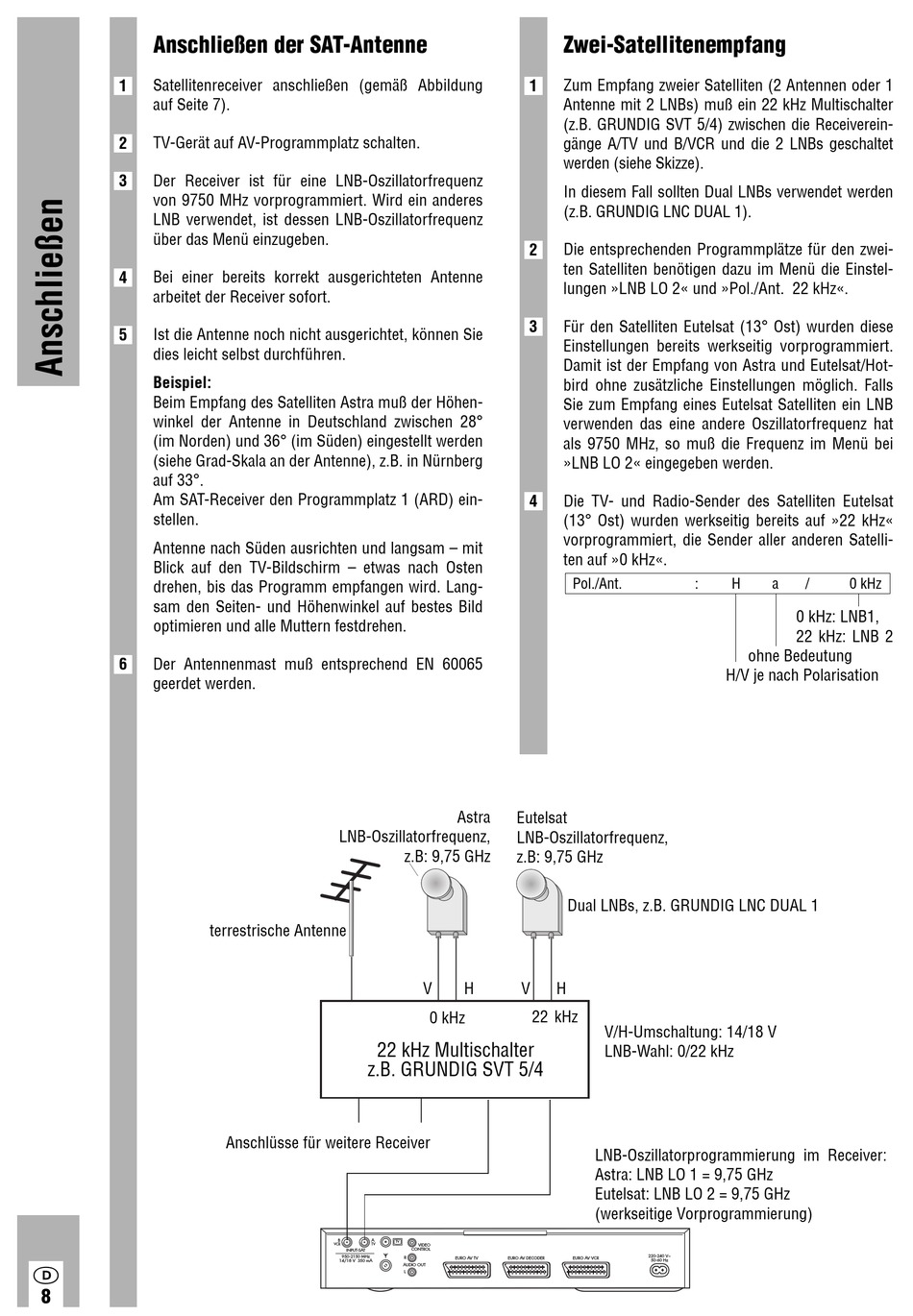

Anschließen der SAT-Antenne
1
Satellitenreceiver anschließen (gemäß Abbildung
auf Seite 7).
2
TV-Gerät auf AV-Programmplatz schalten.
3
Der Receiver ist für eine LNB-Oszillatorfrequenz
von 9750 MHz vorprogrammiert. Wird ein anderes
LNB verwendet, ist dessen LNB-Oszillatorfrequenz
über das Menü einzugeben.
4
Bei einer bereits korrekt ausgerichteten Antenne
arbeitet der Receiver sofort.
5
Ist die Antenne noch nicht ausgerichtet, können Sie
dies leicht selbst durchführen.
Beispiel:
Beim Empfang des Satelliten Astra muß der Höhen-
winkel der Antenne in Deutschland zwischen 28°
(im Norden) und 36° (im Süden) eingestellt werden
(siehe Grad-Skala an der Antenne), z.B. in Nürnberg
auf 33°.
Am SAT-Receiver den Programmplatz 1 (ARD) ein-
stellen.
Antenne nach Süden ausrichten und langsam – mit
Blick auf den TV-Bildschirm – etwas nach Osten
drehen, bis das Programm empfangen wird. Lang-
sam den Seiten- und Höhenwinkel auf bestes Bild
optimieren und alle Muttern festdrehen.
6
Der Antennenmast muß entsprechend EN 60065
geerdet werden.
terrestrische Antenne
8
LNB-Oszillatorfrequenz,
22 kHz Multischalter
z.B. GRUNDIG SVT 5/4
Anschlüsse für weitere Receiver
B
A
TV
VCR
TV
INPUT-SAT
É
950-2150 MHz
14/18 V 350 mA
Zwei-Satellitenempfang
1
Zum Empfang zweier Satelliten (2 Antennen oder 1
Antenne mit 2 LNBs) muß ein 22 kHz Multischalter
(z.B. GRUNDIG SVT 5/4) zwischen die Receiverein-
gänge A/TV und B/VCR und die 2 LNBs geschaltet
werden (siehe Skizze).
In diesem Fall sollten Dual LNBs verwendet werden
(z.B. GRUNDIG LNC DUAL 1).
2
Die entsprechenden Programmplätze für den zwei-
ten Satelliten benötigen dazu im Menü die Einstel-
lungen »LNB LO 2« und »Pol./Ant. 22 kHz«.
3
Für den Satelliten Eutelsat (13° Ost) wurden diese
Einstellungen bereits werkseitig vorprogrammiert.
Damit ist der Empfang von Astra und Eutelsat/Hot-
bird ohne zusätzliche Einstellungen möglich. Falls
Sie zum Empfang eines Eutelsat Satelliten ein LNB
verwenden das eine andere Oszillatorfrequenz hat
als 9750 MHz, so muß die Frequenz im Menü bei
»LNB LO 2« eingegeben werden.
Die TV- und Radio-Sender des Satelliten Eutelsat
4
(13° Ost) wurden werkseitig bereits auf »22 kHz«
vorprogrammiert, die Sender aller anderen Satelli-
ten auf »0 kHz«.
Pol./Ant.
Astra
Eutelsat
LNB-Oszillatorfrequenz,
z.B: 9,75 GHz
z.B: 9,75 GHz
Dual LNBs, z.B. GRUNDIG LNC DUAL 1
V
H
V
H
22 kHz
0 kHz
VIDEO
CONTROL
R
EURO AV TV
EURO AV DECODER
EURO AV VCR
AUDIO OUT
L
:
H
ohne Bedeutung
H/V je nach Polarisation
V/H-Umschaltung: 14/18 V
LNB-Wahl: 0/22 kHz
LNB-Oszillatorprogrammierung im Receiver:
Astra: LNB LO 1 = 9,75 GHz
Eutelsat: LNB LO 2 = 9,75 GHz
(werkseitige Vorprogrammierung)
220-240 V~
50-60 Hz
a
/
0 kHz
0 kHz: LNB1,
22 kHz: LNB 2
