Cassetten einbauen

Vor Bestückung oder Wechsel einer Cassette Netzstecker der Kopfstation aus
der Netzsteckdose ziehen.
S
3
S
• Befestigungsschrauben
Halte rahmen der Kopfstation herausdrehen.
• Cassette in diesen Steckplatz einsetzen und in das Gehäuse schieben.
• Cassette auf die Anschlüsse der Platine und des HF-Ausgangssammelfelds
ausrichten und mit leichtem Druck bis zum Anschlag in die Kopfstation schie-
ben.
• Cassette mit den Schrauben

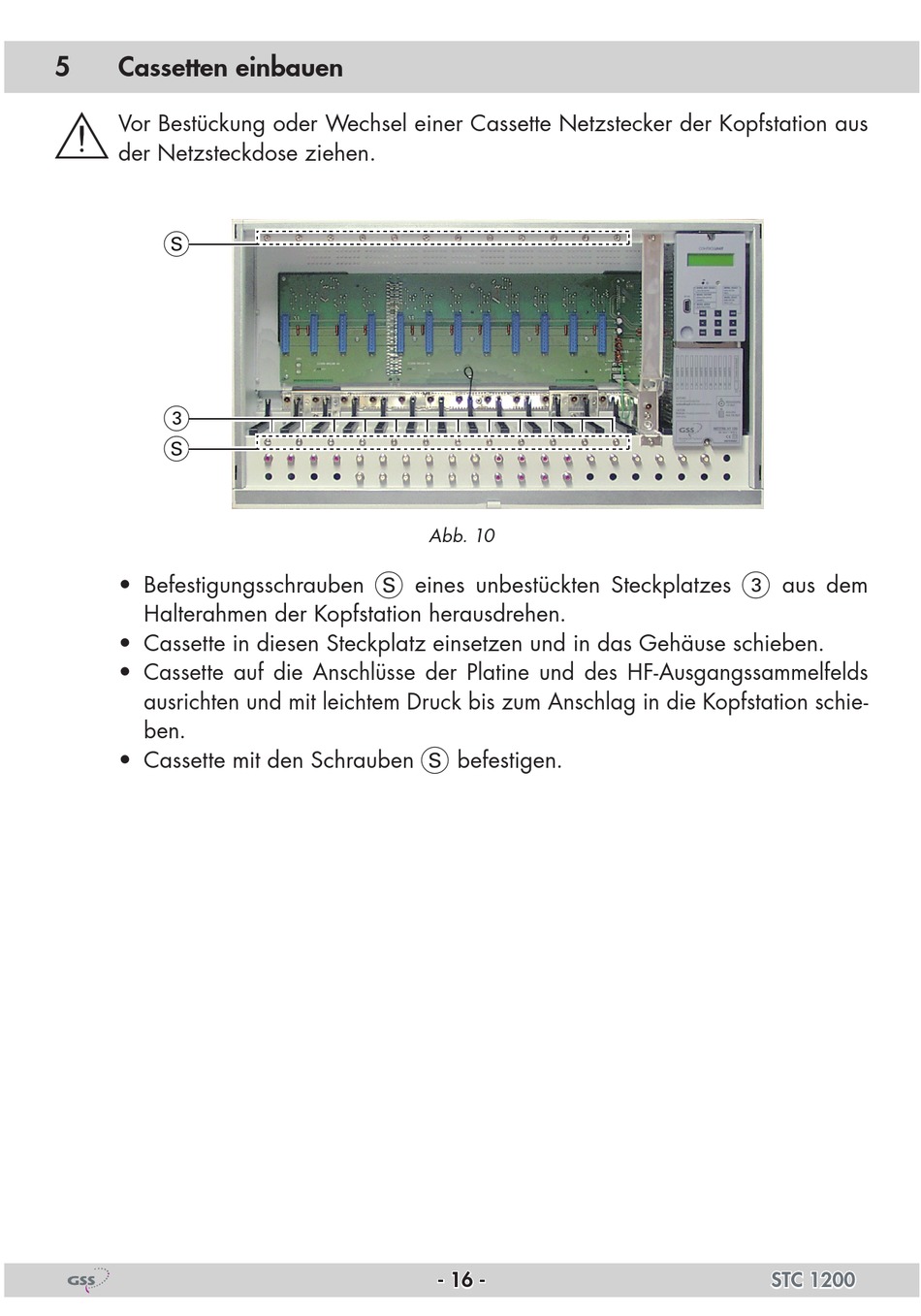

Abb. 10
eines unbestückten Steckplatzes
S
befestigen.
S
