Beschreibung

Die Kopfstation ist modular aufgebaut und kann mit bis zu 12 Standard-Casset-
ten bestückt werden. Eine Auflistung der aktuellen Standard-Cassetten finden
Sie auf der Webseite "www.gss.de". Diese Kopfstation ist ausschließlich für
den Betrieb mit Cassetten aus dem Standard-Vertriebsprogramm konzipiert.
Durch die verschiedenen Bestückungsmöglichkeiten können mit dieser Kopfsta-
tion sehr variable Breitband-Kabelanlagen aufgebaut werden.
Die drei integrierten SAT-ZF-Eingangsverteiler haben je zwei SAT-ZF-Eingän-
ge. Mit ihnen können zwei Empfangsebenen auf 4 bzw. 6 Ausgänge verteilt
werden. Unter Verwendung des Durchschleifausgangs kann in jedem SAT-ZF-
Eingangsverteiler die Empfangsebene 1 auf die 10 Ausgänge verteilt werden.
Die F-Buchsen der beiden Empfangsebenen sind farbig gekennzeichnet.

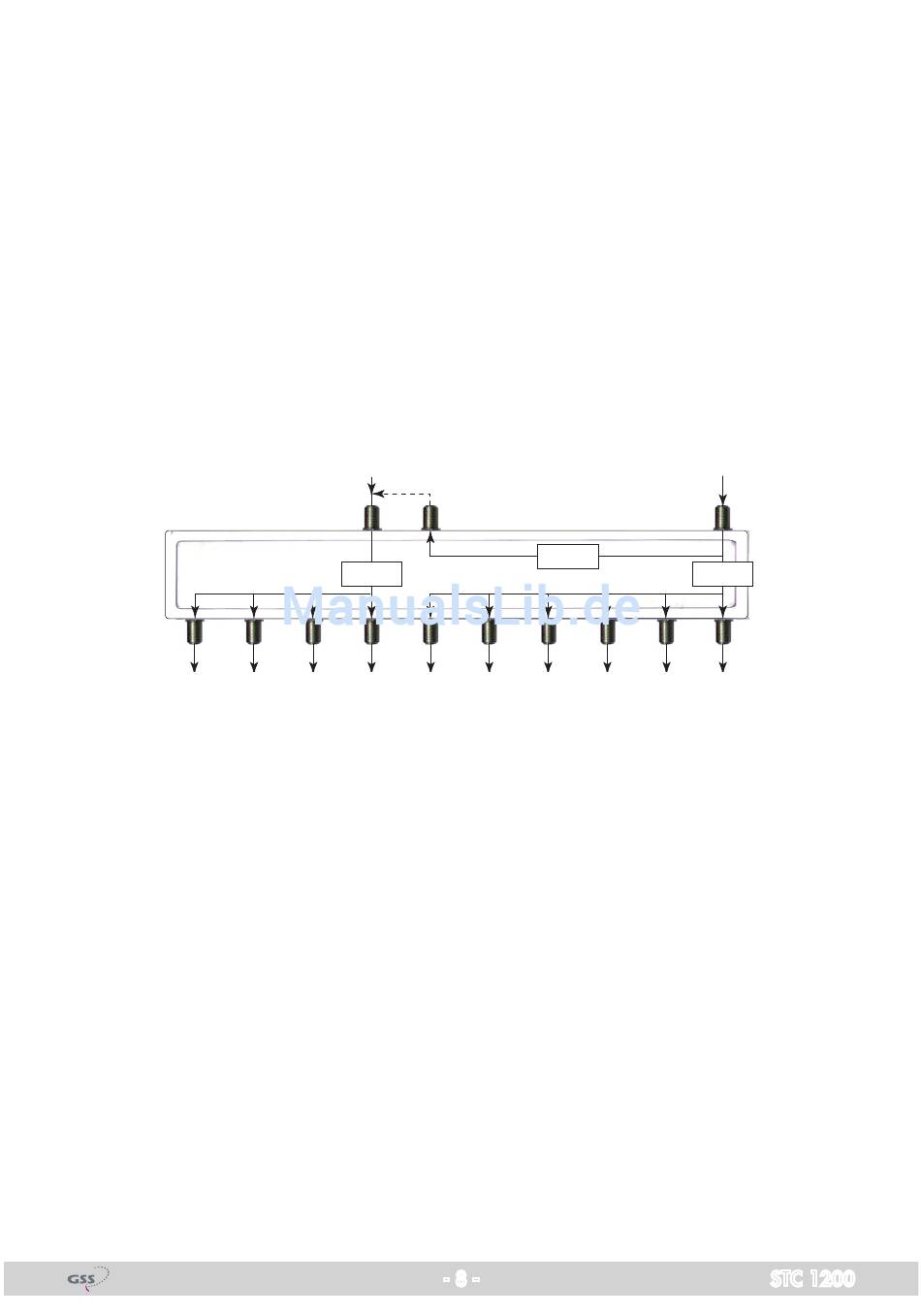

Prinzipieller Signallauf:
Nicht verwendete Durchschleifausgänge, müssen mit den mitgelieferten Ab-
schlusswiderständen abgeschlossen werden.
Das Netzteil der Kopfstation ist für die Fernspeisung der vorgeschalteten Kom-
ponenten (z.B. LNB) ausgelegt. Diese werden dabei über die Eingangsbuch-
sen der SAT-ZF-Eingangsverteiler mit Betriebsspannung (+18 V) bei einem Ge-
samtstrom von maximal 1 A versorgt.
Des Weiteren können über das Netzteil der Kopfstation Peripheriegeräte mit
Spannung versorgt werden (+12 V / max. 1 A, mit externer Sicherung).
Die HF-Ausgangssignale der Cassetten werden in einem programmierbaren
HF-Ausgangssammelfeld zusammengeführt und über den nachgeschalteten
Hybridverstärker an der HF-Ausgangsbuchse und am Mess ausgang bereitge-
stellt. Bei Werksauslieferung der Kopfstation ist der Ausgangspegel des HF-
Ausgangssammelfelds auf -3 dB eingestellt. Über die Software des Bedienteils
ist der Gesamtausgangspegel der Kopfstation programmierbar.
Nach dem Einschalten der Kopfstation wird im 2-zeiligen LC-Display die Soft-
ware-Version des Bedienteils angezeigt. Übersteigt während des Betriebs die
Innentemperatur der Kopfstation den zulässigen Wert von 65 °C, erscheint
im Display an Stelle des Standby-Menüs eine entsprechende Meldung. Diese
