Montage auf der Profilschiene S7-1500

Montieren

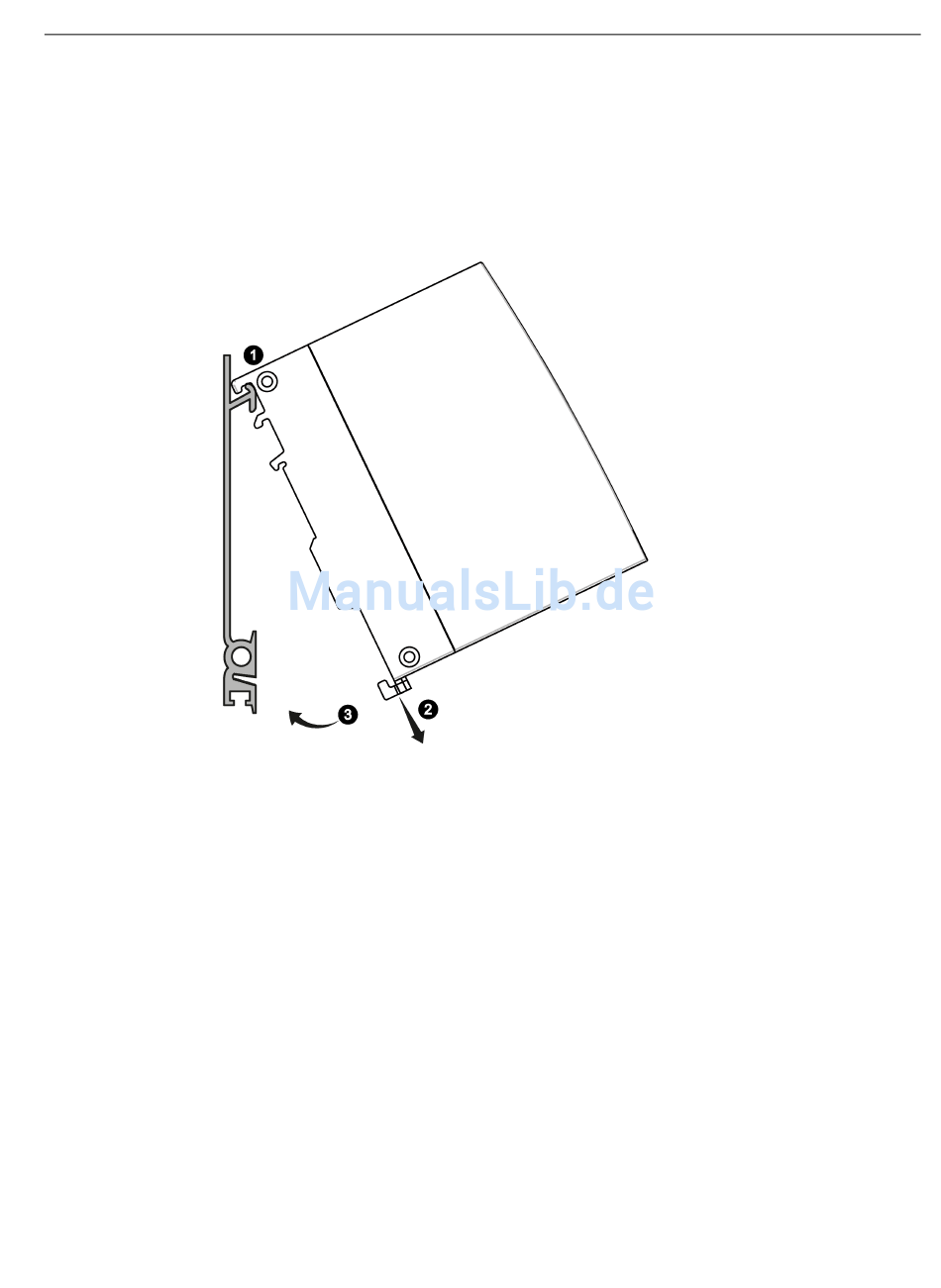

1. Setzen Sie die erste Gehäuseführung des Geräts auf die Oberkante der Profilschiene
ein.
2. Ziehen Sie mit einem Schraubendreher den Befestigungsriegel
Geräts bis zum Anschlag nach unten.
3. Schwenken Sie das Gerät mit gezogenem Riegel
rastet der gefederte Riegel ein.
4. Schließen Sie die Spannungsversorgung an, siehe Kapitel "Spannungsversorgung
(Seite 40)".
5. Schließen Sie die Anschlüsse für den digitalen Eingang und den digitalen Ausgang an,
siehe Kapitel "Digitaler Ein-/Ausgang (Seite 43)".
6. Schließen Sie das Gerät an das lokale Netz an, siehe Kapitel "Ethernet-Schnittstelle
(Seite 46)".
7. Verbinden Sie die Anschlussklemme mit einem möglichst kurzen Kabel ≤ 150 mm und
großen Querschnitts von 1,5 mm² mit der Funktionserde der Anlage, siehe Kapitel
"Erdung (Seite 42)" und Kapitel "Klemmen (Seite 18)".
