Eclipse RM Serie Version 5 Installationsanleitung Seite 15

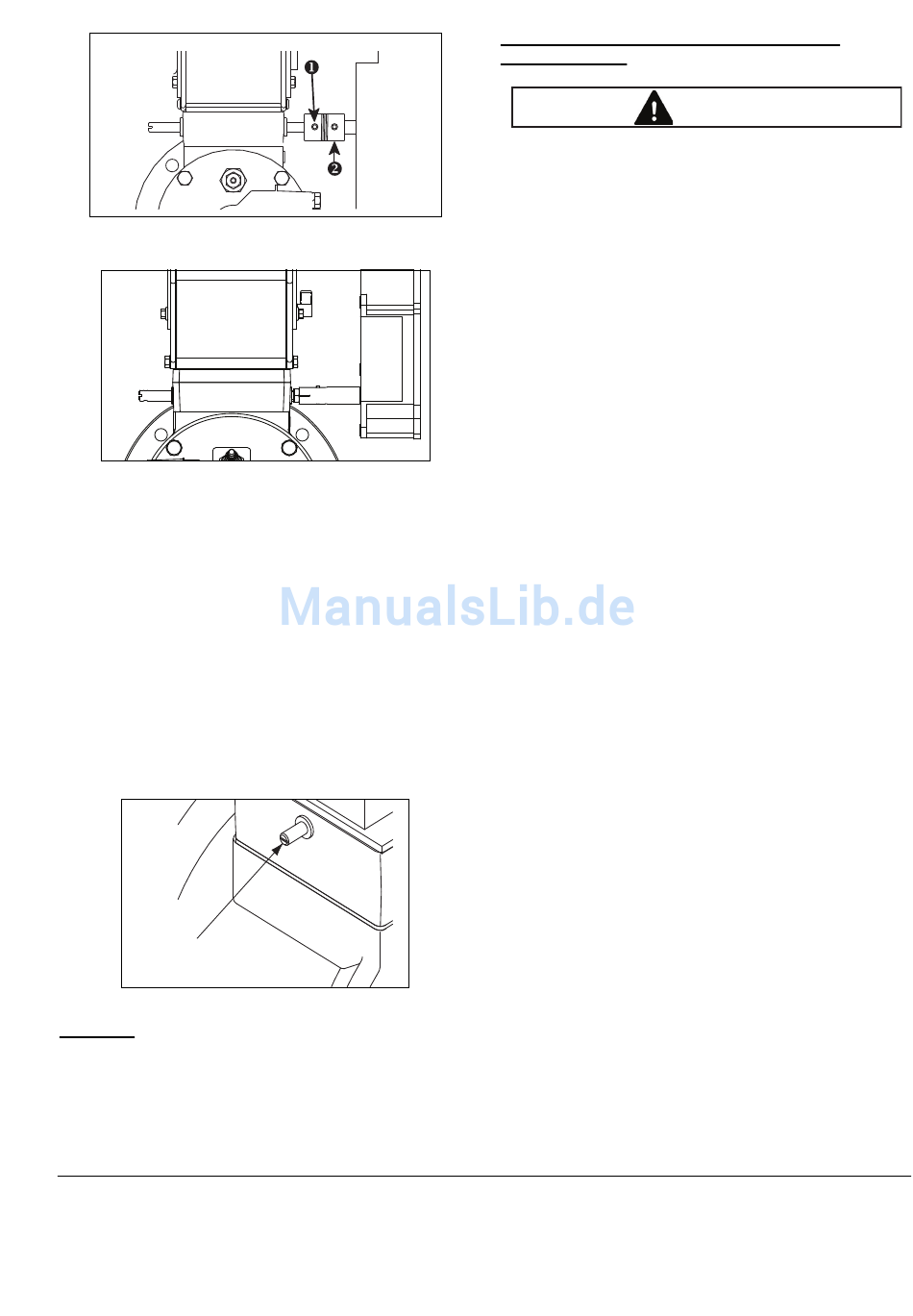

Abbildung 4.3. Stellmotor mit Gelenkkupplung
Abbildung 4.4. Stellmotor mit formschlüssiger
Kupplung
5. Überprüfen Sie die Luftmenge bei Volllast:
a. Fahren Sie den Regelmotor in Volllast, vollständig
geöffnet.
b. Vergleichen Sie den Differenzdruck der
Luftversorgung für Volllast zwischen dem
Messpunkt C und der Brennkammer gemäß der
Datenblattgrafik "Luft ∆p vs. Leistung". Sollte die
Luftversorgung für Volllast unzureichend sein,
verweisen wir auf Abschnitt 5 dieses Dokuments
„Fehlerbehebung und Wartung"
6. Fahren Sie den Regelmotor in die Kleinlastposition
zurück.
7. Schließen Sie die Druckmessstutzen.
Drosselventilwelle in
geschlossener
Position dargestellt
Abbildung 4.5. Welle der Luftdrosselklappe
HINWEIS: Schritte 3-5 nur bei RM0050-RM0700 (siehe
Seite 18 für RM1000-RM3000)
Eclipse RatioMatic Brenners, RM Serie, V5, Installationsanleitung 110 DE, 3/15/2013
Schritt 3: Ignite the Burner (RM0050-
RM0700 only)
■ Dieses Verfahren wurde unter der Annahme
festgehalten, dass
installiertes
Brennersteuerungssystem verfügt. Das System
muss über einen geeigneten Spülzyklus verfügen.
Die Spülzeiträume müssen eingehalten werden.
Bestimmen Sie die Systemauslegung und verwenden Sie
das anwendbare Zündverfahren.
WARNUNG
der Brenner über
und betriebsbereites
ein
15
