• Der Pfeil auf dem Verhältnisregler, zeigt in Richtung
der Gasströmung.
• Integrale Brennstoffblenden und O-Ringe
mit derselben Orientierung wie die Richtung des
Brennstoffstroms installiert.
• Das gleiche gerade Rohrstück
dem Verhältnisregler und dem Brenner.

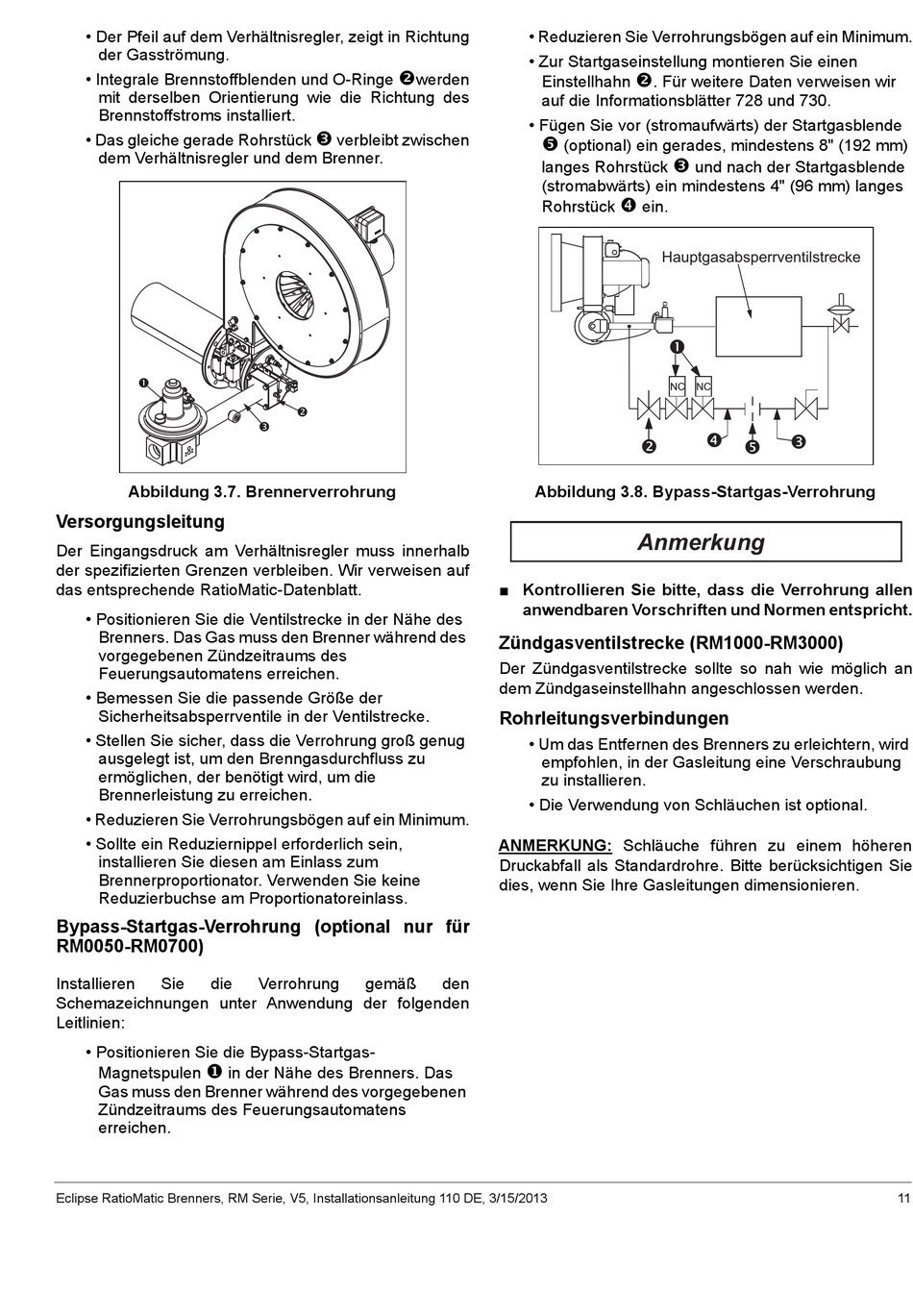

Abbildung 3.7. Brennerverrohrung
Versorgungsleitung
Der Eingangsdruck am Verhältnisregler muss innerhalb
der spezifizierten Grenzen verbleiben. Wir verweisen auf
das entsprechende RatioMatic-Datenblatt.
• Positionieren Sie die Ventilstrecke in der Nähe des
Brenners. Das Gas muss den Brenner während des
vorgegebenen Zündzeitraums des
Feuerungsautomatens erreichen.
• Bemessen Sie die passende Größe der
Sicherheitsabsperrventile in der Ventilstrecke.
• Stellen Sie sicher, dass die Verrohrung groß genug
ausgelegt ist, um den Brenngasdurchfluss zu
ermöglichen, der benötigt wird, um die
Brennerleistung zu erreichen.
• Reduzieren Sie Verrohrungsbögen auf ein Minimum.
• Sollte ein Reduziernippel erforderlich sein,
installieren Sie diesen am Einlass zum
Brennerproportionator. Verwenden Sie keine
Reduzierbuchse am Proportionatoreinlass.
Bypass-Startgas-Verrohrung (optional nur für
RM0050-RM0700)
Installieren
Sie
die
Schemazeichnungen unter Anwendung der folgenden
Leitlinien:
• Positionieren Sie die Bypass-Startgas-
Magnetspulen
in der Nähe des Brenners. Das
Gas muss den Brenner während des vorgegebenen
Zündzeitraums des Feuerungsautomatens
erreichen.
Eclipse RatioMatic Brenners, RM Serie, V5, Installationsanleitung 110 DE, 3/15/2013
werden
verbleibt zwischen
Verrohrung
gemäß
• Reduzieren Sie Verrohrungsbögen auf ein Minimum.
• Zur Startgaseinstellung montieren Sie einen
Einstellhahn
auf die Informationsblätter 728 und 730.
• Fügen Sie vor (stromaufwärts) der Startgasblende
(optional) ein gerades, mindestens 8" (192 mm)
langes Rohrstück
(stromabwärts) ein mindestens 4" (96 mm) langes
Rohrstück
Abbildung 3.8. Bypass-Startgas-Verrohrung
■ Kontrollieren Sie bitte, dass die Verrohrung allen
anwendbaren Vorschriften und Normen entspricht.
Zündgasventilstrecke (RM1000-RM3000)
Der Zündgasventilstrecke sollte so nah wie möglich an
dem Zündgaseinstellhahn angeschlossen werden.
Rohrleitungsverbindungen
• Um das Entfernen des Brenners zu erleichtern, wird
empfohlen, in der Gasleitung eine Verschraubung
zu installieren.
• Die Verwendung von Schläuchen ist optional.
ANMERKUNG: Schläuche führen zu einem höheren
Druckabfall als Standardrohre. Bitte berücksichtigen Sie
dies, wenn Sie Ihre Gasleitungen dimensionieren.
den
. Für weitere Daten verweisen wir
und nach der Startgasblende
ein.
Hauptgasabsperrventilstrecke
NC
NC
Anmerkung
11
