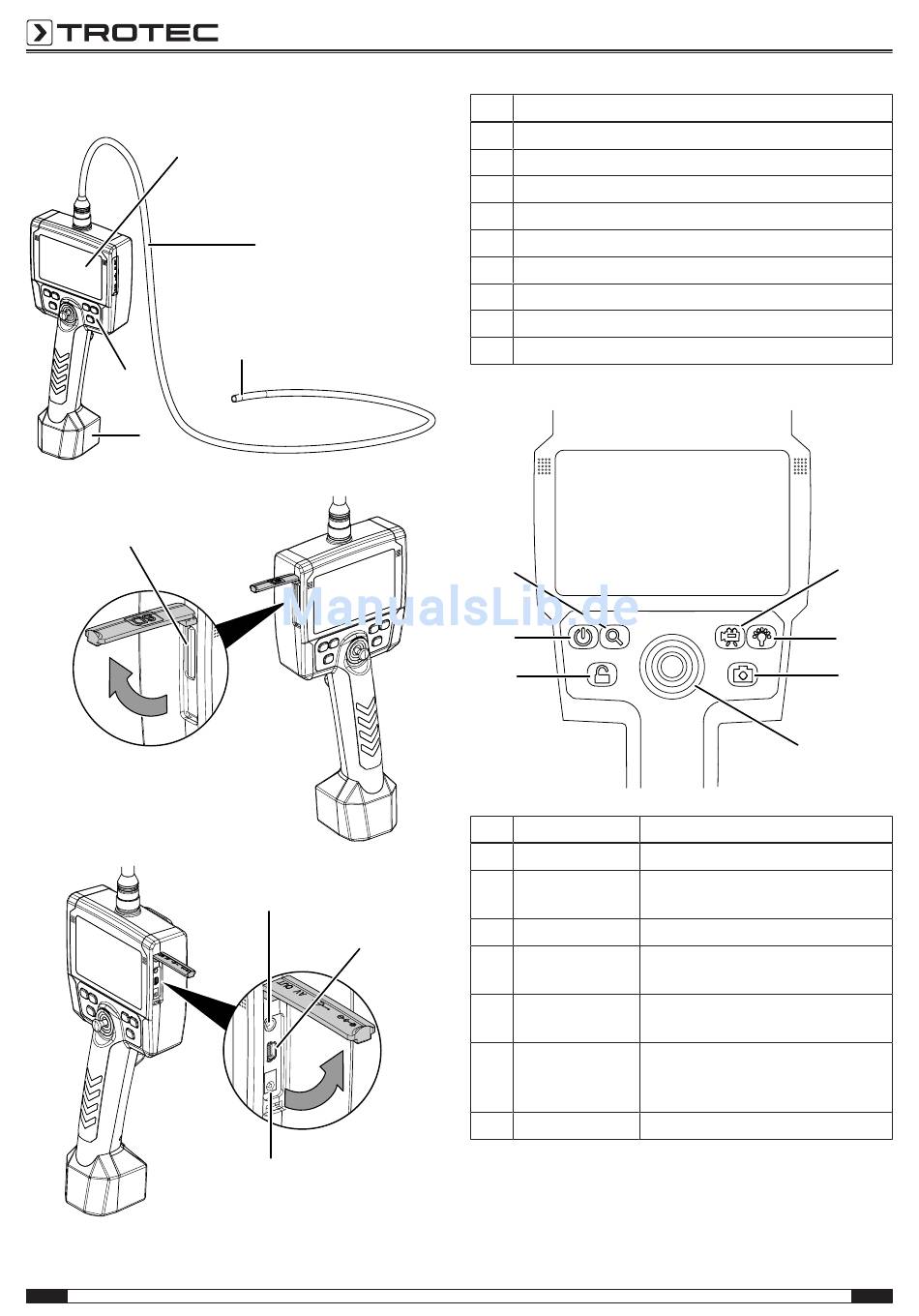

Gerätedarstellung
1
5
4
6
3
2
3
7
8
9
Nr. Bezeichnung
1 Display
2 Sondenstrang
3 vollflexibler Kamerakopf
4 Akku mit Anschluss für Ladegerät/Netzteil
5 Bedienelemente
6 Steckplatz für SD-Karte
7 Audio/Video-Signal Ausgang
8 Anschluss für Mini-USB-Kabel
9 Anschluss für Netzteil
Bedienelemente
16
15
14
Nr. Bezeichnung
10 Video-Taste
11 Helligkeit-Taste
12 Foto-Taste
13 Cursor
14 Schloss-Taste
15 Ein/Aus/Menü/
Zurück-Taste
16 Zoom-Taste
Videoskop VSC3008
13
Bedeutung
Startet oder stoppt Videoaufnahme.
Regelt die Beleuchtungstärke am
Kamerakopf.
Foto aufnehmen
Steuert die Ausrichtung der Kamera
und das Menü.
Arretierung des Kamerakopfes in
bestehender Position
Gerät ein- und ausschalten,
Hauptmenü aufrufen, Menüs
verlassen
Bildschirm heranzoomen (1x, 2x, 3x)
10
11
12
