VSC3008
DE
BETRIEBSANLEITUNG
VIDEOSKOP

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Trotec VSC3008

Inhaltszusammenfassung für Trotec VSC3008

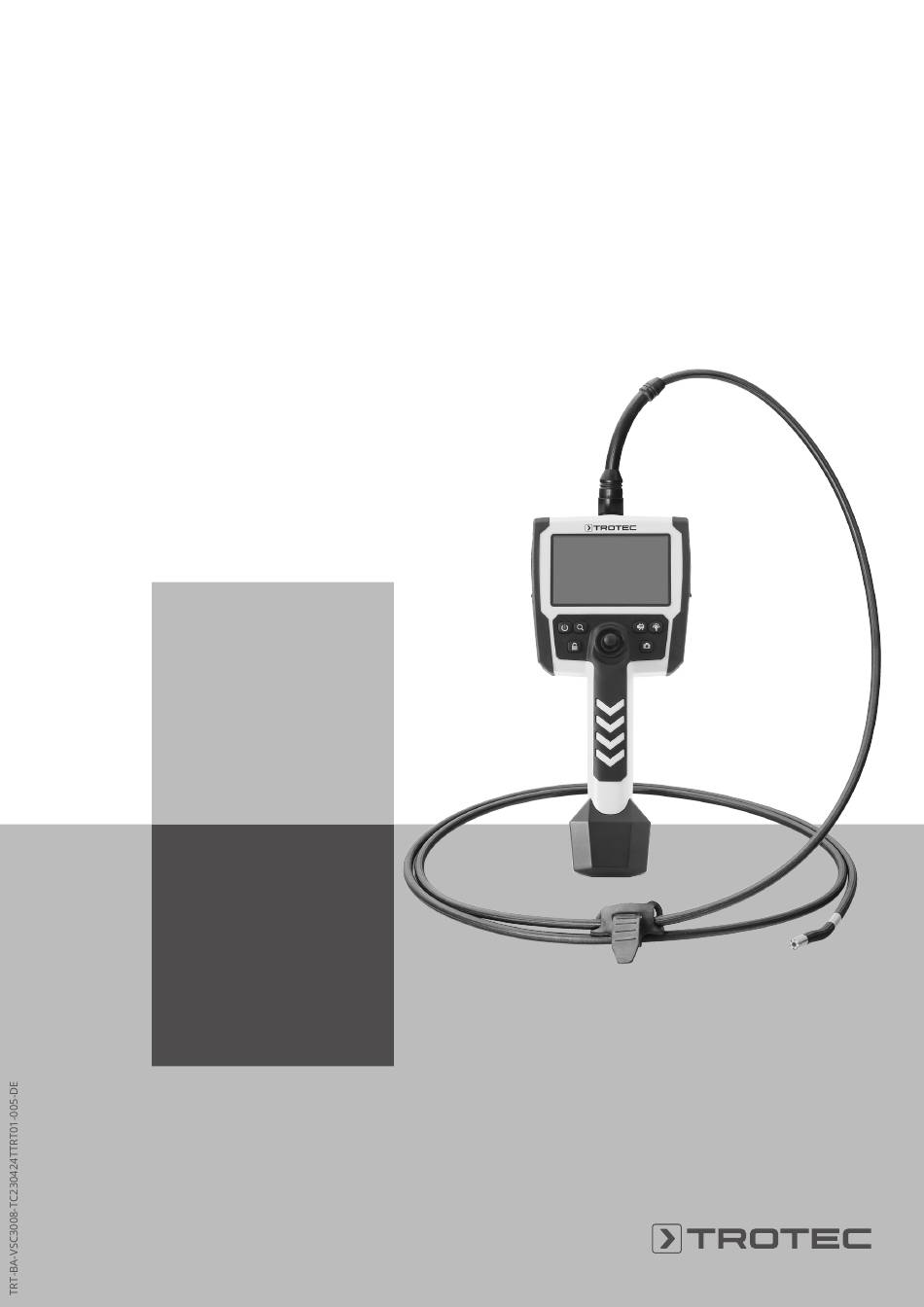

  • Seite 1 VSC3008 BETRIEBSANLEITUNG VIDEOSKOP...

  • Seite 2: Inhaltsverzeichnis

    Hinweise mit diesem Symbol helfen Ihnen, Ihre • Beachten Sie die Lager- und Betriebsbedingungen (siehe Tätigkeiten schnell und sicher auszuführen. Technische Daten). Anleitung beachten Hinweise mit diesem Symbol weisen Sie darauf hin, dass die Anleitung zu beachten ist. Videoskop VSC3008...

  • Seite 3: Bestimmungsgemäße Verwendung

    Kinderhände. Darstellung von Objekten. Um das Gerät bestimmungsgemäß zu verwenden, verwenden Warnung Sie ausschließlich von Trotec geprüftes Zubehör bzw. von Von diesem Gerät können Gefahren ausgehen, wenn es Trotec geprüfte Ersatzteile. von nicht eingewiesenen Personen unsachgemäß oder Eine andere Verwendung als die bestimmungsgemäße nicht bestimmungsgemäß...

  • Seite 4: Informationen Über Das Gerät

    Informationen über das Gerät Gerätebeschreibung Das Gerät VSC3008 dient der Inspektion von verdeckten Maschinenteilen oder schwer bzw. nicht zugänglichen Hohlräumen. Für die Darstellung und das Aufnehmen von Bildern und Videos stehen eine hochauflösende Kamera und ein beweglicher Kamerakopf mit sehr lichtstarker LED-Beleuchtung zu Verfügung.
  • Seite 5 Taste Foto Foto aufnehmen Joystick Ausrichtung der Kamera steuern und das Menü verwenden Taste Sperre Kamerakopf in bestehender Position arretieren oder lösen Taste Ein/Aus Gerät ein- und ausschalten, Hauptmenü aufrufen, Menüs verlassen Taste Zoom Ansicht heranzoomen (1x, 2x, 3x) Videoskop VSC3008...
  • Seite 6 Chinesisch, Japanisch, Koreanisch Software-Funktionen Systemeinstellungen, Videoeinstellungen, Speicherfunktionen Umgebungsbedingungen Temperatur -10 °C bis +50 °C Luftfeuchtigkeit < 90 % RH Schutzart (Gehäuse) IP54 Physikalische Kenndaten Bauweise ABS-Gehäuse mit integrierten Stoßabweisern Abmessungen 410 x 154 x 80 mm Gewicht 960 g (inkl. Akkus) Videoskop VSC3008...

  • Seite 7: Transport Und Lagerung

    Lieferumfang Inbetriebnahme • 1 x Videoskop VSC3008 Akku laden • 1 x Akkupack 5 V DC Vor dem ersten Gebrauch muss der Akku ggf. aufgeladen • 1 x Transportkoffer werden. • 1 x Netzteil/Ladegerät • Zum Aufladen des Akkus kann dieser sich im Gerät •...

  • Seite 8: Bedienung

    4. Schließen Sie die Gummilasche. Sondenstrang aus dem inspizierten Hohlraum herausziehen, um ein Verhaken des Kamerakopfes und damit eine mögliche Beschädigung der Bowdenzüge im Sondenstrang zu vermeiden! Bild aufnehmen 1. Drücken Sie die Taste Foto (12). ð Das Bild wird aufgenommen und gespeichert. Videoskop VSC3008...
  • Seite 9 8. Um einen Ausschnitt einer Bild-Datei zu vergrößern, drücken Sie die Taste Zoom (16). ð In diesem Modus ist eine bis zu dreifache Vergrößerung möglich. 9. Verschieben Sie den vergrößerten Ausschnitt durch Bewegen des Joysticks nach oben/unten bzw. rechts/links an die gewünschte Stelle des Bildes. Videoskop VSC3008...

  • Seite 10: Software

    1. Wählen Sie mit dem Joystick (13) die Option B&W aus. 2. Drücken Sie auf den Joystick, um das Menü für den Schwarz-Weiß-Modus zu öffnen. 3. Wählen Sie mit dem Joystick die gewünschte Einstellung aus. 4. Drücken Sie auf den Joystick, um die Auswahl zu bestätigen. Videoskop VSC3008...
  • Seite 11 Sprache aus. 2. Drücken Sie auf den Joystick, um das Menü für die 4. Drücken Sie auf den Joystick, um die Auswahl zu Anzeige der Symbole zu öffnen. bestätigen. 3. Wählen Sie mit dem Joystick die gewünschte Option aus. Videoskop VSC3008...
  • Seite 12 ð Wählen Sie "ja", um das Update durchzuführen. 4. Drücken Sie auf den Joystick, um die Auswahl zu ð Wählen Sie "nein", um den Vorgang abzubrechen. bestätigen. 4. Drücken Sie auf den Joystick, um die Auswahl zu bestätigen. Videoskop VSC3008...
  • Seite 13 Speichern zu öffnen. 10 Stellen eingegeben haben, um das Eingabefeld zu 3. Wählen Sie mit dem Joystick die gewünschte Einstellung schließen, ohne die Änderungen zu speichern. aus. 4. Drücken Sie auf den Joystick, um die Auswahl zu bestätigen. Videoskop VSC3008...

  • Seite 14: Fehler Und Störungen

    Das Gerät funktioniert nach den Überprüfungen nicht einwandfrei: Batterien und Akkus gehören nicht in den Hausmüll, Li-Ion • Kontaktieren Sie den Trotec Kundendienst. sondern müssen in der Europäischen Union – gemäß Richtlinie 2006/66/EG DES EUROPÄISCHEN PARLAMENTS UND DES Wartung und Reparatur RATES vom 06. September 2006 über Batterien und...
  • Seite 15 Trotec GmbH Grebbener Str. 7 D-52525 Heinsberg +49 2452 962-400 +49 2452 962-200 info@trotec.com www.trotec.com...
