Informationen über das Gerät
Gerätebeschreibung
Der 2-polige Spannungsprüfer dient zur Anzeige von 12 bis
690 V DC und 12 bis 400 V AC. Die Spannungen werden in
8 Bereichen auf einer LED-Anzeige dargestellt und deren
Polarität angezeigt.
Das Gerät darf in Anlagen der Überspannungskategorie
3 (CAT III = Hausinstallationen) eingesetzt werden.
Das Gerät ist zusätzlich mit einer Taschenlampe ausgestattet,
die Spannungsprüfungen an schlecht beleuchteten Stellen
erleichtert.

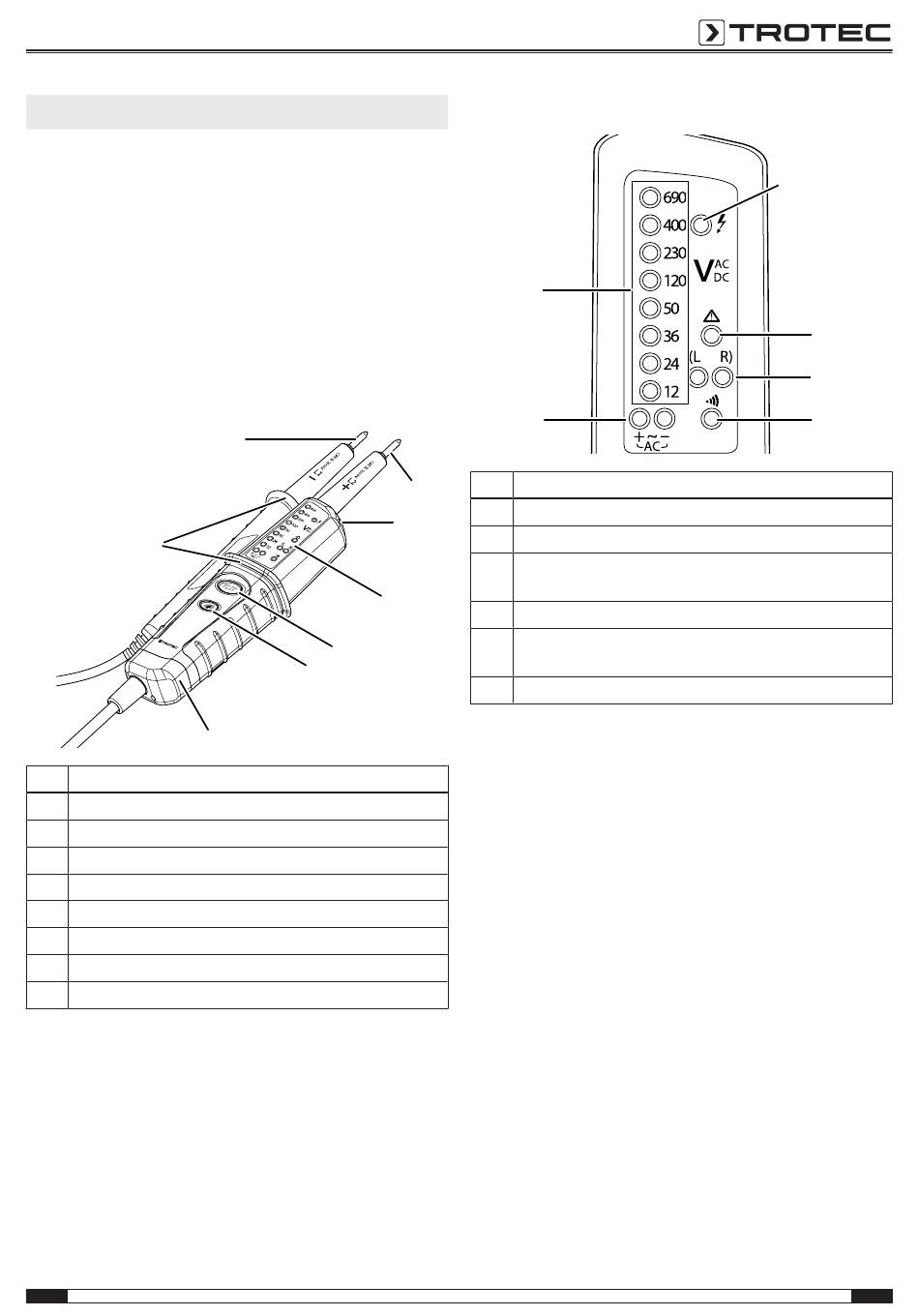

Gerätedarstellung
8
Nr. Bezeichnung
1 Prüfspitze L1 (–)
2 Prüfspitze L2 (+)
3 LED-Taschenlampe
4 Display
5 Autotest-Taste
6 Ein-/Aus-Taste LED-Taschenlampe
7 Batteriefach
8 Berührungsschutz
DE
1
5
6
7
Display
14
13
Nr. Bezeichnung
2
9 Phasenanzeige einpoliger Spannungstest
3
10 Warnanzeige Spannungsmodus
11 Anzeige Drehfeldrichtung linksdrehend (L)
Anzeige Drehfeldrichtung rechtsdrehend (R)
4
12 Anzeige Durchgangsprüfung
13 Polaritätsanzeige AC +
Polaritätsanzeige AC –
14 LED-Anzeigen für Spannungsprüfung
Spannungsprüfer BE20
9
10
11
12
AUTO
TEST
