Sony IPELA SNC-EP580 Installationsanleitung

4-282-057-43 (1)

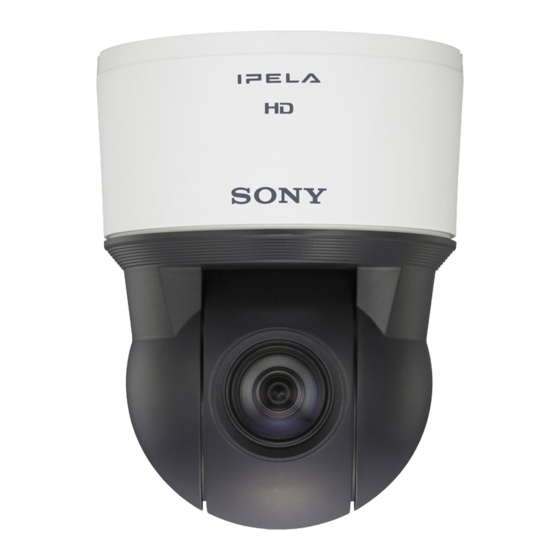

Network Camera
Installationsanleitung
Lesen Sie diese Anleitung vor Inbetriebnahme des Geräts bitte
genau durch und bewahren Sie sie zum späteren Nachschlagen
sorgfältig auf.
SNC-EP580/ER580/EP550/ER550
SNC-EP520/ER520/EP521/ER521
SNC-ZP550/ZR550
 2011 Sony Corporation
Printed in Japan
Überblick
Diese Installationsanleitung enthält Installationshinweise für mehrere
Netzwerkkameratypen: SNC-EP520/EP521/ER520/ER521 sind SD-Modelle,
SNC-EP550/ER550 sind HD-Modelle, SNC-EP580/ER580 sind Full-HD-Modelle
und SNC-ZP550/ZR550 sind HD-Modelle der IPELA HYBRID-kompatible
Kameras.
WARNUNG
Um die Gefahr von Bränden oder elektrischen Schlägen
zu verringern, darf dieses Gerät nicht Regen oder
Feuchtigkeit ausgesetzt werden.
Um einen elektrischen Schlag zu vermeiden, darf
das Gehäuse nicht geöffnet werden. Überlassen Sie
Wartungsarbeiten stets nur qualifiziertem Fachpersonal.
WARNUNG
Eine leicht zugängliche Trennvorrichtung muss in die
Installationsverkabelung des Gebäudes eingebaut sein.
WARNUNG (nur für Installateure)
Vorschriften zur Deckenmontage des Gerätes:
Vergewissern Sie sich nach der Installation, dass die Verbindung in der Lage
ist, einer abwärts gerichteten Kraft vom mindestens 5-fachen Gewicht des
Geräts standzuhalten.
VORSICHT
Das Etikett mit den Betriebsdaten befindet sich auf der Unterseite.
VORSICHT bei einem LAN-Anschluss
Verbinden Sie den LAN-Anschluss aus Sicherheitsgründen nicht mit
Netzwerkgeräten, bei denen die Gefahr von Überspannung besteht.
Der LAN-Anschluss dieses Geräts darf nur mit Geräten verbunden werden,
deren Stromversorgung die Anforderungen für SELV (Safety Extra Low
Voltage = Sicherheitskleinspannung) erfüllt und den Limited Power Source-
Vorschriften gemäß IEC 60950-1 entspricht.
Stromversorgung
Vorsicht beim Betrieb in anderen Ländern
Verwenden Sie eine Stromversorgung mit 24 V Wechselspannung,
die den Anforderungen für SELV (Safety Extra Low Voltage,
Sicherheitskleinspannung) entspricht und mit den Bestimmungen für
Limited Power Source (bescheinigte begrenzte Stromversorgung) gemäß IEC
60950-1 konform ist.
Verwenden Sie Geräte, die mit dem Standard IEEE802.3at konform sind.
Für Kunden in Europa
Der Hersteller dieses Produkts ist Sony Corporation, 1-7-1 Konan, Minato-ku,
Tokyo, Japan.
Der autorisierte Repräsentant für EMV und Produktsicherheit ist Sony
Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Deutschland.
Für Kunden in Europa, Australien und Neuseeland
WARNUNG
Dies ist eine Einrichtung, welche die Funk-Entstörung nach Klasse A besitzt.
Diese Einrichtung kann im Wohnbereich Funkstörungen verursachen; in
diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnahmen
durchzuführen und dafür aufzukommen.
Sollten Funkstörungen auftreten, wenden Sie sich bitte an den nächsten
autorisierten Sony-Kundendienst.
Dieser Apparat darf nicht im Wohnbereich verwendet werden.
ACHTUNG
Die elektromagnetischen Felder bei den speziellen Frequenzen können das
Bild dieser Kamera beeinflussen.
Hinweise zur Verwendung
Vor dem Betrieb
Wenn Sie beim Öffnen der Verpackung feststellen, dass sich
Kondensationsflüssigkeit gebildet hat, schalten Sie die den Strom erst dann ein,
wenn die Kondensationsflüssigkeit verschwunden ist.
Daten und Sicherheit

Da der Dienst internetbasiert ist, besteht das Risiko, dass das Bild oder der
Ton, die Sie überwachen, über das Netzwerk von Dritten angesehen oder
verwendet werden können. Sie sollten beachten, dass die Bilder oder der
Ton, den Sie überwachen, durch das Recht auf Privatsphäre oder andere
Rechte geschützt sind. Die Verantwortung dafür, dass die geltenden Rechte
eingehalten werden, liegt allein bei Ihnen.

Der Zugriff auf die Bilder und den Ton wird nur über einen Benutzernamen
und das Passwort geschützt, das Sie eingerichtet haben. Es erfolgt keine
weitere Authentifizierung und Sie sollten auch nicht annehmen, dass eine
andere schützende Filterung durch den Dienst durchgeführt wird.
 SONY IST NICHT VERANTWORTLICH UND ÜBERNIMMT KEINE HAFTUNG
GEGENÜBER IHNEN ODER EINER ANDEREN PERSON FÜR EINE
UNTERBRECHUNG, EINSTELLUNG ODER AUFHEBUNG DES DIENSTES. DER
DIENST WIRD OHNE MÄNGELGEWÄHR BEREITGESTELLT UND SONY LEHNT
JEGLICHE GARANTIEN, AUSDRÜCKLICH ODER IMPLIZIERT, IM HINBLICK AUF
DEN DIENST AB UND SCHLIESST DIESE AUS, EINSCHLIESSLICH ABER NICHT
BESCHRÄNKT AUF JEGLICHE IMPLIZIERTE GARANTIE DER MARKTGÄNGIGKEIT,
EIGNUNG FÜR EINEN BESTIMMTEN ZWECK ODER DASS DAS GERÄT
STÖRUNGSFREI ODER FORTLAUFEND VERWENDET WERDEN KANN.

Führen Sie immer eine Probeaufnahme aus, und bestätigen Sie, dass die
Aufnahme erfolgreich war. SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER
ART, EINSCHLIESSLICH ABER NICHT BEGRENZT AUF KOMPENSATION ODER
ERSTATTUNG, AUFGRUND VON FEHLFUNKTION DIESES GERÄTS ODER SEINER
DATENTRÄGER, EXTERNEN SPEICHERSYSTEMEN ODER JEGLICHEN ANDEREN
DATENGRÄGERN ODER SPEICHERSYSTEMEN ZUR AUFNAHME VON INHALTEN
JEDER ART ÜBERNEHMEN.

Bestätigen Sie vor dem Gebrauch immer, dass das Gerät richtig arbeitet.
SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART, EINSCHLIESSLICH
ABER NICHT BEGRENZT AUF KOMPENSATION ODER ERSTATTUNG, AUFGRUND
VON VERLUST VON AKTUELLEN ODER ERWARTETEN PROFITEN DURCH
FEHLFUNKTION DIESES GERÄTS ODER AUS JEGLICHEM ANDEREN GRUND,
ENTWEDER WÄHREND DER GARANTIEFRIST ODER NACH ABLAUF DER
GARANTIEFRIST, ÜBERNEHMEN.

Sollten Sie Daten durch die Benutzung dieses Gerätes verlieren, übernimmt
SONY keine Verantwortung für die Wiederherstellung der Daten.
Persönliche Daten
Anhand der von dem System mit diesem Gerät aufgenommen Bilder können
Einzelpersonen identifiziert werden; diese fallen daher unter die Bestimmungen
in „Personal Information" (Persönliche Daten) des „Act on the Protection of
Personal Information" (Regelungen zum Schutz persönlicher Daten). Halten Sie
sich beim Umgang mit den Videodaten an die geltenden Gesetze.

Auch die mit diesem Produkt aufgezeichneten Informationen können
„Personal Information" (persönliche Daten) beinhalten. Bei der Entsorgung,
Übertragung, Reparatur oder in anderen Fällen, in denen dieses Produkt
oder Speichermedien an Dritte weitergegeben werden, ist größte Sorgfalt zu
wahren.
Betriebs- und Lagerungsumgebung
Betreiben oder lagern Sie die Kamera ebenfalls nicht unter folgenden
Umgebungsbedingungen, da dies zu einer Fehlfunktion führen kann.
 Orte mit extremer Hitze oder Kälte
 Orte, die längere Zeit direktem Sonnenlicht ausgesetzt sind, oder in der Nähe
einer Wärmequelle (z.B. Heizkörper)

Orte in der Nähe starker Magnetfelder

Orte in der Nähe von Quellen starker elektromagnetischer Strahlung wie z. B.
Radio- oder Fernsehsender

Orte, die Vibrationen oder Erschütterungen ausgesetzt sind
 Orte mit hoher Luftfeuchtigkeit oder Staubbelastung
 Orte, die Regenwasser ausgesetzt sind
Ventilation
Um einen Wärmestau zu verhüten, darf die Luftzirkulation um die Kamera nicht
blockiert werden.
Stromversorgung

Die Stromversorgung erfolgt über ein Netzwerkkabel, wenn die Kamera mit
HPoE (High-Power-over-Ethernet) betrieben wird.

Verwenden Sie ein STP/UTP-Netzwerkkabel der Kategorie 5.

Die Verwendung eines beschädigten Netzwerkkabels kann zur Gefahr eines
Brandes oder eines Stromschlags führen.
Transport

Schalten Sie das Gerät beim Transport stets aus.

Wenn die Kamera transportiert werden soll, verwenden Sie ihre
Originalverpackung oder gleichwertiges Verpackungsmaterial.
Reinigung
 Verwenden Sie ein Gebläse, um Staub vom Objektiv zu entfernen.

Reinigen Sie die Oberflächen der Kamera mit einem weichen, trockenen Tuch.
Um hartnäckige Schmutzflecken zu entfernen, feuchten Sie ein weiches Tuch
mit etwas Reinigungslösung an, und wischen Sie anschließend mit einem
trockenen Tuch nach.
 Verwenden Sie keine flüchtigen Lösungsmittel wie Alkohol, Benzin oder
Verdünnung, da diese die Gehäuseoberfläche angreifen könnten.
Wenden Sie sich bitte an den Händler, bei dem Sie das Gerät gekauft haben,
oder an einen autorisierten Sony-Händler, wenn es zu Problemen kommt oder
Anomalien auftreten.
Hinweis zu Laserstrahlen
Laserstrahlen können Bildsensoren beschädigen. Gehen Sie mit Bedacht vor und
setzen Sie die Oberfläche eines Bildsensors keiner Strahlung eines Laserstrahls in
einer Umgebung aus, in der ein Laserstrahlgerät verwendet wird.
SD-Karte
In den folgenden Fällen können die Daten, die auf die SD-Karte geschrieben
wurden, beschädigt oder gelöscht werden:

Die SD-Karte wurde aus dem Gerät entfernt oder das Gerät wurde
ausgeschaltet, während auf die SD-Karte zugegriffen wurde.

Die SD-Karte hat das Ende ihrer Nutzungsdauer erreicht.
 Die SD-Karte wurde beschädigt, da sie fallen gelassen wurde usw.
 Die SD-Karte wurde nicht richtig in das Gerät eingesetzt.
Sony ist nicht verantwortlich für Schäden oder entgangene Einnahmen aufgrund
von verlorenen Daten.
Kameraeinstellungen
DynaView(WDR) ist nicht verfügbar, wenn die Langzeitbelichtung verwendet
wird.
Die Belichtungskorrektur-Funktion ist nicht verfügbar, wenn DynaView(WDR)
verwendet wird.

Bildsensor-spezifische Phänomene
Die folgenden Phänomene, die bei Bildern auftreten können, sind typisch für
Bildsensoren. Sie stellen keine Fehlfunktion dar.
Weiße Flecken
Obwohl Bildsensoren mit Präzisionstechnologie gefertigt werden, können in
seltenen Fällen kleine weiße Flecken auf dem Bildschirm erscheinen, die durch
kosmische Strahlungseinflüsse usw. hervorgerufen werden. Dies ist durch das
Funktionsprinzip von Bildsensoren bedingt und stellt keine Fehlfunktion dar.
Diese weißen Flecken treten vornehmlich in folgenden Fällen auf:
- bei Betrieb mit hoher Umgebungstemperatur
- bei erhöhter Verstärkung (höherer Empfindlichkeit)
- bei Verwendung langer Verschlusszeiten
Vertikale Lichtspuren (SNC-EP521/EP520/ER521/ER520)
Wenn Sie ein extrem helles Objekt wie einen Scheinwerfer oder Blitz aufnehmen,
werden ggf. vertikale Spuren auf dem Bildschirm wiedergegeben oder das Bild
verzerrt.
Aliasing
Beim Aufnehmen von feinen Mustern, Streifen oder Linien erscheinen diese
möglicherweise gezackt oder flimmernd.
Informationen zu den mitgelieferten Anleitungen
Installationsanleitung (dieses Dokument)
Diese Installationsanleitung erläutert die Bezeichnungen und Funktionen
der Teile und Bedienungselemente der Network Camera, enthält
Anschlussbeispiele und erläutert die Einrichtung der Kamera. Bitte lesen Sie die
Installationsanleitung vor der Inbetriebnahme durch.
Bedienungsanleitung (auf der CD-ROM enthalten)
Die Bedienungsanleitung erläutert die Einrichtung der Kamera und die
Steuerung der Kamera über einen Web-Browser.
Nachdem Sie die Kamera ordnungsgemäß installiert und angeschlossen
haben, können Sie mit der Inbetriebnahme gemäß dieser Bedienungsanleitung
beginnen.
Verwenden der Anleitungen auf der CD-ROM
Die mitgelieferte CD-ROM enthält die Bedienungsanleitungen für dieses Gerät
im PDF-Format (in Japanisch, Englisch, Französisch, Deutsch, Spanisch, Italienisch
und Chinesisch).
Vorbereitungen
Adobe Reader ab Version 6.0 muss auf Ihrem Computer installiert sein, um die
auf der CD-ROM enthaltene Bedienungsanleitung verwenden zu können.
Wenn Adobe Reader nicht installiert ist, können Sie das Programm von der
folgenden URL herunterladen: http://www.adobe.com/
Lesen der Anleitung auf der CD-ROM
1
Legen Sie die CD-ROM in Ihr CD-ROM-Laufwerk ein.
In Ihrem Web-Browser wird automatisch eine Titelseite angezeigt.
Wird diese nicht automatisch im Web-Browser angezeigt, doppelklicken Sie
auf die Datei index.htm auf der CD-ROM.
2
Wählen Sie die Anleitung aus, die Sie lesen möchten, und klicken Sie
darauf.
Dadurch wird die PDF-Datei der Anleitung geöffnet.
Wenn Sie auf einen Eintrag im Inhaltsverzeichnis klicken, können Sie zur
entsprechenden Seite springen.
Hinweise
 Je nach Version von Adobe Reader werden die Dateien möglicherweise nicht
richtig dargestellt. Installieren Sie in diesem Fall die aktuellste Version, die Sie
von der oben unter „Vorbereitungen" erwähnten URL herunterladen können.
 Wenn Sie die CD-ROM nicht mehr besitzen, oder wenn sie beschädigt ist,
können Sie Ersatz bestellen. Wenden Sie sich an den für Sie zuständigen
Servicevertreter von Sony.
Smartphone viewer
Dieses Produkt ist mit einem Smartphone viewer ausgestattet.
Mit dem Smartphone viewer können Sie das Bild einer Netzwerkkamera mit
Ihrem Smartphone anzeigen und diese Kamera schwenken, neigen und bei der
Kamera einen Zoom durchführen.
Ausführliche Informationen finden Sie unter „Smartphone viewer
Bedienungsanleitung" unter der folgenden URL:
http://www.sony.net/ipela/snc
Position und Funktion der Komponenten
 Objektiv
 Kamerakopf
  LAN-Anschluss (Netzwerk, RJ-45)
Schließen Sie hier ein 10BASE-T- oder 100BASE-TX-Netzwerk mit einem
Netzwerkkabel (UTP, Kategorie 5) an.
Wenn ein HPoE-System zum Betrieb der Kamera verwendet wird, schließen
Sie an diesen Anschluss ein Leistungsversorgungsgerät an. Die PoE-
Stromversorgungsfunktion steht bei der SNC-ZP550/ZR550 nicht zur
Verfügung, wenn der Netzwerkwechselschalter auf SLOC eingestellt ist.
Ausführliche Informationen finden Sie in der Bedienungsanleitung des
Leistungsversorgungsgerätes.
* HPoE: High-Power-over-Ethernet, IEEE802.3at-konform.
 Typenschild der Produktspezifikationen
Auf diesem Typenschild finden Sie die Modellbezeichnungen und die
Nennspezifikationen.
 SD-Speicherkartensteckplatz
Dieser Steckplatz wird für eine optionale SD-Speicherkarte verwendet.
Die von der Kamera erfassten Bilder können auf einer eingesetzten
Speicherkarte gespeichert werden. Achten Sie darauf, dass die bedruckte
Seite einer Speicherkarte und das Schild mit den Produktspezifikationen
in die gleiche Richtung weisen, und führen Sie die Karte dann fest in den
Steckplatz ein. ()
Dieses Gerät unterstützt nur Speicherkartenformate, die mit den SD/SDHC-
Standards kompatibel sind.
Hinweis
Informationen zu von Sony erprobten SD-Speicherkarten erhalten Sie von
Ihrem autorisierten Sony-Händler.
  (Mikrofoneingangs-) Anschluss (Minibuchse, monaural)
Schließen Sie hier ein handelsübliches Mikrofon an.
  (Line-Ausgangs-) Anschluss (Minibuchse, monaural)
Schließen Sie hier einen im Handel erhältlichen Lautsprecher mit integriertem
Verstärker an.
 Integriertes Sicherungsdrahtseil
Das Sicherungsdrahtseil verhindert ein Herunterfallen der Kamera.
 Netzwerkwechselschalter (SNC-ZP550/ZR550)
Wechseln Sie mit diesem Schalter zwischen einer Netzwerkverbindung mit
einem LAN-(Netzwerk)-Anschluss (RJ-45) und einer Netzwerkverbindung
über ein Koaxialkabel.
Drücken Sie die vorgestanzte
Lasche nach unten, wenn
Sie die Kabel von der
Kameraseite bündeln.
 SLOC-Anschluss (IP-Koaxialübertragung/Videoausgang)
(SNC-ZP550/ZR550)
Verwenden Sie diesen Anschluss, wenn Sie das Gerät über ein
Koaxialkabel mit einem Netzwerk verbinden. Verwenden Sie diesen
Anschluss zur Ausgabe von Composite-Videosignalen mit diesem Gerät.
Stellen Sie den Netzwerkwechselschalter bei Ausgabe eines Composite-
Signals auf LAN.
Eine Verbindung zu kompatibler Ausrüstung ist notwendig, wenn mit
einem Koaxialkabel eine Verbindung zu einem Netzwerk hergestellt wird.
Einzelheiten zur Verbindung finden Sie in den Bedienungsanleitungen
der Geräte auf der Empfangsseite.
Hinweis
Abhängig von den Einstellungen für das Videoformat und die
Bildgröße wird das ausgegebene Analogbild möglicherweise nicht
richtig dargestellt.

Das Bild wird möglicherweise in der horizontalen und/oder vertikalen
Ebene nicht richtig dargestellt.

Das Bild kann reduziert werden.
 AC 24 V-Anschluss (Netzeingang)
Verwenden Sie das mitgelieferte Stromversorgungskabel, um eine
Verbindung zum Stromversorgungssystem (24 V Wechselspannung)
herzustellen.
 NETZWERK-Anzeige (grün/orange)
Die Anzeige leuchtet oder blinkt, wenn die Kamera ans Netzwerk
angeschlossen ist. Die Anzeige leuchtet nicht, wenn die Kamera nicht ans
Netzwerk angeschlossen ist.
Wenn 100BASE-TX angeschlossen ist, leuchtet die Anzeige grün. Wenn
10BASE-T angeschlossen ist, leuchtet die Anzeige orange.
Die Anzeige leuchtet auch dann grün, wenn SLOC
(IP-Koaxialübertragung) ausgewählt wird. (SNC-ZP550/ZR550)
 STROM-Anzeige (grün)
Wenn die Kamera mit Strom versorgt wird, wird eine interne
Systemprüfung ausgeführt. Die Anzeige leuchtet, wenn die Kamera
ordnungsgemäß funktioniert.
 I/O E/A-Anschluss (Eingang/Ausgang)
Verfügt über zwei Sensoreingänge und einen Alarmausgang.
Stift-Nr. Stift-Name
1 Alarmeingang 2
2 ERDUNG
3 Alarmeingang 1
4 ERDUNG
5 Alarmausgang+
6 Alarmausgang
Hinweis
Einzelheiten zu den Funktionen und Einstellungen finden Sie auf der
Bedienungsanleitung der mitgelieferten CD-ROM.
 BNC-Kabel (angebracht, ab Werk angeschlossen) (SNC-ZP550/ZR550)
Gibt SLOC-Signale (IP-Koaxialübertragung) und Videosignale aus.
 Schalter zum Zurücksetzen
Die Kamera kann auch auf die werkseitigen Einstellungen zurückgesetzt
werden, indem Sie das Gerät einschalten, während Sie den Schalter zum
Zurücksetzen mit einer Nadel/Büroklammer drücken.
 Kabelabdeckung
Drücken Sie die vorgestanzte Lasche  nach unten, um die Kabel von
der Kameraseite zu bündeln.
(Fortsetzung auf der Rückseite)


Produktspezifikationen-Typenschild
Bedruckte Seite (der SD-Speicherkarte)
–
