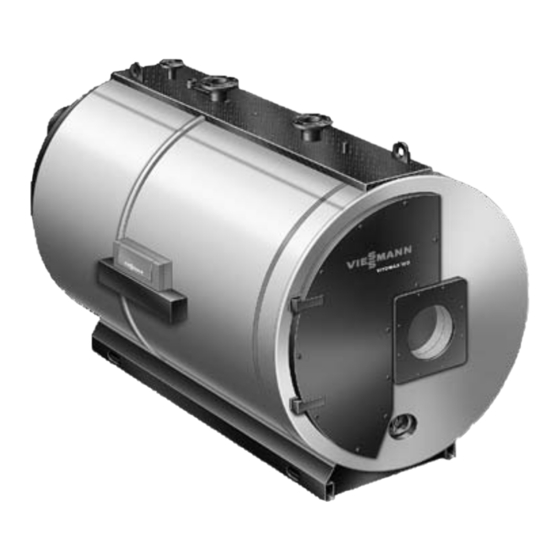

Bedienungs und Serviceanleitung für die Fachkraft Vitomax 100 Typ M155 Öl /Gas Kessel Nenn Wärmeleistung 650 bis 2 000 kW VITOMAX 100 Bitte aufbewahren! 5681 472 9/2002...
Bauteilen mit sicherheitstechnischer Arbeiten am Gerät Funktion sind unzulässig. Montage, Erstinbetriebnahme, Bei Austausch müssen die passenden Inspektion, Wartung und Instand Original Einzelteile von Viessmann setzung müssen von autorisierten oder gleichwertige, von Viessmann Fachkräften (Heizungsfachbetrieb/ freigegebene Einzelteile verwendet Vertragsinstallationsunternehmen) werden.
Inhalt Inhaltsverzeichnis Seite Allgemeine Informationen Sicherheitshinweise ....................... Fertigstellungsanzeige .
Seite 4
Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte Erstinbetriebnahme, Inspektion und Wartung Weitergehende Hinweise zu den Arbeitsschritten siehe jeweils angegebene Seite. Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite 1. Anlage in Betrieb nehmen ............2.
Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte Erstinbetriebnahme, Inspektion u. Wartung (Forts.) Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite 20. Wärmedämmung prüfen 21. Belüftung des Aufstellraumes prüfen 22. Abgasrohr auf Dichtheit prüfen 23. Nebenluftvorrichtung (falls vorhanden) prüfen 24.
Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten Anlage in Betrieb nehmen Angaben des Brenner 11. Kessel mit kleiner Wärmeleistung herstellers und zum Zubehör in Betrieb nehmen und langsam auf die vorgesehene Betriebs 1. Prüfen, ob die Wirbulatoren (falls temperatur hochfahren.
Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Anlage außer Betrieb nehmen ¨ Sicherheitshinweis! 1. Absperrventile der Ölleitungen (an Wasserseitige Anschlüsse sowie Tank und Filter) bzw. Gasabsperr Besichtigungsöffnungen dürfen nur hahn schließen. geöffnet werden, wenn der Kessel drucklos ist. 2.
Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Wartungshinweise Die Wartung einer Kesselanlage Wir empfehlen den Einsatz eines ist durch die TRD Vorschriften Abgasthermometers. vorgeschrieben. Eine Abgastemperaturüberwachung gibt Aufschluss über veränderte Wir empfehlen Ihnen, Ihre Kessel Brennereinstellung und den anlage regelmäßig warten zu lassen, Verschmutzungsgrad des Kessels.
Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Brenner abbauen 1. Bei Gas Gebläsebrenner: Gasanschlussrohr abbauen. 2. Schrauben A am Brennerflansch B lösen und Brenner mit Brenner flansch abnehmen. Reinigungstür öffnen Schrauben C an Reinigungstür D lösen und Reinigungstür aufklappen.
Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Reinigungsdeckel und Brennkammerdeckel öffnen 1. Reinigungsdeckel F abbauen. 2. Brennkammerdeckel E H bei 650 kW: abbauen, H ab 1000 kW: aufschwenken. Wirbulatoren herausziehen und reinigen Wirbulatoren G ohne Gewalt anwendung herausziehen; dabei den Wirbulatorenzieher vom Reinigungsgerät benutzen.
Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Heizfläche, Abgasabzug und Abgasrohr reinigen 1. Zug H, Brennkammer I und Umlenkkammer mit der Bürste reinigen und Verbrennungsrück stände entfernen. 2. Verbrennungsrückstände aus Abgasrohr und Abgasabzug entfernen. Wirbulatoren einschieben, Reinigungstür schließen, Brenn kammerdeckel und Reinigungsdeckel anschrauben 1.
Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Wasserraum auf Ablagerungen prüfen 1. Kessel vollständig entleeren. 2. Wasserraum reinigen (Spritzwasser spülung) und Ablagerungen über das Abschlammventil und die Entleerung entfernen. Bei festen Ablagerungen, die sich nicht durch Abspritzen entfernen lassen, eine chemische Reinigung mit zugege benen Steinlösemitteln durchführen.
Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Sicherheitsventil prüfen Betriebsüberdruck auf Ansprechüber druck erhöhen oder bei Erreichen von 85 % des Ansprechüberdruckes von Hand anlüften. Angaben des Herstellers Alle wasserseitigen Anschlüsse sowie die Besichtigungsöffnungen nach dem Befüllen des Kessels auf Dichtheit prüfen Nach jedem Öffnen der Besichtigungs öffnungen: 1.
Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Wasserbeschaffenheit prüfen Richtwerte siehe Seite 17. Die Menge des Ergänzungswassers und die jeweilige Konzentration an Calciumhydrogenkarbonat [Ca(HCO ] in Tabelle eintragen. Wasser Datum Füll Ergän Zähler Gesamt Konzen aufbereitung wasser zungs stand wasser...
Seite 15
Erstinbetriebnahme, Inspektion und Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Brenner einregulieren Angaben des Brenner herstellers Bei der Einregulierung Mindest Wärmeleistung beachten. Die Mindest Wärmeleistung für die Grundlaststufe den Schornsteinver hältnissen entsprechend einstellen.
Seite 16
Störungsbehebung Diagnose Störung/ Störungsursache Maßnahme Verhalten der Anlage Brenner läuft nicht an Keine Spannung vor Hauptschalter einschalten handen Sicherheitskette hat Sicherheitseinrichtung ausgelöst prüfen Brennerstörlampe Entstörknopf am Brenner leuchtet auf steuergerät drücken Brennstoffzufuhr unter Absperrarmaturen in brochen der Brennstoffleitung und Filter öffnen Sonstige Störungen nach Anweisung des Brenner herstellers beheben Sauerstoffkorrosion...
Anhang Anforderungen an die Wasserbeschaffenheit Heizungsanlagen mit bestimmungsgemäßen Betriebstemperaturen bis 100 ºC (VDI 2035) Anforderungen an das Heizwasser Heizkessel Calciumhydrogen Maximal zulässige Füll und gesamtleistung karbonat Konzentration Ergänzungswassermenge der Anlage [Q [Ca(HCO ] des Füll und Ergänzungswassers 350 kW < Q x 1 000 kW Ca (HCO x 1,5 mol/m ] = dreifaches...
Seite 18
Anhang Anforderungen an die Wasserbeschaffenheit (Fortsetzung) salzarm salzhaltig mS/cm El. Leitfähigkeit bei 25 ºC 10 bis 30 > 30 bis 100 > 100 bis 1500 Allg. Anforderungen klar, ohne Sedimente pH Wert bei 25 ºC 9 10 9 10,5 9 10,5 *2, *3 Sauerstoff (O mg/Liter...
Anhang Konformitätserklärung Wir, die Viessmann Werke GmbH & Co D 35107 Allendorf, erklären in alleiniger Verantwortung, dass das Produkt Vitomax 100 mit den folgenden Normen Gemäß den Bestimmungen der übereinstimmt: Richtlinien EN 267 73/ 23/EWG EN 676 89/336/EWG EN 50 082 1...
