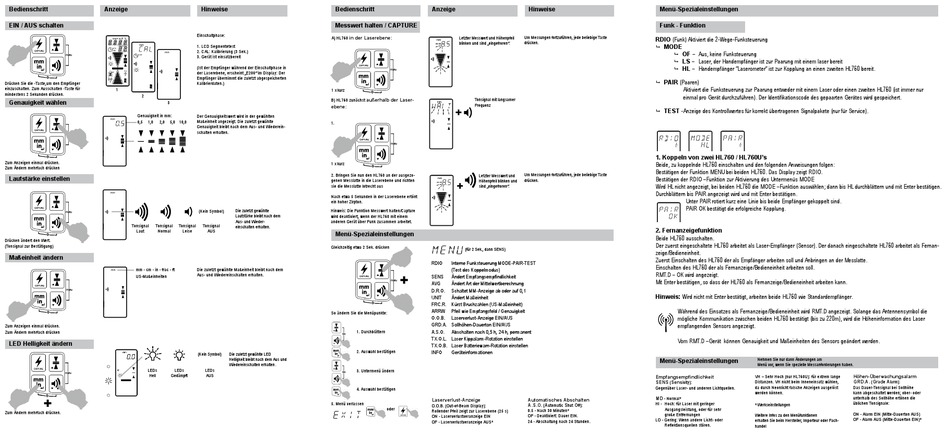

Bedienschritt Anzeige
EIN / AUS schalten
Drücken Sie die -Taste,um den Empfänger
einzuschalten. Zum Ausschalten -Taste für
1
mindestens 2 Sekunden drücken.
2
Genauigkeit wählen
3
Genauigkeit in mm:
0,5 1,0 2,0 5,0 10,0
Zum Anzeigen einmal drücken.
Zum Ändern mehrfach drücken
Lautstärke einstellen
Tonsignal Tonsignal Tonsignal
Laut Normal Leise
Drücken ändert den Wert.
(Tonsignal zur Bestätigung)
Maßeinheit ändern
mm - cm - in - frac - ft
US-Maßeinheiten
Zum Anzeigen einmal drücken.
Zum Ändern mehrfach drücken
LED Helligkeit ändern
LEDs LEDs
Hell Gedämpft
+
Zum Ändern mehrfach drücken.
Hinweise Bedienschritt
Messwert halten / CAPTURE
Einschaltphase:
A) HL760 in der Laserebene:
1. LCD Segmentetest
2. CAL: Kalibrierung (3 Sek.)
3. Gerät ist einsatzbereit
(Ist der Empfänger während der Einschaltphase in
der Laserebene, erscheint „E200" im Display: Der
Empfänger übernimmt die zuletzt abgespeicherten
Kalibrierdaten.)
1 x kurz
B) HL760 zunächst außerhalb der Laser-
ebene:
Der Genauigkeitswert wird in der gewählten
Maßeinheit angezeigt. Die zuletzt gewählte
1.
Genauigkeit bleibt nach dem Aus- und Wiederein-
schalten erhalten.
1 x kurz
2. Bringen Sie nun den HL760 an der ausgezo-
genen Messlatte in die Laserebene und richten
sie die Messlatte lotrecht aus
Nach etwa 5 Sekunden in der Laserebene ertönt
ein hoher Zirpton.
(Kein Symbol) Die zuletzt gewählte Hinweis: Die Funktion Messwert halten/Capture
Lautstärke bleibt nach dem
wird deaktiviert, wenn der HL760 mit einem
Aus- und Wieder- anderen Gerät über Funk zusammen arbeitet.
Tonsignal
einschalten erhalten.
AUS
Menü-Spezialeinstellungen
Gleichzeitig etwa 2 Sek. drücken
Die zuletzt gewählte Maßeinheit bleibt nach dem
Aus- und Wiedereinschalten erhalten.
So ändern Sie die Menüpunkte:
1. Durchblättern
2. Auswahl bestätigen
(Kein Symbol) Die zuletzt gewählte LED
Helligkeit bleibt nach dem Aus und
Wiedereinschalten erhalten.
LEDs
3. Untermenü ändern
AUS
4. Auswahl bestätigen
5. Menü verlassen
Anzeige Hinweise
Um Messungen fortzuführen, jede beliebige Taste
Letzter Messwert und Höhenpfeil
blinken und sind „eingefroren". drücken.
Tonsignal mit langsamer
Frequenz
+
Um Messungen fortzuführen, jede beliebige Taste
Letzter Messwert und
Höhenpfeil blinken und drücken.
+
sind „eingefroren".
(für 2 Sek., dann SENS)
RDIO Interne Funksteuerung MODE-PAIR-TEST
(Test des Koppelmodus)
+
SENS Ändert Empfangsempfindlichkeit
AVG Ändert Art der Mittelwertberechnung
D.R.O. Schaltet MM-Anzeige ab oder auf 0,1
UNIT Ändert Maßeinheit
FRC.R. Kürzt Bruchzahlen (US-Maßeinheit)
ARRW Pfeil wie Empfangsfeld / Genauigkeit
O.O.B. Laserverlust-Anzeige EIN/AUS
GRD.A. Sollhöhen-Dauerton EIN/AUS
A.S.O. Abschalten nach 0,5 h, 24 h, permanent
TX.O.L. Laser Kippalarm-Rotation einstellen
TX.O.B. Laser Batteriewarn-Rotation einstellen
INFO Geräteinformationen
Automatisches Abschalten
Laserverlust-Anzeige
A.S.O. (Automatic Shut Off):
O.O.B. (Out-of-Beam Display):
oder
Rollender Pfeil zeigt zur Laserebene (25 s) 0.5 - Nach 30 Minuten*
OF - Deaktiviert: Dauer EIN.
ON - Laserverlustveranzeige EIN
24 - Abschaltung nach 24 Stunden.
OF - Laserverlustveranzeige AUS*
Menü-Spezialeinstellungen
Funk - Funktion
RDIO (Funk) Aktiviert die 2-Wege-Funksteuerung
MODE

OF – Aus, keine Funksteuerung

LS – Laser, der Handempfänger ist zur Paarung mit einem laser bereit

HL – Handempfänger "Laserometer" ist zur Kopplung an einen zweiten HL760 bereit.

PAIR (Paaren)

Aktiviert die Funksteuerung zur Paarung entweder mit einem Laser oder einen zweiten HL760 (ist immer nur
einmal pro Gerät durchzuführen). Der Identifikationscode des gepaarten Gerätes wird gespeichert.
TEST - Anzeige des Kontrollwertes für korrekt übertragenen Signalpakete (nur für Service).

1. Koppeln von zwei HL760 / HL760U's
Beide, zu koppelnde HL760 einschalten und den folgenden Anweisungen folgen:
Bestätigen der Funktion MENU bei beiden HL760. Das Display zeigt RDIO.
Bestätigen der RDIO –Funktion zur Aktivierung des Untermenüs MODE
Wird HL nicht angezeigt, bei beiden HL760 die MODE –Funktion auswählen; dann bis HL durchblättern und mit Enter bestätigen.
Durchblättern bis PAIR angezeigt wird und mit Enter bestätigen.
Unter PAIR rotiert kurz eine Linie bis beide Empfänger gekoppelt sind.
PAIR OK bestätigt die erfolgreiche Kopplung.
2. Fernanzeigefunktion
Beide HL760 ausschalten.
Der zuerst eingeschaltete HL760 arbeitet als Laser-Empfänger (Sensor). Der danach eingeschaltete HL760 arbeitet als Fernan-
zeige/Bedieneinheit.
Zuerst Einschalten des HL760 der als Empfänger arbeiten soll und Anbringen an der Messlatte.
Einschalten des HL760 der als Fernanzeige/Bedieneinheit arbeiten soll.
RMT.D – OK wird angezeigt.
Mit Enter bestätigen, so dass der HL760 als Fernanzeige/Bedieneinheit arbeiten kann.
Hinweis: Wird nicht mit Enter bestätigt, arbeiten beide HL760 wie Standardempfänger.
Während des Einsatzes als Fernanzeige/Bedieneinheit wird RMT.D angezeigt. Solange das Antennensymbol die
mögliche Kommunikation zwischen beiden HL760 bestätigt (bis zu 220m), wird die Höheninformation des Laser
empfangenden Sensors angezeigt.
Vom RMT.D –Gerät können Genauigkeit und Maßeinheiten des Sensors geändert werden.
Nehmen Sie nur dann Änderungen am
Menü-Spezialeinstellungen
Menü vor, wenn Sie spezielle Messanforderungen haben.
Empfangsempfindlichkeit VH – Sehr Hoch (nur HL760U): für extrem lange
Distanzen. VH nicht beim Inneneinsatz wählen,
SENS (Sensivity):
da durch Neonlicht falsche Anzeigen ausgelöst
Gegenüber Laser- und anderen Lichtquellen.
werden können.
MD - Normal*
HI - Hoch: für Laser mit geringer
* Werkseinstellungen
Ausgangsleistung, oder für sehr
große Entfernungen Weitere Infos zu den Menüfunktionen
LO - Gering: Wenn andere Licht- oder
erhalten Sie beim Hersteller, Importeur oder Fach-
Reflektionsquellen stören. handel
Höhen-Überwachungsalarm
GRD.A. (Grade Alarm):
Das Dauer-Tonsignal bei Sollhöhe
kann abgeschaltet werden; ober- oder
unterhalb des Sollhöhe ertönen die
üblichen Tonsignale:
ON - Alarm EIN (Mitte-Dauerton AUS)
OF - Alarm AUS (Mitte-Dauerton EIN)*
