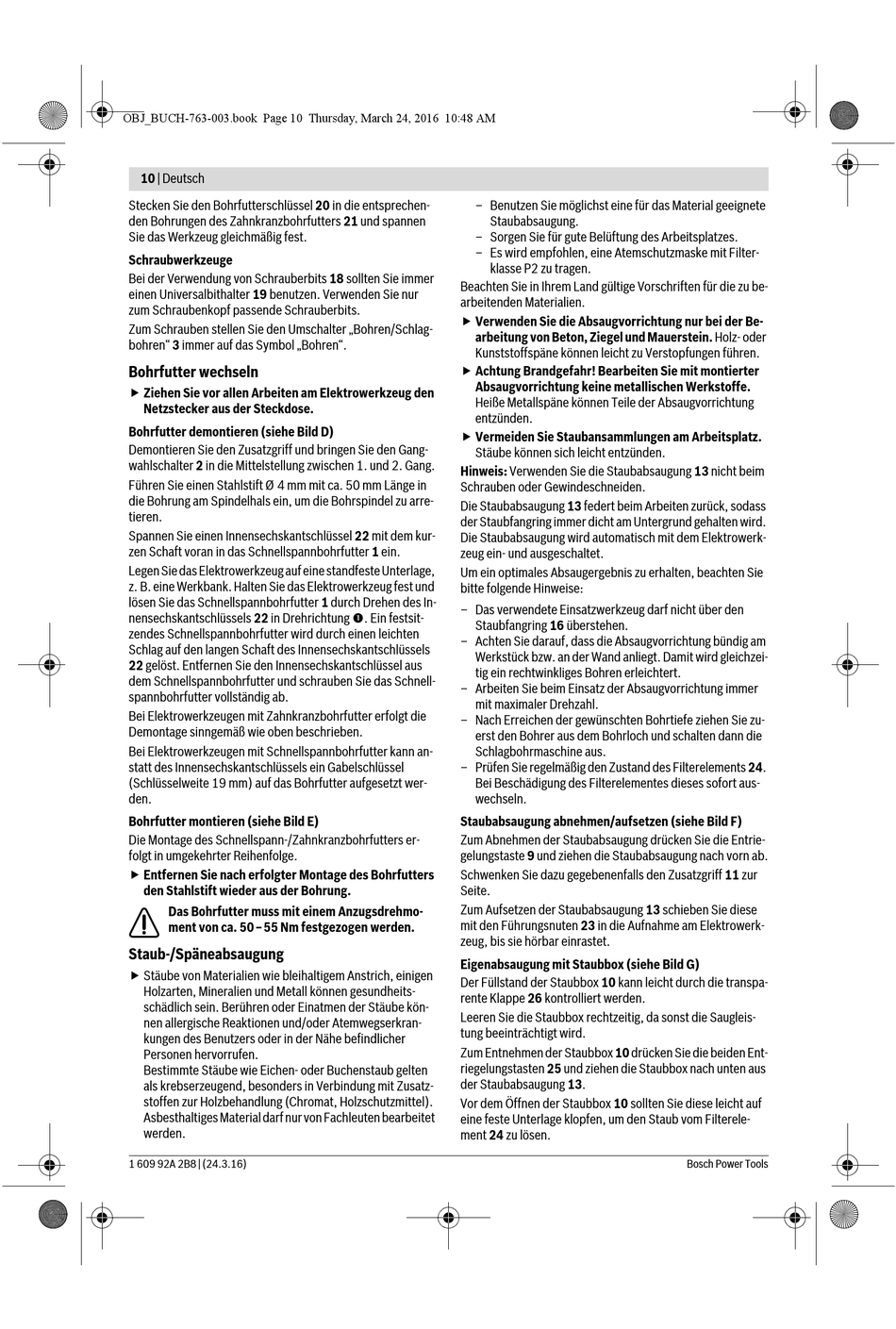

10 | Deutsch
Stecken Sie den Bohrfutterschlüssel 20 in die entsprechen-
den Bohrungen des Zahnkranzbohrfutters 21 und spannen
Sie das Werkzeug gleichmäßig fest.
Schraubwerkzeuge
Bei der Verwendung von Schrauberbits 18 sollten Sie immer
einen Universalbithalter 19 benutzen. Verwenden Sie nur
zum Schraubenkopf passende Schrauberbits.
Zum Schrauben stellen Sie den Umschalter „Bohren/Schlag-
bohren" 3 immer auf das Symbol „Bohren".

Bohrfutter wechseln

 Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
Netzstecker aus der Steckdose.
Bohrfutter demontieren (siehe Bild D)
Demontieren Sie den Zusatzgriff und bringen Sie den Gang-
wahlschalter 2 in die Mittelstellung zwischen 1. und 2. Gang.
Führen Sie einen Stahlstift Ø 4 mm mit ca. 50 mm Länge in
die Bohrung am Spindelhals ein, um die Bohrspindel zu arre-
tieren.
Spannen Sie einen Innensechskantschlüssel 22 mit dem kur-
zen Schaft voran in das Schnellspannbohrfutter 1 ein.
Legen Sie das Elektrowerkzeug auf eine standfeste Unterlage,
z. B. eine Werkbank. Halten Sie das Elektrowerkzeug fest und
lösen Sie das Schnellspannbohrfutter 1 durch Drehen des In-
nensechskantschlüssels 22 in Drehrichtung . Ein festsit-
zendes Schnellspannbohrfutter wird durch einen leichten
Schlag auf den langen Schaft des Innensechskantschlüssels
22 gelöst. Entfernen Sie den Innensechskantschlüssel aus
dem Schnellspannbohrfutter und schrauben Sie das Schnell-
spannbohrfutter vollständig ab.
Bei Elektrowerkzeugen mit Zahnkranzbohrfutter erfolgt die
Demontage sinngemäß wie oben beschrieben.
Bei Elektrowerkzeugen mit Schnellspannbohrfutter kann an-
statt des Innensechskantschlüssels ein Gabelschlüssel
(Schlüsselweite 19 mm) auf das Bohrfutter aufgesetzt wer-
den.
Bohrfutter montieren (siehe Bild E)
Die Montage des Schnellspann-/Zahnkranzbohrfutters er-
folgt in umgekehrter Reihenfolge.
 Entfernen Sie nach erfolgter Montage des Bohrfutters
den Stahlstift wieder aus der Bohrung.
Das Bohrfutter muss mit einem Anzugsdrehmo-
ment von ca. 50–55 Nm festgezogen werden.
Staub-/Späneabsaugung
 Stäube von Materialien wie bleihaltigem Anstrich, einigen
Holzarten, Mineralien und Metall können gesundheits-
schädlich sein. Berühren oder Einatmen der Stäube kön-
nen allergische Reaktionen und/oder Atemwegserkran-
kungen des Benutzers oder in der Nähe befindlicher
Personen hervorrufen.
Bestimmte Stäube wie Eichen- oder Buchenstaub gelten
als krebserzeugend, besonders in Verbindung mit Zusatz-
stoffen zur Holzbehandlung (Chromat, Holzschutzmittel).
Asbesthaltiges Material darf nur von Fachleuten bearbeitet
werden.
1 609 92A 2B8 | (24.3.16)
– Benutzen Sie möglichst eine für das Material geeignete
Staubabsaugung.
– Sorgen Sie für gute Belüftung des Arbeitsplatzes.
– Es wird empfohlen, eine Atemschutzmaske mit Filter-
klasse P2 zu tragen.
Beachten Sie in Ihrem Land gültige Vorschriften für die zu be-
arbeitenden Materialien.
 Verwenden Sie die Absaugvorrichtung nur bei der Be-
arbeitung von Beton, Ziegel und Mauerstein. Holz- oder
Kunststoffspäne können leicht zu Verstopfungen führen.
 Achtung Brandgefahr! Bearbeiten Sie mit montierter
Absaugvorrichtung keine metallischen Werkstoffe.
Heiße Metallspäne können Teile der Absaugvorrichtung
entzünden.
 Vermeiden Sie Staubansammlungen am Arbeitsplatz.
Stäube können sich leicht entzünden.
Hinweis: Verwenden Sie die Staubabsaugung 13 nicht beim
Schrauben oder Gewindeschneiden.
Die Staubabsaugung 13 federt beim Arbeiten zurück, sodass
der Staubfangring immer dicht am Untergrund gehalten wird.
Die Staubabsaugung wird automatisch mit dem Elektrowerk-
zeug ein- und ausgeschaltet.
Um ein optimales Absaugergebnis zu erhalten, beachten Sie
bitte folgende Hinweise:
– Das verwendete Einsatzwerkzeug darf nicht über den
Staubfangring 16 überstehen.
– Achten Sie darauf, dass die Absaugvorrichtung bündig am
Werkstück bzw. an der Wand anliegt. Damit wird gleichzei-
tig ein rechtwinkliges Bohren erleichtert.
– Arbeiten Sie beim Einsatz der Absaugvorrichtung immer
mit maximaler Drehzahl.
– Nach Erreichen der gewünschten Bohrtiefe ziehen Sie zu-
erst den Bohrer aus dem Bohrloch und schalten dann die
Schlagbohrmaschine aus.
– Prüfen Sie regelmäßig den Zustand des Filterelements 24.
Bei Beschädigung des Filterelementes dieses sofort aus-
wechseln.
Staubabsaugung abnehmen/aufsetzen (siehe Bild F)
Zum Abnehmen der Staubabsaugung drücken Sie die Entrie-
gelungstaste 9 und ziehen die Staubabsaugung nach vorn ab.
Schwenken Sie dazu gegebenenfalls den Zusatzgriff 11 zur
Seite.
Zum Aufsetzen der Staubabsaugung 13 schieben Sie diese
mit den Führungsnuten 23 in die Aufnahme am Elektrowerk-
zeug, bis sie hörbar einrastet.
Eigenabsaugung mit Staubbox (siehe Bild G)
Der Füllstand der Staubbox 10 kann leicht durch die transpa-
rente Klappe 26 kontrolliert werden.
Leeren Sie die Staubbox rechtzeitig, da sonst die Saugleis-
tung beeinträchtigt wird.
Zum Entnehmen der Staubbox 10 drücken Sie die beiden Ent-
riegelungstasten 25 und ziehen die Staubbox nach unten aus
der Staubabsaugung 13.
Vor dem Öffnen der Staubbox 10 sollten Sie diese leicht auf
eine feste Unterlage klopfen, um den Staub vom Filterele-
ment 24 zu lösen.
