Fehlerdiagnose Motor - 5. Ventile einstellen
A
B
2
B
Dekompressor
Kopfdeckel
Einlassventil
Kipphebel
Spiel(Spalt)
hier prüfen
Kipphebel
Auslassventil
Ventilfeder
Falsches
Ventilspiel
Fehlzündungen oder mangelnder Motorleistung bemerkbar
machen.

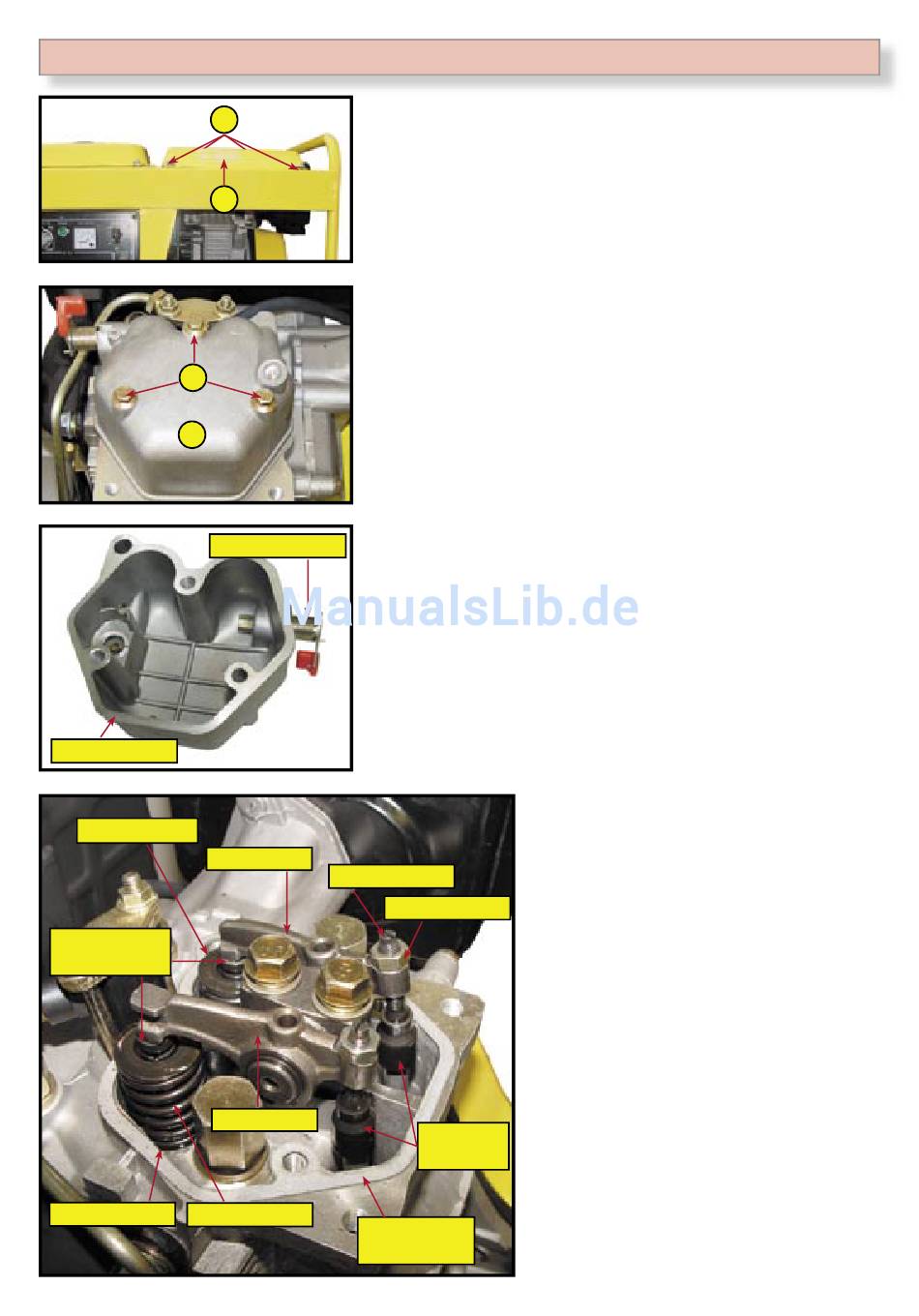

Öffnen Sie die vier Schrauben (1) der Motorabdeckung (A) und
nehmen diese herunter.
Nehmen Sie den Ventildeckel (B) herunter, indem sie die 3
Halteschrauben (2) lösen.
Drehen Sie die Kurbelwelle mit der Handstarteinrichtung
so lange bis beide Ventile geschlossen sind (Ventile ganz
heraus).
Die Stösselstangen sollten sich leicht
Überprüfen Sie das Ventilspiel mit einer Fühlerlehre. Das
Ventilspiel sollte bei kaltem Motor 0,15 mm betragen.
Sollte keine Fühlerlehre zur Hand sein so reicht auch ein einmal
gefaltetes Schreibmaschinenpapier (also zwei Lagen Papier).
Öffnen Sie die Kontermuttern zur Ventilverstellung und stellen
Sie die Ventile mit der Stellmutter derart ein das sich die
Fühlerlehre mit einem merkbaren Widerstand durch den Spalt
ziehen lässt. Halten Sie nun die Stellschraube und ziehen Sie
die Kontermutter wieder an.
Kontrollieren Sie nun nochmals das Ventilspiel und wiederholen
den Vorgang nötigenfalls. Stellen Sie sowohl das Einlassventil
als auch das Auslassventil ein.
Die Stösselstangen müssen sich leicht bewegen bzw. drehen
lassen. Die Ventilfedern dürfen nicht gebrochen und die
Stösselstangenführungen dürfen nicht ausgeschlagen sein. Die
Stellung (Einschraubtiefe) der Stellmuttern sollte annähernd
gleich sein.
Extrem
unterschiedliche
Montagefehler bei der Einstellung oder Beschädigung von
Kipphebel, Stösselstange oder Ventil.
Stellschraube
Kontermutter
Stössel-
stangen
Kopfdeckel-
dichtung
-17-
kann
sich
in
unruhigem
Einschraubtiefen
Demontieren
Sie
in
Kipphebel komplett und ziehen Sie die
Stösselstangen heraus.
Tauschen Sie beschädigte oder verformte
Teile aus.
Beim Wiedereinbau der Stösselstangen
müssen
diese
in
den
Aufnahmen bei der Nockenwelle (im Motor)
aufl iegen.
Überprüfen Sie die einwandfreie Betätigung
der
Ventile
durch
Kurbelwelle.
Die Steuerzeiten sind bei diesem Motor
fest eingestellt und können nicht verändert
werden.
Nach der Einstellung der Ventile montieren
Sie wieder den Kopfdeckel.
Bitte prüfen Sie dabei den korrekten Sitz
der Deckeldichtung.
Motorlauf,
bewegen lassen.
deuten
auf
diesem
Fall
die
entsprechenden
durchdrehen
der
