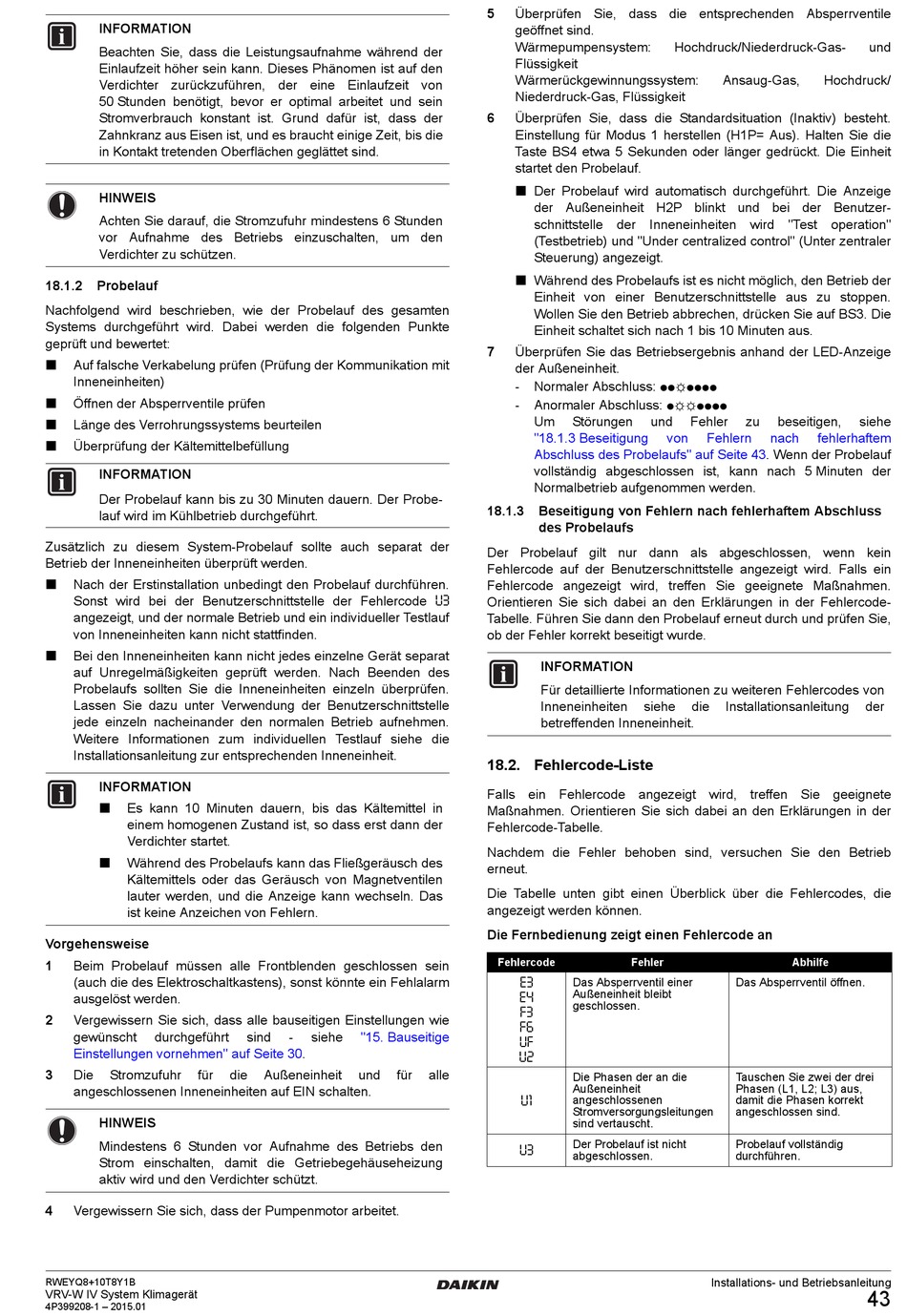

INFORMATION
Beachten Sie, dass die Leistungsaufnahme während der
Einlaufzeit höher sein kann. Dieses Phänomen ist auf den
Verdichter zurückzuführen, der eine Einlaufzeit von
50 Stunden benötigt, bevor er optimal arbeitet und sein
Stromverbrauch konstant ist. Grund dafür ist, dass der
Zahnkranz aus Eisen ist, und es braucht einige Zeit, bis die
in Kontakt tretenden Oberflächen geglättet sind.
HINWEIS
Achten Sie darauf, die Stromzufuhr mindestens 6 Stunden
vor Aufnahme des Betriebs einzuschalten, um den
Verdichter zu schützen.
18.1.2
Probelauf
Nachfolgend wird beschrieben, wie der Probelauf des gesamten
Systems durchgeführt wird. Dabei werden die folgenden Punkte
geprüft und bewertet:
Auf falsche Verkabelung prüfen (Prüfung der Kommunikation mit
Inneneinheiten)
Öffnen der Absperrventile prüfen
Länge des Verrohrungssystems beurteilen
Überprüfung der Kältemittelbefüllung
INFORMATION
Der Probelauf kann bis zu 30 Minuten dauern. Der Probe-
lauf wird im Kühlbetrieb durchgeführt.
Zusätzlich zu diesem System-Probelauf sollte auch separat der
Betrieb der Inneneinheiten überprüft werden.
Nach der Erstinstallation unbedingt den Probelauf durchführen.
Sonst wird bei der Benutzerschnittstelle der Fehlercode U3
angezeigt, und der normale Betrieb und ein individueller Testlauf
von Inneneinheiten kann nicht stattfinden.
Bei den Inneneinheiten kann nicht jedes einzelne Gerät separat
auf Unregelmäßigkeiten geprüft werden. Nach Beenden des
Probelaufs sollten Sie die Inneneinheiten einzeln überprüfen.
Lassen Sie dazu unter Verwendung der Benutzerschnittstelle
jede einzeln nacheinander den normalen Betrieb aufnehmen.
Weitere Informationen zum individuellen Testlauf siehe die
Installationsanleitung zur entsprechenden Inneneinheit.
INFORMATION
Es kann 10 Minuten dauern, bis das Kältemittel in
einem homogenen Zustand ist, so dass erst dann der
Verdichter startet.
Während des Probelaufs kann das Fließgeräusch des
Kältemittels oder das Geräusch von Magnetventilen
lauter werden, und die Anzeige kann wechseln. Das
ist keine Anzeichen von Fehlern.
Vorgehensweise
1
Beim Probelauf müssen alle Frontblenden geschlossen sein
(auch die des Elektroschaltkastens), sonst könnte ein Fehlalarm
ausgelöst werden.
2
Vergewissern Sie sich, dass alle bauseitigen Einstellungen wie
gewünscht
durchgeführt
Einstellungen vornehmen" auf Seite
3
Die
Stromzufuhr
für
angeschlossenen Inneneinheiten auf EIN schalten.
HINWEIS
Mindestens 6 Stunden vor Aufnahme des Betriebs den
Strom einschalten, damit die Getriebegehäuseheizung
aktiv wird und den Verdichter schützt.
4
Vergewissern Sie sich, dass der Pumpenmotor arbeitet.
RWEYQ8+10T8Y1B
VRV-W IV System Klimagerät
4P399208-1 – 2015.01
sind
-
siehe
"15. Bauseitige
30.
die
Außeneinheit
und
für
5
Überprüfen Sie, dass die entsprechenden Absperrventile
geöffnet sind.
Wärmepumpensystem:
Flüssigkeit
Wärmerückgewinnungssystem:
Niederdruck-Gas, Flüssigkeit
6
Überprüfen Sie, dass die Standardsituation (Inaktiv) besteht.
Einstellung für Modus 1 herstellen (H1P= Aus). Halten Sie die
Taste BS4 etwa 5 Sekunden oder länger gedrückt. Die Einheit
startet den Probelauf.
Der Probelauf wird automatisch durchgeführt. Die Anzeige
der Außeneinheit H2P blinkt und bei der Benutzer-
schnittstelle der Inneneinheiten wird "Test operation"
(Testbetrieb) und "Under centralized control" (Unter zentraler
Steuerung) angezeigt.
Während des Probelaufs ist es nicht möglich, den Betrieb der
Einheit von einer Benutzerschnittstelle aus zu stoppen.
Wollen Sie den Betrieb abbrechen, drücken Sie auf BS3. Die
Einheit schaltet sich nach 1 bis 10 Minuten aus.
7
Überprüfen Sie das Betriebsergebnis anhand der LED-Anzeige
der Außeneinheit.
-
Normaler Abschluss:
-
Anormaler Abschluss:
Um
Störungen
"18.1.3 Beseitigung
Abschluss des Probelaufs" auf Seite
vollständig abgeschlossen ist, kann nach 5 Minuten der
Normalbetrieb aufgenommen werden.
18.1.3
Beseitigung von Fehlern nach fehlerhaftem Abschluss
des Probelaufs
Der Probelauf gilt nur dann als abgeschlossen, wenn kein
Fehlercode auf der Benutzerschnittstelle angezeigt wird. Falls ein
Fehlercode angezeigt wird, treffen Sie geeignete Maßnahmen.
Orientieren Sie sich dabei an den Erklärungen in der Fehlercode-
Tabelle. Führen Sie dann den Probelauf erneut durch und prüfen Sie,
ob der Fehler korrekt beseitigt wurde.
INFORMATION
Für detaillierte Informationen zu weiteren Fehlercodes von
Inneneinheiten
betreffenden Inneneinheit.
18.2. Fehlercode-Liste
Falls ein Fehlercode angezeigt wird, treffen Sie geeignete
Maßnahmen. Orientieren Sie sich dabei an den Erklärungen in der
Fehlercode-Tabelle.
Nachdem die Fehler behoben sind, versuchen Sie den Betrieb
erneut.
Die Tabelle unten gibt einen Überblick über die Fehlercodes, die
angezeigt werden können.
Die Fernbedienung zeigt einen Fehlercode an
Fehlercode
E3
Das Absperrventil einer
Außeneinheit bleibt
E4
geschlossen.
F3
F6
UF
U2
alle
Die Phasen der an die
Außeneinheit
U1
angeschlossenen
Stromversorgungsleitungen
sind vertauscht.
Der Probelauf ist nicht
U3
abgeschlossen.
Hochdruck/Niederdruck-Gas-
Ansaug-Gas,
und
Fehler
zu
beseitigen,
von
Fehlern
nach
43. Wenn der Probelauf
siehe
die
Installationsanleitung
Fehler
Abhilfe
Das Absperrventil öffnen.
Tauschen Sie zwei der drei
Phasen (L1, L2; L3) aus,
damit die Phasen korrekt
angeschlossen sind.
Probelauf vollständig
durchführen.
Installations- und Betriebsanleitung
und
Hochdruck/
siehe
fehlerhaftem
der
43
