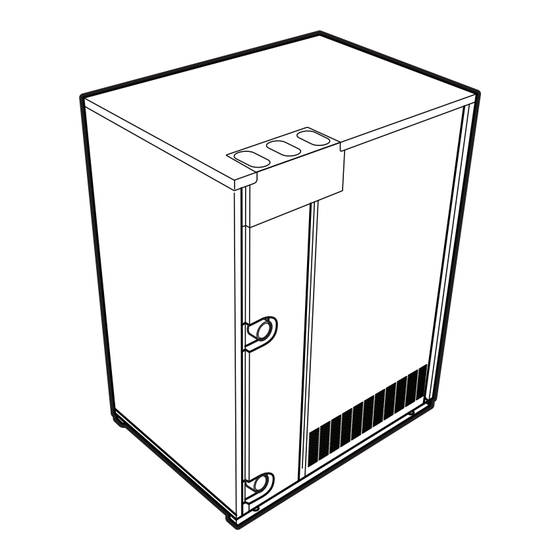

Daikin RWEYQ12T9Y1B Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für RWEYQ12T9Y1B:
- Installateure und benutzer (64 Seiten) ,
- Installation und betriebsanleitung (44 Seiten) ,
- Bedienungsanleitung (156 Seiten)
Verwandte Anleitungen für Daikin RWEYQ12T9Y1B
Inhaltszusammenfassung für Daikin RWEYQ12T9Y1B
- Seite 1 Installations- und Betriebsanleitung VRV IV wassergekühltes System-Klimagerät RWEYQ8T9Y1B RWEYQ10T9Y1B Installations- und Betriebsanleitung RWEYQ12T9Y1B Deutsch VRV IV wassergekühltes System-Klimagerät RWEYQ14T9Y1B...
- Seite 2 2P399209-2B...
- Seite 3 2P399209-2B...
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis 5.6.1 Über den Anschluss der Wasserleitung....... 21 Inhaltsverzeichnis 5.6.2 So schließen Sie die Wasserleitungen an ....21 5.6.3 Wasserkreislauf befüllen..........21 5.6.4 So isolieren Sie die Wasserleitungen ......21 Anschließen der Kabel ............... 22 1 Über die Dokumentation 5.7.1 Verkabelung vor Ort: Übersicht........ -
Seite 5: Über Die Dokumentation
14.2.14 Symptom: Der Ventilator der Außeneinheit rotiert Neueste Ausgaben der mitgelieferten Dokumentation können auf der nicht ................38 regionalen Daikin-Webseite oder auf Anfrage bei Ihrem Händler 14.2.15 Symptom: Auf dem Display wird "88" angezeigt..38 verfügbar sein. 14.2.16 Symptom: Der Verdichter in der Außeneinheit stellt Die Original-Dokumentation ist auf Englisch verfasst. -
Seite 6: Zusatzrohre: Durchmesser
3 Über die Geräte und Optionen Beutel für Zusatzrohre Schlauchleitung Wasserfilter Zusatzrohre: Durchmesser (12.3 N·m) Zusatzrohre (mm) Øa Øb Øc Ød Flüssigkeitsleitung 12,7 12,7 12,7 ▪ Anschluss vorne Øa 12,7 Øb ▪ Anschluss oben Øc Ød Gasrohr 25,4 25,4 25,4 19,1 22,2 ▪... -
Seite 7: Systemanordnung
4 Vorbereitung Wassersystem Systemanordnung Wärmepumpensystem Einheit Anschluss an Kältemittel-System Wasserleitung Einheit Trockenkühler Kältemittelrohre Frostschutzmittel-Kreislauf VRV DX Inneneinheit Geschlossener Kühlturm LT Hydrobox-Einheit Boiler BP-Box (erforderlich zum Anschluss von Inneneinheiten mit direkter Dampfdehnung (RA) von Residential Air (SA) oder Sky Air (DX)) Inneneinheiten mit direkter Dampfdehnung (RA) von Vorbereitung Residential Air (DX) -
Seite 8: Rohrstärke Auswählen
4 Vorbereitung Im Fall eines Wärmerückgewinnungssystems Rohrdurchmesser Ø Härtegrad des Rohrleitungsmaterials ≤15,9 mm O (weichgeglüht) ≥19,1 mm 1/2H (halb hart) ▪ Es sind alle Rohrlängen und Entfernungen in Betracht gezogen worden (siehe Abschnitt über Rohrlängen in der Referenz für Installateure). ▪ Die Rohrstärke der Kältemittelleitungen muss den geltenden gesetzlichen Vorschriften entsprechen. -
Seite 9: E: Rohrleitungssystem Zwischen Kältemittel-Abzweigsatz Oder Bs Und Innengerät
4 Vorbereitung Anschlussrohrleitung darf nicht größer sein als die der Kältemittel- Verstärken Rohrleitung, die anhand der Gesamtsystem-Modellbezeichnung HP Klasse Außendurchmesser von gewählt ist. Flüssigkeitsleitung (mm) Im Fall eines Wärmepumpensystems 9,5 → 12,7 Inneneinheit- Außendurchmesser von Rohrleitung Leistungsindex (mm) 12+14 12,7 → 15,9 Gasleitung Flüssigkeitsleitung <150... -
Seite 10: System Mit Mehreren Außeneinheiten: Mögliche Anordnungen
4 Vorbereitung ▪ In Bezug auf Refnet-Anschlusstücke - mit Ausnahme der ersten ▪ Wenn Leitungslänge zwischen Außeneinheit- Abzweigung (Beispiel Refnet-Anschlussstück b) - das geeignete Anschlussrohrsätzen oder zwischen den Außeneinheiten 2 m Abzweigsatz-Modell wählen, basierend übersteigt, sorgen Sie dafür, dass bei der Gasleitung ab Rohrsatz Gesamtleistungsindex aller Inneneinheiten,... -
Seite 11: Handhabung Des Messingverlöteten Platten-Wärmetauschers
4 Vorbereitung ▪ Anschließen der Leitungen – Kraft. Üben Sie beim Anschließen ▪ Bauseitig zu liefernde Komponenten – Wasser. Nehmen Sie der Rohrleitung KEINE übermäßige Kraft aus. Eine Verformung nur Materialen, die verträglich sind mit dem im System von Rohrleitungen kann zu einer Fehlfunktion des Geräts führen. verwendeten Wasser Außeneinheit... -
Seite 12: Über Die Wasserdurchflussmenge
4 Vorbereitung ▪ Wird während der Nacht oder im Winter der Betrieb unterbrochen, HINWEIS ist es notwendig, geeignete Maßnahmen zu treffen (durch Sorgen dafür, dass alle bauseitig gelieferten Ablassen des Wassers, durch Laufenlassen der Umwälzpumpe, Ausstattungen für variable Durchflussmenge durch Aufwärmen durch ein Heizgerät usw.), damit in Gegenden, hydronischen elektrischen Mindestspezifikationen... -
Seite 13: Vorbereiten Der Elektroinstallation
5 Installation Das Ventil ist dann richtig ausgewählt, wenn die folgenden ▪ Durchmesser der Übertragungsleitung: 0,75~1,25 mm , maximal Bedingungen erfüllt werden: 1000 m lang. Wenn die Gesamtlänge der Übertragungsleitung darüber hinausgeht, kann das zu Kommunikationsfehlern führen. (B≥C) UND (E≤A≤D) Bei freien Kombinationen Weitere Erfordernisse in Bezug auf die Ventilauswahl sind dargelegt Die empfohlene Kapazität von Sicherungen berechnen. -
Seite 14: So Öffnen Sie Den Elektroschaltkasten Der Außeneinheit
5 Installation Bei Anschluss oben Für Wartungszwecke muss auf die Drucktasten auf der Hauptplatine zugegriffen werden können. Für den Zugriff auf diese Drucktasten ist es nicht erforderlich, die Abdeckung des Elektroschaltkastens zu öffnen. Siehe "6.1.3 Auf die Elemente der bauseitigen Einstellungen zugreifen" auf Seite 25. -
Seite 15: Den Kältemittel-Abzweigbausatz Anschließen
5 Installation 5.3.6 Absperrventil und Service-Stutzen 7.5° benutzen 7.5° So bedienen Sie das Absperrventil ▪ Achten Sie darauf, dass die entsprechenden Absperrventile während Betriebs geöffnet bleiben. einem Wärmepumpensystem bleibt Gas-Einlass-Absperrventil geschlossen. ▪ Gemäß werksseitiger Voreinstellung sind Absperrventile Warnhinweis Aufkleber Nicht zulässig geschlossen. -
Seite 16: Abgeklemmte Rohrleitung Entfernen
5 Installation Bauseitiger Rohrleitungsanschluss Handhabung der Absperrventils-Abdeckung Abdeckung des Absperrventils ▪ Bei der Kennzeichnung durch den Pfeil ist die Abdeckung des 2 Schließen Vakuumpumpe Einheit Absperrventils versiegelt. NICHT die Membrane beschädigen. Wiederverwertung über ein Sammelrohr am Service-Stutzen aller Absperrventile an. ▪... -
Seite 17: Überprüfen Der Kältemittelleitung
5 Installation Methode 2: Nach Einschalten Wenn das System bereits eingeschaltet worden ist, folgende Einstellung in Kraft setzen: [2‑21] (siehe "6.1.4 Zugriff auf Modus 1 oder 2" auf Seite 26). Durch diese Einstellung werden die bauseitigen Expansionsventile geöffnet, so dass für das R410A- Kältemittel auf jeden Fall ein Fließpfad geöffnet ist und es möglich ist, die Dichtheitsprüfung und die Vakuumtrocknung durchzuführen. -
Seite 18: Kältemittelleitungen Überprüfen: Anordnung
5 Installation 5.4.3 Kältemittelleitungen überprüfen: Das System auf Leckagen hin überprüfen: Anordnung Dichtheitsprüfung durch Druck 1 Heben Sie den Unterdruck auf, indem Sie Stickstoff einleiten, p < p > bis ein Manometerdruck von mindestens 0,2 MPa (2 bar) entsteht. Auf keinen Fall sollte der Druckmesser einen höheren Druck anzeigen als der maximale Betriebsdruck der Einheit, d. -
Seite 19: Einfüllung Von Kältemittel
5 Installation R=[(X ×Ø22,2)×0,37+(X ×Ø19,1)×0,26+(X ×Ø15,9)×0,18+ HINWEIS ×Ø12,7)×0,12+(X ×Ø9,5)×0,059+(X ×Ø6,4)×0,022]+A Schalten Sie im Fall eines Systems mit mehreren Außeneinheiten die Stromzufuhr aller Außeneinheiten ein. Zusätzlich einzufüllende Menge an Kältemittel [in kg, auf 1 Stelle hinter dem Komma gerundet] HINWEIS = Gesamtlänge [m] bei Stärke der Flüssigkeitsleitung von 1...6 Øa Mindestens 6 Stunden vor Aufnahme des Betriebs den... - Seite 20 5 Installation Wenn Dann INFORMATION Die zusätzlich einzufüllende Schritte 3~4 durchführen. Wenn in Schritt 4 die zusätzliche Kältemittelmenge Menge an Kältemittel ist kleiner vollständig eingefüllt ist (nur durch Vor-Befüllen), notieren als 10 kg Sie die Kältemittelmenge, die hinzugefügt wurde, auf dem mit der Einheit gelieferten Etikett als Angabe zusätzlicher Die zusätzlich einzufüllende Schritte 3~6 durchführen.
-
Seite 21: Kontrollen Nach Einfüllen Von Kältemittel
5 Installation INFORMATION Anschließen der Wasserleitungen Nach Einfüllung des Kältemittels: 5.6.1 Über den Anschluss der Wasserleitung ▪ Notieren Sie die hinzugefügte Menge auf dem mitgelieferten Etikett für Kältemittelfüllung. Vor dem Anschluss der Wasserleitung Befestigen Sie dann das Etikett auf der Rückseite der Frontblende. -
Seite 22: Anschließen Der Kabel
5 Installation Anschließen der Kabel 5.7.1 Verkabelung vor Ort: Übersicht Im Fall eines Wärmepumpensystems TO IN/D UNIT TO OUT/D UNIT TO MULTI UNIT F2 Q1 Q2 Bauseitige Stromversorgung (mit Fehlerstrom- Schutzschalter) Hauptschalter Erdung Außeneinheit Inneneinheit Benutzerschnittstelle Stromversorgungskabel innen (abgeschirmtes Kabel) (230 V) Übertragungskabel (abgeschirmtes Kabel) (16 V) Stromversorgungskabel außen (abgeschirmtes Kabel) -
Seite 23: Verlegung Der Übertragungskabel Abschließen
5 Installation Im Fall eines Wärmerückgewinnungssystems TO IN/D UNIT TO OUT/D UNIT TO MULTI UNIT F2 Q1Q2 F1 F2 F1 F2 F1 F2 F1 F2 TO IN/D TO OUT/D TO IN/D TO OUT/D UNIT UNIT UNIT UNIT F1 F2 F1 F2 F1 F2 F1 F2 F1 F2... -
Seite 24: Zusätzliche Verkabelung Anschließen
5 Installation Bei einem System mit mehreren Außeneinheiten müssen je nach installiertem Wassersystem ein oder mehrere Strömungsschalter installiert werden, damit unter allen möglichen Bedingungen der L1 L2 L2 N Wasserdurchfluss gewährleistet ist. HINWEIS 5.7.7 Zusätzliche Verkabelung anschließen Wird einem System variabler Wasser- Durchflussmenge ein Strömungsschalter installiert, ist... -
Seite 25: Konfiguration
6 Konfiguration Modus Beschreibung Konfiguration Modus 2 Modus 2 wird verwendet, um bauseitige Einstellungen zu ändern. Es ist möglich, die INFORMATION (Bauseitige aktuellen Parameterwerte von Einstellungen Einstellungen) Es ist wichtig, dass sämtliche Informationen in diesem abzurufen, um sie zu kontrollieren oder zu Kapitel vom Installateur gelesen werden, und dass das ändern. -
Seite 26: Zugriff Auf Modus 1 Oder 2
6 Konfiguration Fehlercode sind dann die entsprechenden Maßnahmen zu ergreifen. Zuerst sollte Kommunikation dienende Übertragungsverkabelung überprüft werden. Zugriff BS1 wird verwendet, um den Modus zu wechseln, auf den Sie zugreifen wollen. Zugriff Maßnahme Modus 1 BS1 ein Mal drücken. Anzeige auf 7-Segment-Anzeige wechselt zu: Deckel des Schaltkastens Modus 2 BS1 mindestens 5 Sekunden lang drücken. -
Seite 27: Modus 1: Überwachungseinstellungen
6 Konfiguration [2‑8] Ziel (°C) In Modus 2 den ▪ Nachdem Modus 2 ausgewählt 3°C Parameterwert der worden (BS1 mindestens 2 (Standard) 6°C ausgewählten Einstellung Sekunden lang drücken), können Sie 7°C ändern gewünschte Einstellung 8°C auswählen. geschieht durch Drücken auf BS2. 9°C ▪... -
Seite 28: Pc-Konfigurator An Die Außeneinheit Anschließen
7 Erstmalige Inbetriebnahme Um beim System mit variabler Durchflussrate die Mindest- [2‑74] Beschreibung Wasserdurchflussrate ändern, Einstellung 3 (Standard) 31°C zutreffenden Wert ändern. In der Tabelle sind die Durchflussraten- 33°C Limits angegeben. 35°C [2‑25] Limit der Mindest-Wasserdurchflussrate (%) 37°C 39°C 6.1.9 PC-Konfigurator an die Außeneinheit anschließen 4 (Standard) -
Seite 29: Über Den Probelauf
7 Erstmalige Inbetriebnahme Installation Lufteinlass und Luftauslass Überprüfen Sie, dass das Gerät gut verankert steht, damit Vergewissern Sie sich, dass Lufteinlass und Luftauslass nach Einschalten keine ungewöhnlichen der Einheit NICHT durch Papier, Pappe oder andere Betriebsgeräusche oder Vibrationen auftreten. Materialien verstopft sind. Verkabelung vor Ort Zusätzliche Kältemittelbefüllung Die gesamte bauseitige Verkabelung muss gemäß... -
Seite 30: Probelauf Durchführen
(inaktiv). Abschluss Technische Daten Ein Teil der jüngsten technischen Daten ist verfügbar auf der regionalen Website Daikin (öffentlich zugänglich). Der vollständige Satz der jüngsten technischen Daten ist verfügbar im Extranet unter Daikin (Authentifizierung erforderlich). Installations- und Betriebsanleitung RWEYQ8~14T9Y1B VRV IV wassergekühltes System-Klimagerät... -
Seite 31: Überblick: Technische Daten
9 Technische Daten Überblick: Technische Daten Rohrleitungsplan: Außengerät Dieses Kapitel informiert über folgende Punkte: ▪ Platzbedarf für Wartungsarbeiten ▪ Rohrleitungsplan ▪ Schaltplan ▪ Bauseitige Einstellungen ▪ ESP-Kurven Platzbedarf für Wartungsarbeiten: Außeneinheit Um die Einheit herum ist genügend Platz für Wartungsarbeiten zu lassen, und der Mindestplatzbedarf für die Ventilation ist zu gewährleisten (siehe Abbildung unten). -
Seite 32: Für Den Benutzer
10 Über das System Akkumulator Doppelrohr-Wärmetauscher Flüssigkeitssammler Verdichter Thermistor Für den Benutzer Wärmerückgewinnungssystem Über das System Die Inneneinheit des VRV IV Wärmerückgewinnungssystems kann zum Heizen und Kühlen verwendet werden. Welcher Typ von Inneneinheiten verwendet werden kann, das ist abhängig von der installierten Außeneinheit und deren Baureihe. -
Seite 33: Benutzerschnittstelle
11 Benutzerschnittstelle Wasserleitung 12.2.3 Heizbetrieb Trockenkühler Frostschutzmittel-Kreislauf Bei allgemeinem Heizbetrieb kann das Erreichen der eingestellten Geschlossener Kühlturm Temperatur länger dauern als das bei Kühlbetrieb der Fall ist. Boiler Folgende Funktion wird ausgeführt, um ein Absinken der Heizleistung oder ein Ausblasen von kalter Luft zu verhindern. Benutzerschnittstelle Enteisungsbetrieb Heizbetrieb... -
Seite 34: System Bedienen (Mit Remote-Umschalter Kühlen/Heizen)
12 Betrieb ▪ Der Mikrocomputer legt automatisch Temperatur 12.2.5 System bedienen (MIT Remote- Ventilatordrehzahl fest (kann nicht mithilfe Umschalter Kühlen/Heizen) Benutzerschnittstelle eingestellt werden). Überblick über den Remote-Umschalter ▪ Das System nimmt seinen Betrieb nicht auf, wenn die Raumtemperatur zu niedrig ist (<20°C). WAHLSCHALTER NUR BELÜFTUNG/ KLIMATISIERUNG 12.3.2... -
Seite 35: Einstellen Der Luftstromrichtung
13 Wartung und Service HINWEIS Wartung und Service Schalten Sie den Strom nicht direkt nach Abschalten des Systems aus, sondern warten Sie noch mindestens 5 HINWEIS Minuten. Führen Sie nie selber Inspektionen oder Wartungsarbeiten an der Einheit durch. Beauftragen Sie einen qualifizierten Kundendiensttechniker mit diesen Arbeiten. -
Seite 36: Kundendienst Und Garantie
14 Fehlerdiagnose und -beseitigung Das System MUSS von einem qualifizierten Kundendiensttechniker 13.2 Kundendienst und Garantie repariert werden. Wenn das System NICHT korrekt arbeitet und keine der oben 13.2.1 Garantiezeit genannten Fälle oder Störungen vorliegen, überprüfen Sie das System wie folgt. ▪... -
Seite 37: Fehlercodes: Übersicht
14 Fehlerdiagnose und -beseitigung die Personen im Raum geblasen wird. Wird die Taste gedrückt, 14.1 Fehlercodes: Übersicht ändert sich die Ventilatorgeschwindigkeit selbst dann nicht, wenn eine weitere Inneneinheit in Heizbetrieb ist. Falls auf dem Display der Benutzerschnittstelle von der Inneneinheit Fehlercode angezeigt wird,... -
Seite 38: Veränderung Des Installationsortes
Kältemittel durch die Einheit. werden können. Bauseitig zu liefern Veränderung des Von Daikin NICHT hergestellte Ausstattungen, die gemäß den in der begleitenden Dokumentation aufgeführten Installationsortes Anweisungen mit dem Produkt kombiniert werden können. Wenn Sie die gesamte Anlage entfernen und neu installieren wollen, wenden Sie sich an Ihren Händler. - Seite 40 4P452190-1 C 0000000- 4P452190-1C 2018.03...
