Wasser anschließen
• ACHTUNG! Die Funktion des Quooker basiert auf dem Druck der
• Der Quooker Kochend-Wasser-Hahn muss gemäß den vor Ort geltenden
• Platzieren Sie die Sicherheitsgruppe so, dass der Höhenunterschied zum
1
3
Wasserleitung; er muss darum immer mit der mitgelieferten
Sicherheitsgruppe an die Wasserleitung angeschlossen werden.
Vorschriften angeschlossen werden.
Abflussrohr so groß wie möglich ist. Dies ermöglicht das problemlose
Abfließen des Expansionswassers (siehe Abbildung zu Schritt D4).
2
4

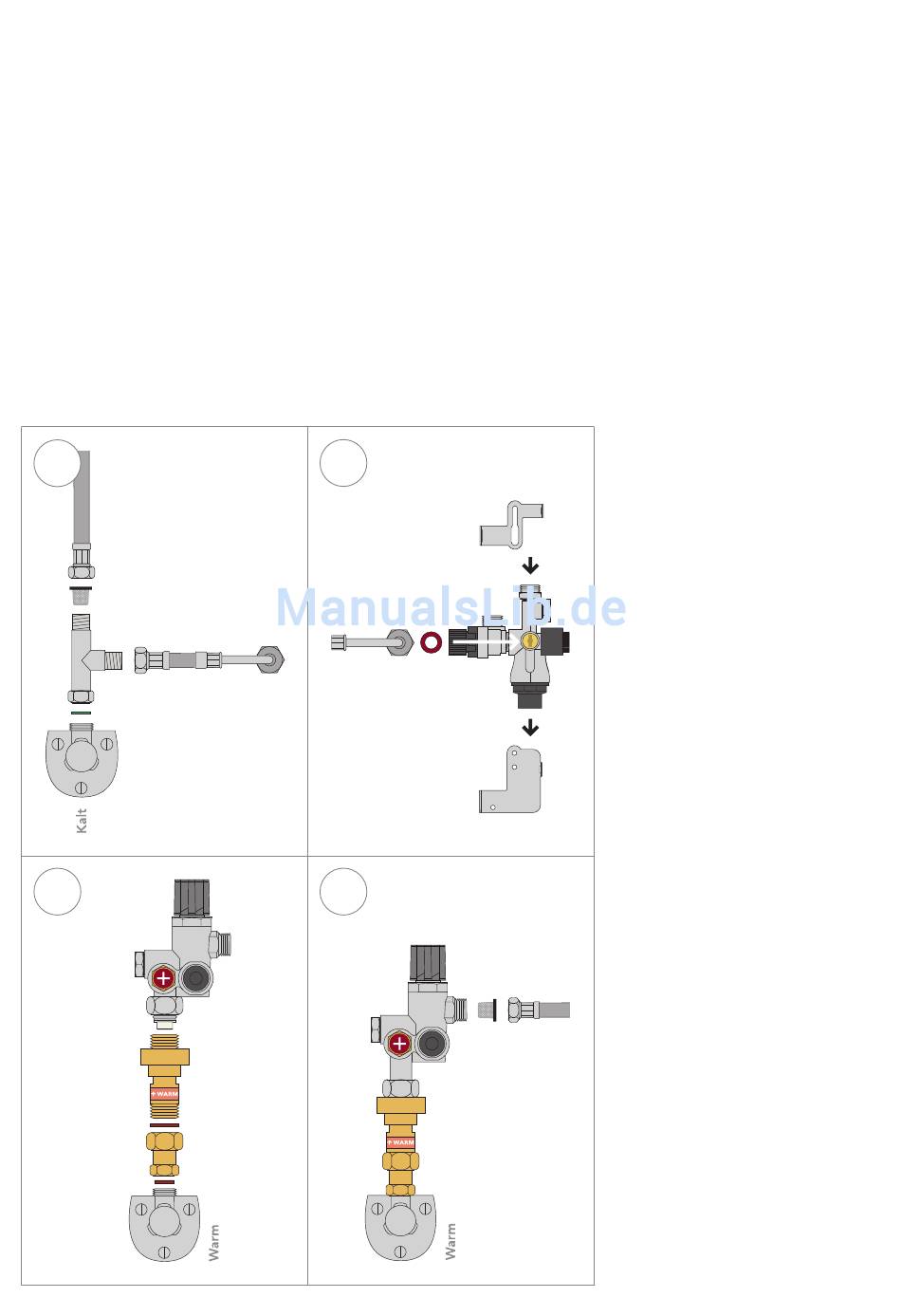

1 T-Stück montieren
Das Eckventil kalt absperren und den
Kaltwasser schlauch lösen. Das Zulauf-
T-Stück zwischen Eckventil und dem Kalt -
wasser schlauch mit dem Schlauch sieb
montieren. Den Ver bindungs schlauch am
T-Stück befestigen.
2 Sicherheits -
gruppe befestigen
Die Halterung an der Wand befestigen.
Die Sicherheitsgruppe einhängen und mit
dem zweiten Teil der Halterung be -
festigen. Schließen Sie den Verbin dungs -
schlauch an die Sicherheits gruppe an.
3 Mischventil
montieren
Das Eckventil warm absperren und die
Übergangsmuffe mit einem Fiberring
anschliessen. Das Mischventil auf das
Reduktionsventil montieren und danach
das Reduktionsventiel mit dem zweiten
Fiberring an die Übergangsmuffe
anschliessen.
4 Warmwasser -
schlauch montieren
Den Warmwasserschlauch der Misch -
batterie oder des Fusion Hahns an das
Mischventil mit dem Schlauchsieb
anschließen.
