Inhaltszusammenfassung für Quooker COMBI + E

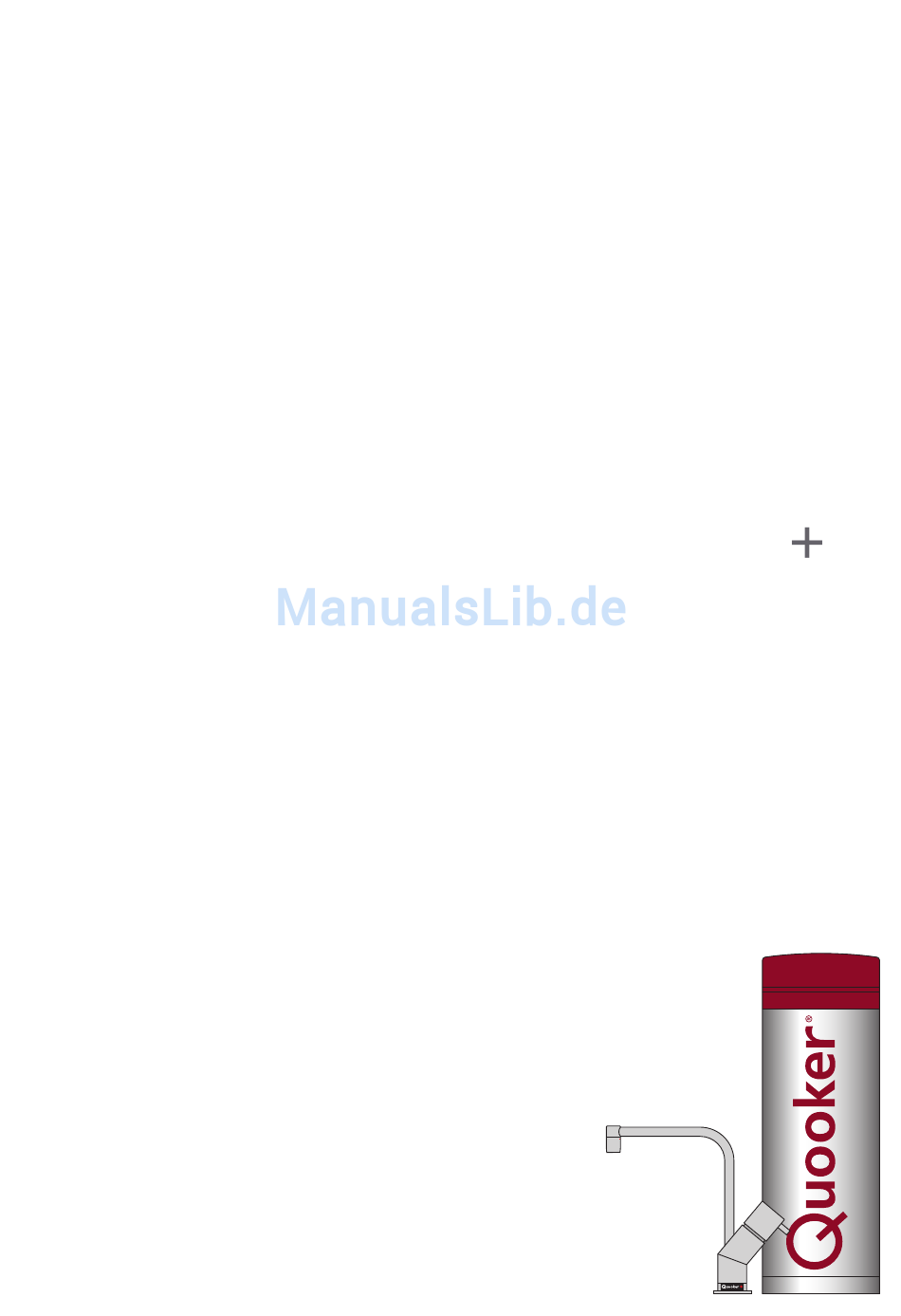

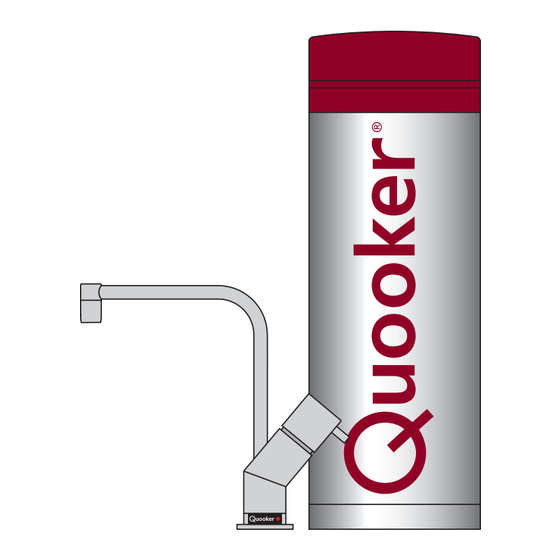

- Seite 1 Installationsanleitung COMBI E Bitte lesen Sie vor der Installation zunächst diese Anleitung...
- Seite 2 -Filterpatrone ausgetauscht werden. Gleichzeitig kann dann der Kalk aus dem Reservoir entfernt werden. Bei Wasser mit einem hohen Härtegrad kann dieser Service eher erfolgen. Es ist nicht gestattet, den Quooker an eine Umkehrosmoseanlage oder ein Wasserenthärtungssystem anzuschließen, mit denen der pH-Wert des Leitungswassers gesenkt wird. Gemäß unseren...
- Seite 3 Technische Spezifikationen Reservoir COMBI+ E Spannung 230 V Leistung* 2200 W Inhalt 7 Liter Aufheizzeit kaltes Reservoir* 20 Minuten Verbrauch im Ruhezustand* 10 W Reservoir Höhe 47 cm Reservoir Durchmesser 20 cm Min. Wasserleitungsdruck 200 kPa (2 bar) Max. Wasserleitungsdruck 600 kPa (6 bar) Max.
-
Seite 4: Inhalt Der Verpackung
Kunststoffdreieck zur Befestigung und zwei Schlauchsiebe 3. Ablaufrohr, Halterung, Verbindungsschlauch, Abflussschlauch, Zulauf-T-Stück, Abfluss-Y-Stück mit Dichtungsring, Aufkleber, Schlauchtülle, Ablauf trichter, Überwurf mutter mit drei Dichtungsringen, drei Fiberringe und Dichtungsring 4. Quooker-Sicherheitsgruppe 5. Mischventil, Reduktionsventil, Übergangsmuffe, Übergangsstück fürs Eckventil - Quooker-Prospekt, Installationsanleitung und ‘Tipps für den Gebrauch’... -
Seite 5: Übersicht Quooker Combie Installation
Übersicht Quooker COMBI E Installation Wir empfehlen Ihnen, nachstehende Reihenfolge bei der Installation einzuhalten: A. Loch bohren B. Hahn montieren C. Wasser anschließen D. Ablauf anschließen E. Reservoir anschließen ACHTUNG! Bitte beachten Sie bei der Installation, dass das Reservoir, die Sicherheitsgruppe, das Mischventil und die Steckdose für den Servicedienst gut... -
Seite 6: Übersicht Fusion Hahn-Installation
Übersicht Fusion Hahn-Installation Wir empfehlen Ihnen, nachstehende Reihenfolge bei der Installation einzuhalten: A. Loch bohren B2. Fusion Hahn montieren C. Wasser anschließen D. Ablauf anschließen E2. Reservoir anschließen Fusion Hahn ACHTUNG! Bitte beachten Sie bei der Installation, dass das Reservoir, die Sicherheitsgruppe, das Mischventil und die Steckdose für den Servicedienst gut zugänglich bleiben sollte. - Seite 7 Loch bohren • ACHTUNG! Das Lochmaß des Nordic Kochend-Wasserhahns ist 32 mm, für den Fusion 35 mm. • Die Anleitung zur Bohrung des Loches für den Fusion Hahn finden Sie unter Schritt 3. • Der Nordic Kochend-Wasserhahn sollte möglichst in einer Ecke des Spülbeckens platziert werden.
-
Seite 8: Nordic Hahn Montieren
Nordic Hahn montieren • ACHTUNG! Die Gesamtlänge des Kochend-Wasser-Schlauchs beträgt ledig- lich 70 cm. Beim Montieren des Reservoirs bitte beachten, dass Sie den Nordic Kochend- Wasser-Hahn sehr weit nach oben und unten bewegen können müssen. Der Schlauch sollte nicht zu straff angebracht werden. Ein Verlängerungsschlauch ist lieferbar, normalerweise aber nicht notwendig. -
Seite 9: Fusion Hahn Montieren
2 Hahn festziehen Das hufeisenförmige Klemmteil auf die Schläuche legen. Die Anziehschraube auf das Gewindeende schrauben. Den Hahn so drehen, dass das Quooker- Logo in Richtung Benutzer weist. Der Bediengriff steht im Kalt-Stand parallel zum Rand der Anrichte. Die Anzieh - schraube mit einem Rohr-, Steck- oder Gabelschlüssel festziehen. -
Seite 10: Wasser Anschließen
Wasser anschließen • ACHTUNG! Die Funktion des Quooker basiert auf dem Druck der Wasserleitung; er muss darum immer mit der mitgelieferten Sicherheitsgruppe an die Wasserleitung angeschlossen werden. • Der Quooker Kochend-Wasser-Hahn muss gemäß den vor Ort geltenden Vorschriften angeschlossen werden. -
Seite 11: Ablauf Anschließen
Ablauf anschließen • Das Quooker-Reservoir lässt beim Erhitzen Expansionswasser über den Trichter der Sicherheitsgruppe ab. • Der Trichter kann mit Hilfe des mitgelieferten Abflussschlauchs einfach am Abfluss angeschlossen werden. • Versuchen Sie, den Höhenunterschied zwischen dem Trichter der Sicherheits- gruppe und dem Anschluss am Abfluss so groß wie möglich zu halten und den Trichter so hoch wie möglich zu setzen. -
Seite 12: Reservoir Anschließen Nordic Hahn
Reservoir anschließen Nordic Hahn • Das Quooker-Reservoir ist mit einem 3-adrigen Netzkabel mit geerdetem Stecker versehen. • Der Nordic Kochend-Wasser-Hahn ist mit einem Lichtring ausgestattet, der anzeigt, ob das Heizelement in Betrieb ist oder nicht. Bei Berührung leuchtet der Ring auf, um darauf aufmerksam zu machen, dass kochendes Wasser ausströmen kann. -
Seite 13: Reservoir Anschließen Fusion Hahn
Reservoir anschließen Fusion Hahn • Das Quooker-Reservoir ist mit einem 3-adrigen Netzkabel mit geerdetem Stecker versehen. • Der Fusion Hahn ist mit einem Lichtring ausgestattet, der anzeigt, ob das Heizelement in Betrieb ist oder nicht. Bei Berührung leuchtet der Ring auf, um darauf aufmerksam zu machen, dass kochendes Wasser ausströmen kann. -
Seite 14: Reservoir Entkoppeln
Reservoir entkoppeln • Für Servicefälle. 1 Ausschalten Schalten Sie den Quooker mit dem Ein-/Ausschalter oben auf der Deckel aus. Lassen Sie den Stecker in der Steckdose. 2 Abzapfen Drehen Sie den Nordic Kochend- Wasser-Hahn oder den Kochend- Wasser-Knopf des Fusion Hahns auf und schließen Sie ihn wieder, sobald... -
Seite 15: Konformitätserklärung
Konformitätserklärung Quooker b.v., Staalstraat 13, 2984 AJ Ridderkerk (Niederlande) erklärt hiermit eigenverantwortlich, dass die Produkte Quooker COMBI E und COMBI+ E hergestellt sind gemäß den Bestimmungen der Richtlinien: - 72/23/EEC Niederspannungsrichtlinie - 89/336/EEC EMV-Richtlinie - 97/23/EG Druckgeräterichtlinie und den folgenden Normen entsprechen:... - Seite 16 Q U O O K E R D E U T S C H L A N D G M B H Kronprinzenstraße 138 40217 Düsseldorf (D) T +49 (0)211 30036995 F +49 (0)211 30036996 E-Mail info@quooker.de Internet quooker.de...
