Inhaltszusammenfassung für Quooker COMBI E
- Seite 1 Installationsanleitung COMBI E Bitte lesen Sie vor der Installation zunächst diese Anleitung...
-
Seite 2: Installation, Pflege Und Garantie

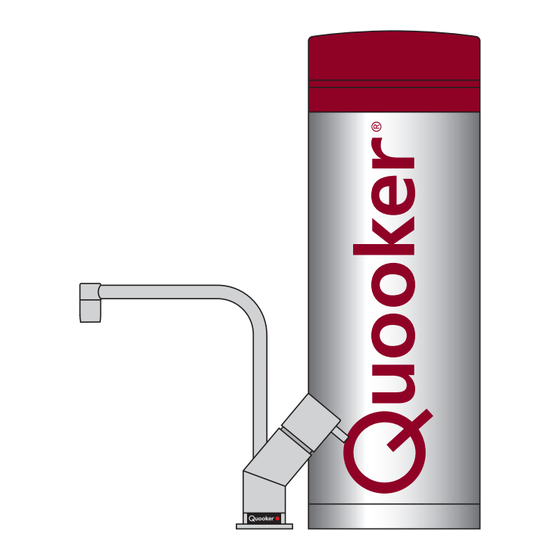

Einleitung So funktioniert der Quooker COMBI E Der Quooker COMBI E ist eine Kochend- und Warmwasservorrichtung, die aus einer Sicherheitsvorlaufleitung, einem Reservoir, einem Mischventil und dem Nordic Kochend-Wasserhahn, einem Fusion Hahn oder einem Flex Hahn besteht. Das Reservoir ist vakuumisoliert und an der Kaltwasserleitung angeschlossen. - Seite 3 Lassen Sie das Reservoir ausreichend abkühlen, bevor Sie dieses abkoppeln. Dieses können Sie wie folgt am schnellsten vornehmen: Schalten Sie den Quooker aus, lassen Sie den Stecker jedoch in der Steckdose. Bedienen Sie daraufhin den Kochend-Wasser-Hahn und schliessen Sie diesen wieder, sobald das Wasser kalt ist.
-
Seite 4: Konformitätserklärung
Konformitätserklärung Quooker B.V., Staalstraat 13, 2984 AJ Ridderkerk (Niederlande) erklärt hiermit eigenverantwortlich, dass die Produkte Quooker COMBI E und COMBI+ E hergestellt sind gemäss den Bestimmungen der Richtlinien: - 2006/95/EC Low Voltage Directive - 2004/108/EC Electromagnetic Compatibility Directive - 2014/68/EU Pressure Equipment Directive... - Seite 5 Technische Spezifikationen Reservoir COMBI E Spannung 230 V / 10 A Leistung* 2200 W Inhalt 7 Liter Aufheizzeit kaltes Reservoir* 20 Minuten Verbrauch im Ruhezustand* 10 W Reservoir Höhe 47 cm Reservoir Durchmesser 20 cm Min. Wasserleitungsdruck 200 kPa (2 bar) Max.
-
Seite 6: Inhalt Der Verpackung
Inhalt der Verpackung 1. Nordic-Kochend-Wasser-Hahn, Fiberring(e), Zentrierring, Stahlring, Messing- Gewindering und zwei Schrauben oder Fusion-Hahn, Fiberring(e), hufeisenförmiges Klemmteil, Mutter und Kunststoffdreieck sowie zwei Schlauchsiebe. oder Flex Hahn, Schläuche, Fiberring(e), Stahlring, Gewindering mit zwei Schrauben, Verbindungsstück mit Kochend-Wasser-Schlauch, Kunststoffdreieck, zwei Schlauchsiebe und Entriegelungsschlüssel. - Seite 7 2. COMBI E-Reservoir 3. Quooker-Sicherheitsgruppe mit Reduktionsventil 4. Ablauftrichter, flexibler Abflussschlauch, Zulauf-T-Stück, Verbindungsschlauch, Halterung, Ring(e), schwarzer Dichtungsring, Aufkleber, Abfluss-Y-Stück und Schlauchtülle 5. Mischventil - Garantieregistrationskarte und ‘Tipps für den Gebrauch’...
-
Seite 8: Übersicht Nordic Hahn Installation
Übersicht Nordic Hahn Installation Wir empfehlen Ihnen, nachstehende Reihenfolge bei der Installation einzuhalten: A. Loch bohren B1. Nordic Hahn montieren C. Wasser anschliessen D. Ablauf anschliessen Reservoir anschliessen ACHTUNG! Bitte beachten Sie bei der Installation, dass das Reservoir, die Sicherheitsgruppe, das Mischventil und die Steckdose für den Servicedienst gut zugänglich bleiben sollte. -
Seite 9: Übersicht Fusion Hahn Installation
Übersicht Fusion Hahn Installation Wir empfehlen Ihnen, nachstehende Reihenfolge bei der Installation einzuhalten: A. Loch bohren B2. Fusion Hahn montieren C. Wasser anschliessen D. Ablauf anschliessen Reservoir anschliessen ACHTUNG! Bitte beachten Sie bei der Installation, dass das Reservoir, die Sicherheitsgruppe, das Mischventil und die Steckdose für den Servicedienst gut zugänglich bleiben sollte. -
Seite 10: Übersicht Flex Hahn Installation
Übersicht Flex Hahn Installation Wir empfehlen Ihnen, nachstehende Reihenfolge bei der Installation einzuhalten: A. Loch bohren B3. Flex Hahn montieren C. Wasser anschliessen D. Ablauf anschliessen Reservoir anschliessen ACHTUNG! Bitte beachten Sie bei der Installation, dass das Reservoir, die Sicherheitsgruppe, das Mischventil und die Steckdose für den Servicedienst gut zugänglich bleiben sollte. - Seite 11 Loch bohren • ACHTUNG! Das Lochmass des Nordic Kochend-Wasser-Hahns ist 32 mm, • Der Nordic Kochend-Wasser-Hahn sollte möglichst in einer Ecke des Spülbeckens platziert werden. • ACHTUNG! Der Hahnauslauf von dem Nordic Kochend-Wasser-Hahn muss frei nach oben und unten bewegt werden können. Befindet sich der Auslauf in seinem niedrigsten Stand, ragt er etwa 25 cm unter der Platte der Anrichte heraus.
-
Seite 12: Nordic Hahn Montieren
Nordic Hahn montieren • ACHTUNG! Die Gesamtlänge des Kochend-Wasser-Schlauchs beträgt lediglich 70 cm. Beim Montieren des Reservoirs bitte beachten, dass Sie den Nordic Kochend- Wasser-Hahn sehr weit nach oben und unten bewegen können müssen. Der Schlauch sollte nicht zu straff angebracht werden. Ein Verlängerungsschlauch ist lieferbar, normalerweise aber nicht notwendig. -
Seite 13: Fusion Hahn Montieren
2 Hahn festziehen Das hufeisenförmige Klemmteil auf die Schläuche legen. Die Anziehschraube auf das Gewindeende schrauben. Den Hahn so drehen, dass das Quooker- Logo in Richtung Benutzer weist. Der Bediengriff steht im Kalt-Stand parallel zum Rand der Anrichte. Die Anzieh - schraube mit einem Rohr-, Steck- oder Gabelschlüssel festziehen. -
Seite 14: Flex Hahn Montieren
Flex Hahn montieren • Bei der Montage des Reservoirs ist darauf zu achten, dass sich das Verbindungsstück des Flex Hahns frei nach oben und unten bewegen können muss. 1 Schläuche montieren Montieren Sie den Heiss-, Kalt- und Mischwasserschlauch am Hahn. 2 Hahn durch Spüle führen Schieben Sie den Hahn durch das Loch... - Seite 15 5 Verbindungs- stück befestigen Klicken Sie den Zugauslauf in die Schnell- kupplung des Verbindungsstücks. Stellen Sie dabei sicher, dass der Schlauch- stutzen vollständig eingesteckt ist. 6 Mischwasser- schlauch befesti- Klicken Sie den Mischwasserschlauch in die Schnellkupplung des Verbindungs- stücks. Stellen Sie dabei sicher, dass der Schlauchstutzen vollständig eingesteckt ist.
- Seite 16 Wasser anschliessen • ACHTUNG! Die Funktion des Quooker basiert auf dem Druck der Wasserleitung; er muss darum immer mit der mitgelieferten Sicherheitsgruppe an die Wasserleitung angeschlossen werden. • Der Quooker Kochend-Wasser-Hahn muss gemäss den vor Ort geltenden Vorschriften angeschlossen werden.
-
Seite 17: Schlauch Montieren
Ablauf anschliessen • Das Quooker-Reservoir lässt beim Erhitzen Expansionswasser über den Trichter der Sicherheitsgruppe ab. • Der Trichter kann mit Hilfe des mitgelieferten Abflussschlauchs einfach am Abfluss angeschlossen werden. • Versuchen Sie, den Höhenunterschied zwischen dem Trichter der Sicherheits- gruppe und dem Anschluss am Abfluss so gross wie möglich zu halten. -
Seite 18: Reservoir Füllen
Reservoir anschliessen • Das Quooker-Reservoir ist mit einem 3-adrigen Netzkabel mit geerdetem Stecker versehen. • Der Nordic-Kochend-Wasser-Hahn, der Fusion-Hahn und der Flex Hahn sind mit einem Lichtring ausgestattet, der anzeigt, ob das Heizelement in Betrieb ist oder nicht. • Wenn das Anschlusskabel beschädigt ist, muss es durch den Hersteller, dessen Vertretung oder eine qualifizierte Person ausgetauscht werden. -
Seite 19: Reservoir Entkoppeln
Reservoir entkoppeln • Für Servicefälle. 1 Ausschalten Schalten Sie den Quooker mit dem Ein-/Ausschalter oben auf der Deckel aus. Lassen Sie den Stecker in der Steckdose. 2 Abzapfen Drehen Sie den Kochend-Wasser-Knopf auf und schliessen Sie ihn wieder, sobald das Wasser kalt ist. - Seite 20 Q U O O K E R S C H W E I Z A G Kasernenstrasse 1 CH-8184 Bachenbülach Tel +41 (0)43 4112030 Fax +41 (0)43 4112039 E-Mail info@quooker.ch Internet quooker.ch...
