Quooker COMBI+ E Installationsanleitung Seite 11

A
Loch bohren
• ACHTUNG! Das Lochmaß des Nordic Kochend-Wasserhahns ist 32 mm,
für den Fusion 35 mm und den Flex Hahn 35 mm.
• Der Nordic Kochend-Wasserhahn sollte möglichst in einer Ecke des Spülbeckens
platziert werden.
• ACHTUNG! Der Hahnauslauf muss frei nach oben und unten bewegt werden
können. Befindet sich der Auslauf in seinem niedrigsten Stand, ragt er etwa
25 cm unter der Platte der Anrichte heraus. Bitte beachten Sie dies beim
Anbringen von Sicherheitsgruppe, Steckern und Ähnlichem.
• Das Verbindungsstück des Flex Hahns muss sich frei bewegen können. Bei nicht
ausgezogenem Schlauch hängt dieser etwa ca. 40 cm unter der Spüle. Berück-
sichtigen Sie dies bei der Montage der Sicherheitsgruppe, Steckdosen usw.
1
3
2

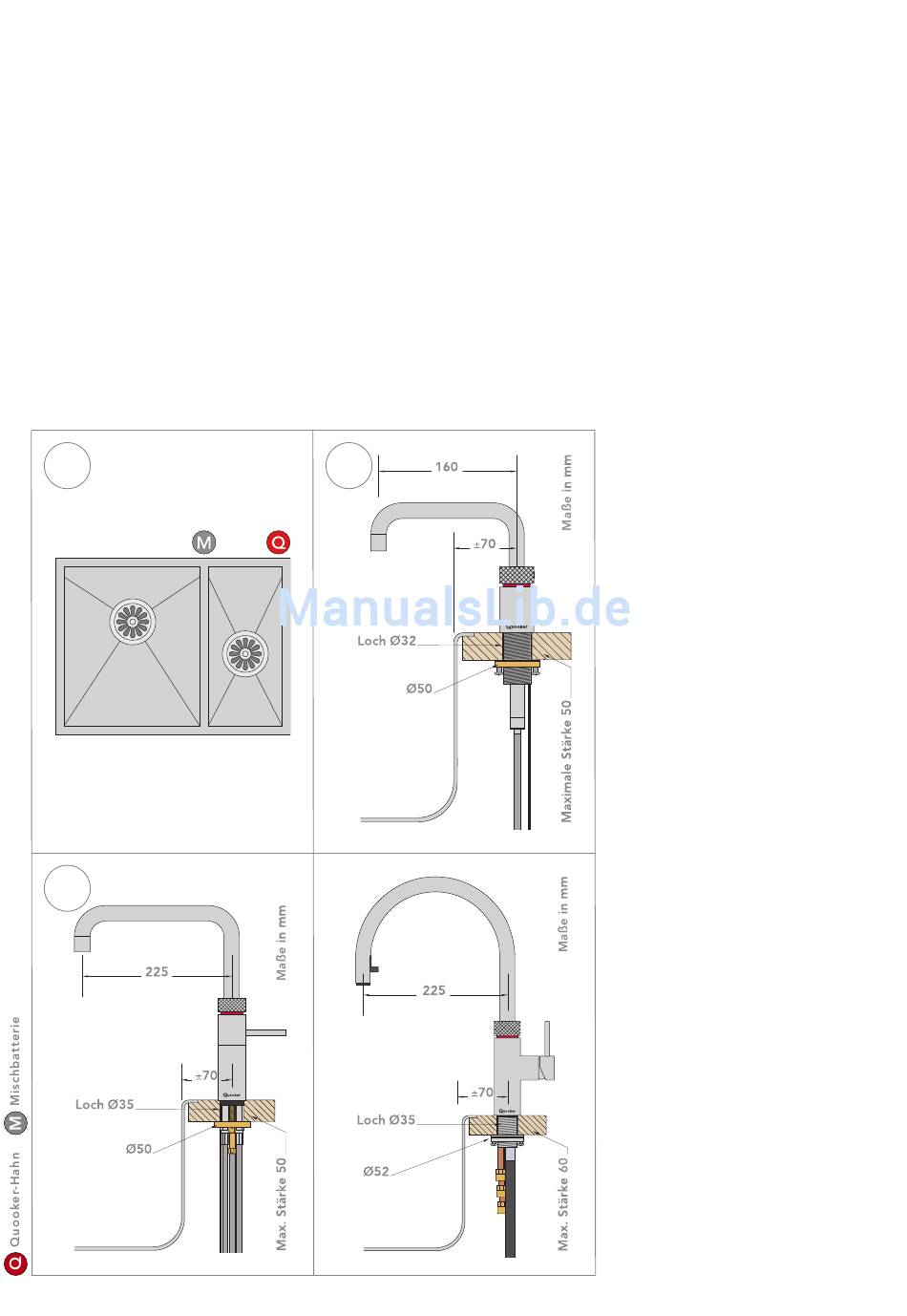

1 Position des
Nordic Hahns
Bestimmen – anhand der Abmessungen
des Waschbeckens und der Position der
Mischbatterie – der Position des Nordic
Kochend-Wasserhahns.
2 Loch bohren für
den Nordic Hahn
Bohren Sie ein Loch von 32 mm
Durchmesser. Verwenden Sie einen für
dieses Material geeigneten Bohrer.
Berücksichtigen Sie hierbei die
Reichweite des Auslaufs des Nordic
Kochend-Wasserhahns ab des
Mittelpunkts des Wasserhahnloches.
Bei einem Loch von 35 mm Durchmes-
ser oder größer den mitgelieferten
Zentrierring verwenden.
3 Loch bohren für
den Fusion oder
Flex Hahn
Bestimmen Sie die Stelle für den Hahn
und bohren Sie hier ein Loch von 35 mm
Durchmesser. Verwenden Sie einen für
dieses Material geeigneten Bohrer.
Berücksichtigen Sie hierbei die
Reichweite des Auslaufs des Hahns ab
des Mittelpunkts des Wasserhahnloches.
