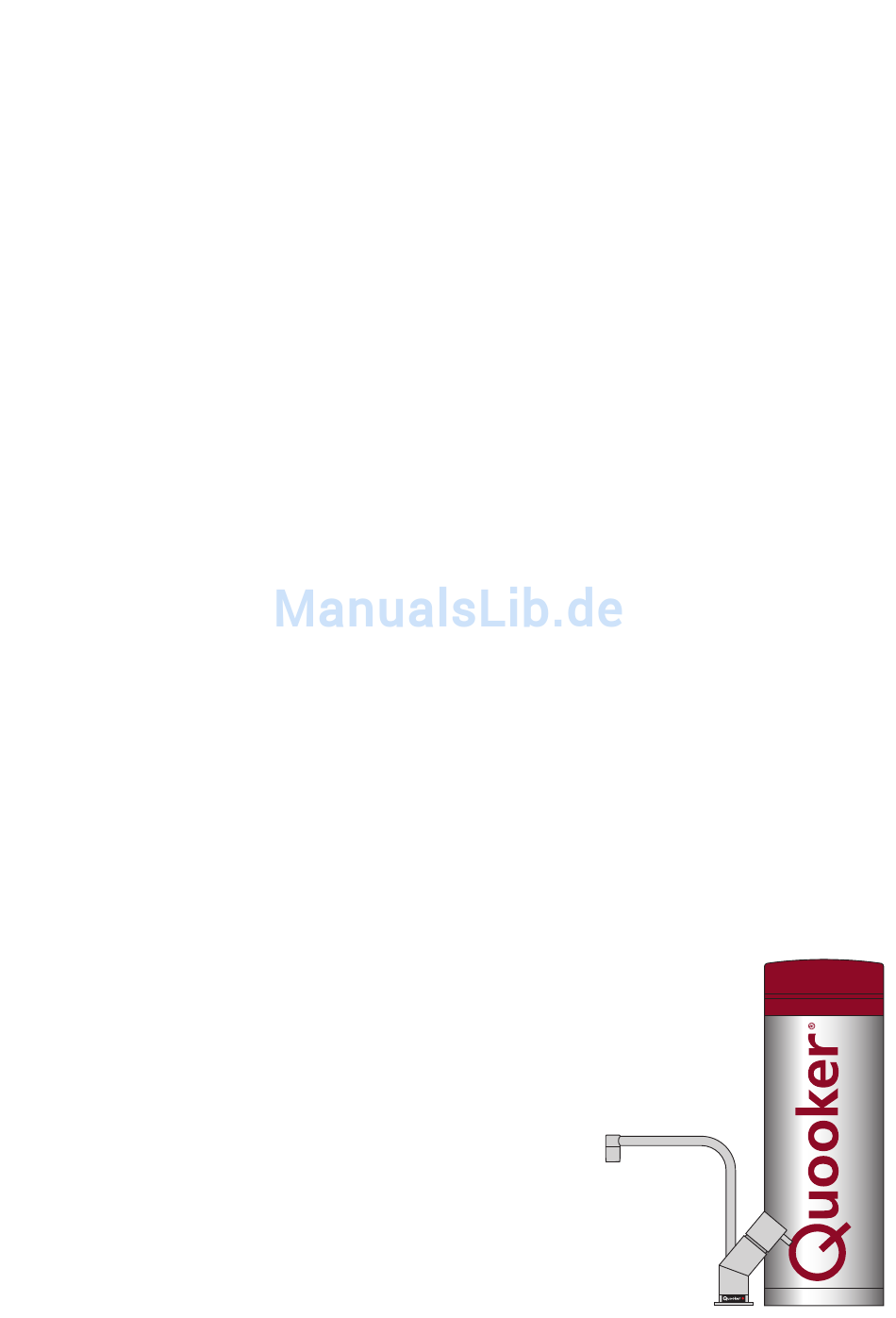

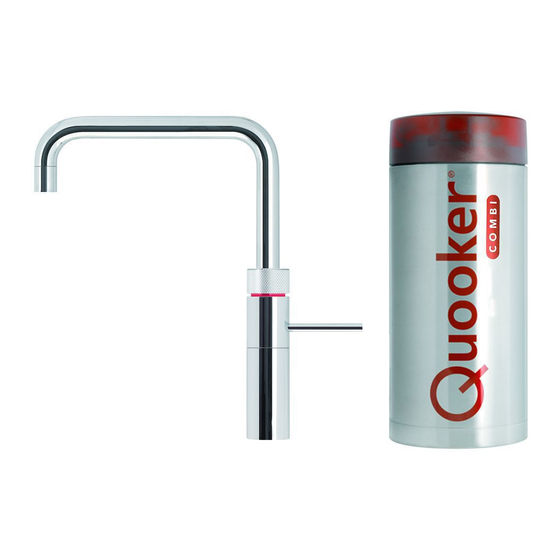

- Seite 1 Installationsanleitung COMBI Bitte lesen Sie vor der Installation zunächst diese Anleitung...
- Seite 2 -Wasserfilter gereinigt. Das warme Wasser aus der Mischbatterie wird nicht gefiltert, um die Lebensdauer des Filters zu verlängern. Beim Quooker COMBI wird das heiße Wasser aus dem Reservoir mit kaltem Wasser aus der Leitung gemischt. Das Misch ventil regelt eine konstante Ausström temperatur.
-
Seite 3: Installation, Pflege Und Garantie
Die Installation des Quookers kann überall dort erfolgen, wo eine Wasserleitung und eine Steckdose vorhanden sind. Achten Sie darauf, dass das Reservoir für den Servicedienst gut zugänglich sein sollte. Der Quooker wird mit einem praktischen Anschluss-Set (einschließlich der benötigten Sicherheitsgruppe) für eine problemlose Montage geliefert und ist wartungsfrei. - Seite 4 Lassen Sie das Reservoir ausreichend abkühlen, bevor Sie dieses abkuppeln. Dieses können Sie wie folgt am schnellsten vornehmen: Schalten Sie den Quooker aus, lassen Sie den Stecker jedoch in der Steckdose. Bedienen Sie daraufhin den Kochend-Wasser-Hahn und schließen Sie diesen wieder, sobald das Wasser kalt ist.
-
Seite 5: Konformitätserklärung
Konformitätserklärung Quooker B.V., Staalstraat 13, 2984 AJ Ridderkerk (Niederlande) erklärt hiermit eigenverantwortlich, dass die Produkte Quooker COMBI und COMBI+ hergestellt sind gemäß den Bestimmungen der Richtlinien: - 2006/95/EC Low Voltage Directive - 2004/108/EC Electromagnetic Compatibility Directive - 2014/68/EU Pressure Equipment Directive... -
Seite 6: Technische Spezifikationen
Technische Spezifikationen Reservoir COMBI Spannung 230 V Leistung* 2200 W Inhalt 7 Liter Aufheizzeit kaltes Reservoir* 20 Minuten Verbrauch im Ruhezustand* 10 W Reservoir Höhe 47 cm Reservoir Durchmesser 20 cm Hahnloch 32 mm Min. Wasserleitungsdruck 200 kPa (2 bar) Max. -
Seite 7: Inhalt Der Verpackung
Inhalt der Verpackung 1. COMBI-Reservoir 2. Quooker-Hahn, Ringen, Stahlring, Messing-Schraubring und zwei Schrauben 3. Ablaufrohr, Halterung, Verbindungsschlauch, flexibler Abflussschlauch, Zulauf-T-Stück, Abfluss-Y-Stück mit Dichtungsring, Aufkleber, Schlauchtülle, Ablauftrichter, Überwurf mutter mit drei Dichtungsringen, schwarzer Dichtungsring und drei Fiberringe 4. Quooker-Sicherheitsgruppe 5. Mischventil... -
Seite 8: Übersicht Quooker Combi Installation
Übersicht Quooker COMBI Installation Wir empfehlen Ihnen, nachstehende Reihenfolge bei der Installation einzuhalten: A. Loch bohren B. Hahn montieren C. Wasser anschließen D. Ablauf anschließen E. Reservoir anschließen ACHTUNG! Bitte beachten Sie bei der Installation, dass das Reservoir, die Sicherheitsgruppe, das Mischventil und die Steckdose für den Servicedienst gut... - Seite 9 Hahnlochs. Dies bestimmt, wie weit der Auslauf in das Spülbecken reicht. 1 Loch bohren Wählen Sie – unter Berücksichtigung des jeweiligen Spülbeckens und der Mischbatterie – eine geeignete Stelle für den Quooker-Hahn (siehe Beispiele). Bohren Sie mit einem passenden Bohrer ein Loch von 32 mm in die Anrichte.
-
Seite 10: Schrauben Anziehen
Hahn montieren • ACHTUNG! Die Gesamtlänge des Kochend-Wasser-Schlauchs beträgt lediglich 50 cm. Das Reservoir muss also nahe am Hahn montiert werden. Ein Verlängerungsschlauch ist lieferbar, normalerweise aber nicht notwendig. 1 Hahn durch die Anrichte Den Hahn durch das Loch in der Arbeitsfläche schieben. -
Seite 11: Wasser Anschließen
Wasser anschließen • ACHTUNG! Der Quooker funktioniert unter Wasserleitungsdruck und muss immer mit der Sicherheitsgruppe montiert werden (mitgeliefert). • Der Quooker Kochend-Wasser-Hahn muss gemäß den vor Ort geltenden Vorschriften angeschlossen werden. • Das Überdruckventil der Sicherheitsgruppe muss regelmäßig geöffnet werden, um Kalkablagerungen und somit Blockierungen vorzubeugen. -
Seite 12: Ablauf Anschließen
Ablauf anschließen • Das Quooker-Reservoir lässt beim Erhitzen Expansionswasser über den Trichter der Sicherheitsgruppe ab. • Der Trichter kann mit Hilfe des mitgelieferten Abflussschlauchs einfach am Abfluss angeschlossen werden. • Versuchen Sie, den Höhenunterschied zwischen dem Trichter der Sicherheits- gruppe und dem Anschluss am Abfluss so groß wie möglich zu halten und den Trichter so hoch wie möglich zu setzen. - Seite 13 Reservoir anschließen • ACHTUNG! Schalten Sie den Quooker erst ein, wenn das Reservoir mit Wasser gefüllt ist. • Das Quooker-Reservoir ist mit einem 3-adrigen Netzkabel mit geerdetem Stecker versehen. • Der Quooker-Hahn ist mit einem Kontrolllämpchen versehen. Dieses Lämpchen zeigt an, ob das Heizelement heizt oder nicht.
-
Seite 14: Reservoir Entkoppeln
Ausströmtemperatur des Wassers!) 3 Abschließen Schließen Sie das Absperrventil der Sicherheitsgruppe. Überprüfen Sie, ob der Druck vom Quooker genommen ist, indem Sie den Quooker-Hahn wieder öffnen. Es sollte nun kein Wasser mehr fließen. 4 Entkoppeln Lösen Sie die Schlauchanschlüsse, und ziehen Sie das LED-Kabel. - Seite 15 Q U O O K E R D E U T S C H L A N D G M B H Kronprinzenstraße 138 40217 Düsseldorf (D) T +49 (0)211 30036995 F +49 (0)211 30036996 E-Mail info@quooker.de Internet quooker.de...
