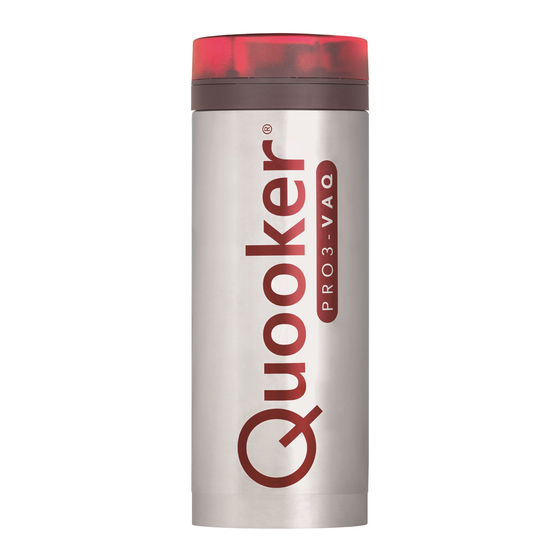

Quooker PRO3-VAQ Installationsanleitung
Kochendwasserhahn
Vorschau ausblenden
Andere Handbücher für PRO3-VAQ:
- Installationsanleitung (19 Seiten) ,
- Installationsanleitung (13 Seiten) ,
- Installationsanleitung (15 Seiten)
Verwandte Anleitungen für Quooker PRO3-VAQ
Inhaltszusammenfassung für Quooker PRO3-VAQ

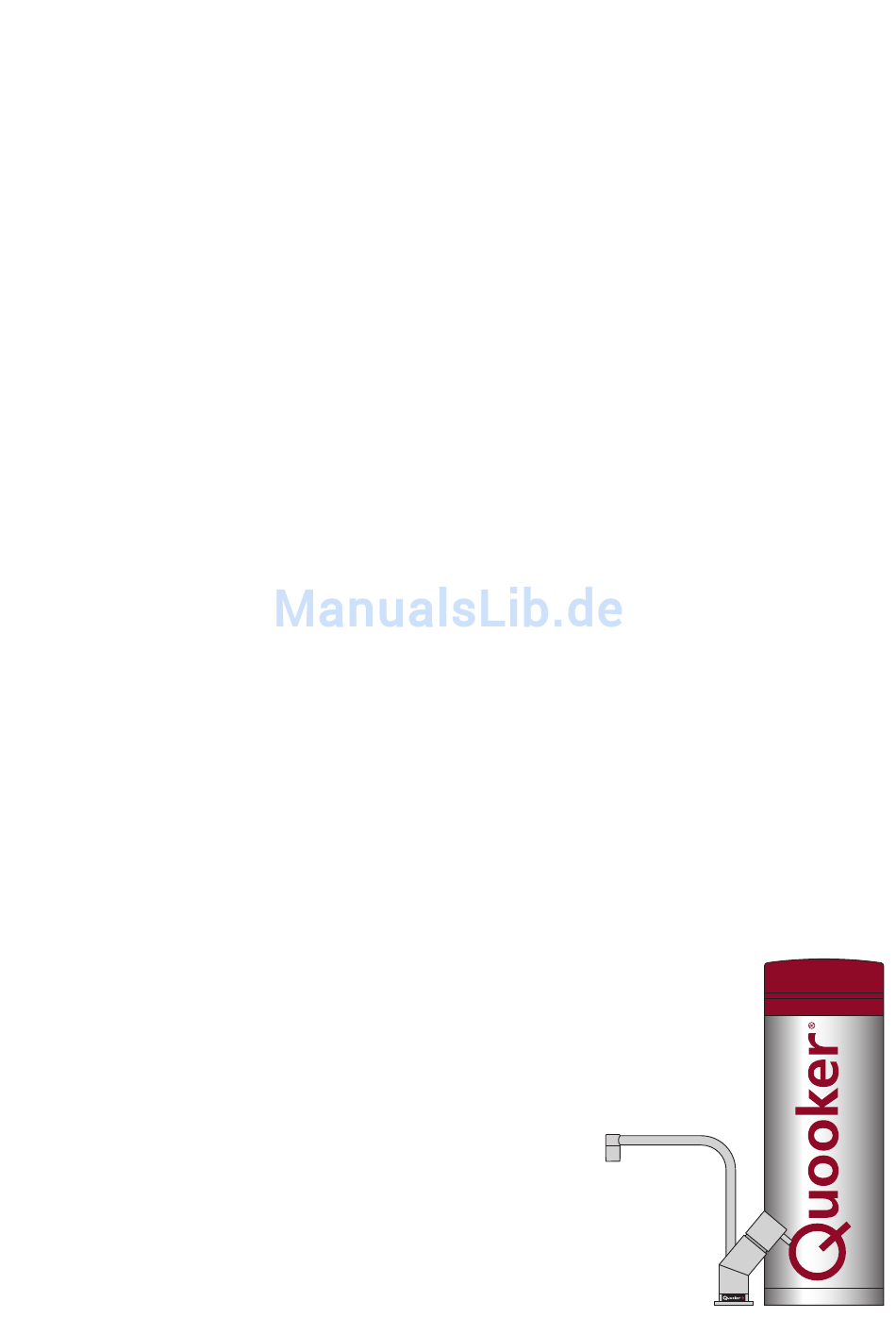

- Seite 1 Installationsanleitung VAQ Bitte lesen Sie vor der Installation zunächst diese Anleitung...
-
Seite 2: Installation, Pflege Und Garantie
Installation, Pflege und Garantie Die Installation des Quookers kann überall dort erfolgen, wo eine Wasserleitung und eine Steckdose vorhanden sind. Der Quooker wird mit einem praktischen Anschluss-Set (einschliesslich der benötigten Sicherheitsgruppe) für eine problemlose Montage geliefert. Etwa einmal alle drei Jahre sollte die HiTAC ®... - Seite 3 Lassen Sie das Reservoir ausreichend abkühlen, bevor Sie dieses abkoppeln. Dieses können Sie wie folgt am schnellsten vornehmen: Schalten Sie den Quooker aus, lassen Sie den Stecker jedoch in der Steckdose. Bedienen Sie daraufhin den Kochend-Wasser-Hahn und schliessen Sie diesen wieder, sobald das Wasser kalt ist.
-
Seite 4: Konformitätserklärung
Konformitätserklärung Quooker B.V., Staalstraat 13, 2984 AJ Ridderkerk (Niederlande) erklärt hiermit eigenverantwortlich, dass die Produkte Quooker PRO3-VAQ und PRO7-VAQ hergestellt sind gemäss den Bestimmungen der Richtlinien: - 2006/95/EC Low Voltage Directive - 2004/108/EC Electromagnetic Compatibility Directive - 2014/68/EU Pressure Equipment Directive... -
Seite 5: Technische Spezifikationen
Technische Spezifikationen Reservoir PRO3-VAQ PRO7-VAQ Spannung / Strom 230 V / 10 A 230 V / 16 A Leistung* 1600 W 2900 W Inhalt 3 Liter 7 Liter Aufheizzeit kaltes Reservoir* 10 Minuten 15 Minuten Verbrauch im Ruhezustand* 10 W 10 W Reservoir Höhe... -
Seite 6: Inhalt Der Verpackung
Inhalt der Verpackung 1. Quooker-Reservoir 2. Quooker-Hahn, Ring, Stahlring, Messing-Schraubring und zwei Schrauben 3. Ablauftrichter, flexibler Abflussschlauch, Zulauf-T-Stück, Verbindungsschlauch, Halterung, Fiberringe, schwarzer Dichtungsring, Aufkleber, Abfluss-Y-Stück und Schlauchtülle 4. Quooker-Sicherheitsgruppe - Installationsanleitung, Garantieregistrationskarte und Tipps für den Gebrauch... -
Seite 7: Übersicht Quooker Installation
Übersicht Quooker Installation Wir empfehlen Ihnen die folgende Reihenfolge bei der Installation einzuhalten: A. Loch bohren B. Hahn montieren C. Wasser anschliessen D. Ablauf anschliessen E. Reservoir anschliessen... - Seite 8 1 Loch bohren Wählen Sie – unter Berücksichtigung des jeweiligen Spülbeckens und der Mischbatterie – eine geeignete Stelle für den Quooker-Hahn (siehe Beispiele). Bohren Sie mit einem passenden Bohrer ein Loch von 32 mm in die Arbeitsplatte oder das Spülbecken.
-
Seite 9: Quooker Hahn Montieren
Quooker Hahn montieren • ACHTUNG! Die Gesamtlänge des Quooker-Schlauches beträgt rund 50 cm. Das Reservoir muss also nahe am Hahn montiert werden. Ein Verlängerungsschlauch ist bei Bedarf lieferbar. 1 Quooker-Hahn durch die Arbeits- platte schieben Schieben Sie den Hahn durch das Loch in der Arbeitsplatte oder Spüle. - Seite 10 Wasser anschliessen • ACHTUNG! Der Quooker funktioniert unter Wasserleitungsdruck und muss immer mit der mitgelieferten Sicherheitsgruppe montiert werden. • Der Quooker Kochend-Wasser-Hahn muss gemäss den vor Ort geltenden Vorschriften angeschlossen werden. 1 Kaltwasserlei - tung demontieren Sperren Sie das Eckventil ab und lösen Sie den Kaltwasserschlauch.
- Seite 11 Ablauf anschliessen • Das Quooker-Reservoir lässt beim Erhitzen Expansionswasser über den Trichter der Sicherheitsgruppe ab. • Der Trichter kann mit Hilfe des mitgelieferten Ablaufschlauches einfach am Abfluss angeschlossen werden. • Versuchen Sie den Höhenunterschied zwischen dem Trichter der Sicherheits- gruppe und dem Anschluss am Abfluss so gross wie möglich zu halten.
- Seite 12 Reservoir anschliessen • ACHTUNG! Schalten Sie den Quooker erst ein, wenn das Reservoir mit Wasser gefüllt ist. • Das Quooker-Reservoir ist mit einem drei-adrigen Netzkabel mit geerdetem Stecker versehen. • Der Quooker-Hahn ist mit einem Kontrolllämpchen versehen. Dieses Lämpchen zeigt an, ob das Heizelement aktiviert ist.
-
Seite 13: Reservoir Entkoppeln
3 Absperren Entfernen Sie die Kappe der Sicher - heitsgruppe und schliessen Sie das Absperrventil. Überprüfen Sie, ob sich der Druck im Quooker abgebaut hat, indem Sie den Quooker-Hahn wieder öffnen. Es sollte nun kein Wasser mehr fliessen. 4 Entkoppeln Lösen Sie die Schlauchanschlüsse, und... - Seite 14 Q U O O K E R S C H W E I Z A G Kasernenstrasse 1 CH-8184 Bachenbülach Tel +41 (0)43 4112030 Fax +41 (0)43 4112039 E-Mail info@quooker.ch Internet quooker.ch...
