Wägefunktionen
Die Daten auf Datenträger speichern
Die Justagefolge der steigenden Justagegewichte muss eingehalten werden.
Beispiel:
Nullpunkt = 0.0 kg (immer)
Justagegewicht 1 = 100 kg
Die Kennlinie ist damit bestimmt (für weitere Justagegewichte ist der Gewichtswert
0 eingetragen) und die Waage kann jetzt für den gesamten Messbereich die
Gewichtswerte errechnen.
Hinweis:
Da der theoretische maximale Endwert für Justagedigits 60074 und der Wert für
völlig unbelastete Wägezellen (ohne das Eigengewicht der Konstruktion) 5461
beträgt, kann die Plausibilität der Kennlinie grob überprüft werden, um z.B.
Kraftnebenschlüsse zu erkennen.

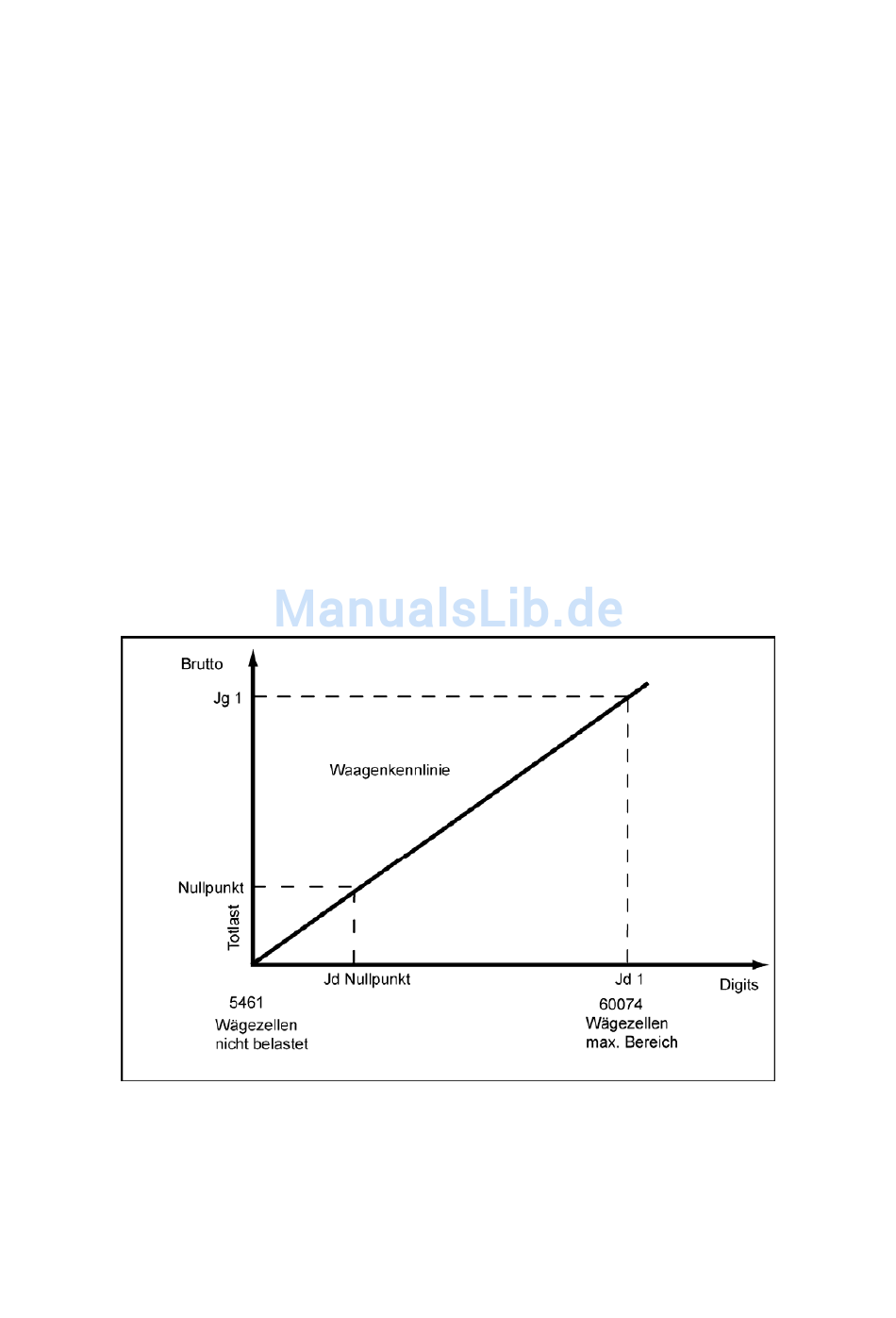

Die Zeichnung verdeutlicht den Zusammenhang zwischen den Justagedigits und
dem Justagegewicht.
Abbildung 5-1
Justagedigits und Gewichtswert
5-24
SIWAREX MS
ergibt 7800 Digits
ergibt 60074 Digits
