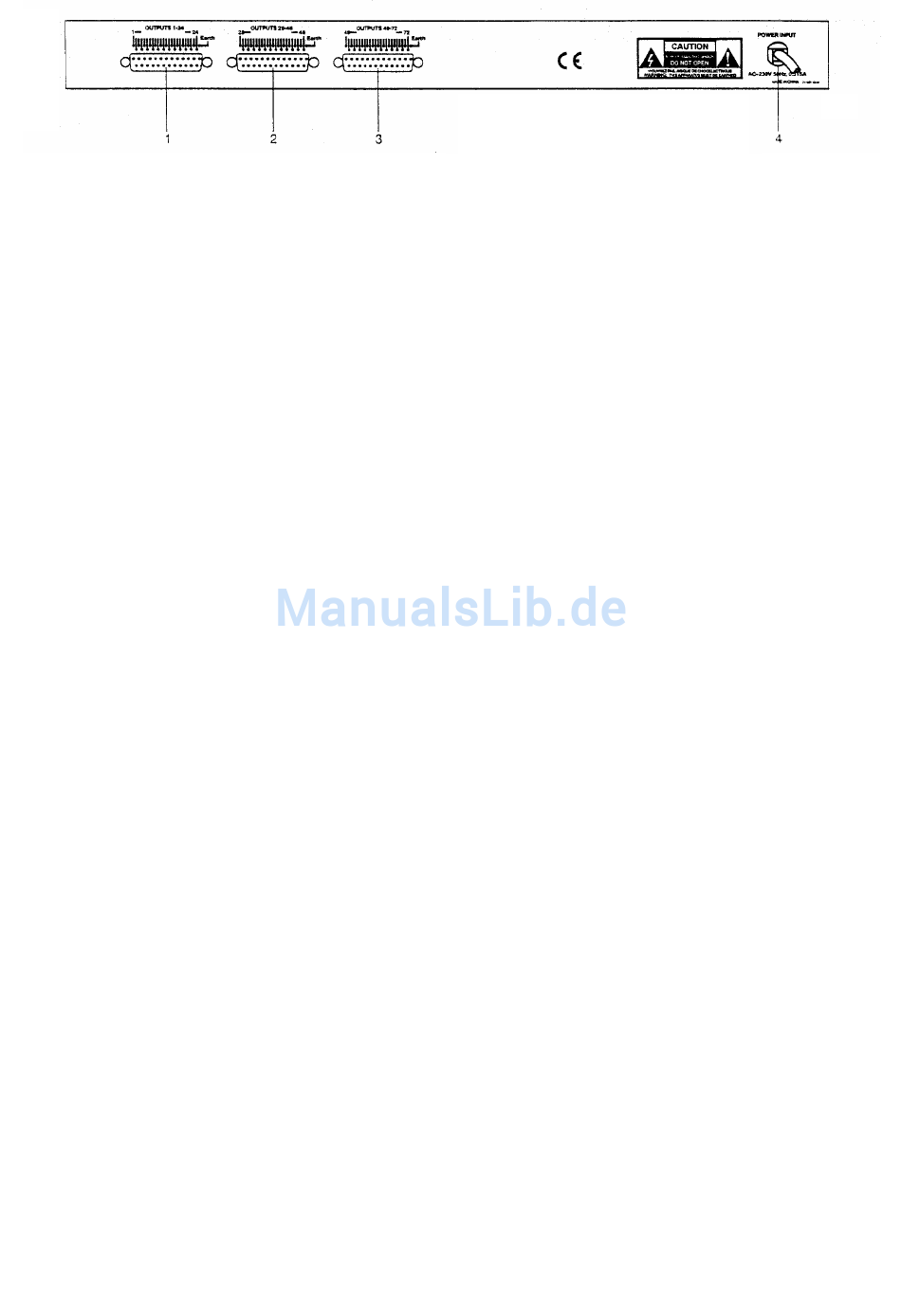

1. 01-24 Kanal Ausgang 25pol D-Stecker
2. 25-48 Kanal Ausgang 25pol D-Stecker
3. 49-72 Kanal Ausgang 25pol D-Stecker
4. Stromversorgung:
Bedienungsanweisung
1. schalten Sie das Gerät ein.
2. drücken Sie den Menü-Knopf 3 sec. lang um in den Einstellungs-Modus zu gelangen:
Modus wählen:
DMX Modus:
MIDI Modus:
Speicher-Modus:
Geschwindidkeit:
Kanal-Einstellung: drücken sie den Menü-Knopf und das Display wird Ihnen C-01-C-72 anzeigen.
AC 230V / 50Hz 0,315A
drücken sie die 56Knöpfe um DMX oder MIDI Modus zu wählen.
bei blinken des LED´s bestätigen sie mit dem Menü-Knopf.
wenn das DMX-LED blinkt, wird Ihnen die blinkende DMX-Adresse (A001-
A512) auf dem Display angezeigt. Wählen Sie nun mit 56Knöpfe die
gewünschte Adresse und bestätigen Sie Ihre Eingabe mit der Menü-Taste.
wenn das MIDI-LED blinkt, wird Ihnen die blinkende MIDI-Nr. (CH01-CH17)auf
dem Display angezeigt. Wählen Sie nun mit 56Knöpfe den gewünschten
Kanal und bestätigen Sie Ihre Eingabe mit der Menü-Taste.
das Display ziegt Ihnen nun ON/OFF und das HOLD-LED leuchtet.
drücken Sie die 56Knöpfe und wählen sie Sie zwischen ON / OFF.
Falls Sie On gewählt haben, bleibt die letzte Scene bestehen, wenn
DMX-Signal erlischt.
Falls Sie Off gewählt haben, verschwindet die letzte Scene, wenn
DMX-Signal erlischt.
drücken sie wiederholt auf den Menü-Knopf. Das Display wird Ihnen nun die
Geschwindigkeit (SP01-SP99) anzeigen. Die gewünschte Geschwindigkeit
kann
nun mit den56Knöpfen
Wählen Sie nun mit den 56Knöpfen die gewünschte Kanaleinstellung.
bestätigen sie Ihre Wahl mit der Menü-Taste um den Einstellungs-Mode zu
verlassen.
gewählt werden.
