Inhaltszusammenfassung für Dell Vostro 5471

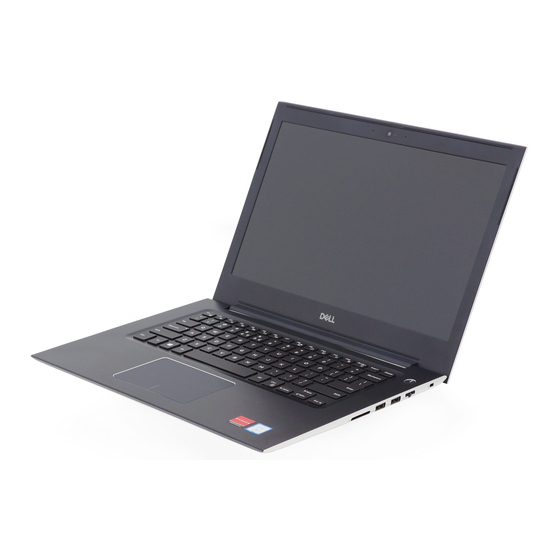

- Seite 1 Dell Vostro 5471 Benutzerhandbuch Vorschriftenmodell: P88G Vorschriftentyp: P88G001...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
© 2016 Dell Inc. oder Tochterunternehmen. Alle Rechte vorbehalten. Dieses Produkt ist durch US-amerikanische und internationale Urheberrechtsgesetze und nach sonstigen Rechten an geistigem Eigentum geschützt. Dell und das Dell Logo sind Marken von Dell Inc. in den Vereinigten Staaten und/oder anderen Geltungsbereichen. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Arbeiten am Computer........................... 7 Sicherheitshinweise................................7 Ausschalten des Computers — Windows 10......................... 8 Vor der Arbeit an Komponenten im Innern des Computers..................8 Nach der Arbeit an Komponenten im Inneren des Computers..................8 2 Entfernen und Einbauen von Komponenten....................9 Bodenabdeckung................................ - Seite 4 Touchpad...................................27 Entfernen des Touchpads............................27 Installieren des Touchpads............................28 Bildschirmbaugruppe............................... 28 Entfernen der Bildschirmbaugruppe........................28 Einbauen der Bildschirmbaugruppe......................... 30 Bildschirmblende................................30 Entfernen der Bildschirmblende..........................30 Einbauen der Bildschirmblende..........................32 Kamera....................................32 Entfernen der Kamera............................... 32 Einbauen der Kamera..............................33 Bildschirm..................................33 Entfernen des Bildschirms............................33 Einbauen des Bildschirms............................35 Bildschirmscharniere................................35 Entfernen des Bildschirmscharniers........................
- Seite 5 Aktualisieren des BIOS unter Windows......................... 69 Aktualisieren des BIOS auf Systemen mit aktiviertem BitLocker.................70 Aktualisieren Ihres System-BIOS unter Verwendung eines USB-Flashlaufwerks..........70 Aktualisieren des Dell BIOS in Linux- und Ubuntu-Umgebungen................71 Aktualisieren des BIOS über das einmalige F12-Startmenü................... 71 System- und Setup-Kennwort............................75 Zuweisen eines System- und Setup-Kennworts....................
- Seite 6 Sicherheitsgerätetreiber............................80 Softwaregerätetreiber............................... 80 Eingabegerätetreiber..............................80 Firmware..................................80 Intel Dynamic Platform and Thermal Framework....................80 7 Fehlerbehebung............................82 Dell ePSA-Diagnose 3.0 – Enhanced Pre-boot System Assessment, Erweiterte Systemtests vor Hochfahren des Computers............................82 Ausführen der ePSA-Diagnose..........................82 Diagnose-LED...................................82 Akkustatusanzeigen.................................83 8 Kontaktaufnahme mit Dell..........................84 Inhaltsverzeichnis...
-
Seite 7: Arbeiten Am Computer
Produktdokumentationen durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben. -
Seite 8: Ausschalten Des Computers - Windows 10
Computer einschalten. VORSICHT: Verwenden Sie ausschließlich Akkus für genau diesen Dell-Computer, um Beschädigungen des Computers zu vermeiden. Verwenden Sie keine Akkus, die für andere Dell-Computer bestimmt sind. Schließen Sie alle externen Geräte an, etwa Port-Replicator oder Media Base, und setzen Sie alle Karten wieder ein, etwa eine ExpressCard. -
Seite 9: Entfernen Und Einbauen Von Komponenten
Entfernen und Einbauen von Komponenten Bodenabdeckung Entfernen der Bodenabdeckung Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. So entfernen Sie die Bodenabdeckung: Entfernen Sie die acht M2,5x6-Schrauben [1]. b Lösen Sie die zwei M2,5x6-Schrauben [2]. Hebeln Sie die Bodenabdeckung von der Kante ab [1]. -
Seite 10: Einbauen Der Bodenabdeckung
Einbauen der Bodenabdeckung Richten Sie die Bodenabdeckung auf die Schraubenhalterungen am Computer aus. Drücken Sie die Ränder der Tastatur, bis sie hörbar einrastet. Ziehen Sie die zwei M2,5x6-Schrauben fest. Bringen Sie die acht M2,5x6-Schrauben zur Befestigung der Bodenabdeckung wieder am Computer an. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. - Seite 11 d Entfernen Sie die vier M2,0x3-Schrauben [1]. Heben Sie den Akku vom System weg [2]. Entfernen und Einbauen von Komponenten...
-
Seite 12: Einsetzen Des Akkus
Einsetzen des Akkus Setzen Sie den Akku in den Steckplatz im Computer ein. Schließen Sie das Akkukabel am Anschluss an der Systemplatine an. Schließen Sie das Festplattenlaufwerkkabel an den Anschluss auf der Systemplatine an und schließen Sie den Riegel. Ziehen Sie die vier M2,0x3-Schrauben fest, mit denen der Akku am System befestigt wird. Bringen Sie die Abdeckung an der Unterseite Folgen Sie den Anweisungen unter... -
Seite 13: Einbauen Des Lautsprechers
Einbauen des Lautsprechers Richten Sie die Lautsprecher an den Steckplätzen im System aus. Führen Sie das Lautsprecherkabel durch die Kabelführungshalterungen am System. Schließen Sie das Lautsprecherkabel an die Systemplatine an. Bauen Sie folgende Komponenten ein: Akku Bodenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. - Seite 14 So entfernen Sie das Festplattenlaufwerk: Entfernen Sie die vier Schrauben (M2,0 x 3), mit denen das Festplattenlaufwerk am System befestigt ist [1]. b Heben Sie das Festplattenlaufwerk aus dem System heraus [2]. Entfernen und Einbauen von Komponenten...
-
Seite 15: Einsetzen Des Festplattenlaufwerks
Einsetzen des Festplattenlaufwerks Setzen Sie das Festplattenlaufwerk in den Steckplatz im System. Bringen Sie die vier Schrauben (M2,0 x 3) wieder an, mit denen die Festplattenbaugruppe am System befestigt wird. Befestigen Sie das Festplattenlaufwerkskabel am Akku. Schließen Sie das Festplattenlaufwerkkabel an den Anschluss auf der Systemplatine an. Bauen Sie folgende Komponenten ein: Akku Bodenabdeckung... -
Seite 16: Einsetzen Der Knopfzellenbatterie
Einsetzen der Knopfzellenbatterie Setzen Sie die Knopfzellenbatterie in den Sockel auf der Systemplatine ein. Schließen Sie das Kabel der Knopfzellenbatterie an den Anschluss auf der Systemplatine an. Bringen Sie die Abdeckung an der Unterseite Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 17: Installieren Des M.2-Ssd-Laufwerks (Solid State Drive)
Installieren des M.2-SSD-Laufwerks (Solid State Drive) Richten Sie die Kerbe auf dem SSD-Laufwerk an der Lasche am SSD-Steckplatz aus. Schieben Sie das SSD-Laufwerk in den Schacht. Bringen Sie die M2,0x3-Schraube wieder an, um das SSD-Laufwerk am System zu befestigen. Bringen Sie die Abdeckung an der Unterseite Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des... -
Seite 18: Einbauen Der Wlan-Karte
Einbauen der WLAN-Karte Setzen Sie die WLAN-Karte in den entsprechenden Schlitz am System ein. Verbinden Sie die WLAN-Kabel mit den Anschlüssen an der WLAN-Karte. Positionieren Sie die Halterung und bringen Sie die M2,0x4-Schraube an, mit der sie am System befestigt wird. Bringen Sie die Abdeckung an der Unterseite Folgen Sie den Anweisungen unter... -
Seite 19: Einbauen Des Systemlüfters
Einbauen des Systemlüfters Setzen Sie den Systemlüfter in den Steckplatz im System ein. Bringen Sie die zwei M2,0x4 Schrauben an, mit denen er am System befestigt wird. Verbinden Sie das Kabel des Systemlüfters mit dem Anschluss auf der Systemplatine. Bringen Sie die Abdeckung an der Unterseite Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des... -
Seite 20: Einsetzen Des Kühlkörpers
Einsetzen des Kühlkörpers Platzieren Sie den Kühlkörper in seinem Steckplatz im System. Ziehen Sie die sieben M2,0x3-Schrauben fest, mit denen der Kühlkörper auf der Systemplatine befestigt ist. Bauen Sie folgende Komponenten ein: Systemlüfter Bodenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. - Seite 21 d Entfernen Sie die beiden M2,0x4-Schrauben, mit denen die E/A-Platine am System befestigt ist [1]. Heben Sie die E/A-Platine aus dem System. Entfernen und Einbauen von Komponenten...
-
Seite 22: Einbauen Der Eingabe/Ausgabe-Platine
Einbauen der Eingabe/Ausgabe-Platine Platzieren Sie die Eingabe/Ausgabe(E/A)-Platine im entsprechenden Steckplatz im System. Bringen Sie die beiden M2,0x4-Schrauben an, mit denen die E/A-Platine auf der Systemplatine befestigt ist. Schließen Sie das E/A-Kabel und das Fingerabdruckkabel an und schließen Sie den Riegel, um es an der E/A-Platine zu befestigen. Bauen Sie folgende Komponenten ein: WLAN SSD-Laufwerk (Solid State Drive) - Seite 23 So entfernen Sie den Netzschalter: Entfernen Sie die beiden M2,5x6-Schrauben, mit denen das rechte Bildschirmschanier am System befestigt ist [1]. b Heben Sie das Scharnier an [2]. Heben Sie den Riegel an und trennen Sie das Betriebsschalterkabel vom Anschluss auf der Fingerabdruckplatine. d Entfernen Sie die beiden M2,0x3-Schrauben, mit denen der Betriebsschalter am System befestigt ist [1].
-
Seite 24: Einbauen Des Netzschalters
Einbauen des Netzschalters Setzen Sie den Betriebsschalter in seinen Steckplatz im System. Ziehen Sie die Schrauben wieder fest, mit denen der Betriebsschalter am System befestigt ist. Schließen Sie das Stromkabel an den Anschluss auf der Fingerabdruckplatine an. Schließen Sie das Bildschirmscharnier und befestigen Sie es mit den zwei M2,5x4-Schrauben am System. Bauen Sie folgende Komponenten ein: Eingabe/Ausgabe(E/A)-Platine WLAN... - Seite 25 Systemlüfter Kühlkörper SSD-Laufwerk (Solid State Drive) So entfernen Sie die Systemplatine: Trennen Sie die folgenden Kabel: • Eingabe/Ausgabe(E/A)-Platinenkabel [1,2] • Eingabe/Ausgabe(E/A)-Platinenkabel [3] • Tastaturbeleuchtungskabel [4] • Tastatur- und Touchpad-Kabel [5] b Trennen Sie das eDP-Kabel [1], das Netzadapteranschlusskabel [2] und das Lautsprecherkabel [5] vom Anschluss. Entfernen Sie die zwei M2,0x4-Schrauben, mit denen die Halterung des USB-Typ-C-Anschlusses an der Systemplatine befestigt ist [3].
- Seite 26 Entfernen Sie die drei M2,0x2-Schrauben, mit denen die Systemplatine am System befestigt ist [1]. Heben Sie die Systemplatine an und nehmen Sie diese aus dem System heraus [2]. Entfernen und Einbauen von Komponenten...
-
Seite 27: Einbauen Der Systemplatine
Einbauen der Systemplatine Richten Sie die Schraubenbohrungen auf der Systemplatine an den Schraubenbohrungen auf dem System aus. Bringen Sie die drei M2x2-Schrauben an, um die Systemplatine am Computer zu befestigen. Richten Sie die Schraubenbohrungen der USB-Typ-C-Halterung an den Bohrungen auf der Systemplatine aus und befestigen Sie die beiden Schrauben, um die Halterung am System zu sichern. -
Seite 28: Installieren Des Touchpads
Entfernen Sie die drei M2x2-Schrauben, mit denen die Touchpad-Stützhalterung am System befestigt ist, und heben Sie das Touchpad von System weg [1, 2]. Installieren des Touchpads Bringen Sie die drei Schrauben wieder an, mit denen die Touchpad-Stützhalterung am System befestigt wird. Verbinden Sie das Touchpad-Kabel mit dem Anschluss am System. - Seite 29 Heben Sie die Bildschirmbaugruppe an und schieben Sie sie heraus. d Die verbleibende Komponente ist die Bildschirmbaugruppe. Entfernen und Einbauen von Komponenten...
-
Seite 30: Einbauen Der Bildschirmbaugruppe
Einbauen der Bildschirmbaugruppe Richten Sie die Bildschirmbaugruppe aus und positionieren Sie sie am System. Positionieren Sie die Scharnierhalterung am System und ziehen Sie die Schrauben wieder fest, mit denen die Bildschirmbaugruppe am System befestigt ist. Verbinden Sie das eDP-Kabel mit dem Anschluss auf der Systemplatine. Bauen Sie folgende Komponenten ein: WLAN-Karte Bodenabdeckung... - Seite 31 b Entfernen Sie die Bildschirmblende von der Bildschirmbaugruppe. Entfernen und Einbauen von Komponenten...
-
Seite 32: Einbauen Der Bildschirmblende
Einbauen der Bildschirmblende Bringen Sie die Blende an der Bildschirmbaugruppe an. Drücken Sie die Bildschirmblende von der Oberseite beginnend nach unten und arbeiten Sie sich entlang der gesamten Blende vor, bis diese in die Bildschirmbaugruppe einrastet. Bauen Sie folgende Komponenten ein: Bildschirmbaugruppe WLAN-Karte Bodenabdeckung... -
Seite 33: Einbauen Der Kamera
Einbauen der Kamera Richten Sie die Kamera an ihrem Steckplatz in der Bildschirmbaugruppe aus. Verbinden Sie das Kamerakabel mit dem entsprechenden Anschluss am Bildschirm. Bauen Sie folgende Komponenten ein: Bildschirmblende Bildschirmbaugruppe WLAN-Karte Bodenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. - Seite 34 So bauen Sie den Bildschirm aus: Entfernen Sie die vier M2,0x2-Schrauben, mit denen der Bildschirm an der Bildschirmbaugruppe befestigt ist [1], heben sie den Bildschirm an und drehen Sie ihn um, um auf das eDP-Kabel zugreifen zu können [2]. b Entfernen Sie den Klebestreifen [1]. Heben Sie den Riegel an und trennen Sie das Bildschirmkabel vom Anschluss am Bildschirm [2].
-
Seite 35: Einbauen Des Bildschirms
Einbauen des Bildschirms Verbinden Sie das eDP-Kabel mit dem entsprechenden Anschluss. Befestigen Sie das Bildschirmkabel mit dem Klebeband. Befestigen Sie den Bildschirm und richten Sie ihn mit den Schraubenhalterungen an der Bildschirmbaugruppe aus. Ziehen Sie die vier Schrauben fest, mit denen der Bildschirm an der Bildschirmbaugruppe befestigt wird. Bauen Sie folgende Komponenten ein: Bildschirmblende Bildschirmbaugruppe... -
Seite 36: Einbauen Des Bildschirmscharniers
Einbauen des Bildschirmscharniers Setzen Sie die Bildschirmscharnierabdeckung auf die Bildschirmbaugruppe. Befestigen Sie die Schrauben, mit denen die Bildschirmscharnierabdeckung an der Bildschirmbaugruppe befestigt wird. Bauen Sie folgende Komponenten ein: Display Bildschirmblende Bildschirmbaugruppe WLAN-Karte Bodenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 37: Einbauen Des Dc-In-Anschlusses
d Trennen Sie den DC-In-Anschluss vom System [4]. Einbauen des DC-In-Anschlusses Positionieren Sie den DC-In-Anschluss in seinem Steckplatz am System und schließen Sie ihn an. Verbinden Sie das Netzadapteranschlusskabel mit dem Anschluss auf der Systemplatine. Platzieren Sie das rechte Bildschirmscharnier und bringen Sie die 3 Schrauben, mit denen das Scharnier am System befestigt wird, wieder an. - Seite 38 Akku Systemlüfter Kühlkörper SSD-Festplatte (Solid-State Drive) WLAN-Karte Eingabe/Ausgabe(E/A)-Platine Betriebsschalter Festplattenlaufwerk Systemplatine Bildschirmbaugruppe So entfernen Sie die Tastatur: Entfernen Sie die 33 Schrauben (M1,2 x 2), mit denen die Tastatur am System befestigt ist [1]. b Trennen Sie das Tastaturkabel vom Anschluss am System [2]. Heben Sie die Tastaturhalterung weg vom System.
-
Seite 39: Einbauen Der Tastatur
d Entfernen Sie die vier Schrauben, mit denen die Tastatur an der Handballenstütze befestigt ist [1]. Heben Sie die Tastatur weg vom System [2]. Einbauen der Tastatur Platzieren Sie die Tastatur auf dem Schlitz in der Handballenstütze. Bringen Sie die Schrauben wieder an, mit denen die Tastatur an der Handballenstütze befestigt wird. Platzieren Sie die Tastaturhalterung über der Tastatur im Systemsteckplatz. -
Seite 40: Handballenauflage
Bringen Sie die Schrauben wieder an, mit denen die Tastatur am System befestigt wird. Bauen Sie folgende Komponenten ein: Bildschirmbaugruppe Systemplatine Festplattenlaufwerk Betriebsschalter Eingabe/Ausgabe(E/A)-Platine WLAN-Karte SSD-Festplatte (Solid-State Drive) Kühlkörper Systemlüfter Akku Bodenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 41: Edp-Kabel
Bauen Sie die folgenden Komponenten auf der neuen Handballenstütze ein: Bildschirmbaugruppe Tastatur Systemplatine Festplattenlaufwerk Schaltfläche mit Stromversorgung Eingabe/Ausgabe(E/A)-Platine WLAN-Karte SSD-Laufwerk (Solid State Drive) Kühlkörper Systemlüfter Touchpad Lautsprecher Akku Bodenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 42: Einbauen Des Edp-Kabels
Bildschirmscharnier Lösen Sie das eDP-Kabel aus der Kabelführung und entfernen Sie es vom Display. Einbauen des eDP-Kabels Bringen Sie das eDP-Kabel am Bildschirm an. Führen Sie das eDP-Kabel durch die Kabelführung. Bauen Sie folgende Komponenten ein: Bildschirmscharnier Display Kamera Bildschirmblende Bildschirmbaugruppe WLAN-Karte Bodenabdeckung... -
Seite 43: Einbauen Der Hinteren Bildschirmabdeckung
Kamera Display Bildschirmscharnier eDP-Kabel Die hintere Bildschirmabdeckung ist die verbliebene Komponente nach dem Entfernen aller Komponenten. Einbauen der hinteren Bildschirmabdeckung Die hintere Bildschirmabdeckung ist die verbliebene Komponente nach dem Entfernen aller Komponenten. Bauen Sie folgende Komponenten ein: eDP-Kabel Bildschirmscharnier Display Kamera Bildschirmblende Bildschirmbaugruppe... -
Seite 44: Technologie Und Komponenten
Technologie und Komponenten Dieses Kapitel erläutert die in dem System verfügbare Technologie und Komponenten. Themen: • DDR4 • USB-Funktionen • USB-Typ C • HDMI 1.4 DDR4 DDR4-Speicher (Double Data Rate der vierten Generation) ist der schnellere Nachfolger der DDR2- und DDR3-Technologie und ermöglicht bis zu 512 GB Kapazität im Vergleich zu der maximalen Kapazität von 128 GB pro DIMM bei DDR3-Speicher. -
Seite 45: Speicherfehler
Abbildung 2. Stärkenunterschied Gebogene Kante DDR4-Module haben eine gebogene Kante zur Unterstützung beim Einsetzen und zur Verringerung der Beanspruchung der PCB während der Arbeitsspeicherinstallation. Abbildung 3. Gebogene Kante Speicherfehler Bei Speicherfehlern im System wird der neue Fehlercode EIN-BLINKEN-BLINKEN oder EIN-BLINKEN-EIN angezeigt. Wenn der gesamte Speicher ausfällt, schaltet sich die LCD-Anzeige nicht ein. -
Seite 46: Geschwindigkeit
Nachfrage nach größerer Bandbreiten gestiegen. Der USB 3.0/USB 3.1 Gen 1 hat endlich die Antwort auf die Anforderungen der Verbraucher. Er ist theoretisch 10 mal schneller als sein Vorgänger. Eine Übersicht der USB 3.1 Gen 1-Funktionen: • Höhere Übertragungsraten (bis zu 5 Gbit/s) •... -
Seite 47: Anwendungen
Anwendungen USB 3.0 /USB-3.1 Gen 1 öffnet Wege und bietet Geräten mehr Raum für bessere Gesamtfunktionalität. USB-Video war zuvor was maximale Auflösung, Latenz und Videokomprimierung anbelangt nicht akzeptabel. Aufgrund der 5 bis 10 mal größeren Bandbreite lassen sich nun weitaus bessere USB-Videolösungen vorstellen. Single-link-DVI erfordert einen Durchsatz von nahezu 2 Gbit/s. 480 Mbit/s legte Beschränkungen auf, 5 Gbit/s ist mehr als vielversprechend. -
Seite 48: Usb Power Delivery
USB Power Delivery Die USB PD-Spezifikation ist auch eng mit dem USB-Typ C verflochten. Derzeit verwenden Smartphones, Tablets und andere mobile Geräte häufig eine USB-Verbindung zum Aufladen. Ein USB 2.0-Anschluss liefert bis zu 2,5 Watt Leistung – damit laden Sie Ihr Handy auf, aber das war's dann auch schon. -
Seite 49: Vorteile Von Hdmi
Vorteile von HDMI • Qualitäts-HDMI überträgt unkomprimiertes digitales Audio und Video bei höchster, gestochen scharfer Bildqualität. • Kostengünstige HDMI bietet die Qualität und Funktionalität einer digitalen Schnittstelle, während sie auch unkomprimierte Videoformate in einer einfachen, kosteneffektiven Weise unterstützt • Audio-HDMI unterstützt mehrere Audioformate von Standard-Stereo bis zu mehrkanaligem Surround-Sound •... -
Seite 50: System
System System – Technische Daten Funktion Technische Daten Prozessortyp Intel Kaby Lake U-Quad Core System-Chipsatz In Prozessor integriert Gesamt-Cache • 8 MB Cache – Intel Core i7der 8. Generation • 6 MB Cache – Intel Core i5 der 8. Generation Speicher Funktion Technische Daten... -
Seite 51: Kommunikation - Technische Daten
Funktion Technische Daten • Digital-Array-Mikrofone Kommunikation – Technische Daten Funktion Technische Daten Ethernet-Adapter Netzwerkkarte mit Übertragungsraten von 10/100/1000 MBit/s Wireless WLAN-Optionen: • DW1820 2x2 ac 802.11ac + BT 4.1 • 2x2 AC(Intel 7265) und 1x1 AC (Intel 3165 & DW1810), insgesamt 3 Karten Ports und Stecker –... -
Seite 52: Tastatur
Funktion Technische Daten • Blendfreies 14-Zoll-HD-LCD-Display mit LED-Hintergrundbeleuchtung Betriebswinkel 0° (geschlossen) bis 135° Bildwiederholfrequen 60 Hz Horizontal FHD (80/80/80/80) Vertikal FHD (80/80/80/80) Tastatur Funktion Technische Daten Anzahl der Tasten • USA: 80 Tasten • Großbritannien: 81 Tasten • Japan: 84 Tasten •... -
Seite 53: Akku -Technische Daten
• 128-GB-M.2-SSD-Laufwerk • 256-GB-M.2-SSD-Laufwerk • 512-GB-M.2-SSD-Laufwerk • HDD Free Fall Sensor (FFS)-Support (Free-Fall-Festplattenschutz) Akku –Technische Daten Funktion Technische Daten Wattleistung 42 Wh (3 Zellen) Lithium-Ionen/-Polymer Lithium-Ionen/-Polymer Länge 175,36 mm (6,90 Zoll) Höhe 5,9 mm (0,23 Zoll) Breite 90,73 mm (3,57 Zoll) Gewicht 200,00 g Spannung... -
Seite 54: Physische Abmessungen
Funktion Technische Daten • 65 W: 46 mm (1,81 Zoll) Tiefe • 45 W: 94 mm (3,7 Zoll) • 65 W: 108 mm (4,25 Zoll) Gewicht • 45 W: 170 g • 65 W: 265 g Temperaturbereich: 0° bis 40 °C Betrieb 0 °C bis 40 °C (32 °F bis 104 °F) Nicht in Betrieb... - Seite 55 Funktion Technische Daten Betrieb -15,2 bis 3 048 m Bei Lagerung –15,2 m bis 10 668 m System...
-
Seite 56: System-Setup
System- und Setup-Kennwort Startmenü Drücken Sie die <F12>, wenn das Dell™-Logo angezeigt wird, um ein einmaliges Menü mit einer Liste der gültigen Startgeräte für das System zu starten. Das Menü enthält darüber hinaus Diagnose- und BIOS-Setup-Optionen. Welche Geräte im Startmenü angezeigt werden, hängt von den startfähigen Geräten im System ab. -
Seite 57: Navigation
Tasten Navigation Pfeil nach oben Zurück zum vorherigen Feld. Pfeil nach unten Weiter zum nächsten Feld. Eingabetaste Wählt einen Wert im ausgewählten Feld aus (falls vorhanden) oder folgt dem Link in diesem Feld. Leertaste Öffnet oder schließt gegebenenfalls eine Dropdown-Liste. Weiter zum nächsten Fokusbereich. -
Seite 58: Systemkonfiguration
Option Beschreibung • Enable Legacy Option ROMs (Legacy-Option-ROMs aktivieren) – Standardeinstellung • Enable Attempt Legacy Boot (Legacy-Startversuch aktivieren) • Enable UEFI Network Stack Hiermit können Sie steuern, ob das System den Benutzer beim UEFI Boot Path Security Starten von einem UEFI-Startpfad zur Eingabe des Administratorkennworts auffordert. - Seite 59 Option Beschreibung Dieses Feld steuert, ob während des Systemstarts Fehler zu den SMART Reporting integrierten Festplatten gemeldet werden. Diese Technologie ist Teil der SMART-Spezifikation (Self-Monitoring Analysis and Reporting Technology). Diese Option ist standardmäßig deaktiviert. • Enable SMART Reporting (SMART-Berichte aktivieren) USB Configuration Ermöglicht das Aktivieren oder Deaktivieren der internen/ integrierten USB-Konfiguration.
-
Seite 60: Bildschirm Optionen
Option Beschreibung Ermöglicht die Aktivierung oder Deaktivierung der folgenden Miscellaneous devices Geräte: • Kamera • HardDrive Free Fall Protection (Free-Fall-Festplattenschutz) Diese Optionen sind standardmäßig aktiviert. Bildschirm Optionen Tabelle 4. Video Option Beschreibung Ermöglicht das Einstellen der Bildschirmhelligkeit je nach der LCD Brightness Energiequelle. - Seite 61 Option Beschreibung Ermöglicht das Einrichten, Ändern oder Löschen des Kennworts der internen Festplatte. Internal HDD-0 Password • Enter the old password (Geben Sie das alte Kennwort ein): • Enter the new password (Geben Sie das neue Kennwort ein): • Confirm new password (Neues Kennwort bestätigen): Klicken Sie auf OK, nachdem Sie das Kennwort festgelegt haben.
- Seite 62 Option Beschreibung Diese Option ist standardmäßig aktiviert. TPM 2.0 Security Ermöglicht das Aktivieren oder Deaktivieren des TPM (Trusted Platform Module, vertrauenswürdiges Plattformmodul) während des POST. Die Optionen sind: • TPM On (TPM Ein) – Standardeinstellung • Clear (Löschen) • PPI Bypass for Enable Commands (PPI-Kennwortumgehung zum Aktivieren von Befehlen) •...
-
Seite 63: Secure Boot (Sicherer Start)
Secure Boot (Sicherer Start) Tabelle 6. Secure Boot (Sicherer Start) Option Beschreibung Secure Boot Enable Ermöglicht das Aktivieren oder Deaktivieren der Funktion „Secure Boot“ (Sicherer Start). Klicken Sie auf eine der folgenden Optionen: • Disabled (Deaktiviert) – Standardeinstellung • Enabled (Aktiviert) Expert Key Management (Erweiterte Schlüsselverwalltung) Ermöglicht das Aktivieren oder Deaktivieren der Funktion „Expert Key Management”... -
Seite 64: Performance (Leistung)
Performance (Leistung) Tabelle 8. Performance (Leistung) Option Beschreibung Multi Core Support In diesem Feld wird angegeben, ob einer oder alle Cores des Prozesses aktiviert sind. Die Leistung mancher Anwendungen verbessert sich mit zusätzlichen Cores. • All (Alle) – Standardeinstellung • •... - Seite 65 • Adaptive (Adaptiv) – Standardeinstellung • Standard – Lädt den Akku vollständig mit Standardrate auf. • ExpressCharge (Schnellladevorgang) – Der Akku kann mithilfe der Schnellladetechnologie von Dell innerhalb einer kürzeren Zeit geladen werden. • Primarily AC use (Primäre Wechselstromverwendung). •...
-
Seite 66: Post-Funktionsweise
POST-Funktionsweise Tabelle 10. POST Behavior (POST-Funktionsweise) Option Beschreibung Adapter Warnings Ermöglicht die Aktivierung oder Deaktivierung der Warnmeldungen des System-Setup-Programms (BIOS) beim Verwenden bestimmter Netzteile. • Enable Adapter Warnings (Adapterwarnungen aktivieren) – Standardeinstellung Ermöglicht Ihnen, mit der Tastenkombination „Fn+Esc“ für das primäre Verhalten der F1-F12-Tasten Fn Lock Options zwischen den Standard- und sekundären Funktionen zu wechseln. -
Seite 67: Unterstützung Der Virtualisierung
Unterstützung der Virtualisierung Tabelle 11. Virtualization Support (Virtualisierungsunterstützung) Option Beschreibung Virtualization Diese Option legt fest, ob ein Virtual Machine Monitor (VMM) die zusätzlichen Hardwarefunktionen der Intel Virtualization-Technologie nutzen kann. • Enable Intel Virtualization Technology (Intel-Virtualisierungstechnologie aktivieren) Diese Option ist standardmäßig aktiviert. VT for Direct I/O Aktiviert oder deaktiviert die Nutzung der von der Intel-Virtualisierungstechnologie für direkte E/A bereitgestellten zusätzlichen Hardwarefunktionen durch den VMM (Virtual Machine Monitor). -
Seite 68: Maintenance (Wartung)
Maintenance (Wartung) Tabelle 13. Maintenance (Wartung) Option Beschreibung Service Tag Zeigt die Service-Tag-Nummer des Computers an. Ermöglicht es, eine Systemkennnummer zu definieren, wenn noch keine festgelegt wurde. Asset Tag Diese Option ist standardmäßig nicht aktiviert. Ermöglicht das Aktualisieren vorhergehender Revisionen der System-Firmware. BIOS Downgrade •... -
Seite 69: Supportassist-Systemproblemlösung
Beschreibung Auto OS Recovery Die Einrichtungsoption Auto OS Recovery Threshold (Schwellenwert für Automatische Betriebssystemwiederherstellung) steuert den automatische Startfluss für die SupportAssist- Threshold Systemproblemlösungskonsole und für das Dell OS Recovery-Tool. Klicken Sie auf eine der folgenden Optionen: • • • 2 – Standardeinstellung •... -
Seite 70: Aktualisieren Des Bios Auf Systemen Mit Aktiviertem Bitlocker
Kopieren Sie die Datei, z. B. O9010A12.EXE, auf das startfähige USB-Flashlaufwerk. Schließen Sie das USB-Flashlaufwerk an das System an, das eine BIOS-Aktualisierung erfordert. Starten Sie das System neu und drücken Sie F12, wenn der Dell-Begrüßungsbildschirm mit dem Menü zum einmaligen Ändern der Startreihenfolge angezeigt wird. -
Seite 71: Aktualisieren Des Dell Bios In Linux- Und Ubuntu-Umgebungen
F12-Startmenü auf dem System aktualisieren. Die meisten nach 2012 hergestellten Dell Systeme verfügen über diese Funktion. Sie können dies ermitteln, indem Sie Ihr System über das einmalige F12-Startmenü starten und prüfen, ob BIOS FLASH UPDATE (Flash-BIOS-Aktualisierung) als Startoption für das System aufgeführt ist. - Seite 72 Das Menü für die BIOS-Aktualisierung wird geöffnet. Klicken Sie anschließend auf die Schaltfläche „Browse“ (Durchsuchen). Die Datei „E5450A14.exe“ im folgenden Screenshot dient als Beispiel. Der tatsächliche Dateiname kann abweichen. System-Setup...
- Seite 73 Sobald die Datei ausgewählt ist, wird sie im Dateiauswahlfeld angezeigt. Klicken Sie zum Fortfahren auf die Schaltfläche „OK“. Klicken Sie auf die Schaltfläche Begin Flash Update (Flash-Aktualisierung starten). System-Setup...
- Seite 74 Eine Warnmeldung wird angezeigt, in der Sie gefragt werden, ob Sie fortfahren möchten. Klicken Sie zum Starten der Aktualisierung auf „Yes“ (Ja). BIOS-Aktualisierung wird nun ausgeführt. Das System wird neu gestartet. Anschließend wird die BIOS-Aktualisierung gestartet und der Fortschritt der Aktualisierung anhand einer Statusanzeige angezeigt. Je nach Änderungen in der Aktualisierung wechselt die Statusanzeige möglicherweise mehrere Male von 0 bis 100.
-
Seite 75: System- Und Setup-Kennwort
Nach Abschluss wird das System neu gestartet und die BIOS-Aktualisierung ist abgeschlossen. System- und Setup-Kennwort Sie können ein Systemkennwort und ein Setup-Kennwort zum Schutz Ihres Computers erstellen. Kennworttyp Beschreibung System password Dies ist das Kennwort, das Sie zur Anmeldung beim System eingeben müssen. (Systemkennwort) Setup password Dies ist das Kennwort, das Sie für den Zugriff auf und Änderungen an den BIOS-Einstellungen des Computers... -
Seite 76: Vorhandenenes System- Und/Oder Setup-Kennwort Löschen Oder Ändern
• Lediglich Kleinbuchstaben sind zulässig, Großbuchstaben sind nicht zulässig. • Die folgenden Sonderzeichen sind zulässig: Leerzeichen, (”), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`). Geben Sie das Systemkennwort ein, das Sie zuvor im Feld Neues Kennwort bestätigen eingegeben haben, und klicken Sie auf OK. Drücken Sie die Taste „Esc“, und eine Meldung fordert Sie zum Speichern der Änderungen auf. -
Seite 77: Software
• Ubuntu 16.04 LTS 64-Bit Herunterladen von Treibern Schalten Sie den Computer ein. Rufen Sie die Website Dell.com/support auf. Klicken Sie auf Product Support (Produktsupport), geben Sie die Service-Tag-Nummer Ihres Systems ein und klicken Sie auf Submit (Senden). ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder suchen Sie manuell nach Ihrem Systemmodell. -
Seite 78: Chipsatz-Treiber
Chipsatz-Treiber Überprüfen Sie, ob die Intel-Chipsatz- und die Intel Management Engine Interface-Treiber bereits auf dem Laptop installiert sind. Software... -
Seite 79: Grafikcontroller-Treiber
Grafikcontroller-Treiber Überprüfen Sie, ob der Grafikcontroller-Treiber bereits auf dem Computer installiert ist. USB-Treiber Überprüfen Sie, ob die USB-Treiber bereits auf dem Computer installiert sind. Netzwerktreiber Die Bezeichnung des Treibers lautet Intel I219-LM Ethernet-Treiber. Audiotreiber Überprüfen Sie, ob die Audiotreiber bereits auf dem Computer installiert sind. Speichercontroller-Treiber Überprüfen Sie, ob die Speichercontroller-Treiber bereits auf dem Computer installiert sind. -
Seite 80: Sicherheitsgerätetreiber
Sicherheitsgerätetreiber Überprüfen Sie, ob die Sicherheitsgerätetreiber bereits auf dem Computer installiert sind. Softwaregerätetreiber Überprüfen Sie, ob die Softwaregerätetreiber bereits auf dem Computer installiert sind. Eingabegerätetreiber Überprüfen Sie, ob die Eingabegerätetreiber bereits auf dem Computer installiert sind. Firmware Überprüfen Sie, ob die Firmware-Treiber bereits auf dem Computer installiert sind. Intel Dynamic Platform and Thermal Framework Überprüfen Sie, ob die Treiber für Intel Dynamic Platform and Thermal Framework bereits auf dem Computer installiert sind. - Seite 81 Software...
-
Seite 82: Fehlerbehebung
Wählen Sie auf der linken Seite das Gerät aus und klicken Sie auf Run Tests (Test durchführen). Bei etwaigen Problemen werden Fehlercodes angezeigt. Notieren Sie sich den Fehlercode und die Validierungsnummer und wenden Sie sich an Dell. Diagnose-LED In diesem Abschnitt werden die Diagnosefunktionen der Akku-LED in einem Notebook aufgeführt. -
Seite 83: Akkustatusanzeigen
Wiederherstellungsimage gefunden aber ungültig Akkustatusanzeigen Wenn der Computer an den Netzstrom angeschlossen ist, gilt für die Akkustatusanzeige Folgendes: Abwechselnd gelb An Ihren Laptop ist ein nicht zugelassener oder nicht unterstützter Netzadapter angeschlossen, der nicht von Dell und weiß blinkend stammt. Abwechselnd gelb Vorübergehender Akkufehler bei angeschlossenem Netzadapter. -
Seite 84: Kontaktaufnahme Mit Dell
Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-Produktkatalog finden. Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell: Rufen Sie die Website Dell.com/support auf.
