1.2 Lieferumfang

Die Komplettanlage wird auf 1 bzw. 2 Paletten angeliefert
und enthält folgende Bauteile:
Bauteile
Kollektor EURO M8, wahlweise Solar- oder
Antireflexglas (AR), in Kartonverpackung
Solarspeicher, Nenninhalt wahlweise 250
oder 160 Liter, verschraubt auf Palette
1 Stopfen 1½", an Palette befestigt, zum
Verschließen der Speichermuffe
Dämmung (PU-Weichschaum) in
Kartonverpackung und SECUSOL-
Speicherdeckel
Montagesystem wahlweise zur
Aufdachmontage oder zur Freiaufstellung *
Im Systemkarton
Solar-Anschlussgruppe - Rücklaufgruppe mit
Solarpumpe und Vorlaufgruppe
Solarregler SUNGO S in Kartonverpackung,
incl. 2 Temperaturfühler und
Bedienungsanleitung
Treibstifte zur Befestigung des Reglers
90°-Klemmringwinkelverschraubungen zur
Anbindung des Kollektors 12 mm – 10 mm
Solarflüssigkeit DC20 2,5l in 5l-Kanister
* Zum Aufdachmontagesystem sind zusätzlich
geeignete Dachanker aus Tab. 3 auszuwählen.
Tab. 2 Lieferumfang SECUSOL 250-1 bzw. 160-1
Kollektor
Solarflüssigkeit
Anlage außer Betrieb

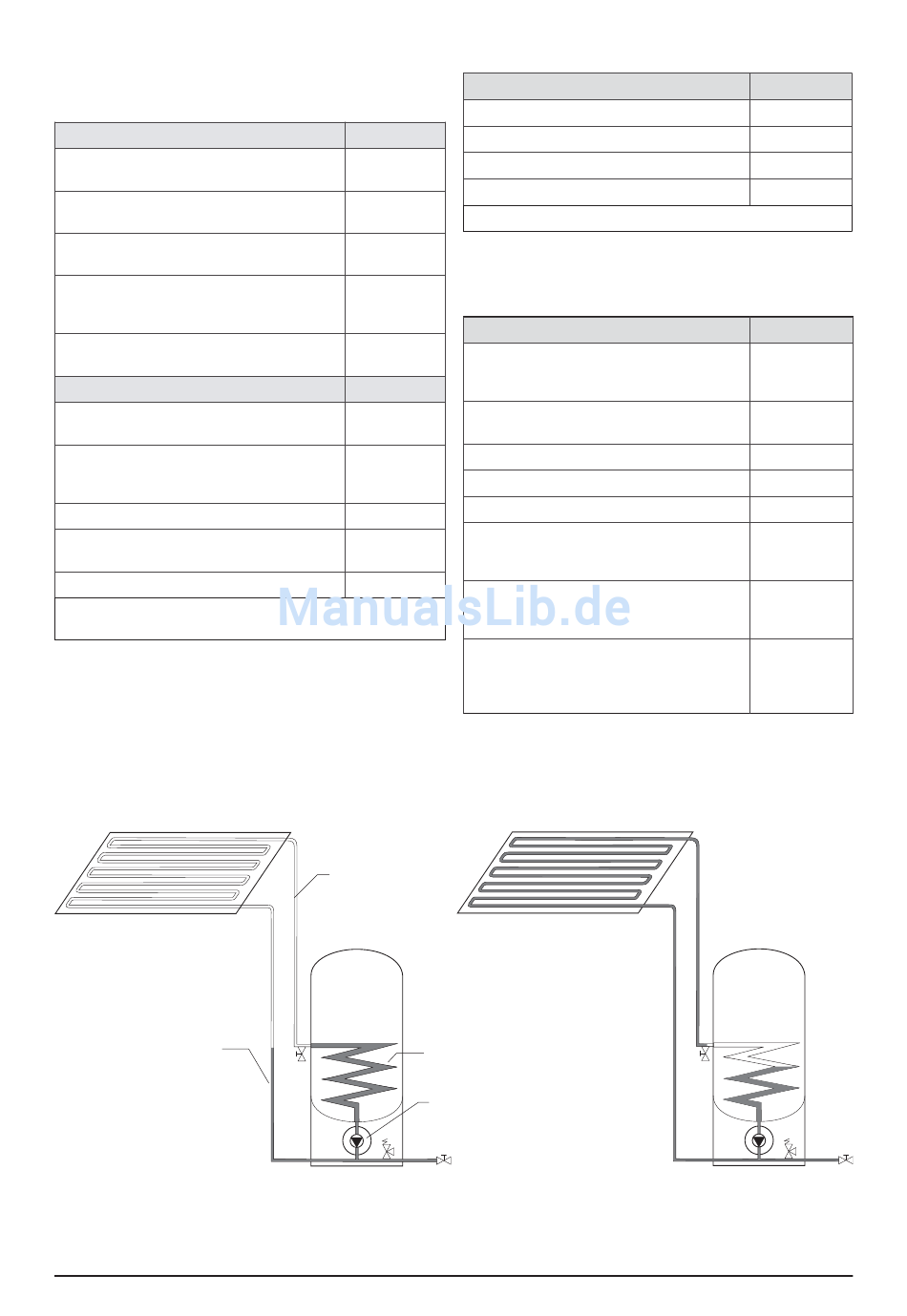

Bild 3 Funktionsprinzip der SECUSOL-Anlage. Linke Seite: Im Anlagenstillstand sind Kollektorkreis und Kollektor mit Luft (helle Linien) gefüllt, die
Solarflüssigkeit (dunkle Linien) befindet sich im Wärmetauscher. Rechte Seite: Während des Anlagenbetriebes wird die Luft von der aufsteigenden
Solarflüssigkeit in die dafür vorgesehenen oberen Wärmetauscherschlangen geschoben.
4
1.3 Zubehör
Kollektormontage-Zubehör
Sparrenanker Typ P (2 Stck.)
Menge
Dachankerset M (2 Stck.)
Haltegriff für Kollektor
1 Stck.
Kollektorfühler-Überspannungsschutzdose
1 Stck.
Zur Kollektormontage sind je 4 Anker erforderlich!
Tab. 3 Kollektor-Montagezubehör zu SECUSOL 250-1 bzw. 160-1
1 Stck.
1 Stck.
Zubehör
1 Stck.
Kollektorkreisdämmmaterial:
Einzelrohrdämmung (Aeroflex),
2 m Länge, 13 x 12 mm
Menge
Klemmringverschraubung,
1 Stck.
12-12-mm, gerade
Elektrischer Einschraubheizkörper, 3 kW
1 Stck.
CORREX - Fremdstromanode M8 Lochmontage
Temperaturfühler PT 1000
4 Stck.
Brauchwassermischer BM,
2 Stck.
Lötanschluss 22 mm,
Gewindeanschluss 3/4"
1 Stck.
Sicherheitsgruppe S22,
Lötanschluss 22 mm
Gewindeanschluss 3/4"
Tüllenset LT 18 - 3/4",
Lötanschluss 18mm an Nachheiz-
Wärmetauscher
(2 bestellen!)
Tab. 4 Optionales Zubehör zu SECUSOL 250-1 bzw. 160-1
Systemluft
Speicher
Wärmetauscher
Pumpe
Anlage im Betrieb
D-SECUSOL-TI-MA-0506-1121R500
Art.Nr.
160 21
190 201 24
188 005 02
150 400 28
Art.Nr.
170 000 38
819 200 55
130 101 66
130 101 21
150 102 49
100 89
150 300 75
130 100 56
139 000 35
150 300 18
