Kollektor Montieren - Wagner & Co Secusol Technische Information/Montageanleitung

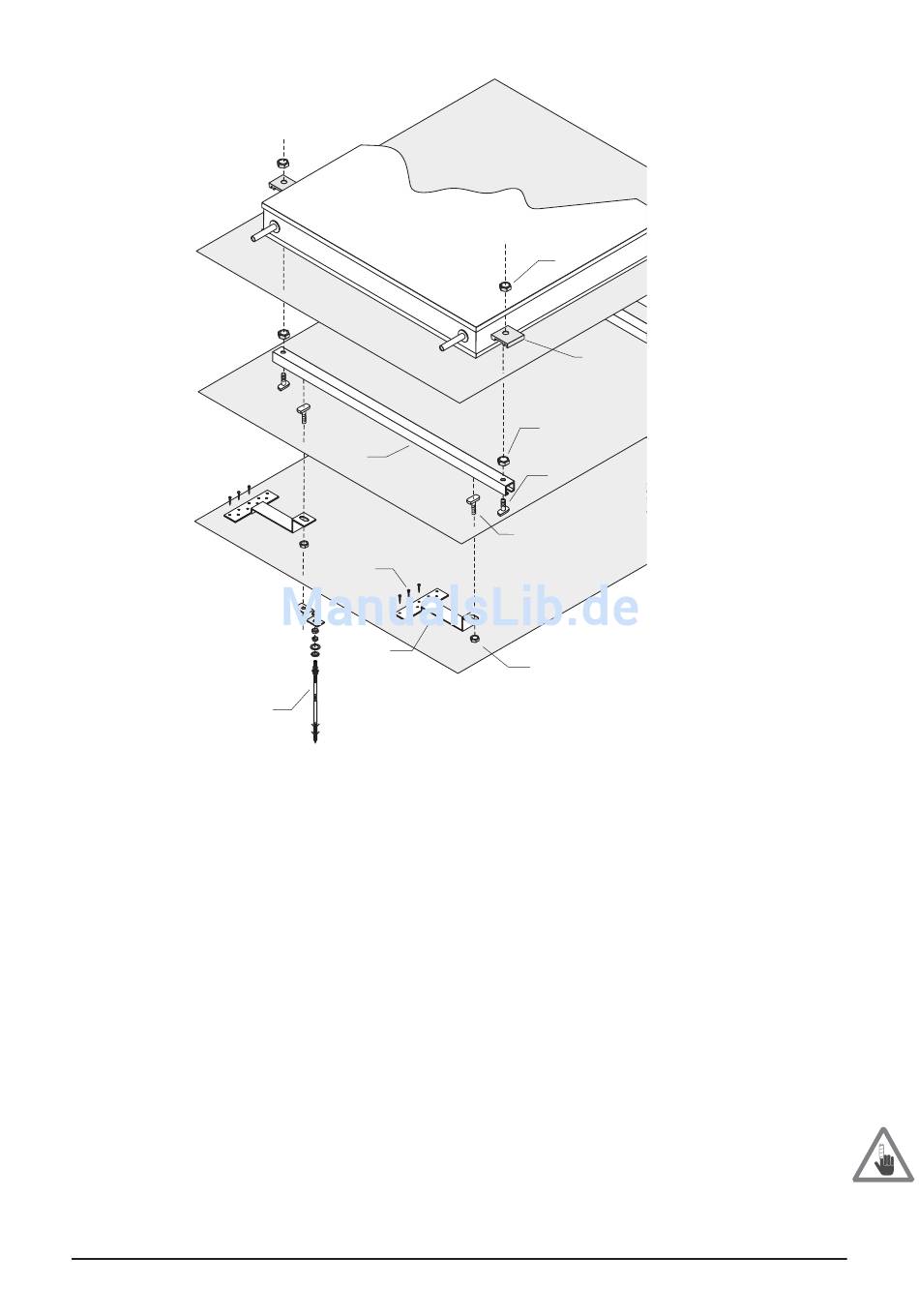

Bild 5 Kollektor-Aufdachmontage - Übersicht
Ebene A (Dachanker setzen): (1) 4 Sparrenanker P; (2) 4 x 3 Schnellbauschrauben (3) 4 Dachanker M mit Dübel und Schrauben (alternativ);
(4) 4 Schraubmuttern, Edelstahl M10; (5) 4 Hammerkopfschrauben, Edelstahl M10 x 30
Ebene B (Montageschienen befestigen): (11) 2 Montageschienen; (12) 4 Hammerkopfschrauben, Edelstahl M10 x 30; (13) 4 Schraubmuttern,
Edelstahl M10,
Ebene C (Kollektorbefestigung): (21) 4 Befestigungsklemmen; (22) 4 Schraubmuttern, Edelstahl M10; (23) Kollektor

3.2 Kollektor montieren

Vor der Installation des Kollektors lesen Sie bitte das Infor-
mationsblatt „Sicherheitshinweise zur Kollektormontage".
Beachten Sie die darin aufgeführten gesetzlichen Unfall-
vorschriften und die Regeln der Technik bei der Montage.
Das SECUSOL-System ist zur Aufdachmontage (diverse
Sparrenanker für unterschiedliche Dachsysteme als Zube-
hör erhältlich) und zur Freiaufstellung geeignet. Der
Kollektor darf ausschließlich im Querformat montiert wer-
den, um bei Stagnation ein Leerlaufen zu ermöglichen.
D-SECUSOL-TI-MA-0506-1121R500
23
11
2
1
3
Montage-
ebene C
22
21
Montage-
ebene B
13
12
Montage-
5
ebene A
4
Aufdachmontage (Bild 5-10)
Das Aufdachmontagesystem ermöglicht eine schnelle
Montage des Kollektors auf dem Schrägdach, ohne Teile
des Dachs aufzudecken. Dazu werden auf dem Dach An-
ker gesetzt. Für Sparrendächer mit herkömmlichen Dach-
steinen wie Ziegeln „Frankfurter Pfanne" eignet sich der
Anker „Typ P", für betonierte Dächer der Anker M. Auf die
Anker werden zwei senkrechte Montageschienen montiert
und auf diesen der Kollektor im Querformat befestigt. Im
Bild 5 sind alle Einzelteile dargestellt.
In Rand- und Eckbereichen von Dächern können Sog-
spitzen auftreten! Beachten Sie die Hinweise in den Regel-
werken zur Tragwerkplanung!
