3. PNEUMATISCHER ANSCHLUSS

Der Anschluss an das zu testende Gerät erfolgt auf der Rückseite des Geräts.
Der Leck-Kalibrator kann eine Druck- und eine Leckmessung durchführen.
3.1. A
NSCHLUSS FÜR DIE DRUCKMESSUNG

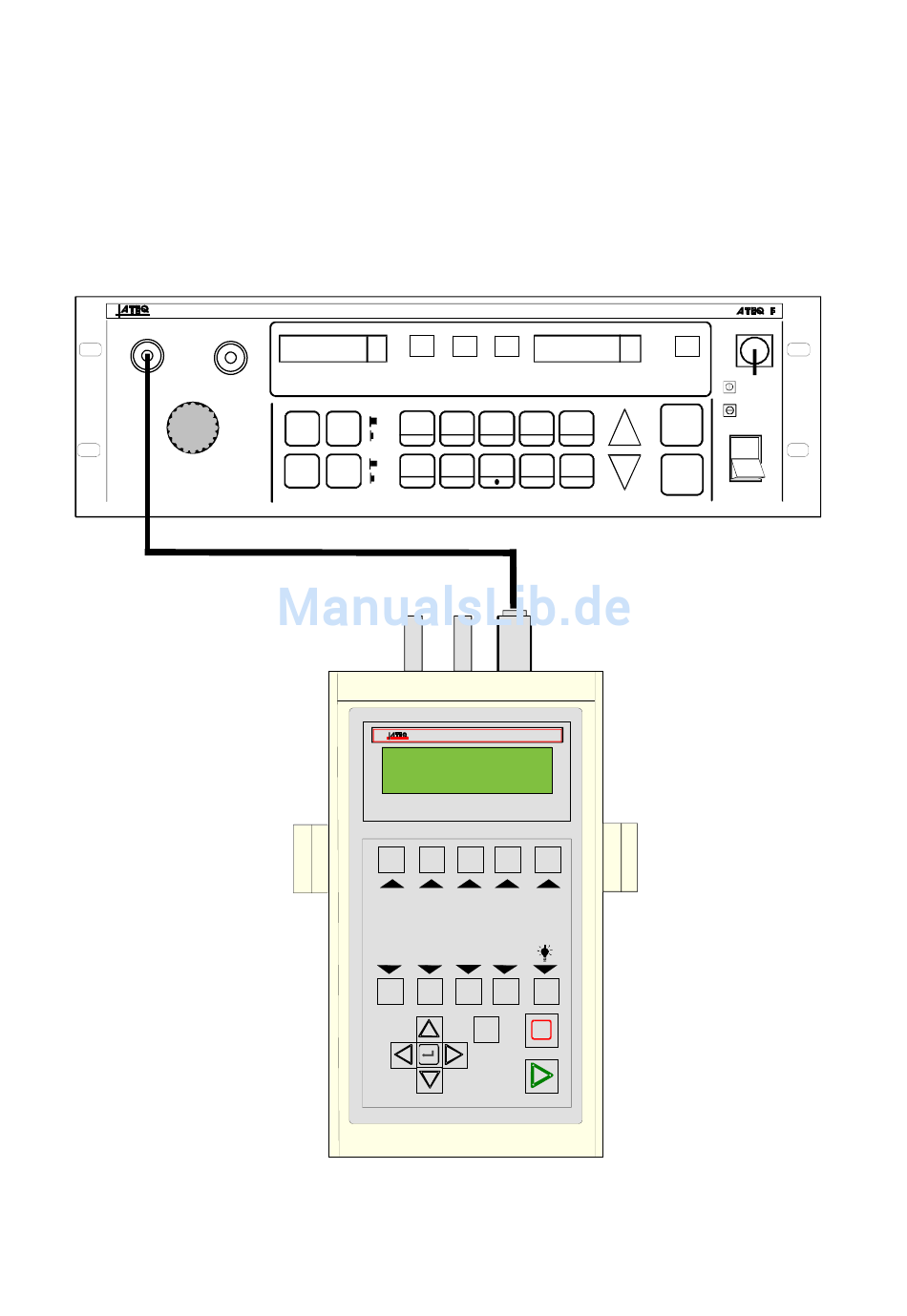

Der Anschluss erfolgt auf dem Druckkreis des zu testenden Geräts (Regelkreis).
REGEL- MESS-
KREIS KREIS
F
UM-16300B-D
