7.2 Befestigung der Universaldachhaken

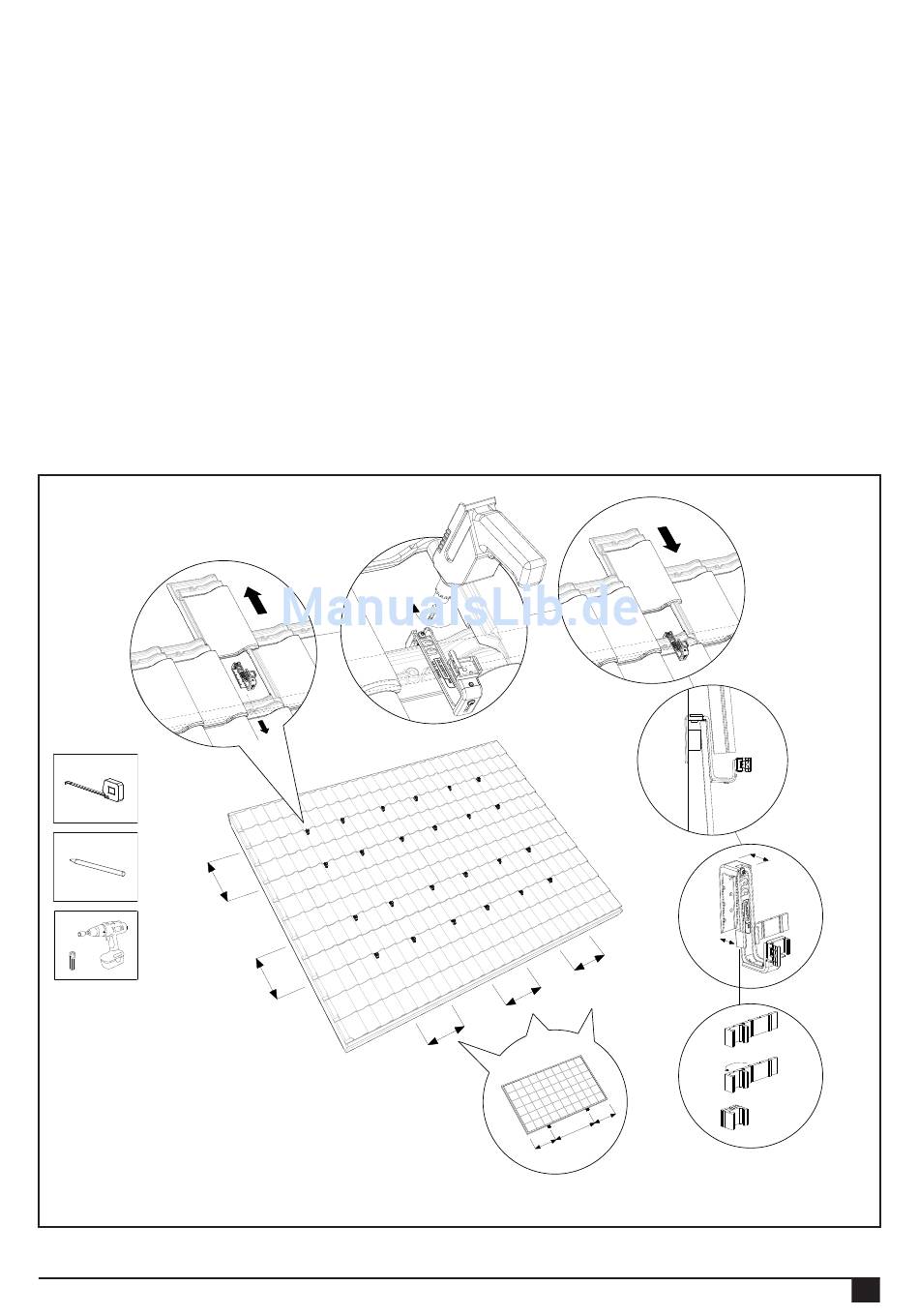

1. Schieben Sie den Dachziegel an der Stelle des zu montierenden Dachhakens unter den darüber liegenden Dachziegel.
Haken Sie den oberen verstellbaren Teil des Dachhakens in die Dachlatte und platzieren Sie den Dachhaken in das
Wellental des darunterliegenden Dachziegels. Der obere Teil des Dachhakens ist zwischen 30 mm und 65 mm verstellbar.
2. Drehen Sie die Torx-Schraube an der Oberseite des Dachhakens mit einem Akkuschrauber ein, bis der Dachhaken den
Dachziegel gegen die Dachlatte geklemmt hat. Achtung! Das Anzugsmoment der Schraubverbindung beträgt 4,5 Nm.
3. Schieben Sie den Dachziegel oberhalb des Dachhakens wieder herunter. Bei manchen Dachziegeln muss der obere
Dachziegel mit einem Winkelschleifer, einem Hammer oder einer Feile an den Dachhaken angepasst werden, damit die
Dachziegel wieder richtig schließen.*
4. Folgen Sie bitte den Anweisungen des ClickFit Evo Online-Kalkulators; der Abstand zwischen den Dachhaken ist
entscheidend. Sorgen Sie dafür, dass die Dachhaken untereinander ausgerichtet sind.
*Option: Bei Dachziegeln mit einem hohen wasserwehrenden Rand kann das Ausgleichsgummi unter den Dachhaken
platziert werden, damit er sich gut auf dem Dachziegel abstützt. Falten Sie dazu das Ausgleichsgummi entsprechend, um
die gewünschte Dicke zu erreichen. Die Ausgleichsstufen betragen 5 mm, 10 mm und 15 mm.
Achtung! Sorgen Sie dafür, dass die Klickbügel auf jedem Universaldachhaken richtig eingestellt sind, sodass die
Montageschiene senkrecht an den Dachhaken befestigt werden kann (siehe Kapitel 5.3).
3
2
1
4,5 Nm
4
30-65 mm
30-60 cm
2/4B
T30
2/4B
30-60 cm
2/4B
OPTION
2/4B
2/4B
1/4B
2/4B
1/4B
