TA Triumph-Adler CLP 4520 Bedienungsanleitung

Digitales multifunktionssystem
Vorschau ausblenden Andere Handbücher für CLP 4520:
Inhaltsverzeichnis

Werbung

Quicklinks

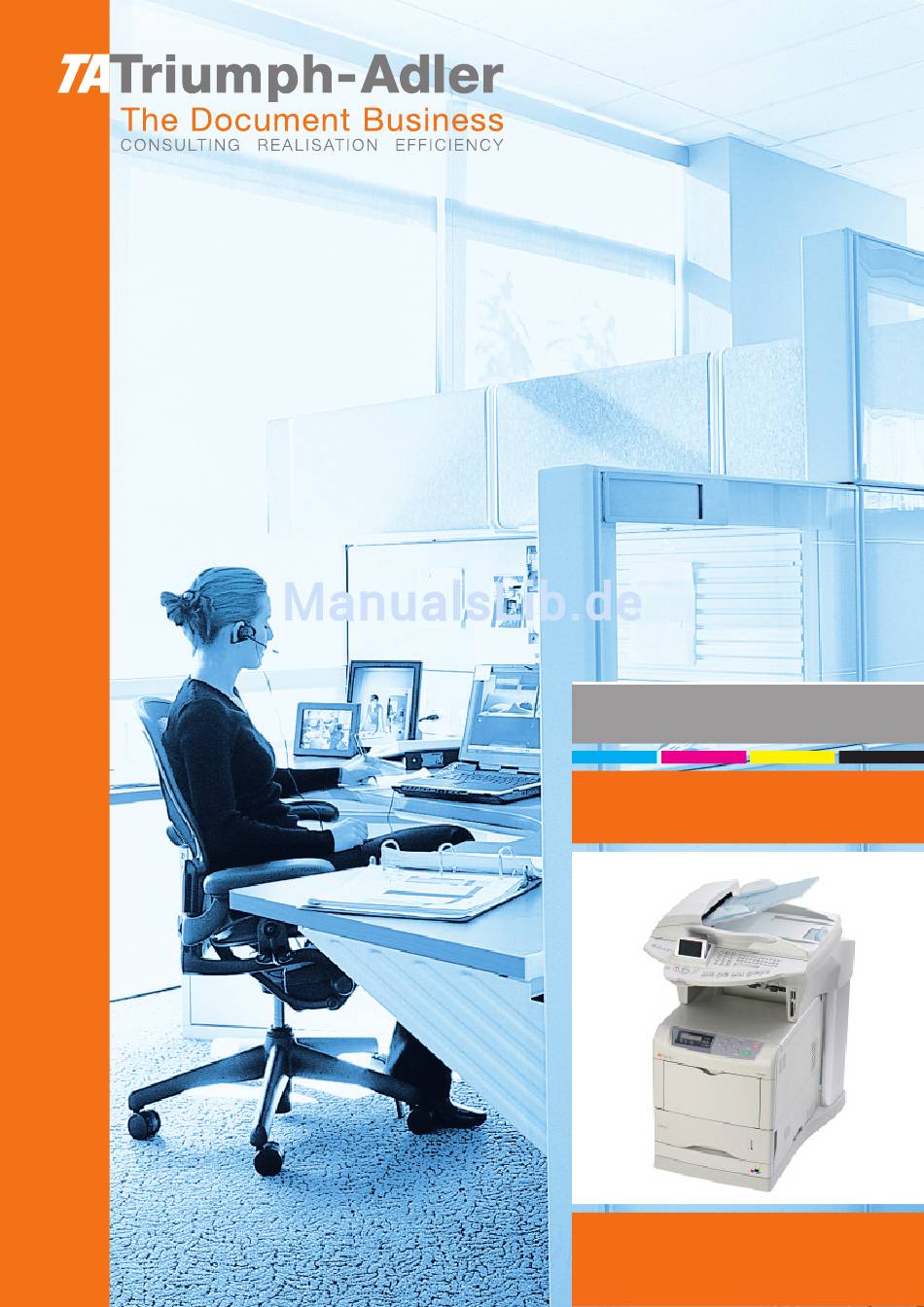

Bedienungsanleitung
CLP 4316|4520|4524 MFP
Digitales
Multifunktionssystem

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für TA Triumph-Adler CLP 4520

Inhaltszusammenfassung für TA Triumph-Adler CLP 4520

  • Seite 1 Bedienungsanleitung CLP 4316|4520|4524 MFP Digitales Multifunktionssystem...

  • Seite 2: Ausstattung

    ERZLICHEN LÜCKWUNSCH Wir beglückwünschen Sie zu Ihrer Entscheidung. Als multifunktionales Gerät ermöglicht es Ihnen, in schwarz-weiß oder in Farbe Faxnachrichten zu senden, zu drucken, zu kopieren oder zu scannen. Da das Gerät zudem offen ist für die Kommunikation im Internet, kann es Ihre anspruchsvollsten, professionellen Anforderungen erfüllen.
  • Seite 3 Bedienungsfeld Scanner 19. Taste : Kristallfunktion für den Taste : Analyse/Duplexdruck. Ausdruck von Photos. Taste : Farbmodus auswählen. 20. Taste : Ausdruck von Photos. Taste : Scan-Auflösung. Taste : Kontrasteinstellung. 21. Taste : Schwarzweiß-Kopie. Farbbildschirm 22. Taste : Farbkopie. Analyse-Auflösungsindikator Symbol "Leitung"...

  • Seite 4: Drucker-Bedienfeld

    Drucker-Bedienfeld LCD-Display des Bedienfeldes. Taste : Navigation in den Untermenüs; Lampe ATTENTION : bestimmte Einstellungen; Anzeige der Leuchtet: Ein Problem oder ein Fehler ist aufgetreten Hilfemeldungen bei bestimmten Fehlern. (z. B. Papierstau). Taste MENU : Zugriff zum Druckermenü oder Blinkt: Wartungsarbeit am Drucker erforderlich oder Verlassen des Druckermenüs.

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis NHALT NBETRIEBNAHME Gerät in Betrieb nehmen Aufstellort auswählen Vorsichtsmaßnahmen beim Gebrauch Auspacken des Scanners und des Verbindungsteils Beschreibung des Multifunktions-Terminals Installation des Terminals Installation des Sockels und des Verbindungsteils Anschlüsse des Terminals Anschlüsse Anschluss der Kabel an den Scanner Anschluss der Kabel an den Drucker 1-10 Einstellen der Dokumentenablage...
  • Seite 6 Inhaltsverzeichnis Sparmodus Vor dem Empfang Geschützter Faxempfang (Faxspeicher) Papierloser Empfang Anzahl der Ausdrucke Rundsenden über ein zweites Faxgerät Fax- oder PC-Empfang Duplexdruck (modellabhängig) Seitenjustierung Auswahl des Empfänger-PCs Einstellung des Display-Kontrastes Technische Parameter Einstellungen für ein lokales Netzwerk 3-12 Einstellungen lokales Netzwerk 3-12 3-12 Automatische Konfiguration...
  • Seite 7 Inhaltsverzeichnis Einen Eintrag oder eine Liste prüfen Einen Eintrag oder eine Liste ändern Einen Eintrag oder eine Liste löschen Das Verzeichnis drucken Ein Verzeichnis importieren Eingabefelder der Datei Vorgehensweise Ein Verzeichnis exportieren 4-10 LDAP-Server 4-10 Parametrierung 4-10 Zugriff zu den Korrespondenten des Servers 4-11 Hinzufügung eines Korrespondenten des Servers in die lokale liste...
  • Seite 8 Inhaltsverzeichnis Kopieren 5-14 Lokale Farb- oder Schwarz-Weiss-Kopie 5-14 Einfache Kopie 5-14 5-14 Beidseitig gedruckte Kopien (modellabhängig) Vorbereitete Kopien 5-15 Spezielle Einstellungen für das Kopieren 5-16 Einstellungsparameter für den Scanner und den Drucker 5-17 Verwendung des USB-Schlüssels und der Speicherkarten 5-19 Anzeige des Inhalts der Datenträger 5-20 Kompatible Foto-Speicherkarten (je nach Modell)
  • Seite 9 Inhaltsverzeichnis ARTUNG FLEGE Wartung Grundsätzliches Wechseln des Verbrauchsmaterials Allgemeine Informationen Tonerbehälter austauschen Reinigung 6-15 Leseeinheit des Scanners reinigen 6-15 6-15 Drucker reinigen Wartung 6-16 Scanner kalibrieren 6-16 Störungen 6-16 Probleme bei der Übertragung 6-16 Beim Senden aus dem Dokumenteneinzug 6-16 Beim Senden aus dem Speicher 6-17 Fehlercodes bei gescheiterten Übertragungen...
  • Seite 10 Inhaltsverzeichnis Dieses Gerät wurde unter Einhaltung der europäischen harmonisierten Normen konzipiert und ist für den Anschluss an das öffentliche Telefonnetz vorgesehen. Sollten Probleme auftreten, wenden Sie sich bitte zunächst an Ihre. Die Konformität der Produkte mit der Richtlinie R&TTE 1999/5/EWG wird durch das -Zeichen bestätigt.

  • Seite 11: Nbetriebnahme

    NBETRIEBNAHME ERÄT IN ETRIEB NEHMEN UFSTELLORT AUSWÄHLEN Die Auswahl eines geeigneten Aufstellortes unterstützt die Lebensdauer des Gerätes. Beachten Sie die nachfolgenden Empfehlungen bei der Auswahl des Aufstellortes: • Wählen Sie einen gut belüfteten Aufstellort aus. • Die Lüftungsgitter an der linken und rechten Seite des Gerätes sowie hinten an der Duplexein- heit nicht zudecken.

  • Seite 12: Vorsichtsmaßnahmen Beim Gebrauch

    Inbetriebnahme • Stellen Sie sicher, dass am Aufstellort keine Amoniak- oder andere organische Gase austreten können. • Die geerdete Stromsteckdose (siehe Sicherheitshinweise im Kapitel Sicherheit), an die das Gerät angeschlossen wird, muss sich in der Nähe des Gerätes befinden und gut zugänglich sein. •...
  • Seite 13 Inbetriebnahme • Sicherstellen, dass der Drucker ausgeschaltet ist, bevor ein Schnittstellenkabel am Drucker angeschlossen oder abgezogen wird (ein bewehrtes Schnittstellenkabel verwenden). • Versuchen Sie niemals das Gerät selbst zu reparieren oder zu verändern. Dies kann zu Brandgefahr oder Stromschlag führen. •...

  • Seite 14: Auspacken Des Scanners Und Des Verbindungsteils

    Inbetriebnahme USPACKEN DES CANNERS UND DES ERBINDUNGSTEILS Öffnen Sie den Karton und entnehmen Sie die Elemente: - Der Scanner, - Die Dokumentenzuführung, - Das Verbindungsteil, - Der Sockel, - die Kabel: - Telefonkabel, Netz-Verlängerungskabel, Netzkabel und USB-Kabel, - Die Kabelführung, - Führungsklammern.

  • Seite 15: Beschreibung Des Multifunktions-Terminals

    Inbetriebnahme ESCHREIBUNG DES ULTIFUNKTIONS ERMINALS Papierführung einstellbar Zufuhr der zu scannenden Dokumente Ablage für die Ausgabe des Scanner autom. Zufuhr (ADF) Originaldokuments Bedienfeld Öffnungsgriff für Scanner Flachbettscanner Anschluss für Speicherschlüssel Speicherkarten-Reader Leser für Mikrochip Drucker-Bedienfeld Ausgabeschale für Drucker Anlage für manuelle Papierzuführungfür Spezialaufgaben Duplexeinheit...

  • Seite 16: Installation Des Terminals

    Inbetriebnahme NSTALLATION DES ERMINALS Installation des Sockels und des Verbindungsteils Stellen Sie den Sockel senkrecht und stecken Sie die Säulen des Verbindungsteils in die vorgesehenen Aufnahmen. Setzen Sie die 8 Befestigungsschrauben ein und ziehen Sie sie fest. Ergreifen Sie das Verbindungsteil oben und richten Sie die Baugruppe auf.
  • Seite 17 Inbetriebnahme Gehen Sie zum Installieren des Druckers optionalen Zubehör folgendermaßen vor: Lösen Sie die Rändelmuttern, ziehen Sie die Säulen so weit wie möglich heraus und ziehen Sie die Rändelmuttern wieder Setzen Drucker Zentrierstifte Sockel oder optionalen Zubehör ein. Öffnen Sie den Drucker und stecken Sie den weißen Fixierstift wie in der Abbildung gezeigt auf der Innenseite des Deckels in das zweite Loch auf der...

  • Seite 18: Anschlüsse Des Terminals

    Inbetriebnahme Setzen Sie den Scanner auf das Verbindungsteil ziehen beiden Befestigungsschrauben an. Stecken beiden Zapfen Dokumentenzuführung in die vorgesehenen Öffnungen des Scanners. NSCHLÜSSE DES ERMINALS Die Anschlüsse befinden sich auf der Rückseite des Geräts. USB-Ports LAN-Buchse Buchse Netzanschlussbuchse Netzkabelbuchse (Speicherkarten-Reader) Telefonleitung USB-Port Hauptschalter Ein/Aus...

  • Seite 19: Anschlüsse

    Inbetriebnahme USB-Port LAN-Buchse Netzkabelbuchse NSCHLÜSSE Die Kabel werden getrennt an den Scanner und den Drucker angeschlossen. Wir empfehlen Ihnen, zuerst die Kabel des Scanner-Teils anzuschließen. Anschluss der Kabel an den Scanner Achten Sie darauf, dass die Schalter des Scanners und des Druckers auf "O" stehen. 1 - Stecken Sie das USB-Kabel in den Scanner.

  • Seite 20: Anschluss Der Kabel An Den Drucker

    Inbetriebnahme 5 - Stecken Sie das Netz-Verlängerungskabel 220/240V des Druckers in die Buchse am Scanner ein. Legen Sie alle gerade angeschlossenen Kabel hinter der rechten Säule zusammen. Nehmen Sie die Kabelführung, öffnen Sie sie und verlegen Sie die Kabel durch die Führung. Setzen Sie die Kabelführung in die 3 Führungsklammern und schließen Sie die Klammern.

  • Seite 21: Einstellen Der Dokumentenablage

    Inbetriebnahme INSTELLEN DER OKUMENTENABLAGE Abhängig vom Format der zu scannenden Vorlage A4 oder LGAL (LEGAL) den Anschlag der Ablage einstellen. 1-11...

  • Seite 22: Anschlüsse

    Inbetriebnahme NSCHLÜSSE Achtung - Achten Sie darauf, dass der Hauptschalter Ein/Aus des Scanners in der Stellung 0 (Aus) ist. LAN-A ELEFON NSCHLUSS Stecken Sie das Ende der Telefonleitung in die Telefonwandbuchse (vgl. den Abschnitt Anschlüsse des Terminals, Seite 1-8, zum Anschluss an den Scanner). Stecken Sie das Ende des LAN-Kabels in die Buchse des lokalen Netzes für Ihr Endgerät (vgl.

  • Seite 23: Speicherung Der Farben

    Inbetriebnahme PEICHERUNG DER ARBEN Wenn Sie den Drucker zum ersten Mal nach der Installation oder der Aufstellung an einem anderen Ort benutzen bzw. wenn eine Farbe (cyan, magenta, gelb) mit einer sichtbaren Abweichung von den anderen Farben ausgedruckt wird, kann das Farbregister in diesem Modus am Bedienfeld des Druckers korrigiert werden.
  • Seite 24 Inbetriebnahme Beispiel für ein Korrektur-Testbild der Farbabspeicherung Kehren Sie in das Menü Andere>Abspeicherung der Farben zurück Drücken Sie auf oder , bis >>Cyan einstellen erscheint. Drücken Sie auf [ENTER]. es erscheint 0 oder 00 für die einzelnen Werte, und der Cursor blinkt unter dem linken Wert (L).
  • Seite 25 Inbetriebnahme scheinen bzw. eine einzige durchgängige Linie bilden, und notieren Sie den dazugehörigen Wert. Im nachfolgenden Beispiel ist dieser Wert -2 (Es gibt positive [+] und negative [-] Werte).) Color Registration Correction Chart Drücken Sie auf 5 oder 6 , um diesen Wert anzuzeigen. Bewegen Sie den Cursor mit den Tasten nach rechts und nach links.

  • Seite 26: Konfiguration Des Druckertreibers

    Inbetriebnahme ONFIGURATION DES RUCKERTREIBERS Wenn der Druckertreiber bereits installiert ist, müssen Sie bei jedem Einbau einer zusätzlichen Papierkassette oder einer Duplexeinheit den Druckertreiber an Ihrem PC neu konfigurieren. Auf S klicken, E wählen und auf D klicken. TART INSTELLUNGEN RUCKER Mit dem rechten Knopf der Maus auf das Ikon des Druckers klicken, dann "Eigenschaften"...

  • Seite 27: Kurzanleitung

    URZANLEITUNG UNKTIONSWEISE DES AVIGATIONSSYSTEMS RUNDFUNKTION Mit dem Navigationssystem haben Sie Zugriff auf die im Display angezeigte Bedienerführung (Menü). Das Navigationssystem Der Navigator besteht aus 4 Tasten, mit denen Sie die angebotenen Menüfunktionen des Gerätes ansteuern können.

  • Seite 28: Menüs Ansteuern

    Kurzanleitung Menüs ansteuern Funktion Taste Symbol Auswählen der nächsten Menüzeile. Auswählen der vorhergehenden Menüzeile. Eingabe bestätigen und zum nächsten Menü wechseln. Zum vorhergehenden Menü zurückkehren. Aktuelles Menü verlassen mit Bestätigung der aktuellen Funktion. Aktuelles Menüs verlassen ohne Bestä- tigung der aktuellen Funktion. Positionieren innerhalb eines Eingabefeldes Funktion Taste...

  • Seite 29: Das Display

    Kurzanleitung Funktion Taste Symbol Ihre Eingabe bestätigen. Zeichenweise löschen durch Positionieren des Cursors nach links. Ihre Eingabe bestätigen und zum Ausgangsdisplay zurückkehren. Das Display Das Display besteht aus 3 oder 6 Zeilen à 20 Zeichen. Die ausgewählte Zeile ist gelb markiert. F---- FUNKTIONEN F1--- VERZEICHNIS 1 NEUE KONTAKT...

  • Seite 30: Ausdrucke

    Kurzanleitung Drücken Sie die Taste, das Funktionsmenü wird angezeigt. F---- FUNKTIONEN 1 VERZEICHNIS 1 VERZEICHNIS 2 EINSTELLUNGEN 2 EINSTELLUNGEN 3 FAX 3 FAX Wählen Sie die gewünschte Funktion mit den Pfeilen oder des Navigators aus. F---- FUNKTIONEN 3 FAX 3 FAX 4 SMS-DIENST 4 SMS-DIENST 5 AUSDRUCKE...

  • Seite 31: Funktionsübersicht

    Kurzanleitung UNKTIONSÜBERSICHT HAUPTMENÜ 1 : V ERZEICHNIS Funktionen Kurzbeschreibung der Funktion Seite 11 OK Empfânger-Nr. und -Namen speichern S. 4-2 ONTAKT 12 OK Kontaktliste erstellen S. 4-4 ISTE 13 OK Einen Eintrag oder eine Liste ändern S. 4-6 ENDERN 14 OK Einen Eintrag oder eine Liste löschen S.
  • Seite 32 Kurzanleitung HAUPTMENÜ 2 : E INSTELLUNGEN Funktionen Kurzbeschreibung der Funktion Seite 2532 OK IP A IP Adresse d. Endgerätes S. 3-12 DRESSE 2533 OK . Maske des Subnetzes S. 3-12 UBNETZ MASKE 2534 OK Gateway-Adresse S. 3-12 OUTER 2535 OK IEEE-A Ethernet Adresse d.Endgerätes S.
  • Seite 33 Kurzanleitung HAUPTMENÜ 4 : SMS-D IENST Funktionen Kurzbeschreibung der Funktion Seite 41 OK Sendet SMS S. 3-25 SENDEN 42 OK Alle Empfangs-SMS ansehen - gelesen/neu S. 3-27 LESEN 43 OK SMS löschen S. 3-27 LOESCH 431 OK SMS löschen S. 3-27 AUSGEWAEHLT 432 OK Löschen aller gelesenen SMS...
  • Seite 34 Kurzanleitung HAUPTMENÜ 8 : W EITERE UNKTIONEN Funktionen Kurzbeschreibung der Funktion Seite 80 OK Kalibrieren des scanner S. 6-17 ALIBRIEREN 81 OK Zugriffssperre aktivieren S. 5-30 PERRE 811 OK Code für Zugriffssperre S. 5-31 PERRCODE 812 OK Tastensperre akitiveren S. 5-31 ASTATUR 813 OK Rufnummernsperre aktivieren...
  • Seite 35 Kurzanleitung HAUPTMENÜ 9 : I NTERNET Funktionen Kurzbeschreibung der Funktion Seite 9233 OK DNS 1 DNS primär S. 3-18 9234 OK DNS 2 DNS sekundär S. 3-18 924 OK .SMTP S. 3-18 UTHENT 9241 OK Aktivierung SMTP Authentifizierung S. 3-18 KTIVIERUNG OFORTZUGR Direkter Zugriff auf den Provider...

  • Seite 36: Navigation Mit Dem Druckerbedienfeld

    Kurzanleitung AVIGATION MIT DEM RUCKERBEDIEN FELD AVIGATION IN DEN ENÜS Tasten der Schalttafel Die Tasten des Bedienfeldes werden zum Konfigurieren des Druckers verwendet. Bestimmte Tasten haben Nebenfunktionen. MENU CANCEL ENTER Anmerkung: Die mit diesen Tasten vorgenommenen Einstellungen betreffen nur die laufende Schnittstelle. Taste Funktion Mit der Taste GO kann der Drucker zwischen dem Online- und dem...

  • Seite 37: Zugriff Zu Den Funktionen

    Kurzanleitung Taste Funktion • Mit der Taste MENU können Sie auf das Menüsystem zugreifen, um die Konfiguration und die Druckumgebung des Druckers zu ändern. MENU • Wenn Sie während der Auswahl eines Menüs auf diese Taste drücken, wird diese abgebrochen, und der Drucker nimmt wieder den Normal- betrieb auf.

  • Seite 38: Ausdruck Der Menüanleitung

    Kurzanleitung Ausdruck der Menüanleitung Die Liste der Menüs kann sich abhängig von den installierten Optionen ändern. Sie können den Druckmenüleitfaden auf folgende Weise ausdrucken: MENÜ - - DRUCKEN / STRUKTUR / MENÜS Auf E drücken; ein blinkendes "?" wird angezeigt. NTER Erneut auf E drücken, um den Ausdruck zu starten.
  • Seite 39 Kurzanleitung Funktion Beschreibung der Funktion Wahl des Papierformats im Mehrzweckbehälter ULTIKASSETTEN FORMAT Wahl des Papiertyps im Mehrzweckbehälter ULTIKASSETTEN Wahl des Papiertyps in der Kassette 1 YP KASSETTE Wahl des Papiertyps in der Kassette 2 YP KASSETTE (optionsabhängig) Wahl der Quellkassette UFÜHRUNG Aktivierung des Duplex-Modus UPLEX...
  • Seite 40 Kurzanleitung 2-14...

  • Seite 41: Gerät Einstellen

    ERÄT EINSTELLEN ENERELLE INSTELLUNGEN Beim Einschalten des Stroms für das Gerät zeigt das Display : MARDI 12 NOV 18:16 Es ist notwendig, dass Sie Datum und Uhrzeit, das Telefonnetz und die Sprache einstellen und die im folgenden Einstellungen prüfen.

  • Seite 42: Vor Dem Senden

    Gerät einstellen OR DEM ENDEN Datum/Uhrzeit Sie können das Datum und die Uhrzeit Ihres Faxgeräts jederzeit ändern. Sie können auch die automatische Umstellung zwischen Sommer- und Winterzeit aktivieren. Die Umstellung auf die Sommerzeit erfolgt am letzten Sonntag im März und auf die Winterzeit am letzten Sonntag im Oktober. Zum Ändern des Datums und der Uhrzeit: 211 OK - EINSTELLUNGEN / DATUM/ZEIT / ÄNDERN Geben Sie nacheinander die entsprechenden Ziffern ein, um das gewünschte Datum und die...

  • Seite 43: Ländereinstellung

    Gerät einstellen So wählen Sie das Anschlussart aus: 2511 OK - EINSTELLUNGEN / NETZ / TELEFONNETZ / ANSCHLUSSART Wählen Sie die gewünschte Option oder , und NEBENSTELLE HAUPTANSCHLUSS bestätigen Sie mit der O -Taste. Ländereinstellung Durch diese Einstellungen kann Ihr Faxgerät in verschiedenen, voreingestellten Ländern und Sprachen eingesetzt werden.

  • Seite 44: Vorwahf

    Gerät einstellen • die internen Rufnummern, für die keine Amtskennziffer erforderlich ist, kurze Rufnummern sind, kleiner als die angegebene Minimallänge (zu definieren, z.B. in Deutschland weniger als 10 Ziffern), • die externen Rufnummern, für die die Amtskennziffer benötigt wird, lange Rufnummern sind, größer oder gleich der angegebenen Minimallänge (zu definieren, z.B.

  • Seite 45: Dokumente Aus Dem Speicher Oder Aus Dem Einzug Senden

    Gerät einstellen Dokumente aus dem Speicher oder aus dem Einzug senden Sie können einstellen, ob Ihre Dokumente vom Speicher oder aus dem Einzug gesendet werden: • vom Speicher, die Übertragung erfolgt erst nachdem das Dokument in den Speicher eingelesen und die Rufnummer eingegeben wurde. Die Originale stehen dann wieder zur Verfügung. •...

  • Seite 46: Papierloser Empfang

    Gerät einstellen • Aus: Speicher ist voll, das Faxgerät kann keine neuen Dokumente mehr empfangen. Der Empfang vertraulicher Dokumente kann durch einen vierstelligen Zugriffscode geschützt werden. Sobald dieser Zugriffscode eingerichtet ist, wird er vom Gerät verlangt, um: • empfangene Faxnachrichten aus dem Faxspeicher zu drucken, •...

  • Seite 47: Rundsenden Über Ein Zweites Faxgerät

    Gerät einstellen Zum Einstellen der Anzahl der Ausdrucke für die empfangenen Dokumentenseiten: 242 OK - EINSTELLUNGEN / EMPFANGEN / ANZ.AUSDRUCK Geben Sie die gewünschte Ziffer ein, entsprechend der Anzahl gewünschter Ausdrucke, und bestätigen Sie mit der O -Taste. Ihr Faxgerät druckt von jedem empfangenen Dokument die eingestellte Anzahl von Ausdrucken. Rundsenden über ein zweites Faxgerät Sie können von Ihrem Faxgerät aus das Rundsenden eines Dokumentes veranlassen, d.h.

  • Seite 48: Duplexdruck (Modellabhängig)

    Gerät einstellen • der PC, • der PC, wenn er verfügbar ist, andernfalls das Faxgerät. Nähere Informationen entnehmen Sie bitte der Bedienungsanleitung, die dem Software-Kit beiliegt. Nähere Einzelheiten zum Auswählen des PCs, der die Dokumente empfängt, finden, vgl. den Abschnitt Technische Parameter, Seite 3-9.

  • Seite 49: Technische Parameter

    Gerät einstellen ECHNISCHE ARAMETER Bei Auslieferung sind in Ihrem Faxgerät bereits Standardeinstellungen vorhanden. Sie können jedoch die technischen Parameter ändern, um sie Ihren individuellen Erfordernissen anzupassen. Zum Einstellen der technischen Parameter: 29 OK - EINSTELLUNGEN / PARAMETER Wählen Sie den gewünschten Parameter aus, und bestätigen Sie mit der O -Taste.
  • Seite 50 Gerät einstellen Parameter Einstellung Bedeutung 8 - ENERGIE 1 - OHNE Das Gerät schaltet bei NICHT Gebrauch nach Ablauf der 2 - NACH eingestellten Frist (in Minuten) oder innerhalb des von Ihnen SPAREN 5 MINUTEN definierten Zeitraumes automatisch in den Spar-Modus. 3 - NACH 15 MINUTEN 4 - NACH...

  • Seite 51: Anhang 1 - Bild 2 - Pdf

    Gerät einstellen Parameter Einstellung Bedeutung 72 - DATEN 1 - 56000 Auswahl der maximalen Geschwindigkeit für 2 - 33600 GESCHWINDIGKEIT Internet-Verbindungen. Bei guten Leitungsbedingungen 3 - 14400 (ohne Echos) erfolgen die Verbindungen in der Regel mit 4 - 12000 maximaler Geschwindigkeit. 5 - 9600 Für manche Internet-Verbindungen kann es jedoch 6 - 7200...

  • Seite 52: Einstellungen Für Ein Lokales Netzwerk

    Gerät einstellen INSTELLUNGEN FÜR EIN LOKALES ETZWERK Ihr Faxgerät gehört zu einer neuen Generation von Faxgeräten. Sie können es wie einen PC in ein lokales Netzwerk einbinden. Dank der integrierten Netzwerkkarte können Sie jetzt Ihre Nachrichten über einen lokalen SMTP/POP3-Server versenden (im Unternehmensnetz oder nach außen, abhängig von den Einstellungen Ihres Mailservers).

  • Seite 53: Ieee-Adresse (Oder Ethernetadresse) Oder Mac

    Gerät einstellen Geben Sie die IP-Adresse für Ihr Faxgerät ein, und bestätigen Sie mit der O -Taste. Subnetzmaske 2533 OK - EINSTELLUNGEN/ NETZ / NETWERK / SUBNETZ MASKE. Geben Sie die Adresse Ihres Subnetzes ein, und bestätigen Sie mit der O -Taste.

  • Seite 54: Ok - Einstellungen/ Netz / Sntp-Server /Aktivierung

    Gerät einstellen Verbindungskennung 2541 OK - EINSTELLUNGEN/ NETZ/ LOGIN DOM / BENUTZ Geben Sie die Kennung für die Verbindung mit dem lokalen Netzwerk ein und bestätigen Sie mit Verbindungs-Passwort 2542 OK - EINSTELLUNGEN/ NETZ / LOGIN DOM / PASSWORT Geben Sie das Passwort für die Verbindung mit dem lokalen Netzwerk ein und bestätigen Sie mit OK.

  • Seite 55: Abmeldung Von Pcs

    Gerät einstellen Abmeldung von PCs In diesem Menü können PCs, die über LAN mit dem Gerät verbunden sind, gelöscht werden. 256 OK - EINSTELLUNGEN/ NETZ / ABMELD. PC Wählen Sie den PC, den Sie aus der Liste löschen wollen, mit den Pfeiltasten aus und validieren Sie mit OK.

  • Seite 56: Automatische Konfiguration Der Ip-Parameter

    Gerät einstellen Automatische Konfiguration der IP-Parameter Diese Einstellung ist möglich, wenn das TCP/IP-Protokoll aktiviert ist. Es wird empfohlen, eine manuelle Konfiguration Ihres Endgeräts vorzunehmen. Die automatische Konfiguration der lokalen Netzparameter kann jedoch in Frage kommen, wenn Sie bei Ihrem lokalen Netz über einen DHCP- oder BOOTP-Server verfügen, der den am LAN vorhandenen Peripheriegeräten dynamisch Adressen zuteilen kann.

  • Seite 57: Fernkonfiguration

    Gerät einstellen ERNKONFIGURATION Sie können die gleichen Parameter ferngesteuert oder lokal konfigurieren. Voraussetzungen Für die Fernkonfiguration Ihres Gerätes müssen Sie: • einen Web-Navigator besitzen (Internet Explorer Version 4 oder mehr für einen optimalen Betrieb), • die Einstellparameter des lokalen Netzes Ihres Gerätes definieren (IP-Adresse, Subnetz- maske etc.);...

  • Seite 58: Zugangsparameter

    Gerät einstellen UGANGSPARAMETER Sie müssen alle Zugangsparameter, die für Ihre Identifikation im Internet erforderlich sind, eingeben bzw. zumindest überprüfen. Diese Zugangsdaten werden Ihnen von Ihrem Provider ausgehändigt, sobald Sie einen Internet-Vertrag abgeschlossen haben. Die Zugangsparameter sind in 3 Kategorien unterteilt: •...

  • Seite 59: Authentifikation Smtp Einstellen

    Gerät einstellen ein, und bestätigen Sie mit der O Geben Sie den -Taste. POP3 SERVER Geben Sie die (primär) ein, und bestätigen Sie mit der O -Taste. DNS 1 Authentifikation SMTP einstellen 924 OK - INTERNET / EINSTELLUNGEN / AUTHENT.SMTP Im Menü...

  • Seite 60: Nachrichten

    Gerät einstellen NACHRICHTEN 9221 IDENT NACHR. demo jt 12 9222 PASSWORT NACHR. ***** 9223 E-MAIL ADRES. demo2@gofornet.com SERVER 9231 SMTP mail.gofornet.com 9232 POP3 mail.gofornet.com 9233 DNS 1 103.195.014.001 9234 DNS 2 103.195.014.002 AUTHENT. 9241 AKTIVIERUNG Mit oder ohne Das Gerät ist jetzt eingestellt. INSTELLUNGEN Die Einstellungen sind in mehreren Kategorien unterteilt : •...
  • Seite 61 Gerät einstellen • die Sendeart über das Internet zu definieren. Die Übertragung des Dokumentes erfolgt sofort bei jedem SOFORT Verbindungsaufbau. Das Senden erfolgt ausschließlich gemäß den programmierten Verbindungseinstellungen BEI VERBINDUNGEN oder VORGEGEBENEN ZEITPUNKTEN REGELMÄSSIG Sie können jederzeit den Status der Geräteeinstellungen überprüfen, indem Sie die Einstellungen drucken.

  • Seite 62: Zugriff Auf Den Ausdruck Der Internet-Einstellungen

    Gerät einstellen Die E-Mail-Adresse eingeben, dann mit OK bestätigen. Zugriff auf den Ausdruck der Internet-Einstellungen 946 OK - INTERNET / EINSTELLUNG. / DRUCKEN Die Internet-Einstellungen werden gedruckt. Diese Einstellungen können auch zusammen mit den anderen Geräteeinstellungen gedruckt werden (vgl. den Abschnitt Liste der Einstellungen drucken, Seite 5-28). Mails sortieren Mit dieser Funktion können Sie die Art der Weiterbearbeitung der in Ihrem Internet-Briefkasten gespeicherten Dokumente einstellen.

  • Seite 63: Mails Loeschen

    Gerät einstellen Wählen Sie die gewünschte Option gemäß nachfolgender Tabelle aus, und bestätigen Sie mit der -Taste. Menü Beschreibung ALLE MAILS Alle E-Mails werden an den PC weitergeleitet. Das Faxgerät holt die verarbeitbaren Mails ab und druckt sie. MAILS UNLESBAR E-Mails mit Anlagen, die das Faxgerät nicht verarbeiten kann, werden automatisch an die Mailbox des PC’s weitergeleitet.

  • Seite 64: Internet-Sofortverbindung

    Gerät einstellen Internet-Sofortverbindung Sie haben zwei Möglichkeiten, um eine Internet-Sofortverbindung herzustellen: Über das Menü: 93 OK - INTERNET / SOFORTZUGR. Über die Taste: Drücken Sie zwei Mal auf die Taste Programmierte Internet-Verbindung Das Auslösen einer programmierten Internet-Verbindung ist abhängig von den programmierten Einstellungen Ihres Gerätes, im Besonderen von den allgemeinen Einstellungen (vgl.

  • Seite 65: Sms-Dienst

    Gerät einstellen SMS-D IENST Dank der Taste können Sie SMS an Teilnehmer weltweit senden. Eine SMS (Short Message Service) ist ein Dienst für Kurzmitteilungen an Mobiltelefone oder andere, SMS-kompatible Geräte. Die erlaubte Anzahl Zeichen pro Nachricht ist abhängig vom Dienstanbieter und dem Land, aus dem Sie Ihre SMS senden (z.

  • Seite 66: Sms Senden

    Gerät einstellen Adresse des Endgerätes 454 OK- SMS-DIENST / PARAMETER / GER..ADRESSE Geben Sie die Nummer des Endgerätes ein und bestätigen Sie mit der Taste OK. SENDEN Zum Senden einer SMS an ein Mobiltelefon oder an ein SMS-kompatibles Gerät: Drücken Sie die -Taste, Geben Sie den Text der Nachricht über die Buchstabentastatur ein.

  • Seite 67: Löschen Einer Sms

    Gerät einstellen ÖSCHEN EINER Um eine SMS zu löschen verfahren Sie wie folgt: 43 OK - SMS-DIENST / SMS LOESCH. Wählen Sie die SMS aus, die Sie löschen möchten. 431 OK - SMS-DIENST / SMS LOESCH. / AUSGEWAEHLT Wählen Sie mittels der Tasten AUSWAHL und bestätigen Sie mit der -Taste.

  • Seite 68: Sms Drucken

    Gerät einstellen SMS drucken Aufrufen über Menü: 44 OK - SMS-DIENST / SMS DRUCKEN • Direktaufruf Drücken Sie die Taste Wählen Sie mittels der Tasten SMS DRUCKEN und bestätigen Sie mit der Taste Wählen Sie mittels der Tasten AUSWAHL (um die zu druckenden Nachrichten auszuwählen) oder ALLE (um alle im Speicher befindlichen SMS zu drucken) und bestätigen Sie mit der O -Taste.

  • Seite 69: Verzeichnis

    ERZEICHNIS Ihr Faxgerät bietet Ihnen die Möglichkeit ein Rufnummernverzeichnis Ihrer Geschäftspartner sowie Verteilerlisten anzulegen. • Es stehen Ihnen 500 Speicherplätze zur Verfügung, um die Namen Ihrer Geschäftspartner sowie deren Rufnummern zu speichern. • Sie können auch mehrere Geschäftspartner in einer Liste zusammenfassen und bis zu 32 Verteilerlisten erstellen.

  • Seite 70: Atenblatt Der Partner Erstellen

    Verzeichnis ATENBLATT DER ARTNER ERSTELLEN Für jedes Datenblatt eines Partners füllen Sie die unten aufgeführte Liste aus. Nur die Felder Name und Telefonnummer. müssen unbedingt ausgefüllt werden: • Name des Partners, • TEL, Faxnummer des Partners, • E-Mail Adresse, z. B.: dupont@messagerie.com, oder •...
  • Seite 71 Verzeichnis Festlegen des Datenformats des Anhangs (Image oder PDF) O Display erscheint diesem Eintrag automatisch zugeordnete Kurzwahlnummer. Wenn Sie mit dieser Nummer nicht einverstanden sind, geben Sie eine andere, noch freie Kurzwahlnummer ein, und bestätigen Sie mit der O -Taste. Sie können die Option MIT Direktwahltaste auswählen, wenn Sie einem Gesprächspartner einen Buchstaben (für die Direktwahl) zuordnen möchten.

  • Seite 72: Verteilerlisten Erstellen

    Verzeichnis Eine dem Empfänger zugewiesene Nummer erscheint automatisch am Bildschirm. Wenn diese Nummer nicht zutrifft, können Sie sie ändern, indem Sie eine andere beliebige Nummer eingeben und mit der Ok-Taste bestätigen. Wählen Sie die Option MIT zugewiesener Taste, wenn Sie dem Empfänger einen Buchstaben (Shortcut) zuweisen wollen.

  • Seite 73: Teilnehmer In Eine Liste Hinzufügen Oder Löschen

    Verzeichnis Sie haben dann drei Möglichkeiten, siehe nachfolgende Tabelle, für die Auswahl und gleichzeitige Übernahme von einem oder mehreren Teilnehmern in die Liste, bestätigen Sie anschließend mit der O -Taste. Ausgehend ... Vorgehensweise Geben Sie über die Buchstabentastatur die ersten Zeichen gewünschten Teilnehmernamens ein, fügen Sie weitere...

  • Seite 74: Einen Eintrag Oder Eine Liste Prüfen

    Verzeichnis an, indem Sie die O Zeigen Sie das Feld -Taste drücken. Sie können ZUSAMMENSETZUNG dann, wie in nachfolgender Tabelle beschrieben, einen Teilnehmer hinzufügen oder löschen: Zum ... Vorgehensweise Geben Sie die Speicherplatznummer des Teilnehmers ein, der hinzugefügt werden soll, und bestätigen Sie mit der O -Taste.

  • Seite 75: Einen Eintrag Oder Eine Liste Löschen

    Verzeichnis INEN INTRAG ODER EINE ISTE LÖSCHEN 14 OK - VERZEICHNIS / LOESCHEN Das alphabetisch sortierte Verzeichnis wird angezeigt. Wählen Sie mit den Pfeiltasten oder den gewünschten Teilnehmereintrag oder die gewünschte Verteilerliste (G) aus, und bestätigen Sie mit der O -Taste.
  • Seite 76 Verzeichnis Ohne Leerschritt und Punkt, die max. Länge der Faxrufnummer kann 30 Faxruf- Zeichen betragen (einschl. der Zeichen * und #). Dieses Feld kann auch ohne Eintrag (leer) sein, z.B., wenn Sie nur E-Mails und nie Fernkopien an diese nummer Gegenstelle senden.

  • Seite 77: Vorgehensweise

    Verzeichnis ORGEHENSWEISE Um das Verzeichnis zu importieren: 17 OK - VERZEICHNIS/ IMPORTIEREN Wählen Sie die Option MIT, um das Importieren eines Verzeichnisses zu gestatten. Bereiten Sie das Verzeichnis in einer Datei, wie zuvor beschrieben, auf einem PC vor. Damit die Datei als Verzeichnis erkannt werden kann, muss der Dateiname unbedingt den Begriff directory und als Dateinamenserweiterung .csv enthalten, zum Beispiel: müllerdirectory01.csv, Erdmanndirectory.csv oder einfach directory.csv.

  • Seite 78: Ein Verzeichnis Exportieren

    Verzeichnis ERZEICHNIS EXPORTIEREN Umgekehrt können Sie auch das auf Ihrem Faxgerät vorhandene Verzeichnis als Textdatei exportieren, und diese an einen beliebigen Empfänger über das Netz (PC oder Fax) senden. Der Empfänger erhält das Verzeichnis als Anlage zu einer E-Mail, die Dateibezeichnung lautet directoryxxx.csv. Um das Verzeichnis zu exportieren: 19 OK - VERZEICHNIS/ LDAP-SERVER Geben Sie die E-Mail-Adresse des PCs oder die Rufnummer der Faxgegenstelle ein, an die das...

  • Seite 79: Zugriff Zu Den Korrespondenten Des Servers

    Verzeichnis UGRIFF ZU DEN ORRESPONDENTEN DES ERVERS Wenn an Ihrem Endgerät die LDAP-Funktion aktiviert ist, können Sie Dokumente oder E-Mails an die Korrespondenten absenden, die in der Serverliste verzeichnet sind. Die Suche eines Korrespondenten verläuft folgendermaßen: bei der Eingabe des ersten Buchstabens des Empfängernamens werden alle Einträge der Serverliste, die mit diesem Buchstaben beginnen, alphabetisch den lokalen Einträgen hinzugefügt.
  • Seite 80 Verzeichnis 4-12...

  • Seite 81: Bedienung

    EDIENUNG ENDEN Die Faxnachrichten können sowohl vom Dokumenteneinzug als auch vom Speicher über das öffentliche Telefonnetz gesendet werden. Die Dokumente, die über das Internet übertragen werden, werden zuerst in den Speicher eingelesen, und dann während einer Internet-Verbindung übertragen. Über das Telefonnetz werden Ihre Faxnachrichten in schwarz-weiß oder in Farbe übertragen. Über das Internet können Sie Ihre Dokumente in schwarz/weiß...

  • Seite 82: Farbe / Auflösung / Kontrast Einstellen

    Bedienung Anmerkung: Da die Rufnummer des Empfängers meistens auf dem Sendedokument angegeben ist, können Sie, bevor Sie das Dokument einlegen, erst die Rufnummer eingeben. Flachbettscanner Klappen Griff automatische Dokumentenzuführung nach oben. Legen Sie Ihr Dokument mit der Ausgangspunkt bedruckten Seite nach unten auf das des Scanners Vorlagenglas Scanners.

  • Seite 83: Kontrast

    Bedienung Kontrast Wenn das Dokument zu hell oder zu dunkel ist, können Sie den Kontrast einstellen. Bei einem blassen Dokument, muss der Kontrast erhöht werden. Ist das Dokument zu dunkel, muss der Kontrast vermindert werden. Um den Kontrast einzustellen: Drücken Sie die Taste mehrmals, um den Kontrast zu erhöhen oder zu vermindern.

  • Seite 84: Über Die Zuletzt Gewählte Rufnummer

    Bedienung Über die zuletzt gewählte Rufnummer Sie können eine der zehn zuletzt gewählten Fax- oder Internet-Rufnummern wiederholt anwählen. Zum Anwählen einer Faxrufnummer (Tel. im Verzeichnis) Drücken Sie die Taste Das Display zeigt die letzte benutzte Nummer an. Drücken Sie auf die Taste ,Verwenden Sie die Taste oder des Navigators.

  • Seite 85: Sofortige Sendung

    Bedienung (RTC) ENDEN ÜBER DAS ELEFONNETZ Sofortige Sendung Legen Sie das Dokument auf (vgl. den Abschnitt Dokumente einlegen, seite 5-1) Geben Sie die Faxnummer des Empfängers ein oder wählen Sie Ihren Wählmodus (vgl. den Abschnitt Rufnummerneingabe, seite 5-3 und drücken Sie auf die Taste Das Symbol "Leitung"...

  • Seite 86: Senden Mit Lauthören Des Wählvorgangs

    Bedienung Senden mit Lauthören des Wählvorgangs Mit dieser Funktion können Sie über den Lautsprecher den Verbindungsaufbau während einer Faxübertrangung mitverfolgen. In diesem Fall beträgt die maximale Sendegeschwindigkeit 14400 bps. Mit dieser Funktion können Sie zum Beispiel: • mithören, ob das Empfangsgerät besetzt ist, und den Sendevorgang erst dann starten, wenn die Leitung frei ist, •...

  • Seite 87: Senden Eines Schwarz/Weiß Dokumentes An Eine E-Mail-Adresse

    Bedienung 393 O - FAX / WEITERLEITUNG / KOPIE Wählen Sie mit den Tasten des Navigators die Kopie-Option (lokaler Ausdruck der auf Ihrem System weitergeleiteten Dokumente) MIT oder OHNE aus. Bestätigen Sie mit der O -Taste. Achtung - E-Mails können nur an E-Mail-Adressen weitergeleitet werden, die Konfiguration des Festnetzes ermöglicht keine Weiterleitung an ein Faxgerät.

  • Seite 88: Senden Einer Direkt Auf Der Tastatur Eingegebenen Nachricht An Eine E-Mail-Adresse

    Bedienung Ist das Empfangsgerät ein PC, erhält es eine E-Mail, in welcher Ihr Fax als Anhang beigefügt ist, im Format Farbe JPEG oder PDF, entsprechend dem Format, das Sie gewählt haben. Ist das Empfangsgerät ein Internetfax, erhält es die Nachricht auf Papier. Senden einer direkt auf der Tastatur eingegebenen Nachricht an eine E-Mail-Adresse Sie können eine Nachricht direkt auf der Buchstabentastatur eingeben und an einen E-Mail-Briefkasten...
  • Seite 89 Bedienung Haben Sie das Scannen auf dem Flachbett begonnen, können Sie weitere Seiten scannen. Legen Sie die weiteren Seite auf, wählen Sie FOLGENDE und bestätigen Sie mit O Drücken Sie die Taste @. Stellen Sie gegebenenfalls Kontrast und Auflösung ein (vgl. den Abschnitt Farbe / Auflösung / Kontrast einstellen, seite 5-2).

  • Seite 90: Scan To Disk

    Bedienung Falls notwendig, ändern Sie das Datenformat des Anhangs: PDF oder IMAGE und bestätigen Sie mit der Taste OK. Haben Sie das Scannen auf dem Flachbett begonnen, können Sie weitere Seiten scannen. Legen Sie die weitere Seite auf, wählen Sie FOLGENDE und bestätigen Sie mit O Rundsenden Rundsenden ist nicht mit der dafür vorgesehenen Taste möglich.

  • Seite 91: Rundsenden

    Bedienung Ändern Sie falls notwendig das Datenformat des Anhangs: oder und bestätigen BILD Sie mit der Ok-Taste. Haben Sie das Scannen auf dem Flachbett begonnen, so können Sie weitere Seiten scannen. Legen Sie die zweite zu scannende Seite auf, wählen Sie FOLGENDE bestätigen Sie mit OK.

  • Seite 92: Einen Auftrag Aus Der Auftragsliste Sofort Ausführen

    Bedienung Einen Auftrag aus der Auftragsliste sofort ausführen 61 OK - AUFTRAEGE / AUSFUEHREN Wählen Sie das gewünschte Dokument in der Auftragsliste aus, und bestätigen Sie Ihre Auswahl mit der Taste O oder , damit der ausgewählte Sendeauftrag sofort ausgeführt wird. Auftragsliste prüfen oder ändern 62 OK - AUFTRAEGE / AENDERN Wählen Sie das gewünschte Dokument in der Auftragsliste aus, und bestätigen Sie Ihre Auswahl...

  • Seite 93: Abbrechen Einer Laufenden Übertragung

    Bedienung Ü BBRECHEN EINER LAUFENDEN BERTRAGUNG Das Abbrechen einer laufenden Übertragung ist jederzeit möglich, unabhängig von der Art des Sendevorgangs. Der Abbruch erfolgt jedoch auf unterschiedliche Weise, abhängig davon, ob das Dokument an einen oder mehrere Empfänger gesendet wird. • Bei einem Sendevorgang aus dem Speicher an nur einen Empfänger, wird das Dokument aus dem Speicher gelöscht.

  • Seite 94: Kopieren

    Bedienung OPIEREN Das Gerät bietet die Möglichkeit Kopien in einfacher oder mehrfacher Ausfertigung, von ein- oder mehrseitigen Vorlagen, zu erstellen. Sie können auch im Mosaik- und Poster-Format kopieren. Die Mosaik-Funktion ermöglicht den Ausdruck mehrerer ADF-gescannter Blätter im reduzierten Maßstab auf einer Seite (2 Möglichkeiten: 2 gescannte Seiten auf einem Blatt oder 4 gescannte Seiten auf einem Blatt).

  • Seite 95: Vorbereitete Kopien

    Bedienung Ë EINSEITIG BEIDSEITIG Ë BEIDSEITIG EINSEITIG Ë EINSEITIG EINSEITIG Vorbereitete Kopien Legen Sie das Dokument ein (vgl. den Abschnitt Dokumente einlegen, seite 5-1). Drücken Sie auf die Taste für eine Farbkopie oder auf die Taste für eine Schwarz-Weiß-Kopie. Ein Bildschirm mit den Standardeinstellungen der Kopie wird angezeigt. Ändern Sie die Parameter wie gewünscht.

  • Seite 96: Spezielle Einstellungen Für Das Kopieren

    Bedienung In dem Feld FORMAT können die Druckoptionen (siehe nachfolgende Beispiele) im Mosaik-Format (ADF-Scanner) gewählt werden: 1 Seite auf 1, 2 Seiten auf 1 oder 4 Seiten auf 1 bzw. eine der Poster-Druckoptionen: 1 Seite zu 1, 1 Seite zu 4 oder 1 Seite zu 9 (Flachbettscanner)..

  • Seite 97: Einstellungsparameter Für Den Scanner Und Den Drucker

    Bedienung Einstellungsparameter für den Scanner und den Drucker - WEITERE FUNKTIONEN / KOPIE / SW-AUFLÖSUNG Mit dem Parameter SW-AUFLÖSUNG wird die Auflösung der Fotokopie eingestellt. Wählen Sie die Funktion ULTRA SCHNLL , SCHNLL , QUALITÄT oder FOTO mit der Taste oder aus und validieren Sie mit der Taste OK.
  • Seite 98 Bedienung 846 OK - WEITERE FUNKTIONEN / KOPIE / KONTRAST Mit der Option KONTRAST zur Einstellung des Kontrasts einer Fotokopie stellen Sie den gewünschten Kontrast mittels der Tasten ein. Bestätigen Sie Ihre Wahl durch Drücken der O -Taste. Sie können den Kontrast auch direkt mit der Taste einstellen. Drücken Sie Taste, bis die gewünschte Einstellung erreicht ist, auch ohne das 845 aufzurufen.

  • Seite 99: Verwendung Des Usb-Schlüssels Und Der Speicherkarten

    Bedienung Anmerkung: bei dieser Funktion ist es notwendig, dass Sie zuvor an der Rückseite des Gerätes die Duplexdruckeinheit und ein zusätzlich Papierfach eingebaut haben (optional oder modellabhängig). Wählen Sie mittels der Tasten MIT oder OHNE. Bestätigen Sie durch Drücken der O -Taste.

  • Seite 100: Anzeige Des Inhalts Der Datenträger

    Bedienung Anzeige des Inhalts der Datenträger Anmerkung: Wenn der Datenträger mehr als 999 Dateien enthält, werden nur die neuesten 999 berücksichtigt. Sie verfügen über mehrere Anzeigemodi, um die Fotos und Dokumente des Datenträgers anzuzeigen. • Im Fotomodus werden nur die Fotos angezeigt, die sich auf dem Datenträger befinden. Die Fotos, welche die im Abschnitt Unterstützte Bilddateien, Seite 5-21, beschriebenen Mindestme- rkmale nicht aufweisen, werden nicht am Bildschirm angezeigt.

  • Seite 101: Usb-Schlüssel-Kompatibel

    Bedienung USB-Schlüssel-kompatibel Nur FAT16- oder FAT32-Speicherschlüssel werden gelesen. NTFS-Speicherschlüssel sind nicht mit dem Gerät kompatibel. Informationen über die Benutzung des Foto-Datenträgers • Stecken Sie den Datenträger vorsichtig in den richtigen Schlitz und achten Sie dabei auf die Einsteckrichtung. • Verwenden Sie nicht mehrere Datenträger gleichzeitig! •...

  • Seite 102: Ein Foto Von Einem Datenträger Ausdrucken

    Bedienung Einstecken eines Datenträgers Wenn Ihr digitaler Fotoapparat einen Datenträger benutzt, um die Bilddateien zu speichern, können Sie diesen in Ihr Multifunktionsgerät einstecken, um Bilddateien oder andere Dokumente auszudrucken. Es ist möglich, ein Foto oder ein Dokument mit dem Scanner zu digitalisieren und es dann auf dem Datenträger zu speichern (siehe den Abschnitt Speichern eines Scans auf der Speicherkarte).
  • Seite 103 Bedienung Sie können die Fotos beginnend mit dem neuesten Foto am Display ansehen. Bei jedem Foto werden folgende Angaben gemacht: Funktion Rote- Funktion Crystal Gesamtanzahl für Augen-Korrektur Image aktiviert den Ausdruck Rangordnung des Fotos usgewählter Fotos in bezug auf die Anzahl von dem Gesamtanzahl Fotos auf Foto...

  • Seite 104: Ein Dokument Von Einem Datenträger Ausdrucken

    Bedienung Wählen Sie AKTUELLES FOTO mit der Taste oder zum Ausdrucken des aktuellen Fotos und validieren Sie mit der Taste OK oder geben Sie 4 über die Zahlentastatur ein Auf einer Indexseite können 24 Fotos im Miniaturformat ausgedruckt werden. Sie sind mit ihrem Anmerkung: Dateinamen und ihrer Nummer auf der Speicherkarte versehen.
  • Seite 105 Bedienung Wählen Sie ALLES, um den Ausdruck der Liste mit allen auf dem Datenträger vorhandenen Dokumenten auszudrucken oder um alle auf dem Datenträger vorhandenen Dokumente auszudrucken. Wählen Sie SERIE, um mehrere Dokumente auszuwählen, deren Namen durchgängig sind. Das Display zeigt daraufhin die Liste mit den auf dem Datenträger vorhandenen Dokumenten in alphabetischer Reihenfolge an.

  • Seite 106: Die Löschung Von Dateien, Die Sich Auf Dem Datenträger Befinden, Aktivieren, Damit Neue Scans Abgespeichert Werden Können

    Bedienung Die Löschung von Dateien, die sich auf dem Datenträger befinden, aktivieren, damit neue Scans abgespeichert werden können Wählen Sie im Medienmenü LÖSCHUNG mit der Taste oder und mit der Taste OK bzw. mit der Taste 7 der Zahlentastatur aus, 07 OK -MEDIEN / LÖSCHUNG Wählen Sie AUTOMATISCH, Wählen Sie SCANMODUS,...

  • Seite 107: Den Datenträger Herausziehen

    Bedienung Wählen Sie AUSWAHL, um die zu löschenden Dokumente einzeln auszuwählen. Verwenden Sie die Taste oder , um sich in der Dokumentenliste zu bewegen, und die Taste OK, um die gewünschten Dokumente auszuwählen. Die ausgewählten Dokumente werden links von ihrem Namen mit einem Sternchen markiert. Drücken Sie auf die Taste Anfang , um die Dateien zu löschen.

  • Seite 108: Weitere Funktionen

    Bedienung EITERE UNKTIONEN OURNALE Im Sende- und Empfangsjournal sind die letzten 30 Übertragungsvorgänge Ihres Faxgerätes aufgelistet (sowohl Sende- als auch Empfangsvorgänge). Nach 30 Einträgen wird das Journal automatisch gedruckt. Sie können aber auch vor Erreichen der 30 Einträge jederzeit einen Journalausdruck veranlassen. Jedes Journal (Sende- oder Empfangsjournal) enthält in Tabellenform folgende Angaben: •...

  • Seite 109: Zähler

    Bedienung ÄHLER Sie können jederzeit die Zähler des Gerätes abfragen. Für den Zugriff auf die Zähler: 82 OK - WEITERE FUNKTIONEN / ZAEHLER Die Zähler geben Ihnen Auskunft über die Anzahl: • gesendete Seiten, 821 OK - WEITERE FUNKTIONEN / ZAEHLER / GESENDETE S. •...

  • Seite 110: Empfangsabruf, Dokument Bei Einer Gegenstelle Abrufen

    Bedienung Wählen Sie 34 OK -FAX / SENDEABRUF, und bestätigen Sie mit der O -Taste. Wählen Sie die Abrufart gemäß nachfolgender Tabelle aus: Menü Bedienschritte Wählen Sie oder aus. EINZUG SPEICHER Falls nötig, stellen Sie den Kontrast ein, und bestätigen Sie mit der O -Taste.

  • Seite 111: Sperrcode Eingeben

    Bedienung Sperrcode eingeben Die Parameter für den Netzzugang sind vertraulich und können deswegen durch einen vierstelligen Code geschützt werden, der nur den berechtigten Personen bekanntgegeben werden sollte. Für den Zugriff auf den Sperrfunktionscode: 811 OK - WEITERE FUNKTIONEN / SPERRE / SPERRCODE Geben Sie den vierstelligen Sperrfunktionscode über die Zifferntasten ein.

  • Seite 112: Sperren Der Internet-Parameter

    Bedienung Sperren der Internet-Parameter Diese Funktion sperrt den Zugang zu allen Internet-Parametern des Menüs 9. Unüberlegte Änderungen dieser Parameter können wiederkehrende Fehler bei Internet-Verbindungen verursachen. Tortz Sperre ist es immer möglich, Dokumente an eine E-Mail-Adresse zu senden (M 95), und eine Verbindung ins Internet herzustellen (M 93). Für den Zugriff auf die Internet-Parametersperre: 814 OK - WEITERE FUNKTIONEN / SPERRE / PARAMETER SPERRE Geben Sie den vierstelligen Sperrfunktionscode über die Zifferntasten ein.

  • Seite 113: Auf Pc Scannen (Modellabhängig)

    Bedienung SCANNEN MODELLABHÄNGIG Anmerkung: Ihr Gerät ist mit der Taste Scan to PC versehen. Mit ihr wird die Funktion SCAN - TO - PC akti- viert. Zusammen mit dem Kit Companion Suite Pro LH sendet diese Funktion über das lokale Netzwerk eine Benachrichtigung darüber, dass eine Analyseanwendung auf einem an Ihrem Gerät registrierten PC geöffnet worden ist.

  • Seite 114: Mailboxen (Fax Mbx)

    Bedienung MBX) AILBOXEN Ihr Faxgerät verfügt über 32 Mailboxen (MBX). Sie können über die Mailboxen mit dem Zugriffscode (MBX-Code genannt) vertrauliche Dokumente an alle Ihre Geschäftspartner, die ein kompatibles Faxgerät besitzen, geschützt senden. Die MBX 00 ist öffentlich, d.h. für jeden zugänglich. Sie wird vom Faxgerät verwaltet, und bei aktiviertem, geschütztem Faxempfang für die Aufzeichnung von Nachrichten genutzt.

  • Seite 115: Die Eigenschaften Einer Eingerichteten Mbx Ändern

    Bedienung Die Mailbox ist eingerichtet. Wenn Sie eine weitere Mailbox einrichten möchten, drücken Sie die C-Taste, und wiederholen Sie alle Bedienschritte. Um das Menü MAILBOX zu verlassen, drücken Sie die Taste Die Eigenschaften einer eingerichteten MBX ändern 71 OK - MAILBOX / MAILBOX ERST Wählen Sie die gewünschte MBX anhand der Liste mit den 31 Mailboxen aus, oder geben Sie die Nummer der gewünschten MBX direkt ein, und bestätigen Sie mit der O -Taste.

  • Seite 116: Speichern In Einer Mailbox Ihres Faxgerätes

    Bedienung Speichern in einer Mailbox Ihres Faxgerätes Legen Sie das zu speichernde Dokument in den Einzug des Faxgerätes ein. Wählen Sie 72 OK - M aus, und bestätigen Sie mit der AILBOX EPOT AILBOX -Taste. Wählen Sie die gewünschte MBX anhand der Liste mit den 31 Mailboxen aus, oder geben Sie die Nummer der gewünschten MBX direkt ein, und bestätigen Sie mit der O -Taste.
  • Seite 117 Bedienung Sobald das entfernte Faxgerät angerufen wird, entweder sofort oder zeitversetzt, empfängt Ihr Faxgerät den gesamten Inhalt der MBX des entfernten Faxgerätes (ein oder mehrere Dokumente). Anmerkung: Die Kompatibilität der Geräte muss sichergestellt sein 5-37...
  • Seite 118 Bedienung 5-38...

  • Seite 119: Wartung /Pflege

    ARTUNG FLEGE ARTUNG RUNDSÄTZLICHES Damit die Leistungsfähigkeit Ihres Gerätes lange erhalten bleibt, sollten Sie das Gerät regelmäßig reinigen. Beim Gebrauch des Gerätes sind nachfolgende Hinweise zu beachten: • Lassen Sie die Abdeckung nicht unnötig geöffnet. • Das Gerät darf nicht mit Öl behandelt werden. •...

  • Seite 120: Wechseln Des Verbrauchsmaterials

    Wartung/Pflege ECHSELN DES ERBRAUCHSMATERIALS So sind die Verbrauchsmaterialien zugänglich: Kippen Sie den Scanner nach hinten, indem Sie ihn gemäß der untenstehenden Abbildung an der mit dem Pfeil markierten Stelle anheben. Öffnen Sie die Abdeckung des Druckers und setzen Sie sie mit den Klammern (1) fest, damit Sie leichter an die Toner-Kartuschen kommen.

  • Seite 121: Tonerbehälter Austauschen

    Wartung/Pflege Tonerbehälter austauschen Folgende Teile müssen bei jedem Austausch des Tonerbehälters und des Resttonerbehälters gereinigt werden: • Koronadraht • Hauptladegitter • LED-Zeile • Ausrichtwalze Darüber hinaus sollten der Koronadraht und die Ausrichtwalze mindestens einmal monatlich gereinigt werden. Wenn auf den gedruckten Seiten unerwünschte Linien oder Streifen erscheinen, die Drucke verschmutzt sind oder der Ausdruck schwach bzw.
  • Seite 122 Wartung/Pflege Die obere Abdeckung öffnen. Magenta (M) Obere Abdeckung Cyan (C) Gelb (Y ) Schwarz (K) Den blauen Freigabehebel am Tonerbehälter nach vorn (in Richtung des Symbols "Freigegeben") ziehen. Freigabehebel Den alten Tonerbehälter vorsichtig aus dem Drucker entfernen.
  • Seite 123 Wartung/Pflege Den alten Tonerbehälter in den Plastikbeutel legen (im Toner-Kit enthalten) und entsprechend den geltenden gesetzlichen Bestimmungen entsorgen.. Plastikbeutel Den neuen Behälter aus dem Toner-Kit nehmen. Den Tonerbehälter wie in der Abbildung gezeigt fünf- oder sechsmal schütteln, um den Toner darin gleichmäßig zu verteilen. Den neuen Tonerbehälter wie in der Abbildung gezeigt in den Drucker einsetzen.

  • Seite 124: Austausch Des Resttonerbehälters

    Wartung/Pflege Auf die Oberseite des Tonerbehälters drücken, damit dieser einwandfrei einrastet. Den blauen Freigabehebel so weit wie möglich nach hinten (in Richtung des Symbols "Gesperrt") drücken. Freigabehebel Für den Austausch der übrigen Tonerfarben gilt dieselbe Vorgehensweise wie oben beschrieben. Die obere Abdeckung schließen. Austausch des Resttonerbehälters Der Resttonerbehälter muss ausgetauscht werden, sobald die Meldung Resttonerbehälter prüfen erscheint.
  • Seite 125 Wartung/Pflege Die linke Abdeckung öffnen. Linke Abdeckung Den Resttonerbehälter fassen und gleichzeitig den Freigabehebel drücken. Den Behälter dann vorsichtig entnehmen. Freigabehebel Anmerkung: Entfernen Sie den Resttonerbehälter so vorsichtig wie möglich, damit kein Toner im Inneren des Druckers verschüttet wird. Achten Sie darauf, dass die Öffnung des Resttonerbehälters nicht nach unten weist. Den Resttonerbehälter nach der Entnahme aus dem Drucker verschließen.
  • Seite 126 Wartung/Pflege Um ein Verschütten des Toners zu vermeiden, den verschlossenen Resttonerbehälter vor der ordnungsgemäßen Entsorgung in dem im Toner-Kit enthaltenen Plastikbeutel verpacken. Plastikbeutel Schließen Sie die Tonerabfallflasche (I), nachdem Sie sie aus dem Drucker genommen haben. Legen Sie die geschlossene Flasche in den mitgelieferten Plastikbeutel (J), um keinen Toner zu verschütten.
  • Seite 127 Wartung/Pflege Den neuen Resttonerbehälter wie in der Abbildung gezeigt in den Drucker einsetzen. Den Behälter leicht andrücken, bis er einrastet. Neuer Resttonerbehälter Sicherstellen, dass der Resttonerbehälter ordnungsgemäß installiert ist, und die linke Abdeckung schließen. Nach dem Austausch des Tonerbehälters und des Resttonerbehälters sind die Hauptladeeinheiten und der Papiereinzug zu reinigen.

  • Seite 128: Hauptladeeinheiten Reinigen

    Wartung/Pflege Hauptladeeinheiten reinigen Die Hauptladeeinheiten müssen in regelmäßigen Abständen gereinigt werden, da sie nach längerer Benutzung verschmutzen. Jede Hauptladeeinheit besteht aus zwei Teilen — dem Koronadraht und dem Ladegitter — die wie nachstehend gezeigt zu säubern sind. Der Drucker verfügt über insgesamt vier Hauptladeeinheiten, eine für jeden Tonerbehälter. Achten Sie beim Reinigen darauf, dass die Hauptladeeinheit gesäubert wird, die der Farbe des zuvor ausgetauschten Tonerbehälters entspricht.
  • Seite 129 Wartung/Pflege Als Nächstes wird das Hauptladegitter gereinigt. Der Gitterreiniger befindet sich im Toner-Kit. Den Gitterreiniger aus der Schutzhülle nehmen und die Kappe entfernen. Kappe Gitterreiniger Anmerkung: Das Reinigungskissen ist mit Wasser befeuchtet. Das Gitter schnell reinigen, damit das Kissen nicht aus- trocknet.

  • Seite 130: Led-Zeile Reinigen

    Wartung/Pflege Die Hauptladeeinheit zwei- bis dreimal langsam herausziehen und wieder hineinschieben. Damit wird das Gitter gereinigt. Die Einheit nach dem Reinigungsvorgang direkt wieder in die Ausgangsposition bringen. Hauptladeeinheit Anmerkung: Wenn die Hauptladeeinheit nicht wieder in die Ausgangsposition gebracht wird, wird die verarbeitete Papiersorte vollständig mit der entsprechenden Farbe bedruckt.
  • Seite 131 Wartung/Pflege Den Griff des grünen LED-Reinigers fassen. Den Reiniger vorsichtig herausziehen und wieder einschieben. Diesen Vorgang zweimal wiederholen. LED-Reiniger Den LED-Reiniger wieder vollständig einschieben. Nach der Reinigung muss der LED-Reiniger wieder in die Ausgangsposition gebracht werden. Anmerkung: Wird der LED-Reiniger nicht wieder in die Ausgangsposition gebracht, wird die verarbeitete Papiersorte vollständig mit der entsprechenden Farbe bedruckt.
  • Seite 132 Wartung/Pflege Papiereinzug reinigen Wenn der Papiereinzug verschmutzt ist, können Druckprobleme auftreten (verschmierte Rückseiten etc.). Zur Reinigung des Papiereinzugs benötigen Sie das im Toner-Kit enthaltene Reinigungstuch. Den grünen Freigabehebel des Papiereinzugs ziehen und den Papiereinzug herausziehen. Freigabehebel des Papiereinzugs Papiereinzug Mit dem im Toner-Kit enthaltenen Reinigungstuch den auf der Ausrichtwalze und dem Leitblech angesammelten Papierstaub abwischen.

  • Seite 133: Reinigung

    Wartung/Pflege EINIGUNG Leseeinheit des Scanners reinigen Gehen Sie wie nachfolgend beschrieben vor, wenn auf den erstellten Kopien oder gesendeten Fernkopien ein oder mehrere vertikale Streifen erscheinen: Öffnen Sie die Abdeckung der Scanneinheit Scanners indem Sie sie nach hinten kippen, bis sie in aufrechter Position einrastet.

  • Seite 134: Wartung

    Wartung/Pflege Achtung - Verwenden Sie für die Reinigung des Druckers ein weiches Tuch. Verwenden Sie niemals Scheuermittel oder Lösungsmittel. Die Fixiereinheit kann während des Betriebs sehr heiß werden. Berühren Sie nie diesen Bereich, um Verletzungen zu vermeiden. Warten Sie nach dem Ausschalten des Gerätes mindestens 10 Minuten ab, und prüfen Sie, ob die Fixiereinheit ausgekühlt ist, bevor Sie das Gerät von innen reinigen.

  • Seite 135: Beim Senden Aus Dem Speicher

    Wartung/Pflege • den Sendevorgang erneut zu starten, indem Sie die Taste , drücken, das Dokument muss noch im Einzug sein, • den Sendevorgang mit der Taste . abbrechen. Um das Dokument auszuwerfen, drücken Sie nochmals auf die Taste Beim Senden aus dem Speicher Sie haben folgende Auswahlmöglichkeiten: •...
  • Seite 136 Wartung/Pflege Code 07 - Verbindung abgebrochen Die Verbindung wurde abgebrochen (schlechte Verbindung). Überprüfen Sie die Rufnummer. Code 08 - Qualität Das gesendete Dokument wurde nicht einwandfrei empfangen. Setzen Sie sich mit der Gegenstelle in Verbindung, um zu klären, ob das Dokument nochmals gesendet werden muss. Vielleicht hatte die Störung keinen Einfluss auf die wesentlichen Teile des Dokumentes.
  • Seite 137 Wartung/Pflege Code 1A - Verbindung abgebrochen Der Sendevorgang konnte noch nicht gestartet werden. Die Telefonleitung ist gestört. Code 1B - Kommunikationsfehler Beim Senden: Dokument nochmals senden. Beim Empfang: Bitten Sie die Gegenstelle das Dokument nochmals zu senden. Internet-Fehlercodes Code 40 und 41 - Provider antwortet nicht Eine Modemverbindung zum Provider kann nicht aufgebaut werden.

  • Seite 138: Störungen Des Scanners

    Wartung/Pflege Code 52 - Dialekt oder Authentifizierungsmethode nicht unterstützt Überprüfen Sie, ob die vom Server vorgegebene Authentifizierung eine NTLM-Authentifizierung ist. Code 53 - Passwort ungültig oder Verzeichnis nicht vorhanden TÖRUNGEN DES CANNERS Papierstau im Dokumenteneinzug Bei einem Papierstau erscheint auf dem Display des Bedienfelds die Meldung DOK. ENTFERNEN.

  • Seite 139: Weitere Mögliche Störungen

    Wartung/Pflege EITERE MÖGLICHE TÖRUNGEN Nach dem Netzanschluss zeigt das Display nichts an Überprüfen Sie das Netzkabel und ggf. die Steckdose. Der Fernkopierer erkennt das eingelegte Dokument nicht. Die Anzeige DOKUMENT BEREIT erscheint nicht auf dem Display. Am Beginn oder während des Scannvorgangs zeigt das Display DOK. ENTNEHMEN. Nehmen Sie das Dokument heraus, oder drücken Sie die Taste Überprüfen Sie, ob das Dokument nicht zu dick ist (max.

  • Seite 140: Tipps

    Wartung/Pflege Symptom Prüfen Korrekturmaßnahme Schlechte Siehe Probleme mit der Druckqualität auf Seite 6-23. Druckqualität. Papierstau. Siehe Beseitigung von Papierstaus auf Seite 6-33. Am Bedienfeld Vergewissern Sie sich, Drucker ausschalten, Netzkabel leuchten keine dass das Netzkabel ordnungsgemäß einstecken und Anzeigen, obwohl ordnungsgemäß...

  • Seite 141: Probleme Mit Der Druckqualität

    Wartung/Pflege Probleme mit der Druckqualität Die Tabellen und Diagramme in den nachfolgenden Abschnitten beschreiben mögliche Probleme mit der Druckqualität sowie Maßnahmen zu deren Behebung. In einigen Fällen ist eine Reinigung des Druckers bzw. der Austausch von Druckerteilen erforderlich. Kann ein Problem nicht behoben werden, den Kundendienst benachrichtigen. Druckergebnis Korrekturmaßnahme Vollständig leere...
  • Seite 142 Wartung/Pflege Druckergebnis Korrekturmaßnahme Schwarze oder Kontrollieren Sie die Toneranzeige im Bedienfeld. weiße senkrechte Erscheint die Meldung Toner nachfüllen (C/M/Y/K) mit Streifens Farbangabe, ein neues Toner-Kit für diese Farbe installieren. Siehe hierzu Austausch des Tonerbehälters auf Seite 6-3. Reinigen Sie die Hauptladeeinheiten. Die linke Abdeckung öffnen.
  • Seite 143 Wartung/Pflege Druckergebnis Korrekturmaßnahme Blasse oder Reinigen Sie die Hauptladeeinheiten. verschwommene Die linke Abdeckung öffnen. Den grünen Reinigungsknopf der Drucke einzelnen Hauptladeeinheiten langsam einige Male herausziehen und wieder hineinschieben. Für weitere Einzelheiten siehe Hauptladeeinheiten reinigen auf Seite 6-10. Reinigen Sie die LEDs der Hauptladeeinheiten. Die linke Abdeckung öffnen.
  • Seite 144 Wartung/Pflege Druckergebnis Korrekturmaßnahme Hintergrund grau Reinigen Sie die Hauptladeeinheiten. Die linke Abdeckung öffnen. Den grünen Reinigungsknopf der einzelnen Hauptladeeinheiten langsam einige Male herausziehen und wieder hineinschieben. Für weitere Einzelheiten siehe Hauptladeeinheiten reinigen auf Seite 6-10. Prüfen Sie die Installation der Ladeeinheiten. Die linke Abdeckung des Druckers öffnen und prüfen, ob die Ladeeinheiten ordnungsgemäß...

  • Seite 145: Fehlermeldungen

    Wartung/Pflege Druckergebnis Korrekturmaßnahme Druck unvollständig Vergewissern Sie sich, dass die Anwendungssoftware fehlerfrei oder Zeichen arbeitet. nicht an der richtigen Position Siehe Tipps auf Seite 6-22. Die Farbausrichtung Führen Sie über das Bedienfeld eine Farbausrichtung durch. ist fehlerhaft. Weitere Einzelheiten hierzu enthält der Abschnitt Einsatz des Die Farbanteile Bedienfelds der Bedienungsanleitung.
  • Seite 146 Wartung/Pflege Meldung Korrekturmaßnahme Resttonerbehälter Diese Meldung erscheint in folgenden Fällen (neuen Resttonerbehälter einsetzen): prüfen Der Resttonerbehälter ist nicht installiert. Der Resttonerbehälter ist voll. Reinige Drucker Das Druckerinnere reinigen. Siehe Druckerreinigung auf Seite 6-15. .. WEITER drücken Diese Meldung erscheint beim Austausch des Tonerbehälters, nachdem die Meldung Toner ersetzen C, M, Y, K angezeigt wurde.
  • Seite 147 Wartung/Pflege Meldung Korrekturmaßnahme Formatfehler Die im Drucker eingesetzte Speicherkarte ist nicht formatiert und kann deshalb weder gelesen noch beschrieben werden. Hinweise Speicherkarte zur Formatierung von Speicherkarten enthält der Abschnitt Einsatz des Bedienfelds der Bedienungsanleitung. Fehler Festpl.## Ein Festplattenfehler ist aufgetreten. Den Fehlercode ## notieren und die Erläuterungen im Abschnitt Speicher-Fehlercodes auf WEITER drücken Seite 6-18.
  • Seite 148 Wartung/Pflege Meldung Korrekturmaßnahme Papierstau Es liegt ein Papierstau vor. Der jeweilige Staubereich wird durch die #-Zeichen angezeigt. Einzelheiten siehe Beseitigung von ############### Papierstaus auf Seite 6-33. Fehler im Es befindet sich keine Kassette in der Papierzufuhr bzw. Kassette falsch eingeschoben. Wird die Kassette ordnungsgemäß Papierweg eingeschoben, müsste wieder gedruckt werden können.
  • Seite 149 Wartung/Pflege Meldung Korrekturmaßnahme Die virtuelle Der auf der Festplatte für virtuelle Mailboxen reservierte Bereich ist voll. Die in den virtuellen Mailboxen angesammelten Mailbox ist voll Druckaufträge ausdrucken. Warnung: Der Druckerspeicher reicht für die große Anzahl geladener Schriften und Makros Speicher knapp nicht aus.

  • Seite 150: Speicher-Fehlercodes

    Wartung/Pflege Speicher-Fehlercodes Festplattenfehler Code Bedeutung Formatfehler. Tritt dieser Fehler auch nach dem Aus- und erneuten Einschalten des Druckers wieder auf, muss die Festplatte neu formatiert werden. Keine Festplatte installiert. Prüfen, ob alle Anforderungen für den Einsatz des Systems und der zugehörigen Geräte erfüllt wurden. Unzureichende Festplattenkapazität.

  • Seite 151: Beseitigung Von Papierstaus

    Wartung/Pflege Code Bedeutung Die Speicherkarte ist voll. Nicht mehr benötigte Dateien löschen oder eine neue Speicherkarte einschieben. Die angegebene Datei ist auf der Speicherkarte nicht vorhanden. Unzureichende Speicherkapazität für die Unterstützung des Speicherkartensystems. Druckerspeicher erweitern. RAM DISK-Fehler Code Bedeutung Formatfehler. Drucker aus- und wieder einschalten. Der RAM DISK Modus ist deaktiviert.

  • Seite 152: Mögliche Staubereiche

    Wartung/Pflege Mögliche Staubereiche Die nachstehende Abbildung zeigt den Papierweg des Druckers einschließlich aller verfügbaren Optionen. Die Bereiche, in denen Staus auftreten können, sind entsprechend gekennzeichnet und werden in der Tabelle unter der Abbildung erläutert. Papierstaus können auch gleichzeitig in mehreren Bereichen des Papierwegs auftreten. Hintere Druckablage PT-300 Duplexeinheit...
  • Seite 153 Wartung/Pflege Bedienungsanleitung. Kann das Problem durch Wechseln der Papiersorte nicht gelöst wer- den, liegt möglicherweise ein Druckerfehler vor. • Ob eine gestaute Seite nochmals gedruckt wird, hängt davon ab, an welcher Stelle der Papierstau aufgetreten ist. Achtung - Gestautes Papier vorsichtig herausziehen, so dass es nicht reißt. Kleine Papierschnitzel werden häufig übersehen und können zu wiederholten Papierstaus führen.
  • Seite 154 Wartung/Pflege 3 - Hat sich das Papier in dem mit A markierten Bereich gestaut, das Blatt in der Mitte fassen und nach oben herausziehen. Befindet sich der Papierstau im Bereich B, das gestaute Blatt an der Kante fassen und herausziehen. Ausrichtwalze Ausrichtwalze Freigabehebel des...

  • Seite 155: Lagerung

    Wartung/Pflege [Papierstau Universalzufuhr] Papier hat sich an der Universalzufuhr gestaut. Gehen Sie wie nachfolgend beschrieben vor, um den Stau zu beseitigen. 1 - Gestautes Papier aus der Universalzufuhr ziehen. 2 - Den Papiereinzug öffnen und wieder schließen (dadurch wird die Staumeldung aus dem Display gelöscht).

  • Seite 156: Verpackung Und Transport Des Gerätes

    Wartung/Pflege ERPACKUNG UND TRANSPORT DES GERÄTES Wenn Sie das Gerät transportieren möchten, immer das Originalverpackungsmaterial verwenden. Wenn das Gerät nicht richtig verpackt wird, riskieren Sie, dass keine Garantie geleistet wird. Scanner-Teil Stellen Sie den Schalter der Maschine auf OFF. Ziehen Sie das Netzkabel aus der Wandsteckdose und ziehen Sie dann alle an die Maschine angeschlossenen Kabel ab.
  • Seite 157 Wartung/Pflege Legen Sie den Drucker in den Karton. Setzen Sie die Verkeilung (2) wie in der nachstehenden Abbildung gezeigt ein, legen Sie dann die Toner-Kartuschen (3) (in ihrem eige- nen Karton (4)), die Auffangflasche (5). Verpacken anderen Elemente ihrem Originalkarton allen Original-Verpackungskeilen.

  • Seite 158: Technische Daten

    Wartung/Pflege ECHNISCHE DATEN Gerätetyp: schnelles Profi-Terminal, das mit allen Geräten der Gruppe 3 (nach den Empfehlungen des UIT-T) funktioniert. Abmessungen (außer Optionen): Breite: 457 mm Tiefe: 586 mm (außer Duplexmodul) Höhe: 783 mm (außer Behälter und 500-Blatt-Kassette) Gewicht: 40 kg Stromversorgung: 220-240 V - 50/60 Hz - 6,3 A Stromverbrauch (Maximalwerte) :...
  • Seite 159 Wartung/Pflege Die effektive Übertragungsdauer für eine A4-Seite variiert von wenigen Sekunden bis ca. einer Minute (je nach der Qualität der Zeile, der Geschwindigkeit des Modems, der Informationsmenge des Originals und der Auflösung) (*) Ohne Berücksichtigung des Initialisierungsverfahrens des Dialogs Internet: allgemeine Kenndaten Protokolle TCP/IP/PPP Protokolle SMTP/POP3/MIME für E-Mail Modem V90 (bis zu 56 kbps/s)

  • Seite 160: Eingetragene Warenzeichen

    Wartung/Pflege Eingetragene Warenzeichen PRESCRIBE ist ein eingetragenes Warenzeichen von Kyocera Corporation. KPDL und KIR (Kyocera Image Refinement - Bildperfektionierung) sind Handelsmarken von Kyocera Corporation. Diablo 630 ist ein Produkt von Xerox Corporation. IBM Proprinter X24E ist ein Produkt von International Business Machines Corporation. Epson LQ-850 ist ein Produkt von Seiko Epson corporation.

  • Seite 161: Ibm Program License Agreement

    Wartung/Pflege IBM PROGRAM LICENSE AGREEMENT Die folgenden Hinweise werden bewusst auf Englisch wiedergegeben. The device you have purchased contains one or more software programs ("Programs") which belong to international business machines corporation ("IBM"). This document defines the terms and conditions under which the software is being licensed to you by IBM.

  • Seite 162: Limitation Of Remedies

    Wartung/Pflege Limitation of Remedies IBM’s entire liability under this license is the following; 1) For any claim (including fundamental breach), in any form, related in any way to this license, IBM’s liability will be for actual damages only and will be limited to the greater of: a) the equivalent of U.S.$25,000 in your local currency;...
  • Seite 163 Wartung/Pflege retains all rights, title and interest to the Software and Typefaces and no rights are granted to you other than a License to use the Software on the terms expressly set forth in this Agreement. 6-45...
  • Seite 164 Wartung/Pflege 3.To protect proprietary rights of Agfa Japan, you agree to maintain the Software and other proprietary information concerning the Typefaces in strict confidence and to establish reasonable procedures regulating access to and use of the Software and Typefaces. 4.You agree not to duplicate or copy the Software or Typefaces, except that you may make one backup copy.
  • Seite 165 Wartung/Pflege unless written and signed by properly authorized representatives of each party. By opening this diskette package, you agree to accept the terms and conditions of this Agreement. 6-47...
  • Seite 166 Wartung/Pflege 6-48...

  • Seite 167: Sicherheit

    ICHERHEIT ICHERHEIT SICHERHEITSHINWEISE Prüfen Sie, bevor Sie das Gerät an das Stromnetz anschließen, ob die Angaben (Spannung, Strom, Fre- quenz) auf dem Typenschild am Gerät oder am separaten Netzadapter (je nach Modell) mit Ihrer örtli- chen Stromversorgung übereinstimmen. Das Gerät darf nicht auf dem Fußboden betrieben werden. Wenn das Gerät mit einem separaten Netzadapter ausgestattet ist, darf nur der mit dem Gerät mitgelief- erte Netzadapter und kein anderer verwendet werden.

  • Seite 168: Umwelt

    Sicherheit MWELT Der Umweltschutz ist ein wesentliches Anliegen des Herstellers. Der Hersteller hat den Willen, umweltschonende Anlagen zu betreiben, und hat sich dafür entschieden, den Umweltfaktor in den gesamten Lebenszyklus seiner Produkte von der Herstellungsphase über die Inbetriebnahme und die Benutzung bis hin zur Entsorgung zu integrieren.
  • Seite 169 Die Konformitätserklärung kann unter folgender Adresse angefordert werden:: UTAX GmbH Ohechaussee 235, 22848 Norderstedt...
  • Seite 170 Bedienungsanleitung Unverbindliches Dokument *253068051A* UTAX GmbH Ohechaussee 235, 22848 Norderstedt, Deutschland www.utax.de...
