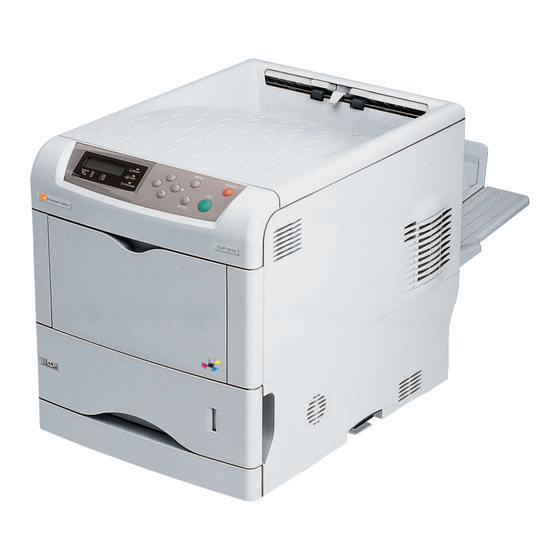

TA Triumph-Adler CLP 4316 Bedienungsanleitung

Farbdrucker
Vorschau ausblenden Andere Handbücher für CLP 4316:
Inhaltsverzeichnis

Werbung

Quicklinks

Bedienungsanleitung
Erweitert
CLP 4316 | 4520 | 4524
Farbdrucker

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für TA Triumph-Adler CLP 4316

Inhaltszusammenfassung für TA Triumph-Adler CLP 4316

  • Seite 1 Bedienungsanleitung Erweitert CLP 4316 | 4520 | 4524 Farbdrucker...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Papierhandling Allgemeine Richtlinien ............1-2 Wahl des geeigneten Papiers .
  • Seite 4 Inhalt BEDIENUNGSANLEITUNG...

  • Seite 5: Einleitung

    Einleitung Dieses Handbuch ist in folgende Kapitel unterteilt: • 1 Papierhandling Beschreibt die Auswahl und Handhabung sowie das Einlegen von Papier. • 2 Umgang mit dem Bedienfeld Beschreibt die Konfiguration des Druckers mit Hilfe des Bedienfelds. • 3 Optionen Gibt einen Überblick über die für den Drucker verfügbaren Optionen.
  • Seite 6 Einleitung Konventionen In diesem Handbuch gelten folgende Konventionen Konvention Beschreibung Beispiel Kursivdruck Zur Hervorhebung eines Die obere Abdeckung schließen. zentralen Begriffes, einer Siehe Austausch des Tonerbehälters auf Aussage oder einer Meldung. Seite 3-3. Hinweise auf andere Veröffentlichungen werden ebenfalls kursiv gedruckt. Text in eckigen Zur Hervorhebung wählbarer [Copy] drücken.

  • Seite 7: Papierhandling

    1 Papierhandling In diesem Kapitel werden folgende Themen behandelt: • Allgemeine Richtlinien ..........1-2 • Wahl des geeigneten Papiers ........1-4 • Medientyp..............1-12 • Papier einlegen ............1-13 BEDIENUNGSANLEITUNG...

  • Seite 8: Allgemeine Richtlinien

    Papierhandling Allgemeine Richtlinien Das Gerät ist für normales Kopierpapier ausgelegt, kann allerdings auch eine Reihe anderer Papiersorten verarbeiten, sofern deren Beschaffenheit die unten aufgeführten Bedingungen erfüllt. HINWEIS: Der Hersteller übernimmt keinerlei Verantwortung für Probleme, die bei Verwendung eines Papiers, das diese Bedingungen nicht erfüllt, auftreten können.

  • Seite 9: Minimales Und Maximales Papierformat

    Papierhandling Eigenschaft Spezifikation Abmessungen Siehe Papierformate auf Seite 1-4 Genauigkeit der ±0,7 mm Abmessungen Rechtwinkligkeit der Ecken 90° ±0.2° Feuchtigkeitsgehalt 4 % bis 6 % Laufrichtung Schmalbahn Anteil Papierbrei Mindestens 80 % Minimales und maximales Papierformat Die nachfolgende Abbildung zeigt das kleinste und größte Papierformat, das im Drucker verarbeitet werden kann.

  • Seite 10: Wahl Des Geeigneten Papiers

    Papierhandling Wahl des geeigneten Papiers Dieser Abschnitt enthält Richtlinien zur Papierauswahl. Beschaffenheit An den Ecken geknicktes sowie gewelltes, verschmutztes, zerrissenes und mit Fasern, Staub oder Papierschnitzeln bzw. auf andere Weise verunreinigtes Papier ist zu vermeiden. Der Einsatz derartigen Papiers kann zu unleserlichen Ausdrucken, Fehleinzügen und Papierstaus führen und die Lebensdauer des Geräts verkürzen.

  • Seite 11: Flächengewicht

    Papierhandling Kassette oder Universalzufuhr Format Format Universalzufuhr Youkei 2 114 × 162 mm 16 kai 197 × 273 mm Youkei 4 105 × 235 mm Anwender Kassette: 148 bis 216 mm × 210 bis 356 mm Universalzufuhr: 70 bis 216 mm × 148 to 356 mm Oberfläche Die Oberfläche des Papiers sollte glatt und unbeschichtet sein, da bei Einsatz von rauem Papier einige Stellen auf dem Blatt möglicherweise...
  • Seite 12 Papierhandling USA (lb) Europa, metrisch (g/m²) Papierstärke Bei Einsatz des Geräts sollte Papier mittlerer Stärke verwendet werden. Kommt es beim Drucken zu Fehleinzügen oder Papierstaus und sind die Drucke blass, ist das verwendete Papier möglicherweise zu dünn. Kommt es zu Papierstaus und sind die Drucke verwischt, ist das verwendete Papier möglicherweise zu dick.

  • Seite 13: Papierlaufrichtung

    Papierhandling Papierlaufrichtung Bei der Papierherstellung werden die Blätter entweder längs (Schmalbahn) oder quer (Breitbahn) zur Maserung geschnitten. Papier mit quer verlaufenden Fasern werden vom Gerät möglicherweise nicht richtig eingezogen. Daher sollte für das hier beschriebene Gerät stets Schmalbahnpapier verwendet werden. Weitere Papiereigenschaften Durchlässigkeit: Bezieht sich auf die Dichte der Papierstruktur, d.

  • Seite 14: Druckereinstellung

    Papierhandling Verwendetes Druckmaterial Druckereinstellung Postkarten Karton Umschläge Umschlag Selbstklebende Etiketten Etiketten Es ist Papier zu verwenden, das speziell für für den Einsatz in Kopierern oder Druckern (mit Hitzefixierung) ausgelegt ist. Folien, Etiketten, dünnes Papier, Umschläge, Postkarten oder dickes Papier sind über die Universalzufuhr zuzuführen.
  • Seite 15 Papierhandling Selbstklebende Etiketten Etiketten müssen über die Universalzufuhr zugeführt werden. Bei selbstklebenden Etiketten ist vor allem wichtig, dass der Klebstoff niemals mit einem Geräteteil in Kontakt kommen darf. Bleiben Etiketten an der Trommel oder einer der Walzen kleben, wird der Drucker beschädigt. Etikettenpapier besteht wie in der nachstehenden Abbildung gezeigt aus drei Schichten.
  • Seite 16 Papierhandling Postkarten Postkarten auffächern Raue und kantenbündig Kante ausrichten, bevor sie in die Universalzufuhr Raue eingelegt werden. Kante Unbedingt darauf achten, dass die zu verarbeitenden Postkarten nicht gewellt sind, um Papierstaus zu vermeiden. Einige Postkarten weisen an der Rückseite raue Schnittkanten auf (diese entstehen beim Schneiden des Papiers).

  • Seite 17: Vordrucke

    Papierhandling Dickes Papier Dickes Papier vor dem Einlegen in die Universalzufuhr auffächern und kantenbündig ausrichten. Einige Papiersorten weisen auf der Rückseite raue Kanteen auf (diese entstehen beim Schneiden des Papiers). Solllen derartige Papiersorten verarbeitet werden, das Papier auf eine flache Unterlage legen und die Kanten z.

  • Seite 18: Medientyp

    Recycl. Nein Leicht Nein Pergament Normal 2 Grob Normal 2 Briefkopf Normal 2 Farbig Normal 2 Gelocht Schwer 1 (CLP 4316/ Nein Nein Umschlag CLP 4524) Schwer 2 (CLP 4520) Nein Schwer 2 Nein Karton Nein Normal 2 Nein Beschich...

  • Seite 19: Papier Einlegen

    Papierhandling Papier einlegen Im Folgenden wird das Einlegen von Papier in die Kassette und die Universalzufuhr beschrieben. Papier in die Kassette einlegen Das Druckmaterial (Papier bzw. Folien) zunächst auffächern und den Papierstapel dann auf einer ebenen Fläche kantenbündig ausrichten, um Papierstaus oder Schräglauf beim Drucken zu vermeiden. Die Papierkassette vollständig aus dem Drucker ziehen.
  • Seite 20 Papierhandling In der Papierkassette befinden sich Markierungen für gängige Papierformate. Den Papierformatregler (an der Vorderseite der Kassette) so einstellen, dass das Format des zu verwendenden Papiers im Anzeigefenster erscheint. Papierformatregler Papierformatanzeige HINWEIS: Wird der Regler auf "OTHER" eingestellt, muss das verarbeitete Papierformat über das Bedienfeld des Druckers spezifiziert werden.
  • Seite 21 Papierhandling Die Verriegelung an der linken Papierführung lösen und die Führungen auf das gewünschte Papierformat einstellen. Verriegelung Papierführungen Die Verriegelung des Papieranschlags lösen und den Anschlag auf das gewünschte Papierformat einstellen. Wenn ein benutzerdefiniertes Format verarbeitet wird, die Papierführungen und den Papieranschlag ganz nach außen schieben, das Papier einlegen und die Führungen und den Anschlag auf das betreffende Format einstellen.
  • Seite 22 Papierhandling Das Papier in die Papierkassette einlegen. HINWEIS: Der in die Kassette eingelegte Papierstapel muss unbedingt unterhalb der Stapelmarkierungen auf den Papierführungen bleiben. Die Papierkassette fasst etwa 500 Blatt Papier mit einem Flächengewicht von 80g/m² oder einer Stärke von 0,11 mm. Stapelmarkierung Stapelmarkierung 1-16...
  • Seite 23 Papierhandling Das Papier wie in der Abbildung gezeigt unter die beiden Halteecken drücken. Halteecke Halteecke Die Papierkassette installieren. Die Kassette gerade und so weit wie möglich in den Einschub am Drucker einschieben. Vorne rechts an der Papierkassette befindet sich eine Papieranzeige, die anzeigt, wie viel Papier noch vorhanden ist.

  • Seite 24: Papier In Die Universalzufuhr Einlegen

    Papierhandling Papier in die Universalzufuhr einlegen Das Druckmaterial (Papier bzw. Folien) zunächst auffächern und den Papierstapel dann auf einer ebenen Fläche kantenbündig ausrichten, um Papierstaus oder Schräglauf beim Drucken zu vermeiden. Die Universalzufuhr öffnen, indem sie nach vorne geklappt wird. Universalzufuhr Die Ablageverlängerung herausziehen.
  • Seite 25 Papierhandling Bei der Verarbeitung von Legal-Papier die Papierstütze ausklappen (nur USA). Papierstütze Die Papierführungen der Universalzufuhr auf das gewünschte Format einstellen. Standard-Papierformate sind an der Universalzufuhr markiert. Bei Verarbeitung standardmäßiger Papierformate müssen die Papierführungen somit nur an die entsprechenden Markierungen verschoben werden.
  • Seite 26 Papierhandling Das Papier auf die Papierführungen ausrichten und es so weit wie möglich einschieben. Stapelmarkierung Stapelmarkierung HINWEIS: Das Papier maximal bis zu den Stapelmarkierungen der Universalzufuhr einlegen. Weist das Papier eine starke Wellung in einer Richtung auf, beispielsweise wenn es auf einer Seite bereits bedruckt ist, das Papier in die andere Richtung aufrollen, um die Wellung zu beseitigen.

  • Seite 27: Umgang Mit Dem Bedienfeld

    2 Umgang mit dem Bedienfeld In diesem Kapitel werden folgende Themen behandelt: • Allgemeine Informationen..........2-2 • Bestandteile des Bedienfelds ........2-3 • Druckauftrag abbrechen..........2-10 • Einsatz des Moduswahl-Systems........2-11 • Statusseiten..............2-15 • e-MPS ................ 2-18 • Schnittstellenparameter ändern ......... 2-30 •...

  • Seite 28: Allgemeine Informationen

    Umgang mit dem Bedienfeld Allgemeine Informationen Das vorliegende Kapitel enthält Informationen für die Konfiguration des Ecosys Color-Druckers. Im Allgemeinen dient das Bedienfeld lediglich dazu, die Standardeinstellungen vorzunehmen. Die meisten Druckereinstellungen können über den Druckertreiber in der Anwendungssoftware geändert werden. HINWEIS: Drucker-Voreinstellungen, die in der Software geändert werden, haben Vorrang vor Änderungen, die über das Bedienfeld vorgenommen werden.

  • Seite 29: Bestandteile Des Bedienfelds

    Umgang mit dem Bedienfeld Bestandteile des Bedienfelds Das Bedienfeld des Druckers besteht aus einem LCD-Display mit zwei Zeilen à 16 Zeichen, acht Tasten und drei Leuchtanzeigen (LEDs). Die im Display erscheinenden Meldungen sowie die Funktionen der Anzeigen und der verschiedenen Tasten werden im Folgenden näher erläutert.

  • Seite 30: Druck Abbrechen

    Umgang mit dem Bedienfeld Statusinformationen Meldung Bedeutung Der Drucker führt einen Selbsttest nach dem Einschalten durch. Selbsttest Der Drucker befindet sich in der Aufwärmphase und ist noch nicht Bitte warten betriebsbereit. Beim erstmaligen Einschalten des Druckers wird diese Meldung länger (evtl.

  • Seite 31: Anzeigen Im Display

    Umgang mit dem Bedienfeld Anzeigen im Display Bereit USB A4 NORMAL Schnittstellenanzeige (INTERFACE) Die Schnittstellenanzeige nennt die aktuelle Schnittstelle, über die der Drucker derzeit Daten empfängt: USB-Schnittstelle Bidirektionale Parallelschnittstelle (nur CLP 4524) Optionale serielle Schnittstelle (RS-232C) (nur CLP 4524) Netzwerkschnittstelle Netzwerkschnittstelle (optional) Keine Schnittstelle aktiv Für jede Schnittstelle gilt ein Zeitlimit (Timeout) von 30 Sekunden...
  • Seite 32 Umgang mit dem Bedienfeld Umschlag Monarch (98 x 191 mm) Umschlag DL (110 × 220 mm) Umschlag C5 (162 × 229 mm) ISO B5 (176 × 250 mm) Executive (184 × 267 mm) Umschlag 6 (92 × 165 mm) Umschlag 9 (98 × 225 mm) Umschlag 10 (105 x 241 mm) Hagaki (100 ×...

  • Seite 33: Beschreibung

    Umgang mit dem Bedienfeld Sonstige Anzeigen (READY, DATA und ATTENTION) Die nachfolgenden Anzeigen des Bedienfelds leuchten sowohl im normalen Druckbetrieb als auch dann, wenn ein Eingreifen des Benutzers erforderlich ist. Der jeweilige Anzeigenstatus signalisiert: Anzeige Beschreibung Blinkt: Signalisiert einen Fehler, der selbst behoben werden kann.
  • Seite 34 Umgang mit dem Bedienfeld GO-Taste GO – Über diese Taste wird der Drucker on- bzw. offline geschaltet. Die Taste verwenden, um: • zwischen Online- und Offline-Zustand umzuschalten. Der Drucker kann offline geschaltet werden, um einen Druckauftrag zeitweise zu unterbrechen. • eine Seite zu drucken und auszugeben, wenn am Drucker die Meldung Wartend erscheint.
  • Seite 35 Umgang mit dem Bedienfeld MENU-Taste MENU – Über diese Taste das Menüsystem aufrufen, um Einstellungen bzw. die Druckumgebung des Druckers zu ändern. Wird diese Taste bei einer Menüauswahl betätigt, wird die Auswahl beendet und der Drucker wieder in den normalen Betriebszustand zurückgesetzt.

  • Seite 36: Druckauftrag Abbrechen

    Umgang mit dem Bedienfeld Druckauftrag abbrechen Wenn im Display die Meldung Es wird gedruckt erscheint, [CANCEL] drücken. Druck abbrechen? erscheint im Display, gefolgt von der momentan genutzten Schnittstelle. Die Schnittstelle wird wie folgt angezeigt: Parallel (nur CLP 4524) Netzwerk Seriell (optionale serielle Schnittstelle) Option (optionale Netzwerkschnittstelle) [OK] ([ENTER]) drücken.

  • Seite 37: Einsatz Des Moduswahl-Systems

    Umgang mit dem Bedienfeld Einsatz des Moduswahl-Systems Das Moduswahl-System In diesem Abschnitt wird der Einsatz des Moduswahl-Systems erläutert. Über die Taste [MENU] des Bedienfelds erfolgt der Zugriff auf verschiedene Menüs, in denen die jeweils erforderlichen Druckereinstellungen vorgenommen werden können. Dies ist jedoch nur möglich, wenn im Display die Meldung "Bereit"...

  • Seite 38: P-Typ Einstell

    Umgang mit dem Bedienfeld Menü auswählen Das Moduswahl-System dieses Druckers ist hierarchisch aufgebaut. Mit den Tasten oder das gewünschte Menü aufrufen. Wenn das ausgewählte Menü über ein Untermenü verfügt, erscheint hinter dem betreffenden Menü das Symbol >. Papierhandling > Zeigt an, dass ein Untermenü vorhanden ist.

  • Seite 39: Überblick Über Das Menüsystem

    Umgang mit dem Bedienfeld Überblick über das Menüsystem Die Menüstruktur ist eine hierarchische Übersicht über das druckereigene Moduswahl-System. Die Menüstruktur hilft bei der Navigation durch die verschiedenen Moduswahl-Menüs. Menüstruktur drucken Der Drucker gibt auf Wunsch eine vollständige Liste aller Moduswahl- Menüs aus –...
  • Seite 40 Umgang mit dem Bedienfeld Menüstruktur (Beispiel) MENÜSTRUKTUR MENU MAP 2-14 BEDIENUNGSANLEITUNG...

  • Seite 41: Statusseiten

    Umgang mit dem Bedienfeld Statusseiten In diesem Abschnitt wird erläutert, wie Statusseiten ausgedruckt werden können. Die Statusseite enthält eine Liste mit Parametern und Einstellungen für grundlegende Druckerkonfigurationen. Gegebenenfalls erfolgt die Aufforderung, eine Statusseite auszudrucken, wenn der Kundendienst für den Drucker in Anspruch genommen wird. Statusseite drucken Um den aktuellen Druckerstatus, die verfügbare Speicherkapazität oder die aktuellen Einstellungen für die installierten Geräteoptionen abzurufen,...
  • Seite 42 Umgang mit dem Bedienfeld Die Positionen der Statusseite Die Zahlen in der nachfolgenden Abbildung dienen als Verweis in den Erläuterungen auf den Folgeseiten. Welche Positionen und Werte die Statusseite enthält, hängt von der Firmware-Version des Druckers ab. Firmware-Version Hier erscheinen die Firmware-Version und das Freigabedatum. Hardware Information Hier erscheinen die verschiedenen hardwarebezogenen Druckereinstellungen:...
  • Seite 43 Umgang mit dem Bedienfeld Speicher Hier erscheinen folgende Informationen: Standardspeicher des Druckers Status des optionalen Zusatzspeichers (Steckplätze 1 und 2) in Kilobyte Gesamtspeicher des Druckers Aktueller Status der RAM-Disk Seiteninformation Hier erscheinen seitenbezogene Informationen: Anzahl Kopien (1 bis 999) Gesamtzahl der bisher gedruckten Seiten Installierte Optionen Hier wird angezeigt, welche Druckeroptionen installiert sind: Festplatte...

  • Seite 44: E-Mps

    Umgang mit dem Bedienfeld e-MPS "e-MPS" ist die Abkürzung für enhanced-Multiple Printing System (erweitertes System für den Mehrfachdruck) – ein System, das zwei Technologien für die Auftragsspeicherung kombiniert. Bei diesem Drucker ist das e-MPS über folgende Treiberfunktionen realisiert: • Job Retention (Auftragsspeicherung) •...
  • Seite 45 Umgang mit dem Bedienfeld Prüfen und Schnellkopie Privater Druck Auftragsspeicher aufbewahren PIN-Sicherheit Nein Nein Ja (sofern erforderlich) Daten werden nach Gespeichert Gespeichert Gelöscht Gespeichert dem Drucken Daten werden beim Gelöscht Gelöscht Gelöscht Gespeichert Ausschalten *. Für jeden weiteren Druckauftrag wird ein älterer Auftrag gelöscht. Job Storage (Auftragsablage) Mit dieser Funktion werden Druckaufträge vorübergehend oder permanent bzw.
  • Seite 46 Umgang mit dem Bedienfeld Zusätzliche Schnellkopien drucken Die Taste [MENU] drücken. Wiederholt auf oder drücken, e-MPS > bis e-MPS > erscheint. Die Taste drücken. Wiederholt auf oder drücken, bis >Schnellkopie >Schnellkopie erscheint, gefolgt von Harold dem Benutzernamen (in diesem Beispiel Harold).

  • Seite 47: Schnellkopie-Auftrag Löschen

    Umgang mit dem Bedienfeld Schnellkopie-Auftrag löschen Wie in Schritt 1 bis 8 des vorhergehenden Abschnitts beschrieben vorgehen, um den Namen des zu löschenden Auftrags anzuzeigen. Sobald der Name des zu löschenden >Report Auftrags angezeigt wird, beispielsweise Kopien Report, auf [OK] ([ENTER]) drücken. Daraufhin beginnt der Cursor unter der Kopienzahl zu blinken.
  • Seite 48 Umgang mit dem Bedienfeld Private bzw. gespeicherte Aufträge freigeben Die Taste [MENU] drücken. Wiederholt auf oder drücken, e-MPS > bis e-MPS > erscheint. Die Taste drücken. Wiederholt auf oder drücken, >Privat/Gespeich bis >Privat/Gespeich erscheint. Harold Dann wird auch der im Druckertreiber eingegebene Anwendername angezeigt (in diesem Beispiel Harold).

  • Seite 49: Agenda Löschen

    Umgang mit dem Bedienfeld Private bzw. gespeicherte Aufträge löschen Durch Ausführung der nachfolgenden Schritte können gespeicherte Druckaufträge einzeln gelöscht werden. Im Modus "Privater Druck" gespeicherte Jobs werden automatisch gelöscht, wenn der Drucker nach dem Druckvorgang ausgeschaltet wird. Als Speicheraufträge gespeicherte Jobs werden dagegen nicht automatisch gelöscht. Wie in Schritt 1 bis 8 des vorhergehenden Abschnitts beschrieben vorgehen.

  • Seite 50: Aufträge Aus Der Virtuellen Mailbox (Vmb) Abrufen

    Umgang mit dem Bedienfeld [OK] ([ENTER]) drücken. Ein >Codeliste Fragezeichen (?) erscheint. für Auftrag ? Erneut [OK] ([ENTER]) drücken. Der Drucker gibt eine Liste der Auftragscodes aus (siehe nachfolgende Abbildung). Aufträge aus der virtuellen Mailbox (VMB) abrufen Die Taste [MENU] drücken. Wiederholt auf oder drücken,...
  • Seite 51 Umgang mit dem Bedienfeld Liste des VMB-Inhalts drucken Mit dieser Funktion kann eine Liste der in den virtuellen Mailboxen abgelegten Druckaufträge ausgegeben werden. Die Taste [MENU] drücken. Wiederholt auf oder drücken, e-MPS > bis e-MPS > erscheint. Die Taste drücken. Wiederholt auf oder drücken, bis...
  • Seite 52 Umgang mit dem Bedienfeld Maximale Anzahl von Schnellkopie-/"Prüfen und aufbewahren"-Aufträgen ändern Die Anzahl der Schnellkopie-/"Prüfen und aufbewahren"-Aufträge kann von 0 bis 50 beliebig festgelegt werden. Standardwert ist 32. Die Taste [MENU] drücken. Wiederholt auf oder drücken, e-MPS > bis e-MPS > erscheint. Die Taste drücken.
  • Seite 53 Umgang mit dem Bedienfeld Die Taste [MENU] drücken. Wiederholt auf oder drücken, e-MPS > bis e-MPS > erscheint. Die Taste drücken. Wiederholt auf oder drücken, bis >e-MPS > >e-MPS Konfigurationen > erscheint. Konfigurationen Die Taste drücken. Wiederholt oder drücken, bis >>Größe temp.
  • Seite 54 Umgang mit dem Bedienfeld oder drücken und >e-MPS > >e-MPS-Konfigurationen > wählen. Konfigurationen Die Taste drücken. Die Taste oder drücken und >>Größe perm. >>Größe perm. Auft-Code wählen. Auft-Code 1550MB Auf [OK] ([ENTER]) drücken. Ein >>Größe perm. blinkender Cursor (_) erscheint. Auft-Code 1550MB oder drücken, um den Wert an der blinkenden Cursor-...
  • Seite 55 Umgang mit dem Bedienfeld Um die maximale Größe zu ändern, >>VMB Größe auf [OK] ([ENTER]) drücken. Ein 1550MB blinkender Cursor (_) erscheint. oder drücken, um den Wert an der blinkenden Cursor- Position zu erhöhen bzw. zu verringern. Mit den Cursor nach rechts bzw.

  • Seite 56: Schnittstellenparameter Ändern

    Umgang mit dem Bedienfeld Schnittstellenparameter ändern Der Drucker ist sowohl mit einer parallelen (CLP 4524) als auch mit einer USB-Schnittstelle ausgerüstet. Außerdem kann optional ein serielles Schnittstellen-Kit und eine Netzwerkschnittstellenkarte installiert werden. Verschiedene Druckparameter wie beispielsweise die Standardemulation können über das Moduswahl-Menü des Druckers für jede Schnittstelle individuell eingestellt werden.

  • Seite 57: Parameter Der Seriellen Schnittstelle Ändern (Nur Clp 4524)

    Umgang mit dem Bedienfeld Um den Kommunikationsmodus zu ändern, >Parallel I/F auf [OK] ([ENTER]) drücken. Ein ? Nibble (high) blinkendes Fragezeichen (?) erscheint. Die Taste oder drücken, um durch folgende Datenübertragungsmodi zu blättern: • Nibble (high) • Auto • Normal •...
  • Seite 58 Umgang mit dem Bedienfeld Mit Hilfe von bzw. durch die Liste der seriellen Parameter blättern. Um die Einstellung eines dieser Parameter zu ändern, auf [OK] ([ENTER]) drücken. Mit lässt sich der Wert bzw. die Auswahl ändern. Wertebereich 1200, 2400, 4800, 9600 (Standard), >Baudrate 19200, 38400, 57600, 115200 9600...

  • Seite 59: Parameter Der Netzwerkschnittstelle Ändern

    Umgang mit dem Bedienfeld Parameter der Netzwerkschnittstelle ändern Dieser Drucker unterstützt die Protokolle TCP/IP, NetWare und AppleTalk. Darüber hinaus kann im Steckplatz für optionale Schnittstellen bei Bedarf eine optionale Netzwerkschnittstellenkarte installiert werden. Über das Bedienfeld: • können TCP/IP, NetWare, AppleTalk aktiviert bzw. deaktiviert werden •...

  • Seite 60: Ip-Adresse Auflösen

    Umgang mit dem Bedienfeld Die Taste drücken. Daraufhin erscheint eines der nachstehend dargestellten Menüs. Um Einstellungen zu ändern, auf [OK] ([ENTER]) drücken. Mit lässt sich der Wert bzw. die Auswahl ändern. Diese Position bei Anschluss an ein >NetWare > Netzwerk mit NetWare auf Ein setzen. Im Untermenü...

  • Seite 61: Ip-Adresse

    Umgang mit dem Bedienfeld Das TCP/IP-Protokoll wie oben >TCP/IP > beschrieben aktivieren. Mit der Taste das Untermenü aufrufen. Wenn oder gedrückt wird, ändert >>DHCP sich die Einstellung wie dargestellt. >>BOOTP >>IP Adresse 000.000.000.000 >>Subnet Maske 000.000.000.000 >>Gateway 000.000.000.000 Sobald >>IP Adresse angezeigt wird, >>IP Adresse [OK] ([ENTER]) drücken.
  • Seite 62 Umgang mit dem Bedienfeld Statusseite für Netzwerkschnittstellenkarte drucken Bei jedem Druck einer Statusseite kann zusätzlich eine Netzwerkstatusseite ausgegeben werden. Diese Statusseite zeigt die Netzwerkadressen sowie weitere, schnittstellenkartenspezifische Informationen für die verschiedenen Netzwerkprotokolle. Die Standardeinstellung ist Aus (Statusseite wird nicht gedruckt). HINWEIS: Die Ausgabe einer Statusseite wird nicht für alle optionalen Netzwerkschnittstellenkarten unterstützt.
  • Seite 63 Umgang mit dem Bedienfeld Die Taste [MENU] drücken. Im Display erscheint wieder Bereit. Der Drucker gibt eine Netzwerkstatusseite aus (siehe nachstehende Abbildung). BEDIENUNGSANLEITUNG 2-37...

  • Seite 64: Standardeinstellungen Definieren

    Umgang mit dem Bedienfeld Standardeinstellungen definieren Über das Bedienfeld können Standardwerte für die nachfolgend aufgeführten Positionen eingerichtet werden. Standard-Emulation Der Emulationsmodus und der Zeichensatz der momentan genutzten Schnittstelle kann geändert werden. Der Drucker unterstützt folgende Emulationen: • HP PCL 6 (HP Color LaserJet 8550) •...
  • Seite 65 Umgang mit dem Bedienfeld [OK] ([ENTER]) drücken. Ein blinkendes Emulation Fragezeichen (?) erscheint. ?PCL 6 KPDL oder KPDL (AUTO) mit Emulation oder auswählen. ?KPDL [OK] ([ENTER]) drücken. Die Taste drücken. Die Taste oder >KPDL-Fehler drücken, bis >KPDL-Fehler erscheint. nicht drucken [OK] ([ENTER]) drücken.
  • Seite 66 Umgang mit dem Bedienfeld Um eine optionale Schrift auszuwählen, auf [OK] ([ENTER]) drücken, sobald im Display >Schriftwahl> angezeigt wird. Wiederholt oder drücken, bis Option erscheint, und danach [OK] ([ENTER]) drücken. Anschließend drücken, bis die oben dargestellte Schriftauswahl angezeigt wird. Dies ist nur möglich, wenn im Drucker optionale Schriften installiert sind.
  • Seite 67 Umgang mit dem Bedienfeld [OK] ([ENTER]) drücken. Ein blinkendes >>Courier Fragezeichen (?) erscheint. ? Standard Hier Standard bzw. Dunkel mit oder wählen. [OK] ([ENTER]) drücken. Die Taste [MENU] drücken. Im Display erscheint wieder Bereit. Standard-Schriftgröße ändern Die Größe der Standardschrift kann eingestellt werden. Bei Auswahl einer Proportionalschrift kann auch die Zeichengröße geändert werden.
  • Seite 68 Umgang mit dem Bedienfeld Zeichenabstand für Courier/Letter Gothic einstellen Bei Schriften mit festem Zeichenabstand kann der Pitch (Zeichenabstand) eingestellt werden, wenn als Standardschrift Courier oder Letter Gothic aktiviert ist. Die Taste [MENU] drücken. Wiederholt oder drücken, Font > bis Font > erscheint. Die Taste drücken.

  • Seite 69: Zeichensatz

    Umgang mit dem Bedienfeld Die Taste drücken. Wiederholt oder drücken, >Zeichensatz bis >Zeichensatz erscheint. IBM PC-8 [OK] ([ENTER]) drücken. Ein blinkendes >Zeichensatz Fragezeichen (?) erscheint. ?IBM PC-8 Die Taste oder drücken, bis der gewünschte Zeichensatz erscheint. [OK] ([ENTER]) drücken. Die Taste [MENU] drücken. Im Display erscheint wieder Bereit. Schriftenlisten ausgeben Um die Auswahl der richtigen Schrift zu erleichtern, können Beispiele aller verfügbaren Schriften ausgedruckt werden (dies gilt auch für...
  • Seite 70 Umgang mit dem Bedienfeld Muster einer Schriftenliste Internal Scalable and Bitmapped Fonts List PRESCRIBE Font Name Scalable/Bitmap Password Selection [FSET] Font ID Internal Scalable and Bitmapped Fonts List PRESCRIBE Font Name Scalable/Bitmap Password Selection [FSET] Font ID 2-44 BEDIENUNGSANLEITUNG...

  • Seite 71: Seiteneinstellungen

    Umgang mit dem Bedienfeld Seiteneinstellungen In den Menüs für die Seiteneinstellungen können die Anzahl der zu druckenden Exemplare und die Seitenorientierung eingestellt sowie weitere Seiteneinstellungen vorgenommen werden. Anzahl Kopien (Auflage) Für die aktuelle Schnittstelle kann festgelegt werden, wie viele Kopien jeder Seite gedruckt werden sollen.
  • Seite 72 Umgang mit dem Bedienfeld Die Taste [MENU] drücken. Wiederholt oder drücken, bis Seiteneinstell.> Seiteneinstell.> erscheint. Die Taste drücken. Wiederholt oder drücken, >Orientierung bis >Orientierung erscheint. Hochformat [OK] ([ENTER]) drücken. Ein blinkendes >Orientierung Fragezeichen (?) erscheint. ? Hochformat Hier Hochformat bzw. Querformat mit oder wählen.

  • Seite 73: Funktion Des Zeilenvorschubcodes (Lf)

    Umgang mit dem Bedienfeld Wiederholt oder drücken, >Ganzseitendruck bis Automatisch erscheint. ? Automatisch [OK] ([ENTER]) drücken. Die Taste [MENU] drücken. Im Display erscheint wieder Bereit. Funktion des Zeilenvorschubcodes (LF) Hiermit wird festgelegt, wie der Drucker reagiert, wenn er einen Zeilenvorschubcode (0AH) empfängt. •...

  • Seite 74: Funktion Des Wagenrücklaufcodes (Cr)

    Umgang mit dem Bedienfeld Funktion des Wagenrücklaufcodes (CR) Hiermit wird festgelegt, wie der Drucker reagiert, wenn er einen Wagenrücklaufcode (0DH) empfängt. • Nur CR: Ein Wagenrücklauf wird ausgeführt (Standardeinstellung). • CR und LF: Ein Zeilenvorschub und ein Wagenrücklauf werden ausgeführt. •...
  • Seite 75 Umgang mit dem Bedienfeld Wiederholt oder drücken, bis >Breite A4 >Breite A4 erscheint. [OK] ([ENTER]) drücken. Ein blinkendes >Breite A4 Fragezeichen (?) erscheint. ? Aus Hier Ein bzw. Aus mit oder wählen. [OK] ([ENTER]) drücken. Die Taste [MENU] drücken. Im Display erscheint wieder Bereit. BEDIENUNGSANLEITUNG 2-49...

  • Seite 76: Druckqualität Einstellen

    Umgang mit dem Bedienfeld Druckqualität einstellen Im Menü "Druckqualität" kann der Anwender die Intensität für den Ton-Modus (Normal bzw. Fein) und den Glanz-Modus (Niedrig bzw. Hoch) einstellen. Ton-Modus Der Ton-Modus bestimmt, wie der Drucker bei der Darstellung von Farben und Halbtönen jedes einzelne Pixel darstellt Normal oder Fine. Die Einstellung "Fein"...
  • Seite 77 Umgang mit dem Bedienfeld Glanz-Modus Wird für den Glanz-Modus die Einstellung Hoch gewählt, wird der Glanzeffekt bei der Druckausgabe verstärkt. Der Glanz-Modus lässt sich nicht einstellen, wenn als Medientyp Folie gewählt wurde. HINWEIS: Je nachdem, welches Papier verarbeitet wird, kann es vorkommen, dass die Blätter beim Drucken im Glanz-Modus knittern.

  • Seite 78: Speichermedien

    Umgang mit dem Bedienfeld Speichermedien Der Drucker unterstützt drei Arten von Speichermedien: Speicherkarte, Festplatte und RAM-Disk. Die Speicherkarte und die Festplatte werden in die entsprechenden Steckplätze des Druckers eingeschoben. Bei der RAM-Disk handelt es sich um einen bestimmten Teil des Druckerspeichers, der für die vorübergehende Ablage von Druckaufträgen reserviert ist.
  • Seite 79 Umgang mit dem Bedienfeld [OK] ([ENTER]) drücken. Ein >Fonts laden ? Fragezeichen (?) erscheint. [OK] ([ENTER]) drücken. In Arbeit >Fonts laden erscheint im Display und die Schriftdaten In Arbeit werden von der Karte gelesen. Sobald alle Daten gelesen wurden, verschwindet die Meldung In Arbeit wieder.

  • Seite 80: Daten Schreiben

    Umgang mit dem Bedienfeld Daten schreiben Solange auf der Speicherkarte noch Speicherplatz frei ist, können weitere Daten auf die Karte geschrieben werden. Hierbei wird jeder Datei automatisch ein eindeutiger Name zugeordnet. Bei Bedarf kann eine Liste aller auf dem Speichermedium vorhandenen Daten ausgegeben werden. Siehe hierzu Inhaltsverzeichnis drucken auf Seite 2-57.

  • Seite 81: Beschreibung

    Umgang mit dem Bedienfeld Die Datei wird zusammen mit einem Zielnamen (auch Partitionsname genannt) auf die Speicherkarte geschrieben. Der Zielname wird vom Drucker automatisch zugewiesen und wie folgt durchnummeriert: DataS001 (erste Datei), DataS002 (zweite Datei), DataS003 (dritte Datei) usw. Die Informationsseite zum Schreibvorgang enthält folgende Positionen: Position Beschreibung Partition Type...
  • Seite 82 Umgang mit dem Bedienfeld Wiederholt oder drücken, bis Compact Flash > Compact Flash > erscheint. Die Taste drücken. Wiederholt oder drücken, bis >Daten löschen >Daten löschen erscheint. Darunter Bericht erscheint der Name der Datei (in diesem Beispiel Bericht). [OK] ([ENTER]) drücken. Ein blinkendes >Daten löschen Fragezeichen (?) erscheint vor dem ?Bericht...
  • Seite 83 Umgang mit dem Bedienfeld [OK] ([ENTER]) drücken. Im Display erscheint In Arbeit und die Speicherkarte wird formatiert. Sobald die Formatierung beendet ist, erstellt der Drucker automatisch die nachfolgend gezeigte Formatierungsseite. Anhand dieser kann geprüft werden, ob die Speicherkarte ordnungsgemäß formatiert wurde. Die Informationsseite zum Formatiervorgang enthält folgende Positionen: Position Beschreibung...

  • Seite 84: Inhaltsverzeichnis

    Umgang mit dem Bedienfeld [OK] ([ENTER]) drücken. Ein >Inhalts- Fragezeichen (?) erscheint. verzeichnis ? [OK] ([ENTER]) drücken. Im Display erscheint In Arbeit und das Inhaltsverzeichnis wird gedruckt. Dieser Ausdruck (siehe obiges Beispiel) enthält folgende Informationen: Position Beschreibung Device Name/ MEMORY CARD/A steht für die Speicherkarte. Number Capacity Gesamtkapazität der Speicherkarte (in Kilobyte).

  • Seite 85: Einsatz Einer Ram-Disk

    Umgang mit dem Bedienfeld • Daten löschen • Festplatte formatieren • Inhaltsverzeichnis drucken Bei der erstmaligen Installation einer optionalen Festplatte im Drucker muss diese formatiert werden. Erst dann kann der Anwender sie benutzen. In die Festplatte nicht formatiert, erscheint im Display automatisch das Menü...
  • Seite 86 Umgang mit dem Bedienfeld Die Vorgehensweise beim Einsatz der RAM-Disk ist im Wesentlichen identisch mit den Prozeduren für den Umgang mit der Speicherkarte. Siehe die entsprechenden Abschnitte unter Einsatz der Speicherkarte auf Seite 2-52. Wenn Daten auf die RAM-Disk geschrieben werden, wird der entsprechenden Datei automatisch ein Dateiname zugewiesen –...

  • Seite 87: Papierhandling

    Umgang mit dem Bedienfeld Papierhandling In diesem Abschnitt wird erläutert, wie die Betriebsart der Universalzufuhr, das Papierformat und der Medientyp für die verschiedenen Papierzufuhr- Optionen geändert werden und die Papierquelle sowie die Papierausgabe gewählt wird. Universalzufuhr-Modus Die Universalzufuhr unterstützt zwei verschiedene Betriebsarten: den Kassettenmodus (Kassette) und den Prioritätsmodus (Zuerst).

  • Seite 88: Papierformat Für Universalzufuhr Einstellen

    Umgang mit dem Bedienfeld Papierformat für Universalzufuhr einstellen Wenn die Universalzufuhr im Kassettenmodus genutzt wird, sollte das Universalzufuhr-Format an das für den Druckauftrag verwendete Papierformat angepasst werden. Stimmen die Formate nicht überein, wird nicht das korrekte Papierformat bedruckt. Die Standardeinstellung lautet Letter (USA und Kanada) bzw.

  • Seite 89: Medientyp Für Universalzufuhr Einstellen

    Umgang mit dem Bedienfeld ISO B5 Auf [OK] ([ENTER]) drücken, sobald das gewünschte Format erscheint. Damit wird das betreffende Format für die Universalzufuhr definiert. Die Taste [MENU] drücken, um das Moduswahl-Menü zu verlassen. Medientyp für Universalzufuhr einstellen Durch Einstellung eines bestimmten Medientyps für die Universalzufuhr (Normalpapier, Recycling-Papier etc.) kann dafür gesorgt werden, dass entsprechend dem Medientyp, der im Druckertreiber definiert wurde, automatisch das Papier aus der Universalzufuhr eingezogen wird.

  • Seite 90: Papierformat Für Papierkassette Einstellen

    Umgang mit dem Bedienfeld Hochwertig Spezial 1 (bis 8) Die Taste [OK] ([ENTER]) drücken, sobald der gewünschte Medientyp erscheint. Damit ist der betreffende Medientyp für die Universalzufuhr definiert. Die Taste [MENU] drücken, um das Moduswahl-Menü zu verlassen. Papierformat für Papierkassette einstellen Wenn die Standardformate A5, A4, B5, Letter und Legal verwendet werden sollen, den Papierformatregler der Papierkassette nach dem Einlegen des Papiers so einstellen, dass das entsprechende Format...

  • Seite 91: Maßeinheit

    Umgang mit dem Bedienfeld Executive Letter Legal Wenn das gewünschte Papierformat im Display erscheint, [OK] ([ENTER]) drücken. Damit wird das betreffende Format für die Papierkassette definiert. Wurde in Schritt 6 die Option Anwender gewählt, sind nun wie nachfolgend beschrieben die Maßeinheit und die Abmessungen des betreffenden Formats einzustellen.

  • Seite 92: Medientyp Für Papierkassette Einstellen

    Umgang mit dem Bedienfeld Die Einstellung der Maßeinheit >>X Breite bestätigen. 216 mm >>X Breite erscheint zur Eingabe der Papierbreite. [OK] ([ENTER]) drücken. Ein >>X Breite blinkender Cursor (_) erscheint. 216 mm oder drücken, um den numerischen Wert an der blinkenden Cursor-Position zu erhöhen bzw.

  • Seite 93: Papierquelle Auswählen

    Umgang mit dem Bedienfeld Wiederholt oder drücken, bis >Kassette Typ erscheint. Sind optionale Papierzuführungen >Kassette Typ installiert, wird für die Standardkassette Normalpapier Kassette 1 Typ und für die optionalen Papierzuführungen Kasette 2 Tap, Kassette 3 Typ sowie Kassette 4 Typ angezeigt. Um den Medientyp zu ändern, auf [OK] >Kassette Typ ([ENTER]) drücken.
  • Seite 94 Umgang mit dem Bedienfeld Um die aktuelle Papierquelle zu ändern, >Zufuhr [OK] ([ENTER]) drücken. Ein blinkendes ? Kassette 1 Fragezeichen (?) erscheint. Mit den Tasten oder die gewünschte Papierquelle aufrufen. Je nachdem, welche Optionen druckerseitig installiert sind, erscheinen im Display nacheinander folgende Papierquellen (von der obersten zur untersten Kassette): Univer.
  • Seite 95 Umgang mit dem Bedienfeld Bindevarianten Der Begriff "Binden" bezeichnet die Art und Weise, in der bedruckte Papierseiten (durch Kleben, Heften etc.) in eine Buchform gebracht werden. Dieses Binden kann sowohl entlang der langen Kante als auch entlang der kurzen Kante erfolgen. Außer der Bindung muss dabei auch die Ausrichtung der gedruckten Seite beachtet werden.

  • Seite 96: Unterscheidung A4-/Letter-Format Ignorieren

    Umgang mit dem Bedienfeld Die Taste [OK] ([ENTER]) drücken, sobald die gewünschte Bindevariante angezeigt wird. Damit ist die betreffende Bindevariante eingestellt. Die Taste [MENU] drücken, um das Moduswahl-Menü zu verlassen. Unterscheidung A4-/Letter-Format ignorieren Wird am Bedienfeld die Option Ignoriere A4/LT aktiviert, ignoriert der Drucker den Unterschied zwischen den Papierformaten A4 und Letter.

  • Seite 97: Benutzerdefinierten Medientyp Einstellen

    Umgang mit dem Bedienfeld Benutzerdefinierten Medientyp einstellen Nachfolgend wird erläutert, wie man einen benutzerdefinierten Medientyp über das Moduswahl-Menü einrichtet. Insgesamt können bis zu acht benutzerdefinierte Medientypen programmiert werden. Diese lassen sich anschließend jederzeit abrufen und für eine Papierquelle aktivieren. Sobald wie nachfolgend erläutert eine Papiersorte ausgewählt wurde, kann das Papiergewicht und der Duplexpfad eingestellt werden (siehe Papiergewicht einstellen auf Seite 2-72 und Duplexverarbeitung einstellen auf Seite 2-72).
  • Seite 98 Umgang mit dem Bedienfeld Die Taste drücken und mit der Einstellung des Papiergewichts fortfahren. Papiergewicht einstellen Für einen benutzerdefinierten Medientyp kann ein bestimmtes Papiergewicht eingestellt werden. Den benutzerdefinierten Medientyp aufrufen (siehe Benutzerdefinierten Medientyp einstellen auf Seite 2-71) und die Taste drücken.
  • Seite 99 Umgang mit dem Bedienfeld Den benutzerdefinierten Medientyp aufrufen (siehe Benutzerdefinierten Medientyp einstellen auf Seite 2-71) und die Taste drücken. Wiederholt oder drücken, bis >>Duplex >>Duplex erscheint. möglich [OK] ([ENTER]) drücken. Ein blinkendes >>Duplex Fragezeichen (?) erscheint. ? möglich möglich bzw. nicht möglich mit oder einstellen.

  • Seite 100: Ausgabeziel Wählen

    Umgang mit dem Bedienfeld Ausgabeziel wählen Im Menü "Stapeln" des Bedienfelds kann ein Ausgabeziel für die Drucke vereinbart werden: oberes Fach (Schriftbild nach unten) oder hinteres Fach (Schriftbild nach oben). Die Taste [MENU] drücken. Wiederholt oder drücken, bis Papierhandling > Papierhandling >...

  • Seite 101: Schwarzweiß- Oder Farbdruck Wählen

    Umgang mit dem Bedienfeld Schwarzweiß- oder Farbdruck wählen Im Menü "Farb Modus" kann definiert werden, ob die Druckausgabe in Schwarzweiß oder in Farbe erfolgen soll. Standardmäßig ist der Drucker für die Ausgabe von Farbdrucken konfiguriert. Die Taste [MENU] drücken. Wiederholt oder drücken, Farb Modus...

  • Seite 102: Zählerstände Ablesen

    Umgang mit dem Bedienfeld Zählerstände ablesen Bei Bedarf kann jederzeit abgerufen werden, wie viele Drucke bislang insgesamt erstellt wurden. Die Gesamtzahl der erstellten Druckseiten wird auch auf der Statusseite ausgewiesen. Siehe Statusseite drucken auf Seite 2-15. Damit der Drucker ordnungsgemäß gewartet werden kann, muss der Tonervorratszähler bei jedem Tonerbehälteraustausch zurückgesetzt werden.
  • Seite 103 Umgang mit dem Bedienfeld Wiederholt oder drücken, bis Seitenzähler > Seitenzähler > erscheint. Die Taste drücken. Wiederholt drücken, bis im Display die Farbe des zuvor ausgetauschten Tonerbehälters erscheint – Cyan [C], Magenta [M], Gelb [Y] oder Schwarz [K]. Um beispielsweise den Zähler für den cyanfarbenen Toner zurückzusetzen, muss im Display >Neuer Toner [C] installiert erscheinen.

  • Seite 104: Sonstige Einstellungen

    Umgang mit dem Bedienfeld Sonstige Einstellungen Im Untermenü Andere können folgende Einstellungen vorgenommen werden: • Anzeigesprache • FormFeed-Timeout einstellen • Sleep-Timer aktivieren/deaktivieren • Hexadezimalen Speicherauszug erstellen (HEX-DUMP) • Drucker zurücksetzen • Ressourcenschutz • Warnton einstellen • Automatische Fortsetzung des Druckvorgangs nach Fehler •...

  • Seite 105: Formfeed-Timeout Einstellen

    Umgang mit dem Bedienfeld [OK] ([ENTER]) drücken. Die Taste [MENU] drücken. Im Display erscheint wieder Bereit FormFeed-Timeout einstellen Wenn der Drucker während einer bestimmten Zeitspanne keine Daten erhält, stellt er einen Zeitüberlauf fest und gibt die aktuelle Schnittstelle frei. Eventuell im Puffer befindliche Daten werden ausgedruckt, und die betreffende Seite wird ausgegeben.

  • Seite 106: Sleep Timer

    Umgang mit dem Bedienfeld Die Taste drücken. Wiederholt oder drücken, bis >Sleep timer > >Sleep timer > erscheint. 005 Min. Die Taste drücken, bis >>Autom. Ruhe >>Autom. Ruhe angezeigt wird. Um den Sleep-Timer zu deaktivieren, >>Autom. Ruhe [OK] ([ENTER]) drücken. Ein blinkendes ? Ein Fragezeichen (?) erscheint.
  • Seite 107 Umgang mit dem Bedienfeld Um den Timeout-Wert zu ändern, >Sleep timer [OK] ([ENTER]) drücken. Ein blinkender 005 Min. Cursor (_) erscheint. Die Taste oder drücken, um den Wert an der blinkenden Cursor- Position zu erhöhen bzw. zu verringern. Zulässig sind Timer-Werte zwischen 5 und 240 Minuten, einstellbar in 5-Minuten-Schritten.
  • Seite 108 Umgang mit dem Bedienfeld Sobald alle Daten empfangen worden sind, erscheint die Meldung Wartend. Auf [GO] drücken, um den Vorgang zu beenden. Drucker zurücksetzen Nachfolgend wird beschrieben, wie temporäre Druckereinstellungen (aktuelle Maßeinheit, Seitenorientierung, Schrift etc.), die über entsprechende Kommandos geändert wurden, auf ihre Standardwerte zurückgesetzt werden.
  • Seite 109 Umgang mit dem Bedienfeld Ressourcenschutz Wird jedoch der Ressourcenschutz aktiviert, verbleiben diese PCL-Ressourcen im Druckerspeicher, so dass sie bei einer Rückkehr zu PCL 6 weiterhin verfügbar sind. HINWEIS: Der Ressourcenschutz-Modus benötigt zusätzliche Speicherkapazitäten für geladene Schriften und Makros. Welche Speicherkapazität für die Ressourcenschutz-Option im Einzelfall zu empfehlen ist, hängt von verschiedenen Faktoren ab.
  • Seite 110 Umgang mit dem Bedienfeld CLP 4316 und CLP 4520 Die Taste [MENU] drücken. Wiederholt oder drücken, bis Andere > Andere > erscheint. Die Taste drücken. Wiederholt oder drücken, bis >Warnton > Warnton > im Display erscheint. Die Taste drücken. Mit den Tasten oder den gewünschten Alarm aufrufen.

  • Seite 111: Automatische Fortsetzung Des Druckvorgangs Nach Fehler

    Umgang mit dem Bedienfeld [OK] ([ENTER]) drücken. Ein blinkendes >Warnton Fragezeichen (?) erscheint. ? Ein Hier Ein bzw. Aus mit oder wählen. [OK] ([ENTER]) drücken. Die Taste [MENU] drücken, um das Moduswahl-Menü zu verlassen. Automatische Fortsetzung des Druckvorgangs nach Fehler Wenn ein Fehler auftritt, der jedoch den Druckbetrieb nicht behindert, werden nach Ablauf einer bestimmten Zeitspanne die nächsten empfangenen Daten automatisch ausgedruckt.

  • Seite 112: Zeit Bis Zur Automatischen Fortsetzung Des Druckvorgangs Einstellen

    Umgang mit dem Bedienfeld [OK] ([ENTER]) drücken. Ein blinkendes >Autom. Fehler Fragezeichen (?) erscheint. Lösch.? Aus Hier Ein bzw. Aus mit oder wählen. [OK] ([ENTER]) drücken. Die Taste [MENU] drücken, um das Moduswahl-Menü zu verlassen. Im Display erscheint wieder Bereit. Zeit bis zur automatischen Fortsetzung des Druckvorgangs einstellen Die Taste [MENU] drücken.

  • Seite 113: Fehlererkennung Beim Duplexdruck

    Umgang mit dem Bedienfeld Fehlererkennung beim Duplexdruck Wenn die Fehlererkennung für den Duplexdruck aktiviert ist (Ein) und im Duplexbetrieb versucht wird, ungeeignete Papierformate und Medientypen zu verarbeiten, erscheint im Display die Fehlermeldung Duplex deaktiv. GO drücken. Gleichzeitig wird der Druckbetrieb unterbrochen.

  • Seite 114: Farbenregistrierung

    Umgang mit dem Bedienfeld Farbenregistrierung Wenn der Drucker erstmals nach der Konfiguration oder einem Transport benutzt wird oder die Ausrichtung einer Farbe (Cyan, Magenta oder Gelb) fehlerhaft ist, lässt sich mit diesem Modus die Farbregistrierung (Farbausrichtung) am Bedienfeld korrigieren. Die Taste [MENU] drücken. Wiederholt oder drücken, bis...
  • Seite 115 Umgang mit dem Bedienfeld Muster einer Korrekturtabelle für die Farbausrichtung Wiederholt oder drücken, bis >>Cyan anpassen >>Cyan anpassen erscheint. [OK] ([ENTER]) drücken. 0 oder 00 wird für >>Cyan anpassen alle Parameter angezeigt und der Cursor L= 0 H= 00 R= 0 blinkt unter dem Wert für Links (L).
  • Seite 116 Umgang mit dem Bedienfeld Color Registration Correction Chart Mit den Tasten oder den ermittelten >>Cyan anpassen Wert einstellen. L=-2 H= 00 R= 0 den Cursor nach rechts bzw. links verschieben. Wie bei dem linken Wert (L) vorgehen, um in der Korrekturtabelle für die Farbausrichtung den horizontalen (H) und den rechten (R) Cyan-Wert zu ermitteln, und diese Werte ebenfalls über das Bedienfeld eingeben.

  • Seite 117: Farbkalibrierung

    Umgang mit dem Bedienfeld Service-Statusseite drucken Die Service-Statusseite enthält wesentlich detailliertere Informationen zu den Druckereinstellungen als die Standard-Statusseite und wird daher vorwiegend für Wartungszwecke benötigt. Da viele Informationen der Service-Statusseite jedoch auch für den Anwender von Nutzen sein können, wird die Ausgabe dieser Seite nachfolgend beschrieben. Die Taste [MENU] drücken.
  • Seite 118 Umgang mit dem Bedienfeld Die Taste drücken. Wiederholt oder drücken, >Service > bis >Service > erscheint. Die Taste drücken. Wiederholt oder drücken, bis >>Farb- >>Farb-Kalibrierung erscheint. Kalibrierung Um die Farbkalibrierung zu veranlassen, >>Farb- [OK] ([ENTER]) drücken. Daraufhin Kalibrierung ? erscheint ein Fragezeichen (?). Hier muss die Ausführung der Kalibrierung bestätigt werden.

  • Seite 119: Optionen

    3 Optionen In diesem Kapitel werden folgende Themen behandelt: • Allgemeine Informationen..........3-2 • Speichererweiterungsmodule ........3-3 • Allgemeine Beschreibung der Optionen....... 3-6 • Netzwerkschnittstellenkarten IB-21E/IB-23 ....3-10 Informationen zur Verfügbarkeit der gewünschten Komponenten hält der Kundendienst bereit. BEDIENUNGSANLEITUNG...

  • Seite 120: Allgemeine Informationen

    Anweisungen zur Installation dieser Optionen befinden sich in der jeweils mitgelieferten Dokumentation. Einige dieser Optionen werden auch auf den folgenden Seiten beschrieben. Drucker Hintere Druckablage Kuvertzufuhr EF-310 PT-300 (für CLP 4316 (für CLP 4520/CLP 4524) PT-301 (für CLP 4520/ CLP 4524) Duplexeinheit DU-301 Speicher (CF)-Karte...

  • Seite 121: Speichererweiterungsmodule

    Optionen Speichererweiterungsmodule Um den Drucker für komplexere Druckaufträge sowie höhere Druckgeschwindigkeiten auszurüsten, den Speicher durch optionale Speichermodule (DIMM-Module) erweitern. Hierfür stehen auf der Hauptplatine des Druckers zwei zusätzliche Steckplätze zur Verfügung. Es stehen Zusatz-Speichermodule mit Kapazitäten von 64, 128, 256 oder 512 MB zur Verfügung.

  • Seite 122: Speichermodule Installieren

    Optionen Speichermodule installieren Den Drucker ausschalten und den Netzstecker ziehen. Die zwei Schrauben an der Rückseite der Hauptplatine entfernen. Die Hauptplatine vorsichtig aus dem Drucker herausziehen. Hauptplatine Die beiden Klammern an beiden Enden des Speichersockels auf der Hauptplatine herausdrücken. Halteklammer Halteklammer BEDIENUNGSANLEITUNG...

  • Seite 123: Speichererweiterung Testen

    Optionen Das Speichermodul aus der Verpackung nehmen. Das Speichermodul vorsichtig so in den Speichermodul-Sockel stecken, dass die Einkerbungen am Modul mit den entsprechenden Vorsprüngen im Steckplatz fluchten. Einkerbungen Die Klammern am Speichermodul-Sockel schließen, damit das Speichermodul fest sitzt. Halteklammer Halteklammer Sobald die Module installiert sind, die Hauptplatine wieder in den Drucker einsetzen und mit den beiden Schrauben befestigen.

  • Seite 124: Allgemeine Beschreibung Der Optionen

    Papierzufuhr PF-60 Mit Hilfe der Papierzufuhr PF-60 lassen sich drei weitere Papierkassetten unter dem Drucker installieren (beim CLP 4316: eine), wodurch die kontinuierliche Zuführung einer größeren Blattanzahl für den Druck ermöglicht wird. Jede Papierkassette fasst bis zu 500 Blatt Papier in den Formaten ISO A4, ISO A5, JIS B5, Letter und Legal (80 g/m²).
  • Seite 125 Optionen Detaillierte Informationen zur Installation der Papierzufuhr enthält das zugehörige Handbuch. Duplexeinheit DU-301 Die optionale Duplexeinheit wird unmittelbar unter dem Drucker installiert. Bei Einsatz der Duplexeinheit können beide Seiten des verarbeiteten Papiers bedruckt werden. Der beidseitige Druck (Duplexdruck) wird für folgende Papierformate unterstützt: ISO A4, ISO A5, JIS B5, Letter und Legal.
  • Seite 126 Optionen Hintere Druckablage PT-300/PT-301 Die hintere Druckablage verwenden, wenn Drucke mit der Schriftseite nach oben ausgegeben werden sollen (umgekehrte Reihenfolge). Die hintere Druckablage wie folgt installieren: Den Papieranschlag installieren (Papierformat beachten). Legal Letter Papieranschlag Die Druckablage an der Rückseite des Druckers installieren. Installation unmittelbar am Drucker (ohne Dulexeinheit) Hintere Druckablage...
  • Seite 127 Optionen Festplatte Die Festplatte in den Steckplatz für optionale Schnittstellen einschieben. Wenn eine Festplatte im Drucker installiert ist, können die empfangenen Daten gerastert und dort gespeichert werden. Anhand dieser gespeicherten Daten können mit Hilfe einer elektronischen Sortierfunktion Mehrfachkopien eines Druckauftrags mit hoher Geschwindigkeit ausgegeben werden.

  • Seite 128: Netzwerkschnittstellenkarten Ib-21E/Ib-23

    Optionen Netzwerkschnittstellenkarten IB-21E/IB-23 Ebenso wie die Standard-Netzwerkschnittstelle des Druckers unterstützt auch die optionale Netzwerkschnittstellenkarte die Protokolle TCP/IP, IPX/SPX, NetBEUI und AppleTalk, so dass der Drucker in allen Netzwerkumgebungen unter Windows, Macintosh, UNIX, NetWare etc. eingesetzt werden kann. Die Netzwerkschnittstellenkarte ist wie nachstehend dargestellt im Steckplatz für optionale Schnittstellen an der Rückseite des Druckers zu installieren.

  • Seite 129: Schnittstelle Zum Rechner

    4 Schnittstelle zum Rechner In diesem Kapitel werden folgende Themen behandelt: • Allgemeine Informationen..........4-2 Parallele Schnittstelle (nur CLP 4524) • ...... 4-3 • USB-Schnittstelle ............4-5 Serielle Schnittstelle (nur CLP 4524) • ......4-6 RS-232C-Protokoll (nur CLP 4524) ......4-7 •...

  • Seite 130: Allgemeine Informationen

    Schnittstelle zum Rechner Allgemeine Informationen In diesem Kapitel werden die Signale der parallelen (nur CLP 4524), der USB und (optionalen) seriellen Schnittstelle (nur CLP 4524) des Druckers erläutert. Darüber hinaus sind hier die Pinbelegungen, die Signalfunktionen, die Zeittakte, die Steckerspezifikationen sowie die Spannungspegel aufgeführt.

  • Seite 131: Parallele Schnittstelle (Nur Clp 4524)

    Schnittstelle zum Rechner Parallele Schnittstelle (nur CLP 4524) Datenübertragungsmodi Für die Datenübertragung über die parallele Schnittstelle unterstützt der Drucker unter anderem einen Highspeed-Modus. Der zu benutzende Modus kann über das Bedienfeld gewählt werden. Informationen zum Ändern des Datenübertragungsmodus siehe Modus der parallelen Schnittstelle ändern (nur CLP 4524) auf Seite 2-30.

  • Seite 132: Beschreibung

    Schnittstelle zum Rechner Zum / Signal Beschreibung Acknowledge [nAck] Dieser negative Impuls bestätigt das jeweils zuvor vom Drucker empfangene Zeichen. Busy [Busy] Wenn dieses Signal "High" ist, ist arbeitet der Drucker. Ist das Signal "Low", ist der Drucker bereit, weitere Daten zu empfangen.

  • Seite 133: Usb-Schnittstelle

    Schnittstelle zum Rechner USB-Schnittstelle Der Drucker unterstützt den Hi-Speed USB-Standard (Universal Serial Bus). Nachfolgend ein Überblick über die USB-Spezifikationen sowie die über die einzelnen Pins der USB-Schnittstelle übertragenen Signale. Spezfiktionen Basisspezifikation Entspricht dem Hi-Speed USB-Standard. Anschlüsse Drucker: Buchse des Typs B mit Upstream-Port Kabel: Stecker des Typs B Kabel Ein maximal 5 m langes Kabel, das dem USB-Standard 2.0...

  • Seite 134: Serielle Schnittstelle (Nur Clp 4524)

    Schnittstelle zum Rechner Serielle Schnittstelle (nur CLP 4524) Wenn das optionale serielle Schnittstellen-Kit (IB-11) im Drucker installiert wird, kann dieser mit der standardmäßigen, seriellen Schnittstelle eines Computers (RS-232C) kommunizieren. Schnittstellensignale Die nachfolgende Tabelle zeigt die Pinbelegung und die entsprechenden Eingangs- und Ausgangssignale des RS-232C-Anschlusses am Drucker. Zum / Signal Beschreibung...

  • Seite 135: Rs-232C-Protokoll (Nur Clp 4524)

    Schnittstelle zum Rechner RS-232C-Protokoll (nur CLP 4524) Parameter des RS-232C-Protokolls Ein Protokoll bildet eine Reihe von Regeln, nach denen Informationen zwischen verschiedenen Geräten ausgetauscht werden. Die Parameter des RS-232C-Protokolls sind in einem batteriegestützten Speicher im Drucker abgelegt. Anhand der Statusseite lassen sich die Parameter wie folgt überprüfen: •...
  • Seite 136 Schnittstelle zum Rechner H3: Stoppbits 1 oder 2. Werkseitig ist 1 voreingestellt. H4: Parität Parameterwert Baudrate Keine Ungerade Gerade Ignorieren Werkseitig ist "0" (Keine) voreingestellt. H5: Protokoll Parameterwert Baudrate Kombination aus DTR (logisch "High") und XON/XOFF DTR (logisch "High") DTR (logisch "Low") XON/XOFF ETX/ACK Werkseitig ist "0"...

  • Seite 137: Prescribe Frpo D0-Kommando

    Schnittstelle zum Rechner PRESCRIBE FRPO D0-Kommando Das PRESCRIBE FRPO D0-Kommando dient der Beeinflussung von XON/XOFF, wenn in der seriellen Schnittstelle ein Fehler aufgetreten ist. Die nachfolgende Tabelle gibt einen Überblick über den Fehlerstatus der verschiedenen D0-Werte. Fehler der seriellen Schnittstelle Timing der XON-Übertragung zum Nicht...

  • Seite 138: Rs-232C-Kabelverbindung (Nur Clp 4524)

    Schnittstelle zum Rechner RS-232C-Kabelverbindung (nur CLP 4524) Drucker an den Rechner anschließen Zunächst ist sicherzustellen, dass Rechner und Drucker ausgeschaltet sind. Zur Ableitung der am Körper angesammelten statischen Elektrizität einen Metallgegenstand (z. B eine Türklinke) berühren. Das druckerseitige Ende des RS-232C-Schnittstellenkabels in den seriellen Schnittstellenanschluss am Drucker stecken und festschrauben.
  • Seite 139 Schnittstelle zum Rechner Daraufhin erscheint das Dialogfenster Eigenschaften für den ausgewählten Kommunikationsanschluss (COM). Auf das Register Anschlusseinstellungen klicken und die Anschlusseigenschaften eingeben. Nach Definition der Eigenschaften abschließend auf die Schaltfläche OK klicken. Bei Einsatz von Windows 95/98/Me folgende Einstellungen vornehmen: In der Taskleiste von Windows 95/98/Me auf die Schaltfläche Start klicken, dann mit dem Cursor auf Einstellungen gehen und auf Systemsteuerung klicken.
  • Seite 140 Schnittstelle zum Rechner 4-12 BEDIENUNGSANLEITUNG...

  • Seite 141: Glossar

    Glossar AppleTalk AppleTalk bietet die Freigabe von Dateien und Druckern und ermöglicht die Nutzung von Anwendungen, die auf einem anderen Computer im gleichen Netzwerk laufen. DHCP (Dynamic Host Protokoll zur automatischen Zuweisung von IP-Adressen, Subnetzmasken Configuration Protocol) und Gateway-Adressen in einem TCP/IP-Netzwerk. Durch die Verwendung von DHCP wird die Arbeit des Netzwerkadministrators auf ein Mindestmaß...
  • Seite 142 Glossar NetBEUI (erweiterte Ermöglicht im Vergleich zu TCP/IP die Nutzung erweiterter Funktionen NetBIOS-Schnittstelle) in kleinen Netzen. PostScript Seitenbeschreibungssprache, die von Adobe Systems Inc. entwickelt wurde. PostScript bietet flexible Funktionen für Schriften und Grafiken und gestattet somit eine höhere Druckqualität. Ruhemodus Dieser Modus dient der Einsparung von Energie.

  • Seite 143: Index

    Index A4/Letter ignorieren Einstellen, Timer 2-79 Beschreibung 2-70 e-MPS Anzeigen allgemeine Informationen 2-18 Bereit, Daten, Warnung 2-6 Auftragscodeliste drucken 2-23 Medientypanzeige 2-6 Festplattenkapazitäten ändern 2-25 Papierformatanzeige 2-5 Konfiguration ändern 2-25 Schnittstellenanzeige 2-5 Emulation Auflage auf der Statusseite 2-17 einstellen 2-45 KPDL-Fehler drucken 2-38 Ausgabegerät Standardeinstellung am Bedienfeld...
  • Seite 144 empfohlene Marken und Sorten 1-3 Medientypen in Medientypanzeige 2-6 Inhaltsverzeichnis minimales und maximales Format 1-3 drucken 2-57 Papierformate, Tabelle und Anzeige 2-5 Muster 2-58 Papierhandling 1-1 Papierkassette Medientyp einstellen 2-66 Papierformat einstellen 2-64 Job Retention (Auftragsspeicherung) Papierquelle auswählen 2-67 Funktionen (Tabelle) 2-18 Papierspezifikationen 1-2 privater Druckauftrag 2-21 Papiertyp...
  • Seite 145 Signale und Definitionen 4-6 Slepp-Timer Umrissschrift Glossar-2 einstellen 2-79, 2-80 Umschläge 1-10 Speicher Universalzufuhr auf der Statusseite 2-17 Definition Glossar-2 Speichererweiterung 3-3 Medientyp einstellen 2-63 Speichermodule installieren 3-4 Modus Zuerst und Modus Kassette 2-61 Speicherauszug (HEX-DUMP) Papierformat einstellen 2-62 ausgeben 2-81 Speichererweiterung Glossar-2 Speicherkarte Daten löschen 2-55...
  • Seite 146 Index-4 BEDIENUNGSANLEITUNG...
  • Seite 148 UTAX GmbH, Ohechaussee 235, 22848 Norderstedt, Germany...

Diese Anleitung auch für:

Clp 4520Clp 4524

Inhaltsverzeichnis
