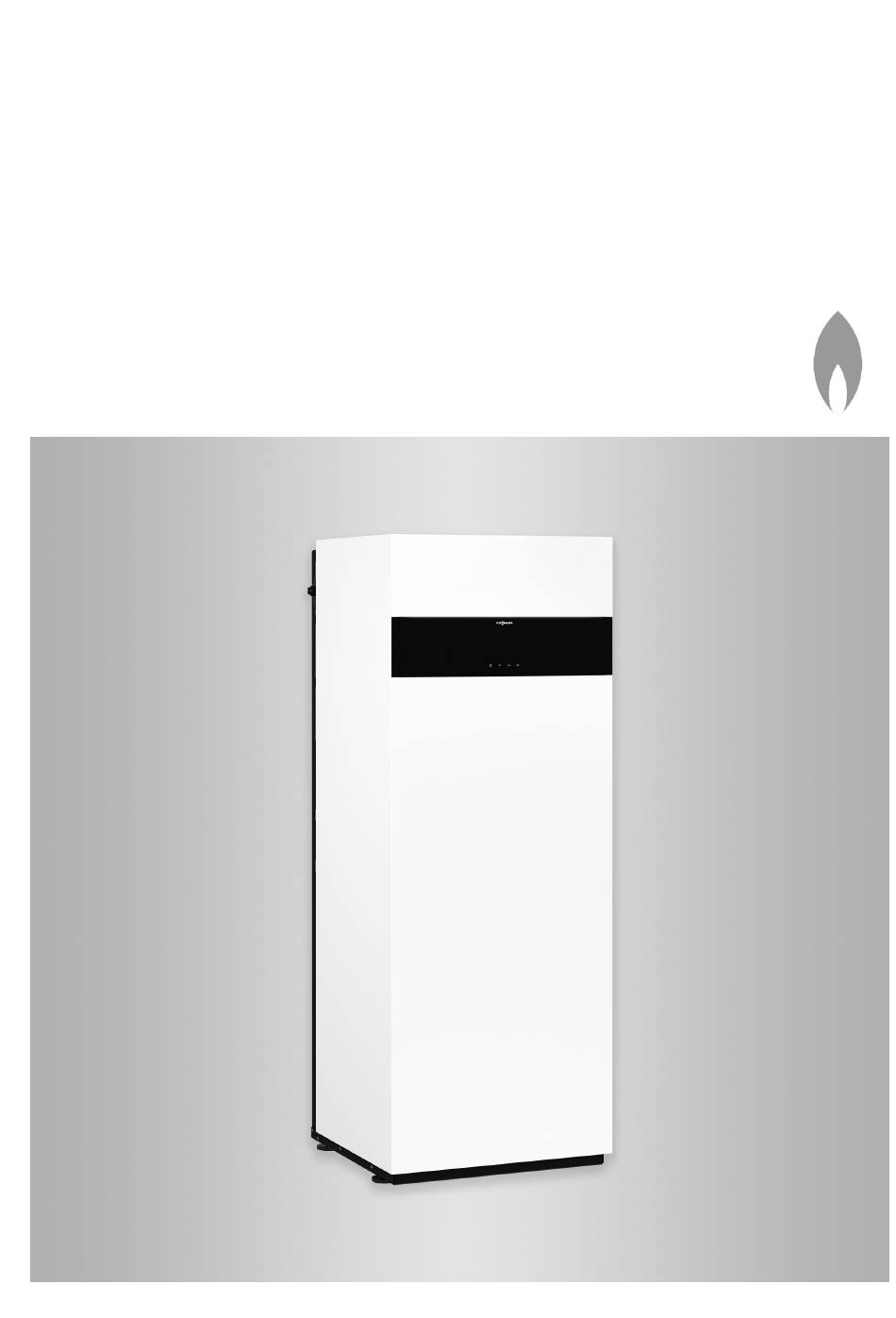

VIESMANN
Montage- und Serviceanleitung
für die Fachkraft
Vitodens 222-F
Typ B2SF, 2,5 bis 32 kW
Gas-Brennwertkompaktgerät mit 3,5-Zoll-Schwarz/Weiß-Display
Erdgas- und Flüssiggas-Ausführung
VITODENS 222-F
Bitte aufbewahren!
5855207 DE
3/2023
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann Vitodens 222-F B2SF-2,5

Inhaltszusammenfassung für Viessmann Vitodens 222-F B2SF-2,5

  • Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitodens 222-F Typ B2SF, 2,5 bis 32 kW Gas-Brennwertkompaktgerät mit 3,5-Zoll-Schwarz/Weiß-Display Erdgas- und Flüssiggas-Ausführung VITODENS 222-F Bitte aufbewahren! 5855207 DE 3/2023...

  • Seite 2: Erläuterung Der Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicher- heitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Perso- Angaben mit dem Wort Hinweis enthal- nenschäden. ten Zusatzinformationen. Achtung Dieses Zeichen warnt vor Sach- und Umweltschäden.

  • Seite 3: Sicherheitshinweise

    ■ beeinträchtigen und die Gewähr- Brenner, Abgassystem und Ver- leistung einschränken. rohrung nicht berühren. Bei Austausch ausschließlich Achtung Viessmann Originalteile oder von Durch elektrostatische Entladung Viessmann freigegebene Ersatz- können elektronische Baugruppen teile verwenden. beschädigt werden. Vor den Arbeiten geerdete Objekte berühren, z.

  • Seite 4: Verhalten Bei Abgasgeruch

    Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Sicherheitshinweise für den Betrieb der Anlage Verhalten bei Gasgeruch Gefahr Bei Wasseraustritt aus dem Gerät Gefahr besteht die Gefahr von Verbrühun- Austretendes Gas kann zu Explosi- gen. onen führen, die schwerste Verlet- Heißes Heizwasser nicht berühren. zungen zur Folge haben. Nicht rauchen! Offenes Feuer und Kondenswasser ■...
  • Seite 5 Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Abluftgeräte Gefahr Gleichzeitiger Betrieb des Heizkes- Bei Betrieb von Geräten mit Abluftfüh- sels mit Geräten mit Abluftführung rung ins Freie (Dunstabzugshauben, ins Freie kann durch Rückstrom Abluftgeräte, Klimageräte, Zentrale- von Abgasen lebensbedrohende Staubsauganlage) kann durch die Vergiftungen zur Folge haben. Absaugung ein Unterdruck entstehen.

  • Seite 6: Inhaltsverzeichnis

    Symbole ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. Vitodens 222-F, Typ B2SF ..............■ Anlagenbeispiele ................... Wartungsteile und Ersatzteile ..............Viessmann Partnershop ..............10 ■ Viessmann Ersatzteil-App ..............10 ■ 2. Montagevorbereitung Einbringung .................... 11 Aufstellung in Nischen ................11 Netzschalter und elektrische Anschlüsse umbauen (falls erforderlich) . 11 Vorbereitungen zur Montage des Heizkessels ........
  • Seite 7 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) Störungsanzeige quittieren ..............88 ■ Quittierte Störungsmeldung aufrufen ..........88 ■ Störungsmeldungen aus Störungsspeicher auslesen (Meldungshis- ■ torie) ....................89 Meldungsliste löschen ................ 89 ■ Übersicht der Elektronikmodule ............. 90 Störungsmeldungen ................91 Weitere Meldungen ................114 Wartungsmeldungen ................

  • Seite 8: Information

    Information Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- gungen der Verwertung zuführen. DE: Nutzen Sie das von Viessmann organisierte Ent- sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt.

  • Seite 9: Bestimmungsgemäße Verwendung

    Inspektion und Wartung“. Anlagenbeispiele Zum Erstellen der Heizungsanlage stehen Anlagenbei- Ausführliche Informationen zu Anlagenbeispielen: spiele mit hydraulischen und elektrischen Anschluss- www.viessmann-schemes.com Schemen mit Funktionsbeschreibung zur Verfügung. Wartungsteile und Ersatzteile Wartungsteile und Ersatzteile können Sie direkt online identifizieren und bestellen.

  • Seite 10: Viessmann Partnershop

    Information Wartungsteile und Ersatzteile (Fortsetzung) Viessmann Partnershop Login: https://shop.viessmann.com/ Viessmann Ersatzteil-App www.viessmann.com/etapp...

  • Seite 11: Montagevorbereitung

    Montagevorbereitung Einbringung Achtung Geräteschäden beim Transport vermeiden. Gerät nicht auf Front oder Seitenwände ablegen oder belasten. Heizkessel beim Einbringen mög- lichst auf Palette belassen. Aufstellung in Nischen Der Netzschalter und die elektrischen Anschlüsse sind Bei Einbau in Nischen darauf achten, dass die im Auslieferungszustand links am Gerät angebracht.

  • Seite 12: Vorbereitungen Zur Montage Des Heizkessels

    Montagevorbereitung Netzschalter und elektrische Anschlüsse umbauen… (Fortsetzung) 3. Netzschalter in die entsprechende Öffnung oben 5. Stecker in die Öffnung rechts einsetzen und durch oder rechts einrasten. Leitung wieder im Vierteldrehung befestigen. Anschlussraum HMU anschließen und zugentlas- ten. Hinweis Ab 09.2021 befindet sich der Stecker für die elek- 4.
  • Seite 13 Montagevorbereitung Vorbereitungen zur Montage des Heizkessels (Fortsetzung) Ø 100 Ø 60 Abb. 2 Heizungsvorlauf R Seitliche Ableitung Kondenswasser ¾ Warmwasser R Bereich für elektrische Leitungen (bauseitige ½ Gasanschluss R Elektro-Anschlussdose) ½ Kaltwasser R ½ Hinweis Heizungsrücklauf R ¾ Zirkulation R (separates Zubehör) Alle Höhenmaße haben durch die Stellfüße eine Tole- ½...
  • Seite 14 Montagevorbereitung Vorbereitungen zur Montage des Heizkessels (Fortsetzung) 1. Heizwasserseitige Anschlüsse vorbereiten. Heizungsanlage gründlich spülen. Hinweis Falls zusätzlich ein bauseitiges Ausdehnungsgefäß eingebaut werden muss, dieses in den Heizungs- rücklauf einbauen. 2. Trinkwasserseitige Anschlüsse vorbereiten. Sicher- heitsgruppe (Zubehör oder bauseits) nach EN 806 in die Kaltwasserleitung einbauen.

  • Seite 15: Sicherheitsgruppe Nach Din 1988 Und En 806

    Montagevorbereitung Vorbereitungen zur Montage des Heizkessels (Fortsetzung) 5. Elektrische Anschlüsse vorbereiten. ■ Netzanschlussleitung (ca. 1,5 m lang) ist im Aus- lieferungszustand angeschlossen. ■ Stromversorgung: 230 V, 50 Hz, Absicherung max. 16 A Hinweis Netzanschlussleitung über einen festen Anschluss an die Stromversorgung anschließen. ■...

  • Seite 16: Montageablauf

    Montageablauf Heizkessel aufstellen Abb. 5 Typenschild Hinweis Zusatztypenschild mit Zugangscode (QR-Code) mit Das Typenschild ist im Gerät auf dem Kapselblech Kennzeichnung „i“ angebracht. Siehe Seite 45. Das Typenschild des Wärmeerzeugers enthält umfangreiche Produktinformationen und einen geräte- spezifischen QR-Code mit der Kennzeichnung “i” als direkten Einstieg zu produktspezifischen Informationen und zur Produktregistrierung im Internet.
  • Seite 17 Montageablauf Heizkessel aufstellen (Fortsetzung) Der QR-Code enthält die Zugangsdaten zum Regist- 2. Zusatztypenschild in Abstimmung mit dem Anla- rierungs- und Produktinformationsportal und die 16- genbetreiber außen am Gerät aufkleben. Das stellige Herstellnummer. Zusatztypenschild muss vom Schornsteinfeger ein- sehbar sein. Zusatztypenschild anbringen Einen weiteren QR-Code auf die Montage- und Serviceanleitung kleben.

  • Seite 18: Vorderbleche Abbauen

    Montageablauf Vorderbleche abbauen Abb. 6...

  • Seite 19: Heiz- Und Trinkwasserseitige Anschlüsse

    Montageablauf Heiz- und trinkwasserseitige Anschlüsse C D E Abb. 7 Dargestellt mit Anschluss-Sets Aufputz (Zubehör) Heizungsvorlauf R Kaltwasser R ¾ ½ Warmwasser R Heizungsrücklauf R ½ ¾ Zirkulation R (separates Zubehör) ½ Zirkulationsanschluss (Trinkwasser) Zirkulationsanschluss mit Anschluss-Set Zirkulations- Separate Montageanleitung pumpe (Zubehör) Siphon mit Wasser füllen Hinweis...

  • Seite 20: Abgasanschluss

    Hinweis Die den Technischen Unterlagen beiliegenden Aufkle- Montageanleitung Abgassystem ber „Systemzertifizierung“ und „Abgasanlage Fa. Sko- berne GmbH“ dürfen nur in Verbindung mit dem Viessmann Abgassystem der Firma Skoberne verwen- det werden. Anschluss mehrerer Vitodens an ein gemeinsames Rückströmsicherungen montieren: Abgassystem Montageanleitungen Rückströmsicherung...

  • Seite 21: Gasanschluss

    Montageablauf Gasanschluss Abb. 9 1. Falls der Gasanschluss nicht vormontiert wurde: 3. Gasleitung entlüften. Gasabsperrhahn am Gasanschluss eindichten. Bei allen Arbeiten an den Verschraubungen des Gasanschlusses mit geeignetem Werkzeug gegen- halten. Keine Kräfte auf die internen Bauteile lei- ten. Hinweis zum Betrieb mit Flüssiggas Bei Einbau des Heizkessels unter Erdgleiche sollte ein externes Sicherheitsmagnetventil eingebaut werden.

  • Seite 22: Elektrische Anschlüsse

    Montageablauf Elektrische Anschlüsse Anschlussraum Zentral-Elektronikmodul HMU öffnen Achtung Durch elektrostatische Entladung können elek- tronische Baugruppen beschädigt werden. Vor den Arbeiten geerdete Objekte, z. B. Hei- zungs- oder Wasserrohre berühren, um die sta- tische Aufladung abzuleiten. Abb. 10 Hinweis Weitere Angaben zu den Anschlüssen siehe folgende Kapitel.

  • Seite 23: Bauseitige Anschlüsse Am Zentral-Elektronikmodul

    Montageablauf Elektrische Anschlüsse (Fortsetzung) P2 Ausgang 230 V: PlusBus Trinkwasserzirkulationspumpe Klemmen 5 und 6 am Stecker Netzanschluss Feuerungsautomat BCU (im Aus- CAN-BUS lieferungszustand angeschlossen) Netzanschluss Zubehör Hinweis zum Anschluss von Zubehörteilen Stecker außen an der rechten oder linken Geräte- Für den Anschluss die den Zubehörteilen beilie- seite (siehe auch folgende Abbildung) genden separaten Montageanleitungen beach- Hinweis...

  • Seite 24: Außentemperatursensor

    Montageablauf Elektrische Anschlüsse (Fortsetzung) Ab 09.2021, Stecker für die elektrischen Anschlüsse im Gerät 6 5 4 3 2 1 6 5 4 3 2 1 Abb. 13 Stecker mit Anschlussleitung (erforderliche Stecker lie- gen separat verpackt bei) durch Kabelführung an der Geräterückseite verlegen.

  • Seite 25: Anschluss Potenzialfreier Schaltkontakt

    Montageablauf Elektrische Anschlüsse (Fortsetzung) Mögliche Anschlüsse an P2 und Priorität der Anschlüsse: 1. Heizkreispumpe für Heizkreis ohne Mischer A1 in Verbindung mit hydraulischer Weiche und Heizkrei- sen mit Mischer 2. Heizkreispumpe für Heizkreis ohne Mischer A1, ohne hydraulischer Weiche und ohne weitere Heiz- kreise (max.

  • Seite 26: Netzanschluss Zubehör An Stecker Lh / Abh (230 V ~)

    Montageablauf Elektrische Anschlüsse (Fortsetzung) Falls das Gerät nicht in ein CAN-BUS-System ein- ■ gebunden wird: Schalter darf nicht auf „ON“ stehen. ■ Falls das Gerät in ein CAN-BUS-System eingebun- den wird und sich am Anfang oder Ende (nicht in der Mitte) des CAN-BUS-Systems befindet (nur 1 Ste- cker angeschlossen): Schalter...
  • Seite 27 Montageablauf Elektrische Anschlüsse (Fortsetzung) Netzanschluss und PlusBus-Anschluss von Zubehören Netzanschluss aller Zubehöre am Zentral-Elektronikmodul HMU Abb. 20 Zubehöre teilweise mit direktem Netzanschluss Abb. 21 Zentral-Elektronikmodul HMU Wärmeerzeuger Netzschalter Erweiterungssatz Mischer (Elektronikmodul Netzeingang fÖ ADIO) Netzausgang fÖ Erweiterungssatz Mischer (Elektronikmodul PlusBus ADIO) Netzausgang am Zentral-Elektronikmodul Erweiterung EM-EA1 (Elektronikmodul DIO)

  • Seite 28: Netzanschluss Fö

    Montageablauf Elektrische Anschlüsse (Fortsetzung) Netzanschluss fÖ Gefahr Bei Anschluss des Geräts mit flexibler Netzan- ■ Unsachgemäß ausgeführte Elektroinstallationen schlussleitung muss sichergestellt sein, dass bei können zu Verletzungen durch elektrischen Versagen der Zugentlastung die stromführenden Lei- Strom und zu Geräteschäden führen. ter vor dem Schutzleiter gestrafft werden.

  • Seite 29: Anschlussleitungen Verlegen

    Montageablauf Elektrische Anschlüsse (Fortsetzung) Um eine gute WLAN-Verbindung sicherzustellen, den Optimaler Durchdringungswinkel Abstand zwischen Wärmeerzeuger und WLAN-Router so gering wie möglich wählen. Die Signalstärke kann an der Bedieneinheit angezeigt werden: Siehe Bedie- nungsanleitung. Hinweis Das WLAN-Signal kann durch handelsübliche WLAN- Repeater verstärkt werden.

  • Seite 30: Anschlussraum Hmu Schließen Und Bedieneinheit Anbauen

    Montageablauf Anschlussraum HMU schließen und Bedieneinheit anbauen Abb. 24 Lightguide nach unten...

  • Seite 31: Vorderblech Anbauen

    Montageablauf Vorderblech anbauen Abb. 25...

  • Seite 32: Erstinbetriebnahme

    Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • • • 1. Siphon mit Wasser füllen....................34 • • 2. Vorderbleche abbauen....................... 34 • 3. Bedieneinheit in Wartungsposition versetzen..............34 •...
  • Seite 33 Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme,… (Fortsetzung) Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 40. Regelung an die Heizungsanlage anpassen..............64 • 41. Heizkennlinien einstellen....................64 • 42. Anzeige Wartung abfragen und zurücksetzen..............64 •...

  • Seite 34: Siphon Mit Wasser Füllen

    Erstinbetriebnahme, Inspektion, Wartung Siphon mit Wasser füllen Achtung Gerät nur mit vollständig gefülltem Siphon in Betrieb nehmen. Prüfen, ob Siphon mit Wasser gefüllt ist. Min. 0,3 l Wasser in den Abgasanschluss füllen. Achtung Aus der Abflussleitung des Kondenswasseran- schlusses kann bei Erstinbetriebnahme Abgas austreten.

  • Seite 35: Anlage In Betrieb Nehmen

    Erstinbetriebnahme, Inspektion, Wartung Bedieneinheit in Wartungsposition versetzen (Fortsetzung) Abb. 27 Anlage in Betrieb nehmen Inbetriebnahme-Assistent 1. Gasabsperrhahn öffnen. 2. Falls das Gerät noch nicht eingeschaltet wurde: Netzschalter einschalten. Der Inbetriebnahme- Assistent startet automatisch. Falls das Gerät schon eingeschaltet wurde: Siehe Kapitel „Inbetriebnahme-Assistenten nachträglich aufrufen“.
  • Seite 36 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) 3. Weitere Schritte siehe Inbetriebnahme-Assistent in Das Gerät schaltet automatisch den WLAN Access folgender Übersicht. Point ein. Hinweis 1. Gasabsperrhahn öffnen. Nach Ablauf des Inbetriebnahme-Assistenten mit Aktorentest richtigen Anschluss und Funktion der und OK gleichzeitig ca.
  • Seite 37 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Ablauf Inbetriebnahme-As- Erläuterungen und Verweise sistent Gasart Bei Betrieb mit Flüssiggas umstellen auf „Flüssiggas“ Abgasanlage Einfachbelegung Am Abgassystem ist nur ein Wärmeerzeuger angeschlossen (Auslieferungs- ■ zustand). Mehrfachbelegung Am Abgassystem sind mehrere Wärmeerzeuger im Überdruck angeschlos- ■...
  • Seite 38 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Ablauf Inbetriebnahme-As- Erläuterungen und Verweise sistent Hydraulische Weiche/ Einstellungen zu den Verbraucherkreisen entsprechend den Komponenten Pufferspeicher der Anlage Nicht vorhanden In der Anlage ist keine hydraulische Weiche und kein Heizwasser-Pufferspei- ■ cher vorhanden. Hydraulische Weiche nur Anlage mit hydraulischer Weiche ohne Trinkwassererwärmung ■...
  • Seite 39 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Ablauf Inbetriebnahme-As- Erläuterungen und Verweise sistent Stecker 96 Funktionsauswahl, falls an Stecker 96 des Zentral-Elektronikmoduls HMU ein Kontakt angeschlossen wurde Keine Funktion ■ Externe Anforderung Zir- Tastfunktion, Trinkwasserzirkulationspumpe läuft 5 min lang. ■...

  • Seite 40: Kontaktdaten Eingeben

    Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Auf folgende Schaltflächen tippen: und OK gleichzeitig ca. 4 s lang und loslassen. 2. Mit „Basiseinstellungen“ wählen. 3. OK 4. Mit „Inbetriebnahme-Assistent“ wählen. Abb. 28 5. OK Einen Aufkleber in die Bedienungsanleitung einkleben. Inbetriebnahme-Assistenten nachträglich aufrufen Falls die Erstinbetriebnahme später fortgeführt werden soll, kann der Inbetriebnahme-Assistent jederzeit wie-...
  • Seite 41 Erstinbetriebnahme, Inspektion, Wartung Heizungsanlage füllen (Fortsetzung) Zulässige Gesamthärte des Füll- und Ergänzungswassers Gesamt-Wärmeleistung Spezifisches Anlagenvolumen 20 l/kW > 20 l/kW bis 40 l/kW > 40 l/kW ≤ ≤ 50 kW Keine ≤ 3,0 mol/m (16,8 °dH) 0,05 mol/m (0,3 °dH) ≤...

  • Seite 42: Befüllfunktion Aktivieren

    Erstinbetriebnahme, Inspektion, Wartung Heizungsanlage füllen (Fortsetzung) 7. Heizungsanlage an Kesselfüll- und Entleerungs- 8. Kesselfüll- und Entleerungshahn schließen. hahn füllen. Mindestanlagendruck 1,0 bar > (0,1 MPa). Anlagendruck an Manometer prüfen. Zeiger muss sich im grünen Bereich befinden. Hinweis Entlüftungshahn schließen und an Kesselfüll- und Entleerungshahn Anlagendruck einregulie- ren.

  • Seite 43: Heizungsanlage Entlüften

    Erstinbetriebnahme, Inspektion, Wartung Heizungsanlage entlüften Abb. 30 1. Prüfen, ob Entlüftungsschraube am Schnellentlüf- 4. Mit „Systemübersicht“ Druckanzeige im Display der Heizkreispumpe offen ist. aufrufen. Druck der Anlage prüfen. 2. Gasabsperrhahn schließen. Gerät einschalten. 3. Entlüftungsfunktion aktivieren (siehe folgende Arbeitsschritte). Entlüftungsfunktion aktivieren Falls die Entlüftungsfunktion nach der Erstinbetrieb- 5.

  • Seite 44: Speicher-Wassererwärmer Trinkwasserseitig Füllen

    Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer trinkwasserseitig füllen 1. Bedienhebel des Hahns muss in Stellung ste- hen. 2. Bauseitigen Trinkwasserzulauf und eine Warmwas- ser-Zapfstelle öffnen. 3. Falls keine Luft mehr aus der Warmwasser-Zapf- stelle strömt, ist der Speicher-Wassererwärmer vollständig befüllt. Abb. 31 Heiz- und trinkwasserseitige Anschlüsse prüfen Gefahr Achtung...

  • Seite 45: Gasart Umstellen (Nur Bei Betrieb Mit Flüssiggas)

    Erstinbetriebnahme, Inspektion, Wartung Gasart umstellen (nur bei Betrieb mit Flüssiggas) 1. Umstellung der Gasart an der Regelung siehe 2. Aufkleber „G31“ (liegt bei den technischen Unterla- „Erstinbetriebnahme der Anlage mit Inbetrieb- gen) neben das Typenschild außen am Gerät kle- nahme-Assistent“ ben.

  • Seite 46: Funktionsablauf Und Mögliche Störungen

    Erstinbetriebnahme, Inspektion, Wartung Ruhedruck und Anschlussdruck messen (Fortsetzung) 07. Anschlussdruck (Fließdruck) messen. Sollwerte 10. Manometer abnehmen. Schraube im Mess-Stut- siehe folgende Tabelle. verschließen. Hinweis 11. Gasabsperrhahn öffnen und Gerät in Betrieb neh- Zur Messung des Anschlussdrucks geeignete men. Messgeräte mit einer Auflösung von min. 0,1 mbar (0,01 kPa) verwenden.

  • Seite 47: Max. Heizleistung Einstellen

    Erstinbetriebnahme, Inspektion, Wartung Funktionsablauf und mögliche Störungen (Fortsetzung) nein Ionisationsstrom baut sich Störung F.369, F.380 Abstand Ionisationselektrode zum Flammkörper prüfen. Gasleitung entlüften. Brenner in Betrieb nein Schaltet unterhalb des ein- Dichtheit der Abgasanlage gestellten Kesselwassertem- prüfen (Abgasrezirkulation). peratur-Sollwerts aus und Gasfließdruck prüfen.

  • Seite 48: Estrichtrocknung Aktivieren

    Erstinbetriebnahme, Inspektion, Wartung Estrichtrocknung aktivieren Estrichtrocknung Zur Estrichtrocknung können 6 verschiedene Tempera- Hinweis turprofile eingestellt werden: Die Estrichtrocknung gilt für alle angeschlossenen Vorgegebene Temperaturprofile einstellbar in Parame- Heizkreise gleichzeitig! ter 897.0 „Estrichtrocknung“ in Gruppe Allgemein. Während der Estrichtrocknung ist beim Kombigerät Weitere Angaben siehe Funktionsbeschreibung.
  • Seite 49 Erstinbetriebnahme, Inspektion, Wartung Förderleistung der integrierten Umwälzpumpe… (Fortsetzung) Restförderhöhen der eingebauten Umwälzpumpe 650 65 550 55 500 50 450 45 350 35 250 25 150 15 1000 1100 1200 1300 1400 Volumenstrom in Liter/h Abb. 34 Obergrenze Arbeitsbereich (integrierter Bypass öffnet) Kennlinie Förderleistung Umwälzpumpe 60 %...

  • Seite 50: Dichtheitsprüfung Az-System (Ringspaltmessung)

    Erstinbetriebnahme, Inspektion, Wartung Dichtheitsprüfung AZ-System (Ringspaltmessung) Abb. 35 Verbrennungsluftöffnung (Zuluft) Für die gemeinsam mit dem Wärmeerzeuger geprüften Falls größere CO - oder kleinere O -Werte gemessen Abgas-Zuluft-Systeme entfällt die Dichtheitsprüfung werden, ist eine Druckprüfung der Abgasleitung bei (Überdruckprüfung) durch den Bezirksschornsteinfe- einem statischen Überdruck von 200 Pa erforderlich.

  • Seite 51: Brenner Ausbauen

    Erstinbetriebnahme, Inspektion, Wartung Brenner ausbauen Abb. 36 1. Netzschalter ausschalten. 5. Verschraubung des Gasanschlussrohrs lösen. 2. Gasabsperrhahn schließen und sichern. 6. Venturiverlängerung von Gebläseeinheit lösen. 3. Klammern lösen und Kapselblech abbauen. 7. 4 Schrauben lösen und Brenner abnehmen. 4. Elektrische Leitungen abziehen von: Hinweis ■...

  • Seite 52: Brennerdichtung Und Flammkörper Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Brennerdichtung und Flammkörper prüfen Abb. 37 Flammkörper , Elektroden , Wärmedämmring 6. Wärmedämmring und Flammkörper und Dichtung auf Beschädigungen prüfen. Bauteile Dichtung einsetzen. Einbaulage beachten. nur im Fall von Beschädigung oder Verschleiß demon- Lasche entsprechend der Abbildung ausrichten. tieren und austauschen.

  • Seite 53: Zünd- Und Ionisationselektrode Prüfen Und Einstellen

    Erstinbetriebnahme, Inspektion, Wartung Zünd- und Ionisationselektrode prüfen und einstellen ±0,5 Abb. 38 Zündelektroden Ionisationselektrode 1. Elektroden auf Abnutzung und Verschmutzung prü- 3. Abstände prüfen. Sind die Abstände nicht in Ord- fen. nung oder die Elektroden beschädigt, Elektroden mit Dichtung austauschen und ausrichten. 2.

  • Seite 54: Heizflächen Reinigen

    Erstinbetriebnahme, Inspektion, Wartung Rückströmsicherungen prüfen (Fortsetzung) 2. Rückströmsicherung 4. Kleine Menge Wasser durch die Revisionsöffnung auf Verschmutzung, Leichtgängigkeit und Funktion prüfen. einfüllen, um die Funktion der Rückströmsicherung sicherzustellen. 3. Abgas-Zuluft-System wieder anbauen. Heizflächen reinigen Achtung 1. Verbrennungsrückstände von der Heizfläche Kratzer an der heizgasberührten Oberfläche des des Wärmetauschers absaugen.
  • Seite 55 Erstinbetriebnahme, Inspektion, Wartung Kondenswasserablauf prüfen und Siphon reinigen (Fortsetzung) Abb. 42 1. Zentral-Elektronikmodul HMU nach vorn klappen. 8. Sitz der Anschlüsse am Siphon und am Wärmetau- scher prüfen. 2. Schlauchsicherung lösen. Zulaufschlauch abzie- hen. Hinweis Ablaufschlauch ohne Bögen und mit stetigem Achtung Gefälle verlegen.

  • Seite 56: Brenner Einbauen

    Erstinbetriebnahme, Inspektion, Wartung Brenner einbauen Abb. 43 1. Falls erforderlich, Bedieneinheit versetzen. 5. Dichtheit der gasseitigen Anschlüsse prüfen. 2. Brenner einsetzen und Schrauben über Kreuz Gefahr anziehen. Gasaustritt führt zu Explosionsgefahr. Gasdichtheit der Verschraubung prüfen. Anzugsdrehmoment: 6,5 Nm Hinweis 6. Elektrische Leitungen anschließen: Vor Montage Brennerdichtung auf Beschädigun- ■...

  • Seite 57: Anodenanschluss Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Anodenanschluss prüfen Prüfen, ob die Masseleitung an der Magnesium- Schutzanode angeschlossen ist. Abb. 44 Magnesium-Schutzanode Masseleitung Anodenschutzstrom mit Anoden-Prüfgerät prüfen Hinweis Wir empfehlen eine jährliche Funktionsprüfung der Magnesium-Schutzanode. Die Funktionsprüfung kann ohne Betriebsunterbrechung erfolgen, indem mit einem Anoden-Prüfgerät der Schutzstrom gemessen wird.

  • Seite 58: Heizkessel Trinkwasserseitig Entleeren

    Erstinbetriebnahme, Inspektion, Wartung Anodenschutzstrom mit Anoden-Prüfgerät prüfen (Fortsetzung) 3. Messgerät (bis 5 mA) zwischen Steckzunge und Masseleitung in Reihe schalten. ■ Falls der Strom 0,3 mA ist, ist die Magnesium- > Schutzanode funktionsfähig. Falls der Strom < 0,3 mA oder kein Strom mess- ■...

  • Seite 59: Speicher-Wassererwärmer Reinigen

    Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer reinigen Hinweis Gemäß EN 806 sind Besichtigung und (falls erforder- lich) Reinigung spätestens 2 Jahre nach Inbetrieb- nahme und danach bei Bedarf durchzuführen. Abb. 47 1. Speicher-Wassererwärmer entleeren. 5. Fest anhaftende Beläge, die nicht mit dem Hoch- druckreiniger zu beseitigen sind, mit einem chemi- 2.

  • Seite 60: Speicher-Wassererwärmer Wieder Zusammenbauen Und Füllen

    Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer wieder zusammenbauen und füllen Abb. 48 1. Speicher-Wassererwärmer wieder an das Rohrlei- 4. Masseleitung auf Steckzunge stecken. tungssystem anschließen. 5. Abdeckung anbauen. 2. Neue Dichtung am Flanschdeckel einlegen. 6. Speicher-Wassererwärmer mit Trinkwasser füllen. 3. Flanschdeckel anbauen und Schrauben mit einem max.

  • Seite 61: Membran-Druckausdehnungsgefäß Und Druck Der Anlage Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Membran-Druckausdehnungsgefäß und Druck der Anlage prüfen Abb. 49 Ventil Membran-Druckausdehnungsgefäß Prüfung bei kalter Anlage durchführen. 3. Wasser nachfüllen, bis bei abgekühlter Anlage der Fülldruck min. 1,0 bar (0,1 MPa) beträgt und 0,1 1. Anlage so weit entleeren, bis Druckanzeige „0“ bis 0,2 bar (10 bis 20 kPa) höher ist als der Vor- anzeigt.

  • Seite 62: Trinkwasser-Ausdehnungsgefäß Und Vordruck Prüfen (Falls Vorhanden)

    Erstinbetriebnahme, Inspektion, Wartung Trinkwasser-Ausdehnungsgefäß und Vordruck prüfen (falls vorhanden) 1. Ruhedruck der Trinkwasserleitung hinter dem Druckminderer prüfen und falls erforderlich anpas- sen. Sollwert: max. 3,0 bar (0,3 MPa) 2. Bauseitiges Absperrventil in der Kaltwasserleitung schließen. Wasserdruck ablassen. 3. Bedienhebel des Hahns in Stellung drehen.

  • Seite 63: Obere/Untere Wärmeleistung Einstellen

    Erstinbetriebnahme, Inspektion, Wartung Verbrennungsqualität prüfen (Fortsetzung) Zulässiger CO oder O -Gehalt Betrieb mit Erdgas Nenn-Wärmeleis- -Gehalt (%) -Gehalt (%) tung (kW) Obere Wärmeleis- Untere Wärmeleis- Obere Wärmeleis- Untere Wärmeleis- tung tung tung tung 7,3 bis 10,5 7,5 bis 10,5 2,1 bis 7,9 2,1 bis 7,6 7,3 bis 10,5 7,5 bis 10,5...

  • Seite 64: Abgassystem Auf Freien Durchgang Und Dichtheit Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Verbrennungsqualität prüfen (Fortsetzung) 07. OK 13. Untere Wärmeleistung einstellen: „Minimale Heizleistung“ wählen. Mit „OK“ bestätigen. Der Brenner läuft mit unterer Wärmeleistung. 09. Mit Gruppe „Heizkessel“ wählen. 14. Obere Wärmeleistung einstellen: 10. OK „Maximale Heizleistung“ wählen. Mit „OK“ bestätigen. 11.

  • Seite 65: Vorderblech Anbauen

    Erstinbetriebnahme, Inspektion, Wartung Anzeige Wartung abfragen und zurücksetzen (Fortsetzung) Wartung zurücksetzen (nach durchgeführter War- 2. Mit „Wartungsmeldungen zurückset- tung) zen“ wählen. und OK gleichzeitig ca. 4 s lang und loslassen. 3. OK Vorderblech anbauen Abb. 52 Einweisung des Anlagenbetreibers Der Ersteller der Anlage hat dem Betreiber der Anlage die Bedienungsanleitung zu übergeben und ihn in die Bedienung einzuweisen.

  • Seite 66: Systemkonfiguration

    Systemkonfiguration (Parameter) Parameter aufrufen Parameter aufrufen Die Parameter sind in Gruppen eingeteilt: Auf folgende Schaltflächen tippen: ■ „Allgemein“ – – „Heizkessel“ und OK gleichzeitig ca. 4 s lang und loslassen. – „WW“ (Warmwasser) – „Heizkreis 1/2/3/4“ 2. Mit „Systemkonfiguration“ wählen. –...

  • Seite 67: "Monat Der Umstellung Von Winter- Auf Sommerzeit" Einstellung

    Systemkonfiguration (Parameter) Allgemein (Fortsetzung) 897.0 „Estrichtrocknung“ Einstellung Erläuterungen Nicht aktiv Estrichtrocknung nach wählbaren Temperatur-Zeit- Profilen einstellbar. Verlauf der einzelnen Profile siehe Kapitel „Funktionsbeschreibung“. Diagramm A Diagramm B Diagramm C Diagramm D Diagramm E Diagramm F 912.0 „Automatische Sommer-/Winterzeitumstellung“ Einstellung Erläuterungen Nein Automatische Umstellung ausgeschaltet Automatische Umstellung eingeschaltet...

  • Seite 68: Heizkessel

    Systemkonfiguration (Parameter) Allgemein (Fortsetzung) 1098.5 „Brennwert“ Einstellung Erläuterungen Wert ist in der Abrechnung des Gasversorgers aufge- führt. Wird für Angaben zum Gasverbrauch verwendet. 10,0000 5,0000 bis Brennwert einstellbar von 5,0000 bis 40,0000 kWh/m 40,0000 in Schritten von 0,0001 1139.0 „Außentemperaturgrenze für Aufhebung des reduzierten Raumtemperatur-Sollwerts“ Einstellung Erläuterungen Temperaturgrenze für Aufhebung des reduzierten...

  • Seite 69: "Zeitintervall Bis Zur Nächsten Wartung" Einstellung

    Systemkonfiguration (Parameter) Heizkessel (Fortsetzung) 522.3 „Zeitintervall bis zur nächsten Wartung“ Einstellung Erläuterungen Zeitintervall bis zur nächsten Wartung Kein Zeitintervall eingestellt 3 Monate 6 Monate 12 Monate 18 Monate 24 Monate 596.0 „Maximale Heizleistung“ Einstellung Erläuterungen Für den Heizbetrieb kann die max. Heizleistung be- grenzt werden.

  • Seite 70: Warmwasser

    Systemkonfiguration (Parameter) Heizkessel (Fortsetzung) 1432.1 „Restförderhöhenregelung der Primärkreispumpe“ Einstellung Erläuterungen Grenzwert Restförderhöhe zur Reduzierung der Pum- pendrehzahl der internen Umwälzpumpe in mbar Interne Umwälzpumpe wird außentemperaturabhän- gig gesteuert 1 bis 255 Interne Umwälzpumpe wird mit konstanter Restförder- höhe betrieben. Empfohlene Einstellung: 120 mbar ≙...

  • Seite 71: "Betriebsart Zirkulationspumpe" Einstellung

    Systemkonfiguration (Parameter) Warmwasser (Fortsetzung) 497.0 „Betriebsart Zirkulationspumpe“ Einstellung Erläuterungen Trinkwasserzirkulationspumpe: Zeitprogramm Eingestellter Zyklus (siehe Parameter 497.3) 497.1 „Trinkwasserzirkulationspumpe bei Hygienefunktion“ Einstellung Erläuterungen Einschaltkriterium für die Zirkulationspumpe bei akti- ver Funktion „Eröhte Trinkwasserhygiene“ Gemäß Zeitprogramm Eingeschaltet bei aktiver Funktion „Eröhte Trinkwas- serhygiene“...

  • Seite 72: "Verbrühschutz" Einstellung

    Systemkonfiguration (Parameter) Warmwasser (Fortsetzung) 503.0 „Verbrühschutz“ Einstellung Erläuterungen Die einstellbare Warmwassertemperatur wird auf ei- nen Höchstwert begrenzt. Verbrühschutz ausgeschaltet Gefahr Verletzungsgefahr durch erhöhte Warmwasser- temperatur. Anlagenbetreiber auf Gefahren durch erhöhte Auslauftemperatur an den Zapfstellen hinwei- sen. Verbrühschutz eingeschaltet (Höchstwert Warmwas- sertemperatur 60 °C) Hinweis Auch bei eingeschaltetem Verbrühschutz kann in fol-...

  • Seite 73: Heizkreis 1, Heizkreis 2, Heizkreis 3, Heizkreis 4

    Systemkonfiguration (Parameter) Warmwasser (Fortsetzung) 1101.2 „Solldrehzahl der Primärkreispumpe bei Trinkwassererwärmung“ Einstellung Erläuterungen Solldrehzahl der internen Umwälzpumpe bei Betrieb als Umwälzpumpe zur Speicherbeheizung Auslieferungszustand vorgegeben durch gerätespezi- fische Einstellungen Einstellbereich ist geräteabhängig. 1394.0 „Warmwassertemperatur-Sollwert bei Nachladeunterdrückung“ Einstellung Erläuterungen Speichertemperatur-Sollwert für Nachladeunterdrü- ckung Oberhalb des eingestellten Speichertemperatur-Soll- werts ist die Nachladeunterdrückung aktiv.

  • Seite 74: "Zeitdauer Für Die Erhöhung Des Vorlauftemperatur-Sollwerts Heizkreis 2" Einstellung

    Systemkonfiguration (Parameter) Heizkreis 1, Heizkreis 2, Heizkreis 3,… (Fortsetzung) 426.3 „Erhöhung des Vorlauftemperatur-Sollwerts beim Übergang von Betrieb mit reduzierter Raumtem- peratur in den Betrieb mit normaler/Komfort Raumtemperatur Heizkreis 2“ Einstellung Erläuterungen Erhöhung des Vorlauftemperatur-Sollwerts beim Über- gang von Betrieb mit reduzierter Raumtemperatur in den Betrieb mit normaler Raumtemperatur oder Kom- fort Raumtemperatur.

  • Seite 75: "Zeitdauer Für Die Erhöhung Des Vorlauftemperatur-Sollwerts Heizkreis 4" Einstellung

    Systemkonfiguration (Parameter) Heizkreis 1, Heizkreis 2, Heizkreis 3,… (Fortsetzung) 430.4 „Zeitdauer für die Erhöhung des Vorlauftemperatur-Sollwerts Heizkreis 4“ Einstellung Erläuterungen Zeitdauer für die Erhöhung des Vorlauftemperatur- Sollwerts Siehe auch Kapitel „Funktionsbeschreibung“ 60 min Auslieferungszustand 60 min 0 bis 120 Temperaturerhöhung einstellbar von 0 bis 120 min 933.3 „Vorrang Trinkwassererwärmung Heizkreis 1“...

  • Seite 76: "Differenztemperatur Heizkreis 2" Einstellung

    Systemkonfiguration (Parameter) Heizkreis 1, Heizkreis 2, Heizkreis 3,… (Fortsetzung) 934.5 „Differenztemperatur Heizkreis 2“ Einstellung Erläuterungen Die Vorlauftemperatur des Wärmeerzeugers ist um ei- ne einstellbare Differenztemperatur höher als die Vor- lauftemperatur des Heizkreises mit Mischer. Siehe auch Kapitel Funktionsbeschreibung. Differenztemperatur im Auslieferungszustand 8 K. 0 bis 20 Differenztemperatur einstellbar von 0 bis 20 K 934.6 „Betriebsweise Heizkreis 2“...

  • Seite 77: "Betriebsweise Heizkreis 3" Einstellung

    Systemkonfiguration (Parameter) Heizkreis 1, Heizkreis 2, Heizkreis 3,… (Fortsetzung) 935.6 „Betriebsweise Heizkreis 3“ Einstellung Erläuterungen Heizbetrieb: witterungsgeführt ohne Raumtemperatur- Witterungsgeführt ohne Raumtemperatur-Einfluss Aufschaltung witterungsgeführt mit Raumtemperatur-Auf- Witterungsgeführt mit Raumtemperatur-Einfluss schaltung Siehe auch Parameter 935.7 935.7 „Raumeinflussfaktor Heizkreis 3“ Einstellung Erläuterungen Je höher der Wert umso größer der Einfluss der Raumtemperatur auf die Vorlauftemperatur des Heiz- kreises (Heizkennlinie).

  • Seite 78: "Raumeinflussfaktor Heizkreis 4" Einstellung

    Systemkonfiguration (Parameter) Heizkreis 1, Heizkreis 2, Heizkreis 3,… (Fortsetzung) 936.7 „Raumeinflussfaktor Heizkreis 4“ Einstellung Erläuterungen Je höher der Wert umso größer der Einfluss der Raumtemperatur auf die Vorlauftemperatur des Heiz- kreises (Heizkennlinie). Für den Heizkreis muss Betriebsweise mit Raumtemperatur-Aufschaltung (Pa- rameter 936.6) eingestellt sein.
  • Seite 79 Systemkonfiguration (Parameter) Heizkreis 1, Heizkreis 2, Heizkreis 3,… (Fortsetzung) 1193.1 „Maximalbegrenzung Vorlauftemperatur Heizkreis 2“ Einstellung Erläuterungen Maximalbegrenzung der Vorlauftemperatur des Heiz- kreises 74 °C Max. Vorlauftemperatur 74 °C 10 bis 100 Einstellbereich begrenzt durch Parameter, abhängig von Gerätevariante 1194.0 „Minimalbegrenzung Vorlauftemperatur Heizkreis 3“ Einstellung Erläuterungen Minimalbegrenzung der Vorlauftemperatur des Heiz-...

  • Seite 80: Energiesparfunktionen (Einstellung Nur Über Software-Tool)

    Systemkonfiguration (Parameter) Heizkreis 1, Heizkreis 2, Heizkreis 3,… (Fortsetzung) 1396.1 „Heizgrenze: Sparfunktion Außentemperatur Heizkreis 2“ Einstellung Erläuterungen Heizkreispumpenlogik-Funktion (Sommersparschal- tung): Heizkreispumpe schaltet aus, falls Außentemperatur 1 K größer als der eingestellte Wert. Heizkreispumpe schaltet wieder ein, falls Außentem- peratur 1 K kleiner als der eingestellte Wert. 25 °C Heizgrenze bei Außentemperatur 25 °C 10 bis 35...
  • Seite 81 Systemkonfiguration (Parameter) Heizkreis 1, Heizkreis 2, Heizkreis 3,… (Fortsetzung) 2426.3 „Raumtemperaturgeführte Heizkreispumpenlogik für Heizkreis 1“(nur bei Regelung für witterungs- geführten Betrieb mit Raumtemperatur-Aufschaltung). Einstellung Erläuterungen Funktion nur aktivieren für den Heizkreis Einstellbe- Falls die Ist-Raumtemperatur über dem Schwellwert mit Mischer oder falls nur ein direkter Heiz- reich -2 bis (eingestellte Raumtemperatur-Sollwert plus Offset in kreis in der Anlage vorhanden ist.

  • Seite 82: Frostschutzkonfiguration (Einstellung Nur Über Software-Tool)

    Systemkonfiguration (Parameter) Heizkreis 1, Heizkreis 2, Heizkreis 3,… (Fortsetzung) 2429.1 „Außentemperaturgeführte Heizkreispumpenlogik für Heizkreis 4“ (nur bei Regelung für witte- rungsgeführten Betrieb). Einstellung Erläuterungen Einstellbe- Falls die Außentemperatur über dem Schwellwert reich -9 bis (eingestellte Raumtemperatur-Sollwert plus Offset in +5°C K) steigt, wird die Heizkreispumpe ausgeschaltet.

  • Seite 83: Teilnehmernummern Der Angeschlossenen Erweiterungen

    Systemkonfiguration (Parameter) Heizkreis 1, Heizkreis 2, Heizkreis 3,… (Fortsetzung) 2858.1 „Zusätzliche (passive) Frostschutzkonfiguration Heizkreis 4“ Einstellung Erläuterungen = 1 °C Einstellbereich - 9 °C bis + 3 °C Wird der eingestellte Außentemperaturgrenzwert un- terschritten, schaltet sich die entsprechende Heiz- kreispumpe ein (Gilt nur bei witterungsgeführtem Be- trieb).
  • Seite 84 Systemkonfiguration (Parameter) Teilnehmernummern der angeschlossenen… (Fortsetzung) Funktion Elektronikmodul Erweiterung Einstellung Drehschalter S1 Heizkreis 3 mit Mischer ADIO EM-M1/EM-MX Heizkreis 4 mit Mischer ADIO EM-M1/EM-MX Heizkreis 1 ohne Mischer (Umwälzpumpe hin- ADIO EM-P1 ter hydr. Weiche) Funktionserweiterungen (z. B.): EM-EA1 Störmeldeeingang ■...

  • Seite 85: Diagnose Und Serviceab

    Diagnose und Serviceabfragen Service-Menü Service-Menü aufrufen Auf folgende Schaltflächen tippen: Hinweis Durch Tippen auf „ “ zurück zum „Service Haupt- und OK gleichzeitig ca. 4 s lang und loslassen. menü“ 2. Gewünschten Menübereich wählen, z. B. „Mit Software-Tool verbinden“. Hinweis Je nach Ausstattung der Anlage sind nicht alle Menübereiche wählbar.

  • Seite 86: Ausgänge Prüfen (Aktorentest)

    Diagnose und Serviceabfragen Diagnose (Fortsetzung) Betriebsdaten aufrufen 3. OK Auf folgende Schaltflächen tippen: 4. Mit gewünschte Gruppe wählen. und OK gleichzeitig ca. 4 s lang und loslassen. 5. OK 2. Mit „Diagnose“ wählen. 6. Mit gewünschte Information wählen. Ausgänge prüfen (Aktorentest) Hinweis 06.
  • Seite 87 Diagnose und Serviceabfragen Ausgänge prüfen (Aktorentest) (Fortsetzung) Displayanzeige Erklärung Pumpe Heizkreis 4 Sollwert Drehzahl Heizkreispumpe Heizkreis 4 mit Mischer in % Drehzahl Mischer Heizkreis 2 Ausgang „Mischer auf“ aktiv (Erweiterungssatz Mischer) Stopp Aktuelle Stellung wird gehalten Ausgang „Mischer zu“ aktiv Mischer Heizkreis 3 Ausgang „Mischer auf“...

  • Seite 88: Störungsbehebung

    Störungsbehebung Störungsanzeige an der Bedieneinheit Bei einer Störung erscheint im Display „Brennerstö- Falls „Verbindungsfehler“ im Display erscheint: rung“ oder „Aktive Meldung“. Verbindungsleitung und Stecker zwischen Zentral- Elektronikmodul HMU und Bedieneinheit HMI prüfen. Hinweis Falls eine Sammelstörmeldeeinrichtung angeschlos- sen ist, wird diese eingeschaltet. Störungsmeldungen aufrufen Auf folgende Schaltflächen tippen: 5.

  • Seite 89: Störungsmeldungen Aus Störungsspeicher Auslesen (Meldungshistorie)

    Störungsbehebung Störungsanzeige an der Bedieneinheit (Fortsetzung) Angezeigt werden: ■ Datum und Uhrzeit vom Auftreten der Störung ■ Störungscode ■ Beschreibung der Störung ■ Teilnehmernummer der Komponente an der die Stö- rung aufgetreten ist: Komponenten PlusBus-Teilnehmer Erweiterung EM-S1 (Elektronikmodul ADIO) 1 bis 15 Erweiterungen EM-M1, EM-MX, EM-P1 (Elektronikmodul ADIO) 17 bis 31 Erweiterung EM-EA1 (Elektronikmodul...

  • Seite 90: Übersicht Der Elektronikmodule

    Störungsbehebung Störungsanzeige an der Bedieneinheit (Fortsetzung) 3. OK 5. OK 4. Mit „Meldungsliste löschen“ wählen. 6. OK, um den Hinweis zu bestätigen. Übersicht der Elektronikmodule Abb. 54 Bedieneinheit HMI Feuerungsautomat BCU Zentral-Elektronikmodul HMU...

  • Seite 91: Störungsmeldungen

    Störungsbehebung Störungsmeldungen Hinweis Diagnose und Störungsbehebung: Siehe Kapitel „Instandsetzung“. Störungsmeldungen abhängig von Geräteausstattung Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display Volumenstrom wird nicht Unterbrechung oder Kurz- Stecker 33/X6 und Leitung zwi- überwacht. Anlage läuft mit schluss Volumenstrom- schen Feuerungsautomat BCU Ersatzwert im normalen Be- sensor.
  • Seite 92 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F.14 Regelt nach 0 °C Außentem- Kurzschluss Außentempe- Außentemperatursensor und Ver- peratur. ratursensor. bindung zum Sensor (außenliegen- der Stecker und Kontakte 1 und 2) prüfen. Ggf. defekte Bauteile aus- tauschen.
  • Seite 93 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F.59 Brenner blockiert. Unterspannung Stromver- Netzspannung prüfen. Interne Umwälzpumpe aus. sorgung Falls Spannung in Ordnung und Keine Raumbeheizung, keine der Fehler wiederholt auftritt, Trinkwassererwärmung. Gebläseeinheit austauschen. F.62 Brenner auf Störung. Sicherheitstemperaturbe- Füllstand der Heizungsanlage ■...
  • Seite 94 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F.65 Brenner auf Störung. Flammensignal ist bei Gasversorgung (Gasdruck und ■ Brennerstart nicht vorhan- Gasströmungswächter) prüfen. den oder zu gering. Gaskombiregler prüfen. ■ Anlage auf Kondenswasserstau ■ prüfen. Kondenswasserablauf prüfen.
  • Seite 95 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F.69 Regelbetrieb Ionisationsstrom nicht im Ionisationselektrode prüfen: Fehler wird in Fehlerhistorie gültigen Bereich. Prüfen, ob Dämmblock an Elek- ■ eingetragen. trodenkeramik anliegt. Gaskombiregler prüfen: Ca. ■ 4 min lang im Aktorentest „Mini- male Heizleistung“...
  • Seite 96 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F.80 Regelbetrieb Kurzschluss analoger Sensor prüfen/austauschen. Sensoreingang 2 am ADIO. F.87 Brenner auf Störung. Wasserdruck zu hoch. KFE-Hähne öffnen. Funktion Ausdehnungsgefäß prü- fen. Wassermenge im System korrigie- ren. Wasserdrucksensor austauschen. Sicherheitsbaugruppe austau- schen.
  • Seite 97 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F.104 Abhängig von Konfigurierung Externer Störmeldeein- Aufgeschaltetes externes Gerät Erweiterung EM-EA1 (Elek- gang aktiv. prüfen. tronikmodul DIO). Ist „Anlage sperren“ konfigu- riert, wird/bleibt der Brenner ausgeschaltet. Ist „Störmeldeausgang“ konfi- guriert, wird der Störmelde- ausgang eingeschaltet.
  • Seite 98 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F.183 Keine Trinkwassererwär- Unterbrechung Auslauf- Auslauftemperatursensor (Ste- mung. temperatursensor (falls cker X1, Adern 13 und 14) prüfen. vorhanden). F.184 Brenner auf Störung. Kurzschluss Vorlauftem- Vorlauftemperatursensor/Sicher- peratursensor/Sicherheits- heitstemperaturbegrenzer prüfen. temperaturbegrenzer. Leitung zum Sensor prüfen.
  • Seite 99 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F.346 Brenner auf Störung. Kalibrierungsfehler Ionisa- Gasanschlussdruck prüfen. ■ tionsstrom. Eingangsseitiges Sieb am Gas- ■ kombiregler auf Verschmutzung prüfen. Ionisationselektrode auf Ver- ■ schmutzung prüfen. Abgassystem prüfen. Ggf. ■ Abgasrezirkulation beseitigen.
  • Seite 100 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F.355 Brenner auf Störung. Kondenswasserstau oder Bei Kondenswasserstau: Dämm- Analogsignal Referenz- blöcke, Elektroden und Flammkör- prüfung: Flammensignal per austauschen. ist bei Brennerstart bereits vorhanden. Hinweis Funktion Zündtrafo. Gebläseeinheit vor Öffnen des Brenners abbauen.
  • Seite 101 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F.361 Brenner auf Störung. Flammensignal ist bei Ionisationselektrode und Verbin- Brennerstart nicht vorhan- dungsleitung prüfen. Steckverbin- den oder zu gering. dungen auf Wackelkontakte prü- fen. Hinweis Ablagerungen auf den Elektroden weisen auf Fremdstoffe aus der Verbrennungsluft hin.
  • Seite 102 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F.372 Brenner auf Störung. Wiederholter Flammen- Ionisationselektrode und Verbin- ■ verlust während der Kalib- dungsleitung prüfen. rierung. Steckverbindungen auf Wackel- ■ kontakte prüfen. Abgassystem prüfen. Ggf. ■ Abgasrezirkulation beseitigen. Anlage auf Kondenswasserstau ■...
  • Seite 103 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F.378 Brenner auf Störung. Flammenverlust in der Gasversorgung (Gasdruck und ■ Stabilisierungs- oder Gasströmungswächter) prüfen. Betriebsphase. Abgasrezirkulation prüfen. ■ Verschmutzung von Ionisations- ■ elektrode und Flammkörper prü- fen. Gerät entriegeln. F.379 Brenner auf Störung.
  • Seite 104 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F.387 Brenner auf Störung. Masseschluss Ionisations- Ionisationselektrode und Verbin- strom. Feuerungsauto- dungsleitung prüfen. Falls Fehler mat BCU defekt. weiterhin besteht, Feuerungsauto- mat BCU austauschen. Gerät entriegeln. F.388 Brenner auf Störung. Feuerungsautomat BCU Feuerungsautomat BCU austau- defekt.
  • Seite 105 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F.416 Brenner blockiert. Abgastemperatursensor Abgastemperatursensor korrekt nicht richtig positioniert. einbauen: Siehe „Instandsetzung“. Nach Fehlerbehebung Netzreset durchführen. F.417, F.418 Brenner auf Störung. Feuerungsautomat BCU Feuerungsautomat BCU austau- defekt. schen. Gerät entriegeln. F.425 Anlage im Regelbetrieb, Bi- Zeitsynchronisierung fehl-...
  • Seite 106 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F.458 Brenner auf Störung. Fehlerhafte Entriegelungs- Verbindungen zwischen Zentral- sequenz. Elektronikmodul HMU und Bedien- einheit HMI prüfen. Gerät entriegeln. F.463 Brenner auf Störung. Unsaubere Verbrennungs- Abgassystem auf Verschmutzung luft, Abgasrezirkulation. und Abgasrezirkulation prüfen.
  • Seite 107 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F.464 Brenner auf Störung. Ionisationsstrom während Ionisationselektrode und Verbin- ■ der Kalibrierung zu nied- dungsleitung prüfen. Steckver- rig. Differenz zum Vorgän- bindungen auf Wackelkontakte gerwert nicht plausibel. prüfen. Prüfen, ob hohe Staubbelastung ■...
  • Seite 108 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F.468 Brenner auf Störung. Ionisationsstrom während Abstand der Ionisationselektrode der Kalibrierung zu hoch. zum Flammkörper prüfen. Prüfen, ob hohe Staubbelastung in der Zuluft vorhanden (z. B. durch Bauarbeiten). Gerät entriegeln. Hinweis Ablagerungen auf den Elektroden weisen auf Fremdstoffe aus der...
  • Seite 109 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F.528 Brenner auf Störung. Falscher Parametersatz Feuerungsautomat BCU mit dem Feuerungsautomat BCU. korrekten Parametersatz über- schreiben (flashen). F.530 Solarfunktion eingeschränkt. Sensorwert nicht verfüg- Sensor(en) prüfen, oder fehlen- bar oder Unterbrechung de(n) Sensor(en) am Elektronikmo- eines oder mehrerer Sen- dul SDIO anschließen.
  • Seite 110 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F.547 Mischer fährt zu. Heizkreis- Kurzschluss Vorlauftem- Vorlauftemperatursensor Mischer 3 pumpe ist in Betrieb. peratursensor Heizkreis 3 prüfen. mit Mischer. Spannung am Sensoreingang am Elektronikmodul messen. Sollwert: 3,3 V bei abgeklemmtem Sensor F.548 Mischer fährt zu.
  • Seite 111 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F.581 Regelbetrieb ohne Raumein- Unterbrechung beim Externen Raumtemperatursensor fluss. Raumtemperatursensor in im Heizkreis oder Raumtempera- Heizkreis 3. tursensor bei Fernbedienung prü- fen. F.582 Regelbetrieb ohne Raumein- Kurzschluss beim Raum- Externen Raumtemperatursensor fluss.
  • Seite 112 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F.682 Brenner auf Störung. Luftmassenstromsensor Luftmassenstromsensor prüfen. nicht vorhanden. F.683 Brenner auf Störung. Luftmassenstromsensor Luftmassenstromsensor prüfen. defekt. F.684 Brenner auf Störung. Rückströmsicherung de- Rückströmsicherung prüfen. fekt. F.688 Elektronikmodul MZIO im Kommunikationsfehler Einstellung im Inbetriebnahme-As- Notbetrieb.
  • Seite 113 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F.980 Keine Warmwasserbereitung. Mindestanlagendruck vor Prüfen, ob der Speichervorlauf ■ dem Beginn der Trinkwas- und -rücklauf geöffnet sind. sererwärmung ist zu ge- Sicherstellen, dass alle geräte- ■ ring. Mögliche Ursachen: seitigen Schnellentlüfter perma- durch Absperrung oder nent geöffnet sind.

  • Seite 114: Weitere Meldungen

    Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme im Display F.981 Keine Warmwasserbereitung. Mindestanlagendruck Entlüftungsprogramm des Heiz- ■ während der Trinkwasser- kreises erneut starten (Auswahl erwärmung ist zu gering. über Servicemenu). Mögliche Ursachen: Hinweis durch Absperrung oder Schnellentlüfter im Kesselkreis ■...

  • Seite 115: Warnungsmeldungen

    Störungsbehebung Weitere Meldungen (Fortsetzung) Meldung im Display Bedeutung S.75 Trinkwasserzirkulationspumpe aktiv S.94 Keine Anforderung externe Aufschaltung Heizkreis 1 S.95 Keine Anforderung externe Aufschaltung Heizkreis 2 S.96 Keine Anforderung externe Aufschaltung Heizkreis 3 S.154 Aufgrund zu geringer Wärmeabnahme im Heizsystem, kein Brennerbetrieb erforder- lich Warnungsmeldungen Meldungen im Dis-...

  • Seite 116: Instandsetzung

    Störungsbehebung Instandsetzung Achtung Bei Montage oder Demontage des Heizkessels oder folgender Komponenten tritt Restwasser aus: ■ Wasserführende Leitungen Wärmetauscher ■ Umwälzpumpen ■ Plattenwärmetauscher ■ ■ Bauteile die im Heiz- oder Trinkwasserkreis- lauf montiert sind. Eindringendes Wasser kann Schäden an ande- ren Bauteilen verursachen.

  • Seite 117: Heizkessel Heizwasserseitig Entleeren

    Störungsbehebung Instandsetzung (Fortsetzung) Heizkessel heizwasserseitig entleeren Abb. 55 1. Heizwasserseitige Absperrventile schließen. 3. 3-Wege-Ventil über Aktorentest in Mittelstellung fahren. 2. Schlauch an Entlüftungshahn aufstecken und in geeignetes Gefäß oder Abwasseranschluss füh- 4. Entlüftungshahn öffnen und Heizkessel so weit, ren. wie erforderlich entleeren. Status/Prüfung/Diagnose interne Umwälzpumpe Die interne Umwälzpumpe ist mit 2 Status-LED ausge- stattet.
  • Seite 118 Störungsbehebung Instandsetzung (Fortsetzung) ■ konstant grün: Keine Kommunikation (Pumpe läuft ohne externe Ansteuerung durch die Kesselregelung). ■ blinkt grün: Pumpe läuft mit externer Ansteuerung (PWM-Signal) durch die Kesselregelung ■ konstant rot: Pumpenausfall Hinweis Die Pumpe wird mit einem PWM-Signal angesteuert. Eine Unterbrechung der Datenleitung führt zu keiner Störungsmeldung.

  • Seite 119: Temperatursensoren Prüfen

    Störungsbehebung Instandsetzung (Fortsetzung) Temperatursensoren prüfen 6 5 4 3 2 1 6 5 4 3 2 1 6 5 4 3 2 1 Abb. 57 Vorlauftemperatursensor Wärmeerzeugerkreis 3. Widerstand der Sensoren messen. Lage des Füh- (Doppelsensor) rungsstegs beachten. ■ Sensor 1: Anschlüsse 1 und 3 1.
  • Seite 120 Störungsbehebung Instandsetzung (Fortsetzung) Speichertemperatursensor/Auslauftemperatursen- Abgastemperatursensor 1. Leitung und Stecker des Abgastemperatursensors 1. Leitung und Stecker des Speichertemperatursen- prüfen. sors oder Auslauftemperatursensors prüfen. 2. Leitungen am Abgastemperatursensor abzie- 2. Adern von Stecker des Sensors abklemmen. hen. 3. Widerstand des Sensors messen. Widerstand mit 3.

  • Seite 121: Hinweis Zum Austausch Zentral-Elektronikmodul Hmu Und Feuerungsautomat Bcu

    Störungsbehebung Instandsetzung (Fortsetzung) Abgastemperatursensor Außentemperatursensor ■ ■ Vorlauftemperatursensor ■ Speichertemperatursensor ■ Auslauftemperatursensor ■ Temperatursensor hydraulische Weiche ■ -20 -10 0 10 20 Temperatur in °C Sensortyp: NTC 10 k Ω Temperatur in °C Sensortyp: NTC 10 k Ω Störung bei Erstinbetriebnahme (Störungsmeldung F.416) Die Regelung prüft bei Erstinbetriebnahme die kor- 4.

  • Seite 122: Hydraulikeinheit Und Rücklaufrohr Ausbauen

    Störungsbehebung Instandsetzung (Fortsetzung) Hydraulikeinheit und Rücklaufrohr ausbauen Falls Bauteile der Hydraulikeinheit ausgetauscht wer- den müssen. Abb. 58...

  • Seite 123: Rücklaufrohr Ausbauen

    Störungsbehebung Instandsetzung (Fortsetzung) Rücklaufrohr ausbauen: Abb. 59 Hinweis Nach Austausch des Rücklaufrohres, neuen Leitungs- binder verwenden. Netzanschlussleitung austauschen Bei Austausch der Netzanschlussleitung nur die als Ersatzteil lieferbare Netzanschlussleitung von Viessmann verwenden.

  • Seite 124: Sicherung Prüfen

    Störungsbehebung Instandsetzung (Fortsetzung) Sicherung prüfen Abb. 60 1. Netzschalter ausschalten. 5. Sicherung F1 prüfen (siehe Anschluss- und Ver- drahtungsschema). 2. Je nach Anordnung: Bedieneinheit mit Konsole in Wartungsposition bringen. Gefahr Falsche oder nicht ordnungsgemäß einge- 3. Zentral-Elektronikmodul HMU abklappen. baute Sicherungen können zu erhöhter Brandgefahr führen.

  • Seite 125: Funktionsbeschreibung

    Funktionsbeschreibung Regelungsfunktionen Heizbetrieb Witterungsgeführter Betrieb: Anschluss Heizkreispumpe für Heizkreis ohne ■ Die Räume werden nach den Einstellungen für die Mischer Raumtemperatur und das Zeitprogramm beheizt. Durch die Regelung wird für den Wärmeerzeuger ein Nur bei Anlagen mit mehreren Heizkreisen. Vorlauftemperatur-Sollwert ermittelt in Abhängigkeit Falls ein Heizkreis ohne Mischer hinter der hydrauli- von der Außentemperatur, der Raumtemperatur und schen Weiche angeschlossen ist, wird die Umwälz-...
  • Seite 126 Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Hinweis Falls in der Heizungsanlage Heizkreise mit Mischer vorhanden sind: Die Vorlauftemperatur des Wärmeer- zeugers ist um eine Differenztemperatur höher als die Vorlauftemperatur für die Heizkreise mit Mischer. Diffe- renztemperatur im Auslieferungszustand eingestellt auf 8 K. Die Differenztemperatur ist über folgende Parameter einstellbar: ■...

  • Seite 127: Estrichtrocknung

    Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Reduzierte Raumtemperatur Erhöhung der Vorlauftemperatur der Heizkreise bei Betrieb mit Raumtemperatur-Aufschaltung Je höher der Wert umso größer der Einfluss der Raumtemperatur auf die Vorlauftemperatur des Heiz- kreises. Parameter Raumeinflussfaktor Heizkreis Parameter 1 (ohne Mischer) 933.7 (Nur einstellen falls nur ein Heizkreis vorhan- den) 2 (mit Mischer)
  • Seite 128 Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Bei aktivierter Estrichtrocknung werden die Heizkreis- Verschiedene Temperaturprofile sind über Parameter pumpen aller Heizkreise eingeschaltet und die Vorlauf- 897.0 einstellbar. temperatur auf dem eingestellten Profil gehalten. Nach Beendigung (30 Tage) werden die Heizkreise mit Hinweis Mischer automatisch mit den eingestellten Parametern Temperaturprofil 6 endet nach 21 Tagen.

  • Seite 129: Anhebung Der Reduzierten Raumtemperatur

    Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Temperaturprofil D Tage Abb. 68 Temperaturprofil E Tage Abb. 69 Temperaturprofil F Tage Abb. 70 Endet nach 21 Tagen. Anhebung der reduzierten Raumtemperatur Beim Betrieb mit reduzierter Raumtemperatur kann der Die Grenzwerte der Außentemperatur für Beginn und reduzierte Raumtemperatur-Sollwert in Abhängigkeit Ende der Temperaturanhebung sind in den Parame- von der Außentemperatur automatisch angehoben...
  • Seite 130 Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Beispiel mit den Einstellungen im Auslieferungszustand Außentemperatur in °C Abb. 71 Heizkennlinie für Betrieb mit normaler Raumtem- peratur oder Komfort Raumtemperatur Heizkennlinie für Betrieb mit reduzierter Raumtem- peratur Verkürzung der Aufheizzeit Der Wert und die Zeitdauer für die zusätzliche Erhö- hung des Vorlauftemperatur-Sollwerts werden in den Beim Übergang vom Betrieb mit reduzierter Raumtem- Parametern 424.3 und 424.4 eingestellt.

  • Seite 131: Trinkwassererwärmung

    Funktionsbeschreibung Regelungsfunktionen (Fortsetzung) Beispiel Uhrzeit Abb. 72 Beginn des Betriebs mit normaler Raumtemperatur Vorlauftemperatur-Sollwert entsprechend Parame- oder Komfort Raumtemperatur ter 424.3 Vorlauftemperatur-Sollwert entsprechend einge- Zeitdauer des Betriebs mit erhöhtem Vorlauftem- stellter Heizkennlinie peratur-Sollwert entsprechend Parameter 424.4: 60 min Trinkwassererwärmung Falls die Speichertemperatur 2,5 K unter dem Spei- Der Kesselwassertemperatur-Sollwert liegt im Auslie- chertemperatur-Sollwert liegt, werden Brenner, ferungszustand 20 K über dem Speichertemperatur-...
  • Seite 132 Funktionsbeschreibung Externe Heizkreisaufschaltung (falls vorhanden) (Fortsetzung) Funktionsweise: ■ – Ist die externe Anforderung aktiv (Stecker 96 oder digitaler Eingang am Elektronikmodul DIO geschlossen), wird der Heizkreis mit Wärme ver- sorgt. Ist die externe Anforderung inaktiv (Kontakt offen), – wird die Wärmeversorgung des Heizkreises been- det (unabhängig vom aktuellen Raumtemperatur- Sollwert oder der Schaltzeit).

  • Seite 133: Anschluss- Und Verdrah

    Anschluss- und Verdrahtungsschema Zentral-Elektronikmodul HMU Abb. 73 A1 Zentral-Elektronikmodul HMU Außentemperatursensor A2 Bedieneinheit HMI mit Kommunikationsmodul Speichertemperatursensor (TCU 200) Netzanschluss fÖ A3 Schaltnetzteil PlusBus X... Elektrische Schnittstellen CAN-BUS...
  • Seite 134 Anschluss- und Verdrahtungsschema Zentral-Elektronikmodul HMU (Fortsetzung) Eingang 230 V potenzialfrei, Ausgang 230 V. P2 Ausgang für: Anschluss potenzialfreier Schaltkontakt siehe ■ Trinkwasserzirkulationspumpe Seite 25. Zum Feuerungsautomaten BCU Ausgang Netzspannung Zum Feuerungsautomaten BCU P1 Umwälzpumpe für Heizkreis ohne Mischer...

  • Seite 135: Feuerungsautomat Bcu

    Anschluss- und Verdrahtungsschema Feuerungsautomat BCU Abb. 74 PWM Steuersignal Netzanschluss fÖ X... Elektrische Schnittstellen Zündeinheit § A/B Vorlauftemperatursensor 1 und 2 Gebläsemotor a-Ö Ionisationselektrode A Ansteuerung Gebläsemotor a-Ö Abgastemperatursensor Wasserdrucksensor Interne Umwälzpumpe (Primärpumpe) sÖ Feuerungsautomat BCU dÖ 3-Wege-Umschaltventil Zentral-Elektronikmodul HMU (Stecker Gasmagnetventil Zentral-Elektronikmodul HMU (Stecker X4)

  • Seite 136: Protokolle

    Protokolle Protokolle Einstell- und Messwerte Sollwert Erstinbetrieb- Wartung/Service Wartung/Service nahme Datum Unterschrift Ruhedruck mbar 57,5 ≤ 5,75 ≤ Anschlussdruck (Fließ- druck) bei Erdgas ..mbar Siehe Tabel- „Anschluss- bei Flüssiggas ..mbar druck“ (Erst- inbetriebnah- me ...) Gasart eintragen Kohlendioxidgehalt CO Bei Erdgas Bei unterer Wärmeleistung Vol.-%...

  • Seite 137: Technische Angaben Technische Daten

    Technische Angaben Technische Daten Verwendung Einzelbelegung Gas-Heizkessel, Bauart B und C, Kategorie 2N3P B2SF Nenn-Wärmeleistungsbereich (Angaben nach EN 15502) = 50/30 °C Erdgas 2,5 bis 11,0 2,5 bis 19,0 2,5 bis 25,0 2,5 bis 32,0 Flüssiggas 2,5 bis 11,0 2,5 bis 19,0 2,5 bis 25,0 2,5 bis 32,0 = 80/60 °C...
  • Seite 138 Technische Angaben Technische Daten (Fortsetzung) Verwendung Einzelbelegung Gas-Heizkessel, Bauart B und C, Kategorie 2N3P B2SF Nenn-Wärmeleistungsbereich (Angaben nach EN 15502) = 50/30 °C Erdgas 2,5 bis 11,0 2,5 bis 19,0 2,5 bis 25,0 2,5 bis 32,0 Flüssiggas 2,5 bis 11,0 2,5 bis 19,0 2,5 bis 25,0 2,5 bis 32,0...
  • Seite 139 Technische Angaben Technische Daten (Fortsetzung) Verwendung Einzelbelegung Gas-Heizkessel, Bauart B und C, Kategorie 2N3P B2SF Nenn-Wärmeleistungsbereich (Angaben nach EN 15502) = 50/30 °C Erdgas 2,5 bis 11,0 2,5 bis 19,0 2,5 bis 25,0 2,5 bis 32,0 Flüssiggas 2,5 bis 11,0 2,5 bis 19,0 2,5 bis 25,0 2,5 bis 32,0...
  • Seite 140 Technische Angaben Technische Daten (Fortsetzung) Verwendung Einzelbelegung Gas-Heizkessel, Bauart B und C, Kategorie 2N3P B2SF Nenn-Wärmeleistungsbereich (Angaben nach EN 15502) = 50/30 °C Erdgas 2,5 bis 11,0 2,5 bis 19,0 2,5 bis 25,0 2,5 bis 32,0 Flüssiggas 2,5 bis 11,0 2,5 bis 19,0 2,5 bis 25,0 2,5 bis 32,0...
  • Seite 141 Technische Angaben Technische Daten (Fortsetzung) Hinweis Bei Geräten für den Einsatz in Mehrfachbelegung (vertikal) und Kaskade (horizontal) gelten die Technischen Daten der Tabelle „oben“ mit Ausnahme der folgenden Daten, siehe Tabelle „Geräte für Mehrfachbelegung“ Seite 141 Verwendung Mehrfachbelegung Gas-Heizkessel, Bauart B und C, Kategorie 2N3P B2SF Nenn-Wärmeleistungsbereich (Angaben nach...

  • Seite 142: Elektronische Verbrennungsregelung

    Technische Angaben Technische Daten (Fortsetzung) Gaskategorien Lieferländer Gaskategorien AM, AZ, BY, KG, KZ, MD, RU, UA, UZ AE, AM, AZ, BA, BG, BY, CZ, DK, EE, ES, FI, GB, GR, 2N3P 2H3P HR, HU, IE, IS, IT, KG, KZ, LI, LT, LV, LU, MD, ME, MT, NO, PT, RO, RS, RU, SE, SI, SK, TR, UA, UZ DE, FR 2N3P...

  • Seite 143: Entsorgung

    Entsorgung Endgültige Außerbetriebnahme und Entsorgung Viessmann Produkte sind recyclingfähig. Komponen- Wir empfehlen, das von Viessmann organisierte Ent- ten und Betriebsstoffe der Anlage gehören nicht in den sorgungssystem zu nutzen. Betriebsstoffe (z. B. Wär- Hausmüll. meträgermedien) können über die kommunale Sam- Zur Außerbetriebnahme die Anlage spannungsfrei...

  • Seite 144: Einzelteilbestellung

    Einzelteilbestellung Einzelteilbestellung von Zubehören Die den Zubehören beiliegenden Aufkleber mit Bestell- Nr. hier einkleben. Bei der Bestellung von Einzelteilen die jeweilige Bestell-Nr. angeben.

  • Seite 145: Bescheinigungen

    SE, D-35108 Allendorf, dass der Funkanlagentyp des www.viessmann.ch/eu-conformity-fr bezeichneten Produktes der Richtlinie 2014/53/EU ent- spricht. Herstellerbescheinigung gemäß 1. BlmSchV Wir, die Viessmann Climate Solutions SE, D-35108 Allendorf, bestätigen, dass das Produkt Vitodens 222-F die nach 1. BImSchV 6 geforderten NO -Grenzwerte einhält. §...

  • Seite 146: Stichwortverzeichnis
