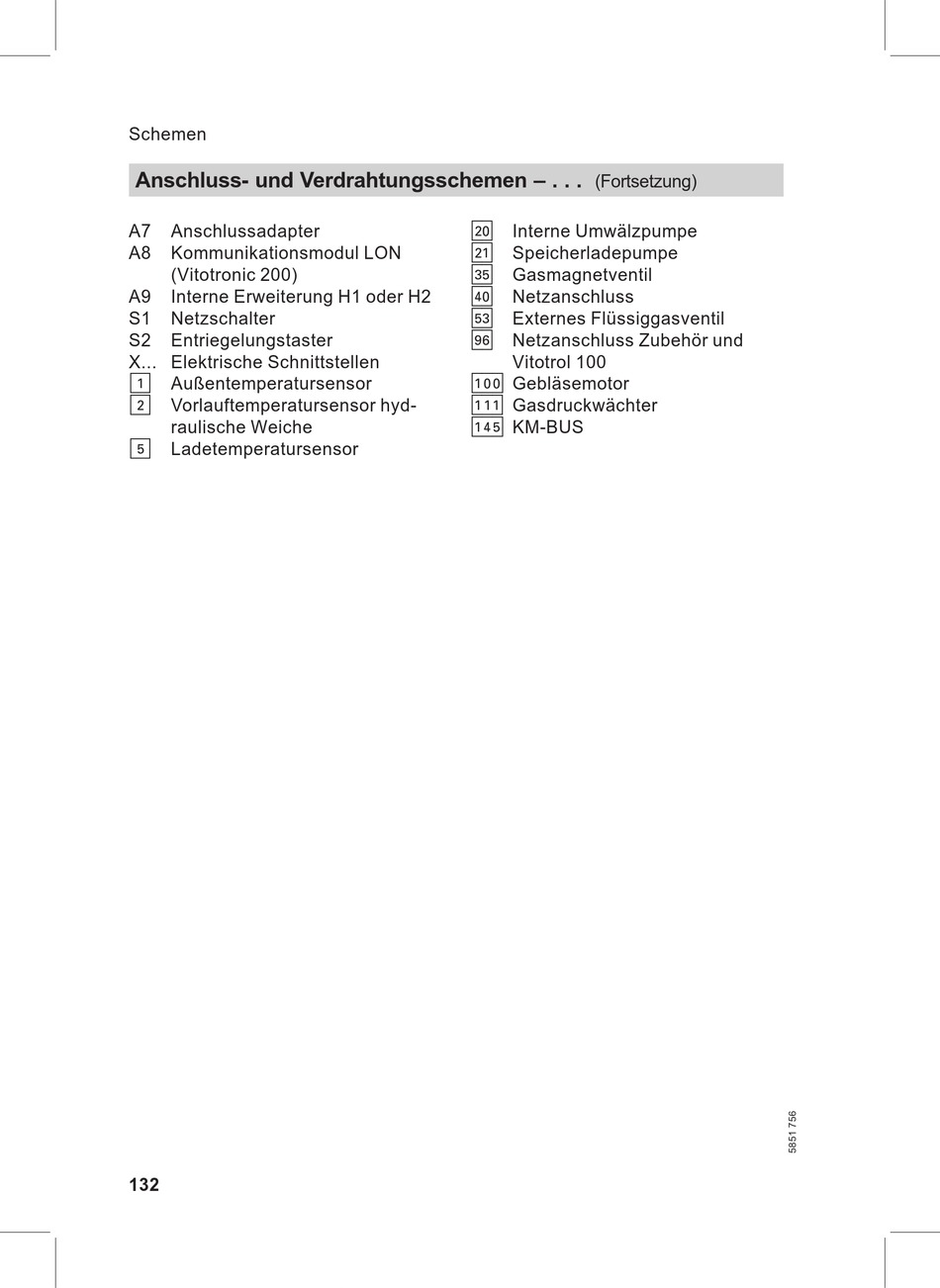

Schemen
Anschluss- und Verdrahtungsschemen
A7
Anschlussadapter
A8
Kommunikationsmodul LON
(Vitotronic 200)
A9
Interne Erweiterung H1 oder H2
S1
Netzschalter
S2
Entriegelungstaster
X... Elektrische Schnittstellen
!
Außentemperatursensor
?
Vorlauftemperatursensor hyd-
raulische Weiche
%
Ladetemperatursensor
132
. . .
(Fortsetzung)
sÖ
Interne Umwälzpumpe
sA
Speicherladepumpe
dG
Gasmagnetventil
fÖ
Netzanschluss
gD
Externes Flüssiggasventil
lH
Netzanschluss Zubehör und
Vitotrol 100
a-Ö Gebläsemotor
aYA Gasdruckwächter
aVG KM-BUS
