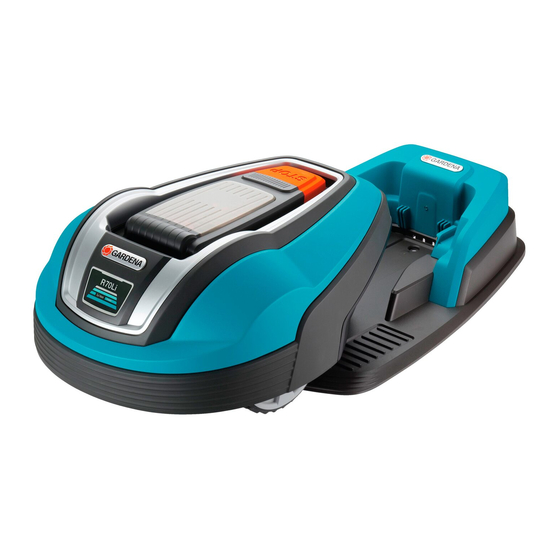

- Seite 1 BEDIENUNG SANLEITUNG BEDIENUNG SANLEITUNG G ARDE NA MÄHR O BO TE R G ARDE NA MÄHR O BO TE R R38Li, R40Li, R45Li, R50Li, R70Li, R80Li...
-
Seite 3: Inhaltsverzeichnis
INHALT 1. Einführung und Sicherheit ..........1.1 Einleitung ................... 1.2 Symbole auf dem Produkt ............ 1.3 Symbole in der Bedienungsanleitung ......1.4 Sicherheitshinweise .............. 2. Vorstellung ................2.1 Was ist was? ................. 2.2 Verpackungsinhalt ..............2.3 Funktion ................... 2.4 Suchmethode ................. - Seite 4 Produktregistrierungsschlüssel: Der Produktregistrierungsschlüssel ist ein wichtiges Dokument und muss an einem sicheren Ort aufbewahrt werden. Der Schlüssel ist bspw. für die Registrierung des Produkts auf der GARDENA-Website oder für das Entriegeln des Mähers bei Verlust des PIN-Codes notwendig. Bei einem Diebstahl des Mähers sollten Sie GARDENA umgehend informieren. Setzen Sie sich mit dem GARDENA-Kundenservice in Verbindung und geben Sie die Seriennummer des Mähers sowie den...
-
Seite 5: Einführung Und Sicherheit
1. EINFÜHRUNG UND SICHERHEIT 1. Einführung und Sicherheit 1.1 Einleitung Herzlichen Glückwunsch! Sie haben ein Produkt aller- höchster Qualität erworben. Um mit Ihrem GARDENA Mähroboter optimale Ergebnisse zu erzielen, ist es wichtig, dass Sie das Funktionsprinzip kennen lernen. Deshalb enthält diese Bedienungsanleitung wichtige Informationen über den Mähroboter, seine Installation... -
Seite 6: Symbole Auf Dem Produkt
1. EINFÜHRUNG UND SICHERHEIT 1.2 Symbole auf dem Produkt Die folgenden Symbole befinden sich auf dem Mähroboter. Lesen Sie die entsprechenden Anweisungen sorgfältig durch. • Lesen Sie die Bedienungsanleitung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie Ihren Mähroboter installieren und benutzen. -
Seite 7: Symbole In Der Bedienungsanleitung
1. EINFÜHRUNG UND SICHERHEIT • Das Niederspannungskabel darf weder gekürzt, verlängert noch gespleißt werden. • Benutzen Sie keinen Trimmer in der Nähe des Niederspannungskabels.ungskablesGehen Sie beim Trimmen von Kanten, an denen die Kabel verlegt sind, vorsichtig um. 3012-1351 1.3 Symbole in der Bedienungsanleitung Diese Symbole finden Sie in der Bedienungsanleitung. -
Seite 8: Sicherheitshinweise
1. EINFÜHRUNG UND SICHERHEIT 1.4 Sicherheitshinweise Gebrauch • Der Mähroboter ist zum Mähen von ebenen Rasenflächen bestimmt. Er darf nur mit dem durch den Hersteller empfohlenen Zubehör verwendet werden. Andere Verwendungsarten sind nicht zulässig. Die Anweisungen des Herstellers hinsichtlich Betrieb, Wartung und Reparatur sind genau einzuhalten. - Seite 9 1. EINFÜHRUNG UND SICHERHEIT • Legen Sie nichts auf das Gehäuse des Mähroboters oder seine Ladestation. • Der Mähroboter darf nicht mit beschädigtem Messerteller oder Gehäuse betrieben werden. Darüber hinaus darf er auch nicht mit beschädigten Klingen, Schrauben oder Kabeln betrieben werden.
- Seite 10 1. EINFÜHRUNG UND SICHERHEIT Stellen Sie den Hauptschalter auf Position 0. Benutzen Sie beim Tragen des Mähroboters den Griff, der sich am Ende unter dem Mähroboter befindet. Halten Sie dabei den Mähroboter stets so, dass der Messerteller von Ihrem Körper entfernt ist.
-
Seite 11: Vorstellung
Führungskabel verwendet. • Das für die Installation mitgelieferte Schleifenkabel ist 200 m lang (150 m bei GARDENA R38Li, R40Li, R45Li & R50Li). Reicht dies nicht aus, kann mehr Kabel dazugekauft und mit einem Originalverbinder am vorhandenen Kabel angebracht werden. -
Seite 12: Was Ist Was
2. VORSTELLUNG 2.1 Was ist was? Die Nummern in der Abbildung stehen für Folgendes: Gehäuse 15. Display Abdeckung für Display, Tastatur und 16. Kabel zur Verwendung als Begrenzungs- Schnitthöhenverstellung und Suchkabel STOP-Taste/Sperrschalter zum Öffnen 17. Niederspannungskabel der Abdeckung 18. Anschlußklemmen für das Ladekontakte Begrenzungskabel/Suchkabel an die Ladestation LED für die Anzeige von Funktion und... -
Seite 13: Verpackungsinhalt
2. VORSTELLUNG 2.2 Verpackungsinhalt Ihre Gardena Mähroboter-Verpackung enthält die folgenden Komponenten. ® Gardena® R38Li, Gardena® R70Li, R40Li, R45Li, R50Li R80Li √ √ Mähroboter √ √ Ladestation √ √ Transformator Schleifenkabel 150 m 200 m √ √ Niederspannungskabel Haken 200 Stück 400 Stück... -
Seite 14: Funktion
2. VORSTELLUNG 2.3 Funktion Kapazität Der Mähroboter wird für Rasenflächen bis zu der im Abschnitt „Technische Daten“ aufgeführten maximalen Leistung empfohlen. Die Größe der Rasenfläche, die der Mähroboter bearbeiten kann, hängt hauptsächlich vom Zustand der Klingen sowie von Grasart, Wuchsgeschwindigkeit und Feuchtigkeit ab. - Seite 15 2. VORSTELLUNG Arbeitsmethode Der Mähroboter mäht den Rasen selbstständig. Die Mähphasen wechseln sich ständig mit Ladephasen ab. Der Mähroboter beginnt nach der Ladestation zu suchen, wenn die Batterieladung zu schwach wird. Der Mähroboter mäht nicht, wenn er nach der Ladestation sucht. Wenn der Mähroboter nach der Ladestation sucht, wird zunächst nach dem Suchkabel gesucht.
-
Seite 16: Suchmethode
2. VORSTELLUNG Das Bedienfeld befindet sich oben auf dem Mähroboter. Hier können Sie sämtliche Einstellungen für den Mähroboter vornehmen. Durch Drücken der STOP-Taste die Abdeckung des Bedienfelds öffnen. Wenn der Hauptschalter zum ersten Mal auf Position 1 gestellt wird, beginnt eine Startsequenz mit Start folgenden Elementen: Sprachwahl, Zeitformat, Datumsformat und ein vierstelliger PIN-Code sowie... -
Seite 17: Installation
3. INSTALLATION 3. Installation Dieses Kapitel beschreibt die Installation des Mähroboters von GARDENA. Bevor Sie mit der Installation beginnen, lesen Sie das vorherige Kapitel 2. Vorstellung auf Seite 11. Lesen Sie das gesamte Kapitel, bevor Sie mit der Installation beginnen. Denn die Qualität der Installation ist dafür entscheidend, wie gut Ihr Mähroboter dann... -
Seite 18: Installation Der Ladestation
Das mitgelieferte Niederspannungskabel ist 10 Meter lang. Als Zubehör ist ein 20 m langes Niederspannungskabel erhältlich. Der GARDENA Central Service informiert Sie gerne. • Die Ladestation muss auf waagerechtem Boden stehen. • Der Standort muss vor Spritzwasser, z. B. vom Rasensprenger, geschützt sein. - Seite 19 3. INSTALLATION Vor der Ladestation muss sich eine Freifläche von mindestens 3 Metern befinden. Die Ladestation sollte außerdem zentral im Arbeitsbereich positioniert sein, damit der Mähroboter alle Flächen im Arbeitsbereich leichter erreichen kann. Stellen Sie die Ladestation nicht in Ausbuchtungen des Arbeitsbereichs auf.
- Seite 20 3. INSTALLATION Bei der Installation in einem Arbeitsbereich mit einem größeren Abhang (z. B. einem Haus an einem Hügel) sollte die Ladestation am unteren Ende der Steigung aufgestellt werden. Dadurch wird es dem Mähroboter erleichtert, dem Suchkabel zur Ladestation zu folgen. Die Ladestation sollte nicht auf einer Insel aufgestellt werden, da dies das optimale Auslegen des Suchkabels erschwert.
- Seite 21 3. INSTALLATION Es ist möglich, das Niederspannungskabel quer durch den Arbeitsbereich zu verlegen. Das Niederspannungskabel muss im Rasen verankert oder eingegraben werden. Die Schnitthöhe muss so eingestellt sein, dass die Klingen an dem Messerteller das Niederspannungskabel niemals berühren. Stellen Sie sicher, dass das Niederspannungskabel am Boden verlegt und mit Haken fixiert wurde.
-
Seite 22: Installation Und Anschließen Der Ladestation
3. INSTALLATION Installation und Anschließen der Ladestation Platzierung der Ladestation an einem geeigneten Standort. Verbinden Sie das Niederspannungskabel mit der Ladestation. Verbinden Sie das Stromkabel des Transformators mit einer 100-240-V-Steckdose. Achten Sie beim Anschluss des Transformators an Steckdosen im Freibereich darauf, dass diese für den Betrieb im Freien zugelassen sind. -
Seite 23: Installation Des Begrenzungskabels
3. INSTALLATION 3.4 Installation des Begrenzungskabels Das Begrenzungskabel kann auf folgende Art und Weise installiert werden: Fixierung des Kabels am Boden mit Haken. Es empfiehlt sich, das Begrenzungskabel mit Haken zu befestigen, wenn Sie in den ersten Wochen des Betriebs Änderungen am Begrenzungskabel vornehmen möchten. Nach einigen Wochen wird das Gras das Kabel überwuchert haben, sodass es nicht mehr sichtbar ist. - Seite 24 3. INSTALLATION Arbeitsplatzbegrenzungen Wenn ein hohes Hindernis, wie zum Beispiel eine Wand oder ein Zaun, an den Arbeitsbereich grenzen, sollte das Begrenzungskabel in einem Abstand von 30 cm um das Hindernis verlegt werden. Dadurch wird verhindert, dass der Mähroboter mit dem Hindernis zusammenstößt, und der Verschleiß...
- Seite 25 Anlegen einer Nebenfläche. Beispiele hierfür sind Abhänge mit einer Neigung von 25 % oder Passagen, die enger als 60 cm (90 cm für den GARDENA R38Li, 40Li, R45Li, R50Li) sind. Verlegen Sie das Begrenzungskabel dann um die Nebenfläche, sodass es eine Insel außerhalb des Hauptbereichs bildet.
- Seite 26 3. INSTALLATION Passagen beim Mähen Lange und schmale Passagen und Bereiche mit einer Breite unter 1,5 bis 2 m sind zu vermeiden. Wenn der Mähroboter mäht, besteht das Risiko, dass er die Passage oder den Bereich zu lange befährt. Dadurch kann das optische Erscheinungsbild der Rasenfläche beeinträchtigt werden.
-
Seite 27: Verlegen Des Begrenzungskabels
3. INSTALLATION Verlegen des Begrenzungskabels Wenn das Begrenzungskabel mittels Haken befestigt werden soll: • Das Gras mit einem gängigen Rasenmäher oder Trimmer an der Verlegestelle des Kabels sehr kurz schneiden. Dadurch wird das Verlegen des Kabels näher am Boden erleichtert und das Risiko reduziert, dass der Mähroboter das Kabel zerschneidet oder die Isolierung beschädigt. - Seite 28 3. INSTALLATION Verlegen des Begrenzungskabels zur Ladestation Zur Ladestation hin muss das Begrenzungskabel in einer Linie mit der hinteren Kante der Ladestation gezogen werden, mindestens 1,5 m gerade nach links und 1,5 m gerade nach rechts. Siehe nebenstehende Abbildung. Wird das Begrenzungskabel auf andere Weise verlegt, kann der Mähroboter die Ladestation u.
-
Seite 29: Anschließen Des Begrenzungskabels
3. INSTALLATION 3.5 Anschließen des Begrenzungskabels Schließen Sie das Begrenzungskabel wie folgt an die Ladestation an: WICHTIGE INFORMATION Das Begrenzungskabel darf beim Anschluss an die Ladestation nicht verkreuzt werden. Beim Anschließen an die Ladestation muss das rechte Ende des Begrenzungskabels mit dem rechten Anschluss und das linke Kabelende mit dem linken Anschluss verbunden werden. -
Seite 30: Installation Des Suchkabels
3. INSTALLATION 3.6 Installation des Suchkabels Das Suchkabel ist ein Kabel, das von der Ladestation aus zu einem entlegenen Teil des Arbeitsbereichs oder durch eine schmale Passage verlegt und dann mit dem Begrenzungskabel verbunden wird. Für Begrenzungskabel und Suchkabel wird dasselbe Kabel verwendet. -
Seite 31: Verlegen Und Anschließen Des Suchkabels
3. INSTALLATION Verlegen und anschließen des Suchkabels Das Führungskabel durch die Nut auf der Unterseite der Ladeplatte führen. Den Verbinder auf dieselbe Weise wie das Begrenzungskabel gemäß den Anweisungen in 3.5 Anschließen des Begrenzungskabels auf Seite 29 oben mit dem Suchkabel verbinden. An den Kontaktstift an der Ladestation anschließen, der mit „Guide“... - Seite 32 3. INSTALLATION - In der Passage muss das Suchkabel so verlegt werden, dass der Mähroboter so viel Bewegungsfreiheit wie möglich besitzt. Der Maximaler Abstand zwischen Begrenzungskabel und Abstand Suchkabel muss jedoch mindestens 30 cm betragen. Mindestens 30 cm Mindestens 2m Wenn das Suchkabel an einem steilen Abhang verlegt werden muss, sollte das Kabel nicht in einer geraden Linie, sondern möglichst mit einem Winkel...
-
Seite 33: Überprüfung Der Schleife
B. ein zu einer Insel verlegtes Begrenzungskabel. WICHTIGE INFORMATION Überprüfen Sie die Funktion des Suchkabels mit der Funktion Anleitung Kalibrierung, R38Li, R40Li, R45Li, R50Li auf Seite 59, bevor Sie den Mähroboter verwenden. Siehe 3.8 Erste Einrichtung und Kalibrierung auf Seite 34. -
Seite 34: Erste Einrichtung Und Kalibrierung
3. INSTALLATION 3.8 Erste Einrichtung und Kalibrierung Vor der ersten Verwendung des Mähroboters startet eine Anlaufsequenz im Menü des Mähroboters und es wird eine automatische Kalibrierung des Leitsignals durchgeführt. Bei der Kalibrierung ist zudem sehr gut feststellbar, ob die Verlegung des Suchkabels so vorgenommen wurde, dass der Mähroboter dem Suchkabel leicht aus der Ladestation heraus folgen kann. -
Seite 35: Testandocken An Der Ladestation
3. INSTALLATION R80Liist die Funktion „Test Ausgang“ zu verwenden, siehe 6.4 Installation, R70Li, R80Li auf Seite 50. 3.9 Testandocken an der Ladestation Bevor Sie den Mähroboter in Betrieb nehmen, sollten Sie prüfen, ob der Mähroboter in der Lage ist, dem Suchkabel den ganzen Weg zur Ladestation zu folgen und dort ordnungsgemäß... -
Seite 36: Gebrauch
4. GEBRAUCH 4. Gebrauch 4.1 Aufladen einer leeren Batterie Ist der Mähroboter von GARDENA neu oder wurde er längere Zeit nicht benutzt, ist die Batterie leer und muss vor dem Start aufgeladen werden. Das Aufladen dauert ca. 80 bis 100 Minuten. -
Seite 37: Nutzung Des Timers
Klingen verletzt oder beschädigt werden könnten. Die Werkseinstellung des Timers ist 07:00–23:00 Uhr (07:00–22:00 Uhr bei GARDENA R38Li, R40Li, R45Li, R50Li) bei täglichem Betrieb. Diese Einstellung eignet sich für den aufgeführten maximalen Arbeitsbereich. Sofern es die Größe des Arbeitsbereichs zulässt, kann die Qualität des Grases verbessert werden, wenn es... -
Seite 38: Starten
4. GEBRAUCH Beispiel 2 Die in diesem Beispiel verwendeten Zeiten beziehen sich auf den GARDENA R40Li, aber prinzipiell gelten diese auch für andere Modelle. Start-/Stoppzeit 1: 06:00 - 16:00 Start-/Stoppzeit 2: 20:00 - 23:00 Arbeitstage: Alle Tage Der Mäher ist zwischen 06.00 und 16.00 Uhr in Betrieb. -
Seite 39: Ausschalten
4. GEBRAUCH 4.5 Ausschalten Die STOP-Taste drücken. Stellen Sie den Hauptschalter auf Position 0. Wenn der Mähroboter gewartet oder aus dem Arbeitsbereich entfernt werden muss, den Mähroboter immer am Hauptschalter ausschalten. 4.6 Einstellen der Schnitthöhe Die Schnitthöhe kann zwischen 2 (MIN) und 6 cm (MAX) eingestellt werden. -
Seite 40: Bedienfeld
5. BEDIENFELD 5. Bedienfeld Alle Befehlsformen und Einstellungen für den Mähroboter von GARDENA erfolgen über das Bedienfeld. Alle Funktionen sind über eine Reihe von Menüs zugänglich. Das Bedienfeld besteht aus einem Display und einer Tastatur. Alle Informationen werden auf dem Display angezeigt und alle Eingaben erfolgen über die... -
Seite 41: Auswahl Des Betriebs
5. BEDIENFELD 5.1 Auswahl des Betriebs Die Taste zur Auswahl des Betriebs ist durch ein Haus gekennzeichnet. Durch Drücken der Taste wird der ausgewählte Betriebsmodus im Display angezeigt. Durch mehrmaliges Drücken der Taste können drei unterschiedliche Betriebsmodi ausgewählt werden. HOME: Damit wird der Mähroboter zur Ladestation zurückgeschickt. -
Seite 42: Auswahltasten
5. BEDIENFELD 5.2 Auswahltasten Die drei Auswahltasten bieten verschiedene Funktionen, die auch davon abhängen, wo Sie sich in der Menüstruktur befinden. Die Tastenfunktion wird ganz unten im Display angezeigt. Beispiel: Wenn Sie sich im Hauptmenü befinden, Start können Sie mit der linken Taste zurück wechseln, mit der mittleren Taste die Auswahl bestätigen und mit der rechten Taste durch das Menü... -
Seite 43: Menüfunktionen
6. MENÜFUNKTIONEN 6. Menüfunktionen 6.1 Hauptmenü Das Hauptmenü für den R38Li, R40Li, R45Li, R50Li von GARDENA umfasst drei Auswahlmöglichkeiten: • Timer • Sicherheit • Einstellungen Start Das Hauptmenü für den R70Li, R80Li von GARDENA umfasst vier Auswahlmöglichkeiten: • Timer •... -
Seite 44: Menüstruktur
6. MENÜFUNKTIONEN 6.2 Menüstruktur GARDENA R38Li, R40Li, R45Li, R50Li 44 - Deutsch... - Seite 45 6. MENÜFUNKTIONEN GARDENA R70Li, R80Li Deutsch - 45...
-
Seite 46: Timer
Tag der Mähroboter während der gewählten Anzahl an Arbeitstagen arbeitet. 4.Empfohlenes Zeitintervall zeigt ein Zeitintervall an, das den erforderlichen Arbeitsstunden pro Tag entspricht. Diese Tabelle gilt für den GARDENA R38Li Arbeitsbereich Arbeitstage pro Woche Arbeitsstunden pro Tag Empfohlenes Zeitintervall... - Seite 47 6. MENÜFUNKTIONEN Diese Tabelle gilt für den GARDENA R40Li Arbeitsbereich Arbeitstage pro Woche Arbeitsstunden pro Tag Empfohlenes Zeitintervall 4,5h 07:00 - 11:30 100 m 3,5h 07:00 - 10:30 07:00 - 16:00 200 m 6,5h 07:00 - 13:30 11,5h 07:00 - 18:30...
- Seite 48 6. MENÜFUNKTIONEN Diese Tabelle gilt für den GARDENA R70Li Arbeitsbereich Arbeitstage pro Woche Arbeitsstunden pro Tag Empfohlenes Zeitintervall 05:00 - 08:00 100 m 2,5h 05:00 - 07:30 6,5h 05:00 - 11:30 200 m 4,5h 05:00 - 09:30 05:00 - 18:00...
- Seite 49 6. MENÜFUNKTIONEN Um Start-/Stoppzeit 1 oder Start-/Stoppzeit 2 zu deaktivieren, muss die Zeit 00.00 - 00.00 eingegeben werden. Der Timer wird auf --.-- - --.-- zurückgesetzt. Wenn der Timer aktiviert ist, wird ein Uhrsymbol auf dem Startbildschirm angezeigt. Das Uhrsymbol ist schwarz, wenn der Mähroboter aufgrund der Timereinstellung nicht mähen darf und weiß, wenn der Mähroboter mähen darf.
-
Seite 50: Installation, R70Li, R80Li
6. MENÜFUNKTIONEN 6.4 Installation, R70Li, R80Li Die folgenden Betriebseinstellungen sind über diese Auswahl im Hauptmenü verfügbar. • Korridorbreite Korridorbreite Zur Auswahl des Abstandes zwischen dem Timer Fahrweg des Mähroboters und dem Suchkabel, wenn sich der Mähroboter an diesem Kabel Fernstart 1 Installation entlang von oder zur Ladestation bewegt. - Seite 51 6. MENÜFUNKTIONEN Größte Breite In einem Breiten Korridor fährt der Mähroboter in verschiedenen Abständen zum Suchkabel. Für einen Garten mit großen Freiflächen und ohne schmale Passagen sollte ein breiter Korridor eingestellt werden, um das Risiko von Spurenbildung zu minimieren. Mittlere Breite In einem mittelbreiten Korridor fährt der Mähroboter nahe am und weit entfernt vom Suchkabel, jedoch nicht so weit entfernt vom Suchkabel wie bei einem...
- Seite 52 6. MENÜFUNKTIONEN Die folgenden fünf Optionen stehen zur Auswahl: - Nie (0 %) - Selten (ca. 20 %) - Mittel (ca. 50 %) - Oft (ca. 80 %) - Immer (100 %) Geben Sie den Prozentwert ein, der der Größe der Nebenfläche im Verhältnis zum gesamten Arbeitsbereich entspricht.
-
Seite 53: Testeinstellungen
6. MENÜFUNKTIONEN Testeinstellungen Im Menü Testeinstellungen können Sie die Korridorbreite Einstellungen für Fernstart 1 und Fernstart 2 testen und prüfen, ob die ausgewählte Korridorbreite im fraglichen Arbeitsbereich funktioniert. Fernstart 1 Fernstart 2 Test Schleife EIN Test Schleife AUS Testeinstellungen Test Schleife AUS Die Funktion Test OUT wird zum Testen genutzt, um zu prüfen, ob die ausgewählte Korridorbreite für die Schleife überfahr. -
Seite 54: Schleife Überfahr
6. MENÜFUNKTIONEN Test Schleife EIN Mit der Funktion Test IN können Sie testen, ob der Mähroboter in der Lage ist, an der Ladestation anzudocken. Test IN kann nur nach Test AUS durchgeführt werden. Bei Auswahl dieser Funktion folgt der Mähroboter dem Suchkabel direkt zur Ladestation und dockt dort an. -
Seite 55: Neues Schleifensignal
6. MENÜFUNKTIONEN Funktion Niedrig Mittel Hoch Zeitschloss PIN-Anforderung Stopp-Alarm WICHTIGE INFORMATION Wir empfehlen, immer den hohen Sicherheitslevel zu verwenden. Zeitschloss Diese Funktion sorgt dafür, dass der Mähroboter nach 30 Tagen ohne vorherige Eingabe des korrekten PIN-Codes nicht gestartet werden kann. Nach Ablauf dieser 30 Tage funktioniert der Mähroboter wie gewohnt, beim Öffnen der Abdeckung wird jedoch die Meldung PIN-Code eingeben angezeigt. -
Seite 56: Einstellungen
6. MENÜFUNKTIONEN 6.6 Einstellungen Timer Info Info Zeit & Datum Im Informationsmenü finden Sie Angaben zum Installation Mähroboter, wie Seriennummer und die ECO-Modus verschiedenen Software-Programme. Sicherheit Sprache Land Einstellungen Displaybeleuchtung Fernstart Anleitung Kalibrierung Zeit & Datum Mit dieser Funktion können Sie die aktuelle Zeit und Info Zeit das erforderliche Zeitformat in dem Mähroboter... - Seite 57 6. MENÜFUNKTIONEN Diese Funktion schaltet automatisch das Info Schleifensignal des Begrenzungskabels, der Suchkabel und der Ladestation aus, wenn der Zeit & Datum Mähroboter nicht mäht, d. h. wenn er gerade lädt ECO-Modus oder aufgrund der Timereinstellungen nicht in Betrieb ist. Sprache Die Verwendung des ECO-Modus ist Land...
- Seite 58 Wird der Mähroboter z. B. durch die Timereinstellung oder eine andere Unterbrechung gestoppt, erlischt die Displaybeleuchtung. Fernstart, R38Li, R40Li, R45Li, R50Li Eine wichtige Aufgabe des Suchkabels ist es, den Mähroboter bei Bedarf zu entlegenen Gartenbereichen zu führen. Diese Funktion eignet sich besonders für Gärten, in denen z.
- Seite 59 6. MENÜFUNKTIONEN Anleitung Kalibrierung, R38Li, R40Li, R45Li, R50Li Mit der Funktion Anleitung Anleitung Kalibrierung können Sie testen, ob der Mähroboter in der Lage ist, dem Suchkabel aus der Ladestation heraus zu folgen. Testen des Suchkabels: Platzieren Sie den Mähroboter in die Ladestation.
-
Seite 60: Beispiele Für Gartenformen
Gärten gerecht wird. Die Einstellungen müssen nur verändert werden, wenn besondere Installationsbedingungen vorliegen. Die empfohlenen Zeiteinstellungen in dem folgenden Gartenbeispiel gelten für den GARDENA R40Li, wenn nicht anders angegeben. Bei anderen Modellen kann die Betriebszeit verringert werden, siehe 4.2 Nutzung des Timers auf Seite 37. - Seite 61 7. BEISPIELE FÜR GARTENFORMEN Installations- und Einstellungsvorschläge Fläche 400 m Freifläche. Timer 07:00-22:00 (Werkseinstellung) Montag-Sonntag Fernstart - Anteile Die Werkseinstellungen sind für Anmerkungen diesen Installationstyp geeignet. Fläche 400 m Einige Inseln und ein Abhang mit 25 % Steigung. Timer 07:00-22:00 (Werkseinstellung) Montag-Sonntag Fernstart -...
- Seite 62 7. BEISPIELE FÜR GARTENFORMEN Installations- und Einstellungsvorschläge Fläche 250 m u-förmiger Garten, verbunden durch eine schmale Passage. Timer 07:00 - 22:00 Montag - Freitag Fernstart - Mittel Anteile 1,5 m Das Suchkabel muss entlang der Anmerkungen schmalen Passage verlegt werden, damit der Mähroboter die Ladestation leicht finden kann, auch wenn er sich im linken Teil des...
- Seite 63 7. BEISPIELE FÜR GARTENFORMEN Installations- und Einstellungsvorschläge Nur für GARDENA R70Li, R80Li. Fläche 400 m . Drei Bereiche, die durch zwei engen Passagen miteinander verbunden sind. 07:00-23:00 Montag, Dienstag, Timer Donnerstag, Freitag Fernstart 1 - Selten Anteile Fernstart 2 -...
-
Seite 64: Wartung
8. WARTUNG 8. Wartung Überprüfen und reinigen Sie den Mähroboter regelmäßig und tauschen Sie ggf. Verschleißteile aus, um die Betriebszuverlässigkeit zu verbessern und eine längere Lebensdauer zu gewährleisten. Weitere Informationen über das Reinigen finde Sie unter 8.3 Reinigung auf Seite 66. Bei der ersten Verwendung des Mähroboters sollten der Messerteller und die Klingen einmal wöchentlich überprüft werden. -
Seite 65: Lagerung Im Winter
8. WARTUNG 8.1 Lagerung im Winter Mähroboter Der Mähroboter ist vor der Aufbewahrung für den Winter sorgfältig zu reinigen. Siehe 8.3 Reinigung auf Seite 66. Um die Funktion und die Lebensdauer der Batterie zu gewährleisten, ist es sehr wichtig, den Mähroboter vor der Lagerung über den Winter immer vollständig aufzuladen. -
Seite 66: Reinigung
8. WARTUNG 8.3 Reinigung Es ist wichtig, dass der Mähroboter stets sauber ist. Ein Mähroboter mit umfangreichen Grasansammlungen arbeitet an Abhängen deutlich schlechter. Es wird empfohlen, ihn mit einer Bürste zu reinigen. WICHTIGE INFORMATION Den Mähroboter nie mit einem Hochdruckreiniger oder unter fließendem Wasser reinigen. -
Seite 67: Transport
8. WARTUNG 8.4 Transport Sichern Sie das Gerät während des Transports. Beim Transport des Mähroboters ist äußerste Vorsicht geboten. Die enthaltenen Lithium-Ionen-Batterien unterliegen den gesetzlichen Bestimmungen zu gefährlichen Gütern. Für gewerbliche Transporte, z. B. durch Dritte oder Spediteure, müssen besondere Anforderungen bei Verpackung und Kennzeichnung eingehalten werden. -
Seite 68: Austausch Der Klingen
Der Mähroboter verfügt über drei Klingen, die in den Messerteller eingeschraubt sind. Alle drei Klingen und Schrauben müssen bei Bedarf gleichzeitig ausgetauscht werden, damit das Mähsystem richtig ausgewuchtet ist. Verwenden Sie nur von GARDENA zugelassene Klingen. Zum Austauschen der Klingen: Stellen Sie den Hauptschalter auf Position 0. - Seite 69 8. WARTUNG Batteriewechsel Wenn die Betriebszeiten des Mähroboters zwischen den einzelnen Aufladungen kürzer als üblich werden, ist dies ein Anzeichen dafür, dass die Batterie das Ende ihrer Lebensdauer erreicht und ggf. ausgetauscht werden sollte. Die Batterie braucht solange nicht ausgetauscht zu werden, wie der Mähroboter den Rasen noch gut schneiden kann.
-
Seite 70: Fehlerbehebung
9.1 Meldungen Nachstehend folgt eine Liste der Fehlermeldungen, die auf dem Display des Mähroboters angezeigt werden können. Sollte die gleiche Meldung häufiger erscheinen, sollten Sie sich mit dem GARDENA-Kundenservice in Verbindung setzen. Siehe Memo auf Seite 4. Meldung Ursache Maßnahme Linker Radmotor Gras oder andere Gegenstände haben... - Seite 71 Nach 5 Fehlversuchen wird Sie den PIN-Code vergessen haben, die Tastatur für fünf Minuten gesperrt. nehmen Sie Kontakt zum GARDENA-Kundenservice auf. Siehe Memo auf Seite 4. Rechtes Rad überlastet Der Mähroboter hat sich festgefahren. Befreien Sie den Mähroboter und Linkes Rad überlastet...
- Seite 72 9. FEHLERBEHEBUNG Meldung Ursache Maßnahme Schlupf bei Rad Der Mähroboter hat sich festgefahren. Befreien Sie den Mähroboter und beheben Sie die Problemursache. Falls die Ursache nasses Gras ist, warten Sie mit dem Einsatz des Mähroboters bis der Rasen wieder trocken ist. Der Arbeitsbereich umfasst einen steilen Der maximal überwindbare Abhang.
-
Seite 73: Anzeigelampe An Der Ladestation
Installation hin. Sollte die Lampe nicht dauerhaft grün leuchten, die Fehlersuche zu Rate ziehen. Weitere Hilfestellungen zur Fehlerbehebung finden Sie auf www.gardena.com. Sollten Sie trotz allem Hilfe bei der Behebung eines Fehlers benötigen, setzen Sie sich mit dem GARDENA-Kundenservice in Verbindung. -
Seite 74: Symptome
Wenn Ihr Mähroboter nicht wie erwartet funktioniert, folgen Sie den Anweisungen zur Fehlerbehebung unten. Auf www.gardena.com finden Sie eine Seite mit häufig gestellten Fragen (FAQs). Dort finden Sie auch detailliertere Antworten zu einer Vielzahl von Standardfragen. Sollten Sie immer noch keine Lösung für Ihr Problem gefunden haben, nehmen Sie Kontakt mit dem GARDENA-Kundenservice auf. - Seite 75 9. FEHLERBEHEBUNG Symptom Ursache Maßnahme Der Mähroboter Die Uhr am Mähroboter muss gestellt 6.6 Einstellungen Uhr einstellen. Siehe arbeitet zur falschen werden. auf Seite 56. Zeit. Die Start- und Endzeiten für das Mähen Die Start- und Endzeiteinstellungen für sind falsch. das Mähen zurücksetzen.
-
Seite 76: Unterbrechungen/Brüche Im Schleifenkabel Finden
9. FEHLERBEHEBUNG 9.4 Unterbrechungen/Brüche im Schleifenkabel finden Brüche im Schleifenkabel rühren normalerweise von unbeabsichtigten Beschädigungen des Kabels, z. B. beim Graben mit einer Schaufel, her. In Breiten, in denen es zu Bodenfrost kommt, können scharfe Steine, die sich im Untergrund bewegen, das Kabel beschädigen. - Seite 77 9. FEHLERBEHEBUNG Ladestation an die Stromversorgung anschließen. Die Anschlüsse zwischen Führungs- und Begrenzungskabel in der Ladestation vertauschen. a) Die Anschlüsse für AR und Führungskabel vertauschen. Blinkt die Anzeigelampe gelb, befindet sich der Bruch irgendwo am Begrenzungskabel zwischen AR und der Stelle, an der das Suchkabel mit dem Begrenzungskabel verbunden ist (dicke schwarze Linie in der Zeichnung).
- Seite 78 9. FEHLERBEHEBUNG a) Folgendes gilt für den Fall, dass die Lampe bei Test a) gelb geblinkt hat. Alle Anschlüsse in den ursprünglichen Zustand zurückversetzen. Dann AR ausstecken. Ein neues Schleifenkabel an AR anschließen. Das andere Ende des Schleifenkabels irgendwo in der Mitte der Installation anschließen.
- Seite 79 9. FEHLERBEHEBUNG So weitermachen bis ein Teilstück erreicht wird, bei dem die Kabelverbindung nur noch um ein kleines Stück verschoben werden muss, damit das blinkende blaue Licht in ein dauerhaftes grünes Licht wechselt. b) Wenn die Anzeigelampe bei dem Test unter 3b) gelb blinkt, wird ein ähnlicher Test durchgeführt.
-
Seite 80: Technische Daten
10. TECHNISCHE DATEN 10. Technische Daten Daten R38Li R40Li R45Li Maße Länge 58 cm 58 cm 58 cm Breite 46 cm 46 cm 46 cm Höhe 26 cm 26 cm 26 cm Gewicht 7,4 kg 7,4 kg 7,4 kg Elektrisches System... - Seite 81 10. TECHNISCHE DATEN Daten R50Li R70Li R80Li Maße Länge 58 cm 58 cm 58 cm Breite 46 cm 46 cm 46 cm Höhe 26 cm 26 cm 26 cm Gewicht 7,4 kg 7,4 kg 7,4 kg Elektrisches System Batterie Li-Ionen-Spezialbatterie, Li-Ionen-Spezialbatterie Li-Ionen-Spezialbatterie, 18 V/1,6 Ah...
-
Seite 82: Garantiebedingungen
Messer und Räder sind Verschleißteile und von der Garantie ausgeschlossen. Sollten Sie eine Störung Ihres Mähroboters von GARDENA feststellen, setzen Sie sich zur Behebung des Problems bitte mit dem GARDENA-Kundenservice in Verbindung (siehe Memo auf Seite 4). Halten Sie die Quittung und die Seriennummer des Mähroboters... -
Seite 83: Umweltinformationen
12. UMWELTINFORMATIONEN 12. Umweltinformationen Durch Symbole auf dem Mähroboter von GARDENA oder seiner Verpackung wird angezeigt, dass dieses Produkt nicht über den Hausmüll entsorgt werden darf. Zur Entsorgung ist er stattdessen an eine entsprechende Recyclinganlage für elektrische und elektronische Geräte zu übergeben. Siehe 8.7 Austausch der Batterie zum Ausbauen der Batterie. -
Seite 84: Eu-Konformitätserklärung
Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.:: +46-36-146500, versichert hiermit, dass die Mähroboter der Serien GARDENA R38Li, GARDENA R40Li, GARDENA R45Li, GARDENA R50Li, GaARDENA R70Li & GARDENA R80Li mit den Seriennummern des Baujahrs 2014 Woche 40 aufwärts (die Jahreszahl und Woche wird im Klartext auf dem Typenschild angegeben, mitsamt einer nachfolgenden Seriennummer) den Vorschriften folgender RICHTLINIEN DES RATES entspricht: •... - Seite 86 Hans-Lorenser-Straße 40 89079 U lm Deutschland Allgemeine Produktberatung / E rsatzteile: +49 731 490 123 T echnische Beratung: +49 731 490 6419 service @ gardena.com www.gardena.com Husqvarna Austria G mbH Industriezeile 36 4010 Linz Ö sterreich +43 732 770101 485 service.heimwerker@ husqvarna.at...
